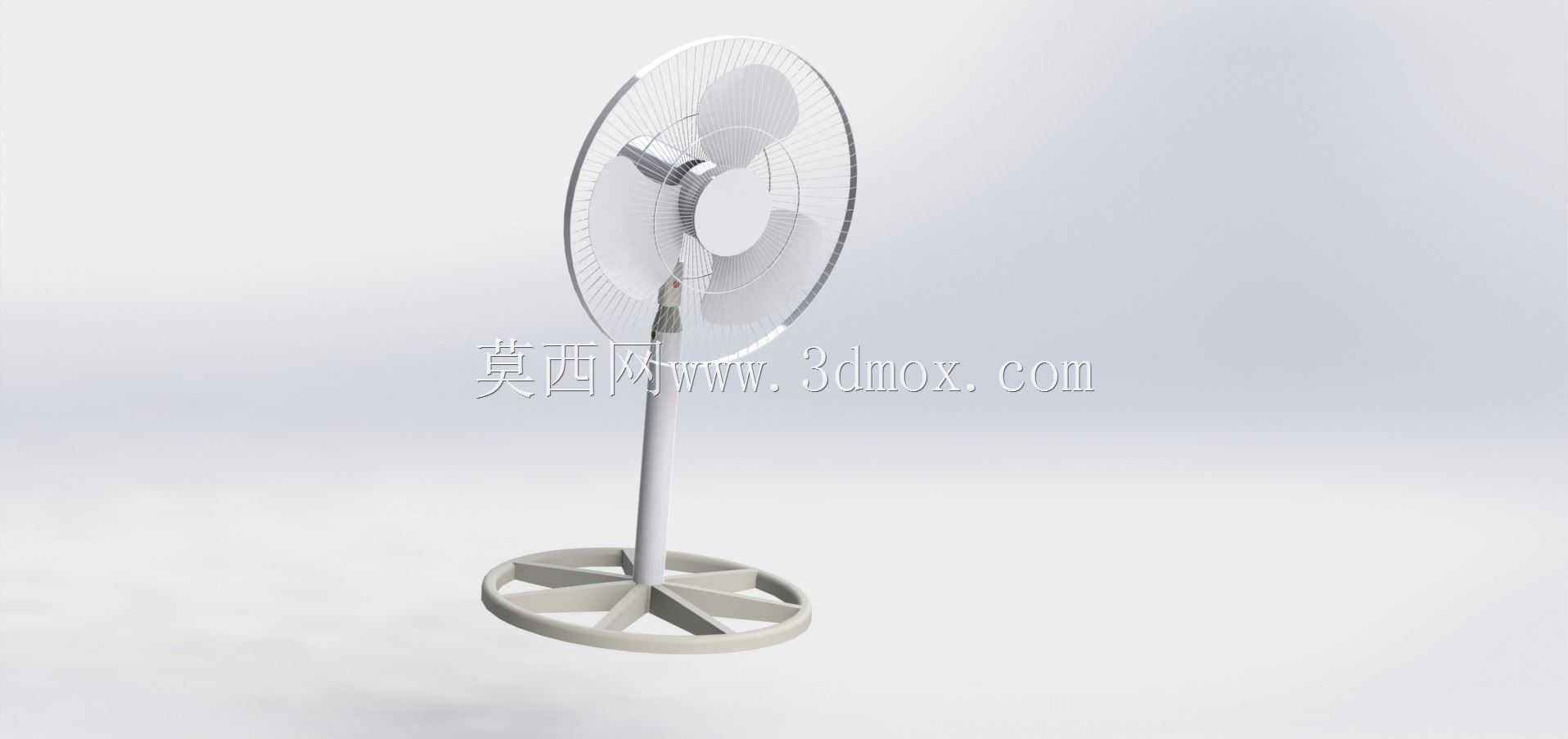

落地式家用台立两用电扇结构设计

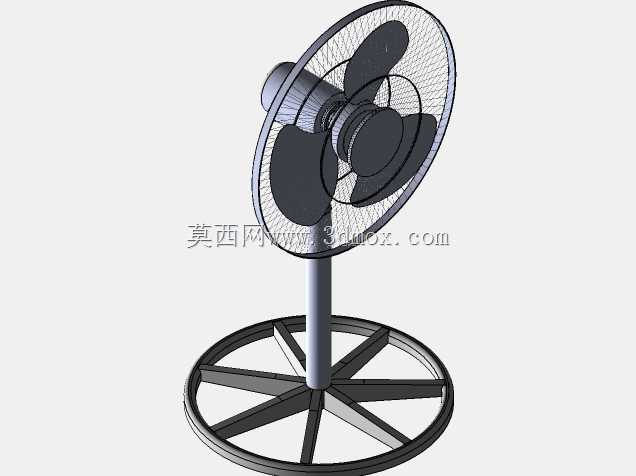

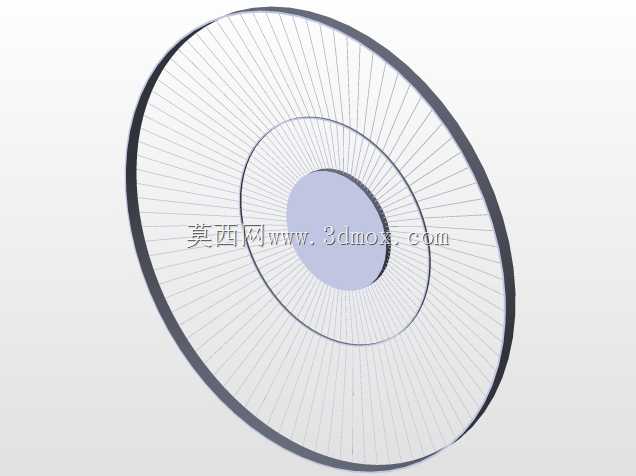

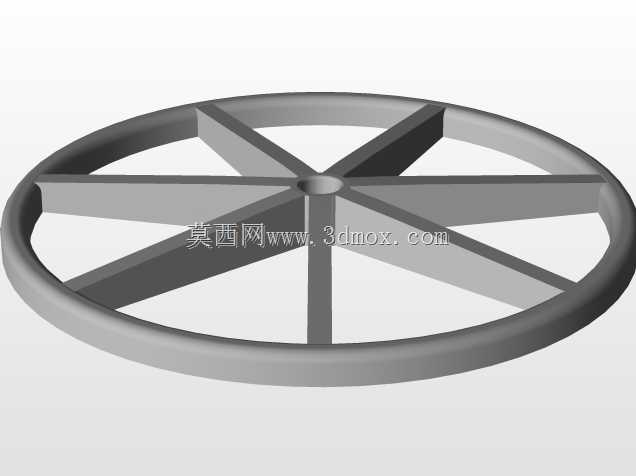

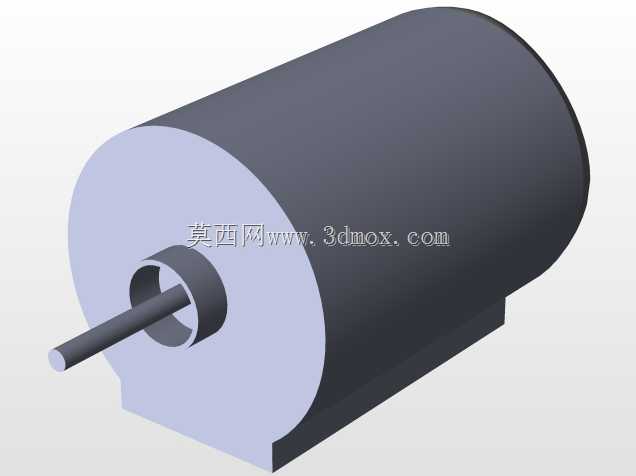

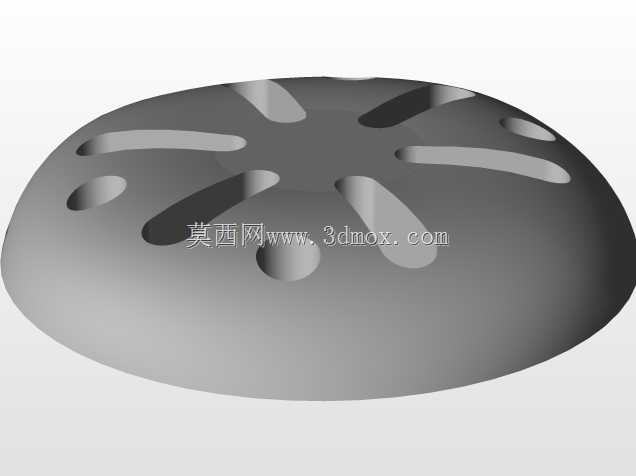

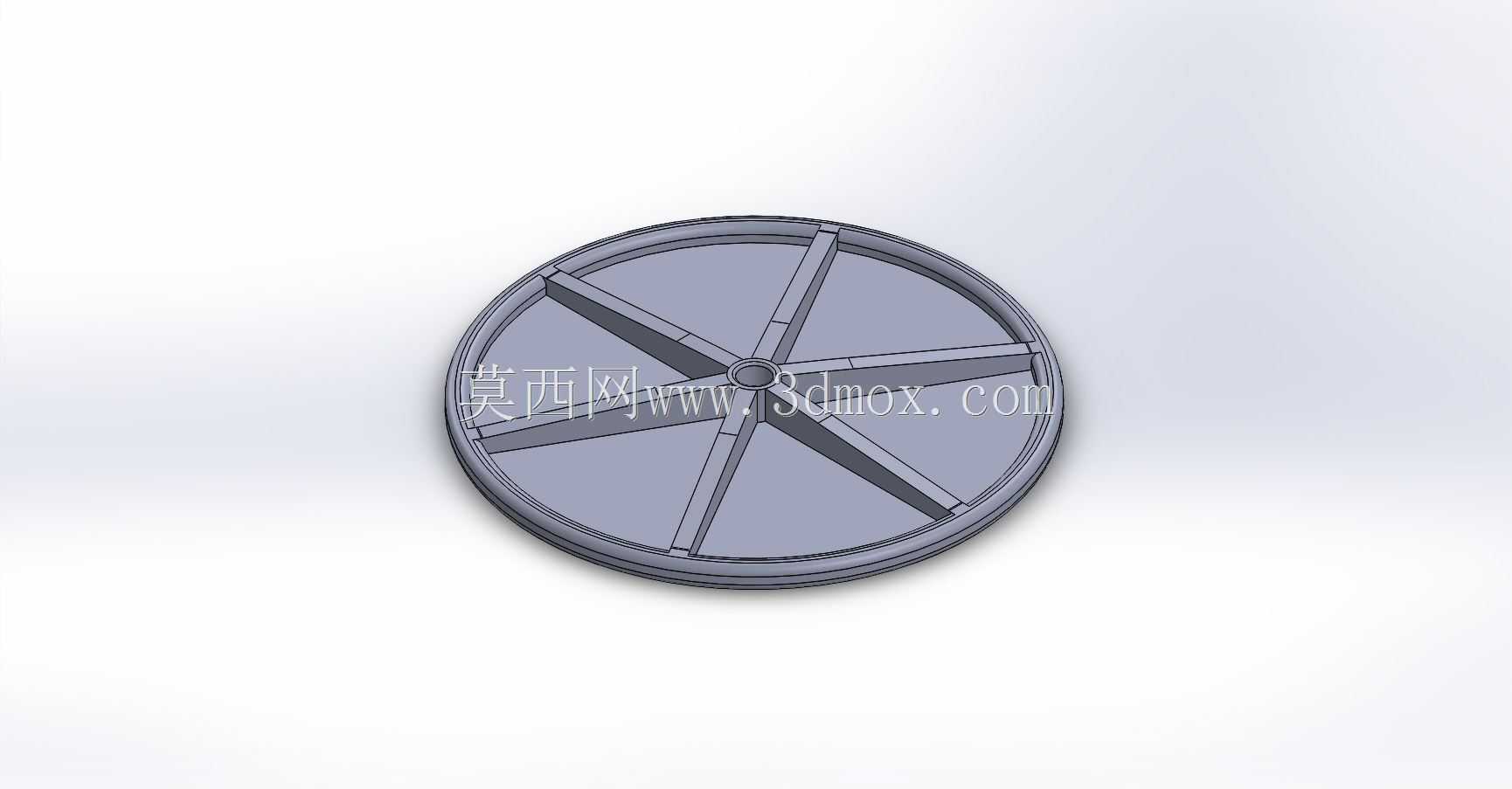

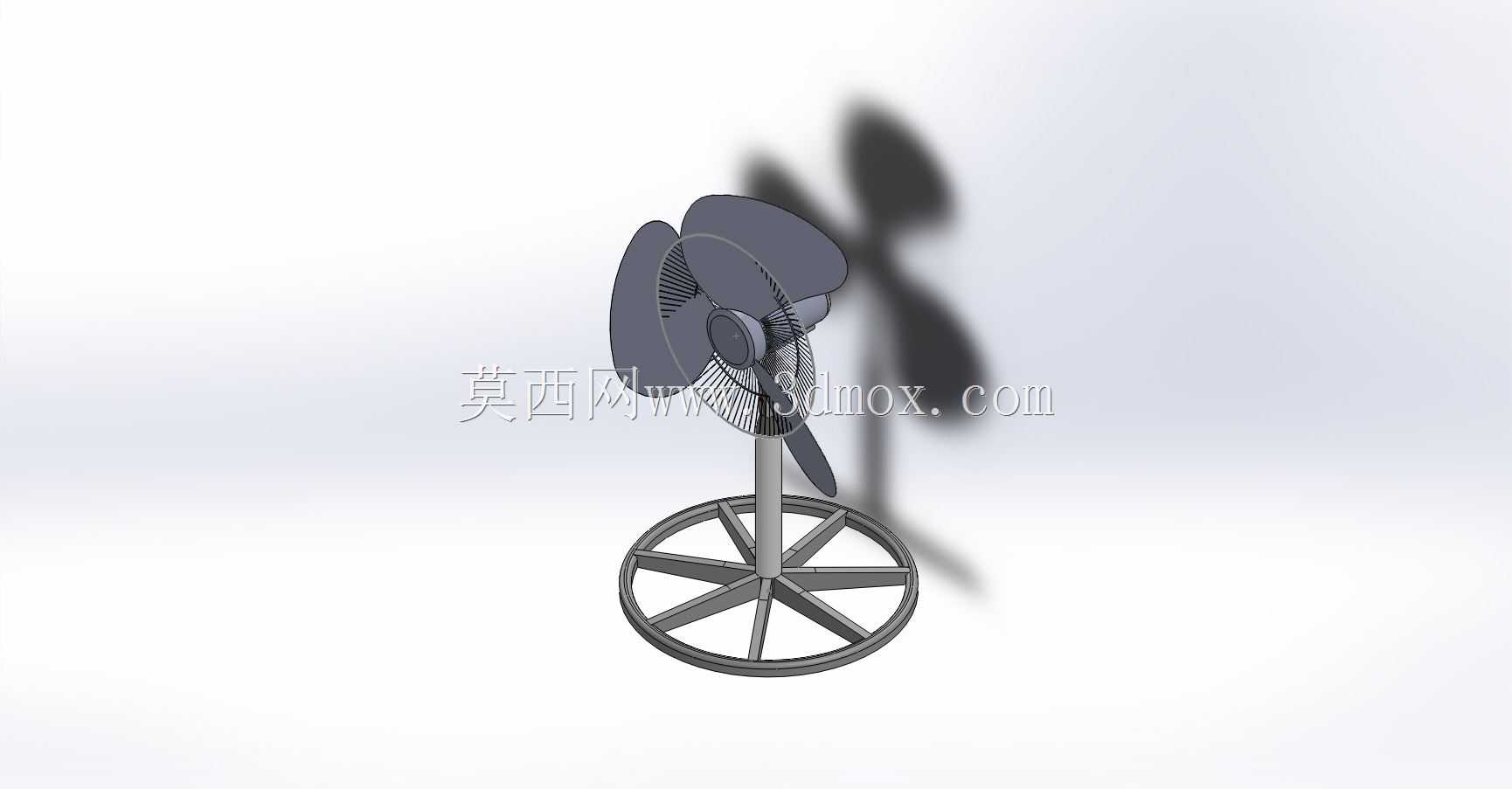

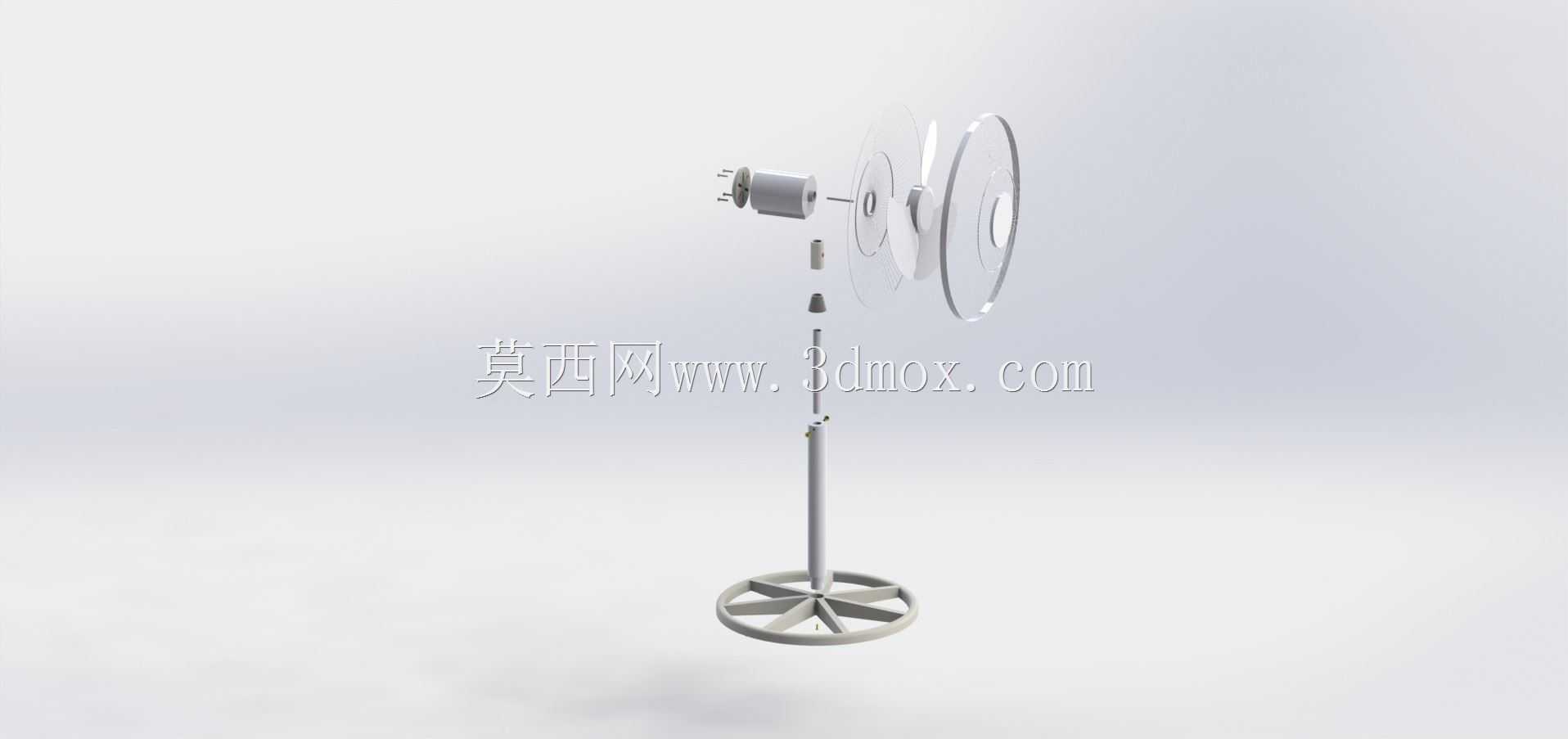

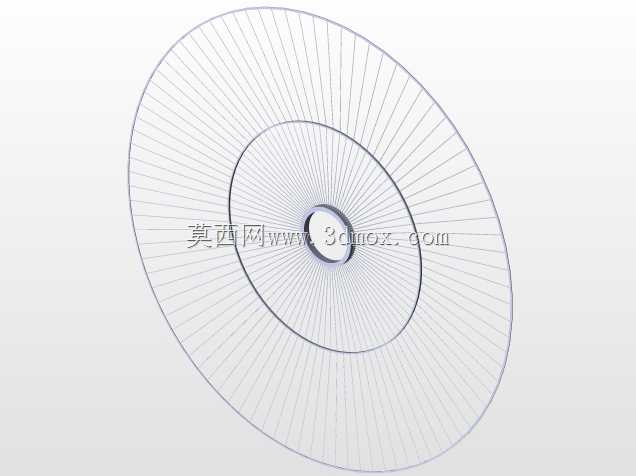

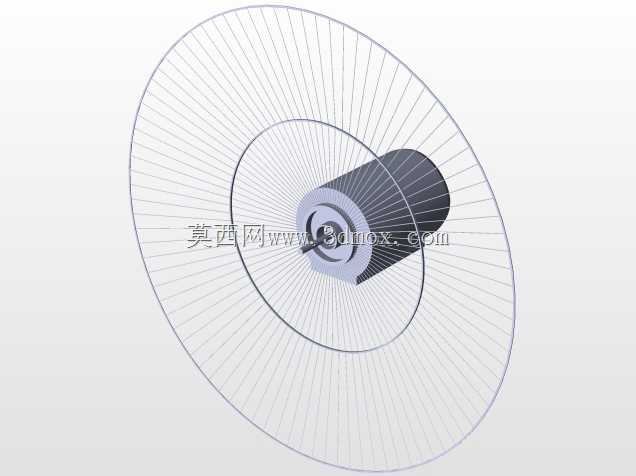

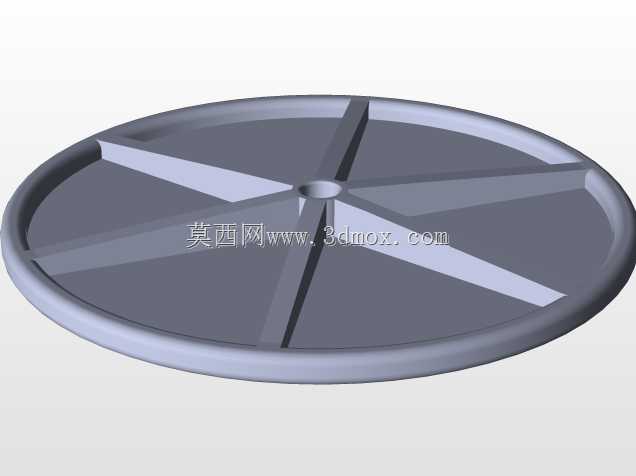

日常民用场景中，这类落地式电扇是小空间空气循环、夏季降温的核心通风设备，常见于出租屋、小型办公室、学生宿舍等场景，相比壁挂扇无需墙面打孔安装，相比台扇具备更高的送风覆盖范围，移动调整位置也更为灵活。从结构设计逻辑来看，整套模型拆分了底座支撑、立柱升降、机头俯仰、扇叶送风、防护网罩五个独立模块，各模块之间通过标准紧固件连接，既方便生产阶段的装配作业，也便于后期使用过程中的部件更换与清洁维护。底座采用辐射式筋条搭配外圈环形结构的设计，在控制整体材料用量的前提下，通过加大底部支撑半径提升整机放置稳定性，筋条的排布方向对应机头俯仰、左右摇头时的重心偏移路径，避免设备运行过程中出现侧翻风险，底座底部预留了防滑脚垫的安装槽位，可适配不同材质的地面，减少运行振动带来的位移与噪音。立柱部分采用等径圆管结构，上下两端分别设置连接法兰，下端与底座中心的定位凸台配合锁紧，上端承接机头的俯仰铰接结构，立柱长度经过匹配计算，使得扇头中心高度处于成年人坐姿、站姿的上半身区间，无需额外调整即可覆盖常规使用场景的送风高度需求。机头部分整合了驱动电机、摇头机构、俯仰锁紧结构，扇叶采用三叶大曲率弧面设计，叶片前缘做了切角处理，可降低高速旋转时的风切噪音，叶片与电机输出轴之间设置了防松锁止结构，避免长期运行出现扇叶松动偏移。前后网罩采用卡扣式快拆结构，网丝采用径向与环向交织的排布方式，网格间隙控制在安全范围内，既不会阻挡送风气流，也能避免手指误触高速旋转的扇叶，网罩中心设置装饰盖遮挡电机轴端的连接结构，兼顾安全防护与外观整洁度。建模过程中各部件的配合间隙均按照民用家电的通用公差设置，转动部位预留了足够的活动余量，安装边界上整机最大回转半径对应网罩外圈尺寸，放置时只需预留出略大于网罩直径的水平空间，后方预留少量摇头摆动余量即可正常使用，无需额外的固定安装工序，拆箱后仅需简单拼接即可投入使用。
