多规格椭圆形承压封头参数化三维结构

　　椭圆形封头是承压容器、罐体、管路端腔和封闭壳体中最常见的端盖结构之一，这类零件看似外形简单，却直接决定筒体端部的应力分布、承压能力以及后续焊接装配的工艺边界。本次整理的封头结构覆盖6又5/8英寸至36英寸的常用公称直径区间，采用统一的椭圆曲面逻辑建立参数关系，结构设计人员在罐体方案阶段可以直接按筒体口径调取对应规格，不必反复从零绘制回转曲面，也能避免不同项目中封头曲面比例不统一带来的强度校核偏差。

　　从实际工况看，椭圆形封头大量用在立式储罐、卧式压力容器、缓冲罐、分离器、换热设备端腔以及部分密闭输送设备上。它的核心作用不是单纯把筒体端口盖住，而是通过连续平滑的凸面曲面把内压产生的载荷均匀传递到环向连接区域。相比平端盖，椭圆封头在相同厚度和材质条件下能够显著降低端部弯曲应力，平板封盖在承压时中心区域会承受较大的弯曲力矩，往往需要很厚的板材或者额外加强筋；而椭圆回转曲面以薄膜应力为主，应力流沿曲面平顺过渡，材料利用更合理，设备自重也更容易控制。

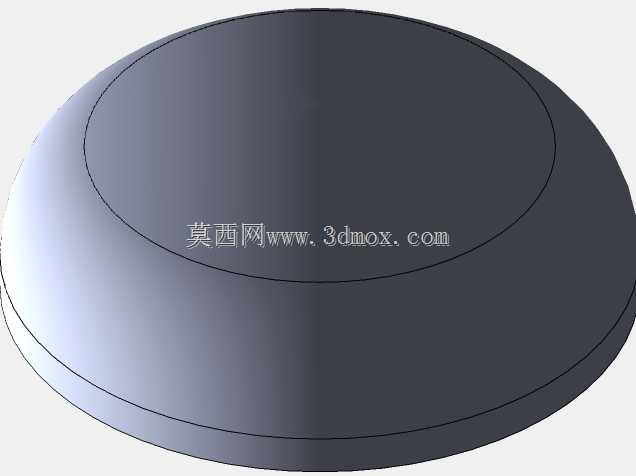

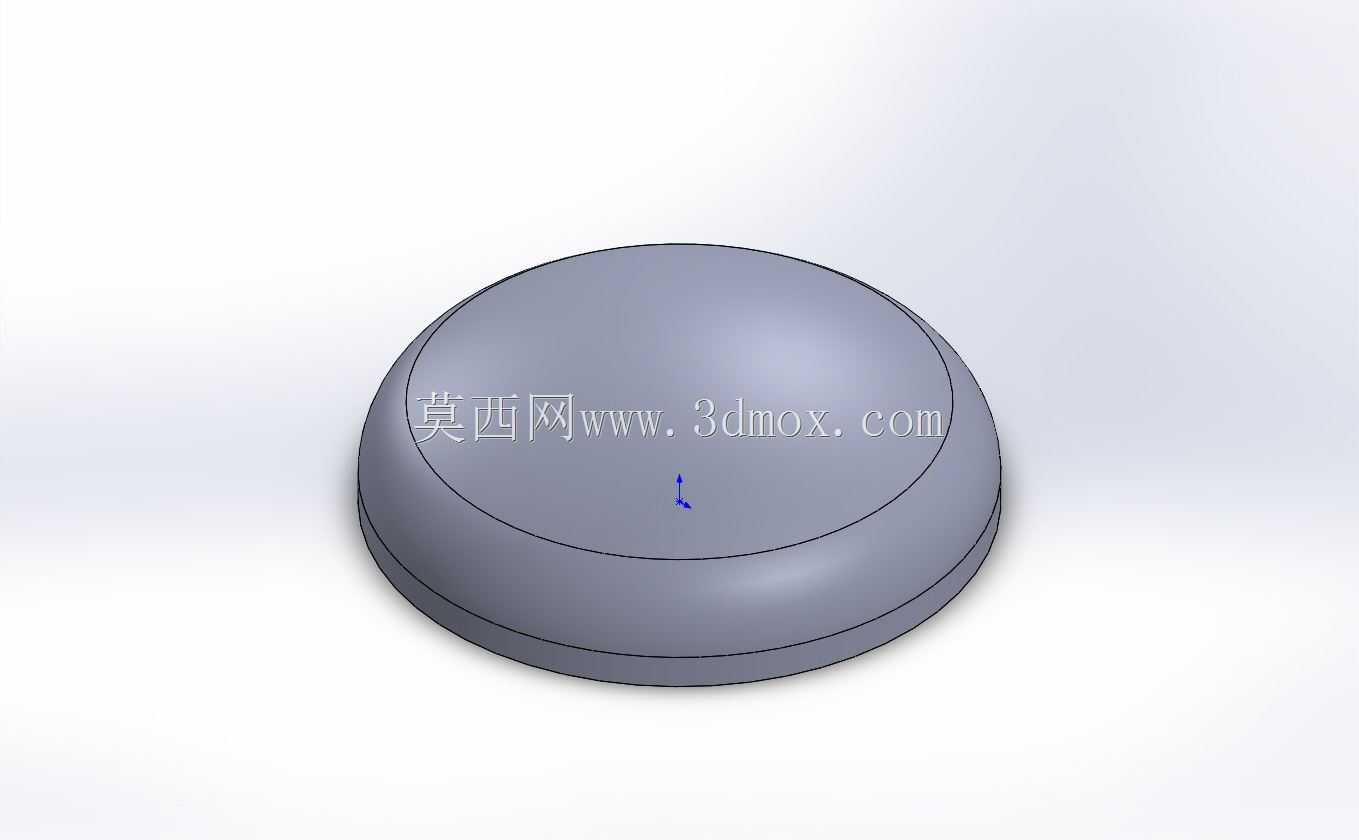

　　该系列封头的建模思路围绕回转体特征展开。先依据公称直径确定封头的基准开口圆，再按照椭圆形封头常用的曲面关系生成母线：长半轴对应筒体内径方向，短半轴取长半轴的四分之一，这一比例也是工程中标准椭圆封头广泛采用的几何关系。母线绕中心轴旋转后形成光滑凸冠，曲面从顶部最高点向四周逐渐展开，到靠近直边段时曲率连续变化，能够与圆筒段形成顺畅衔接。封头下部保留一段圆柱形直边，这段结构在图纸和三维模型中非常关键，它不是装饰性结构，而是为筒体组对、环缝焊接和焊接收缩预留的装配区域。现场施工时，直边段可以套入或贴合筒体端部，使焊工能够在稳定的圆柱面上完成环焊缝，避免焊缝直接落在曲面曲率变化最大的位置。

　　尺寸边界方面，不同规格封头的外径、内深、直边高度和曲面过渡位置均随公称直径联动变化。小规格封头适合紧凑型腔体、仪器保护壳、小型缓冲器和管路端部封闭；大规格封头则对应储罐、压力容器和大型设备壳体。选型时不能只看开口直径，还要同时核对封头总高度与设备布置空间。凸冠向外隆起会占用筒体外部轴向空间，若设备外部有框架、管线、保温层或检修通道，就需要提前把封头最高点纳入干涉检查；对于卧式容器，还应关注封头最外端与支座、平台、管口法兰之间的距离，避免安装后阀门操作或管线对接出现空间冲突。

　　壁厚设计需要与筒体材料、设计压力、腐蚀余量和焊接工艺共同确定。三维结构中曲面厚度保持均匀，有利于冲压或旋压成形；若采用板材压制，过厚材料在小直径封头上会带来较大成形力，过薄材料在大直径封头上则可能出现刚性不足。封头顶点和过渡区的应力状态并不完全相同，顶点区域以双向拉伸为主，靠近周边位置经向应力和周向应力发生变化，因此开孔补强、接管焊接和支座连接通常都要避开应力复杂区域，或按规范进行补强计算。

　　在装配关系上，封头与筒体的对接同轴度需要严格控制。若直边段与筒体中心线偏移，环焊缝间隙会不均匀，焊接后容易产生错边、角变形和附加应力。三维设计时可将封头基准轴与筒体基准轴重合，并在直边段末端建立配合参考面，方便工程图中剖视标注焊接坡口、钝边和装配间隙。对于需要在内壁布置衬里、防腐层或保温层的设备，椭圆曲面的平滑性也很重要，连续曲面减少了死角和突变台阶，便于内部清理、涂层施工以及介质流动。

　　从建模操作角度看，参数化封头最适合用系列零件或配置方式管理。将公称直径、曲面深度、直边高度、壁厚和坡口尺寸作为可变参数，切换规格时只需更新驱动尺寸，软件即可重建整个回转体。这样处理的好处是工程图、质量估算、干涉检查和装配引用都能同步更新，不会因为手动缩放导致直边段比例失真。对于需要进行有限元分析的场景，统一的椭圆母线也能保证网格在曲面区域规则过渡，减少因几何破碎面造成的局部应力异常。

　　整体而言，这套封头结构面向的是容器类设备设计中高频重复的端盖需求。它把不同口径下的椭圆曲面、直边连接和壁厚实体整合为连续可调的三维系列，既保留了标准封头的工程几何特征，也为后续接管开孔、支座焊接、坡口加工和总装干涉检查提供了清晰的结构基础。设计人员在使用时应结合筒体直径、压力等级、材料厚度和现场安装空间共同确认，而不是孤立地把封头当作一个普通盖体处理。
