阿基米德螺旋提水输送装置结构

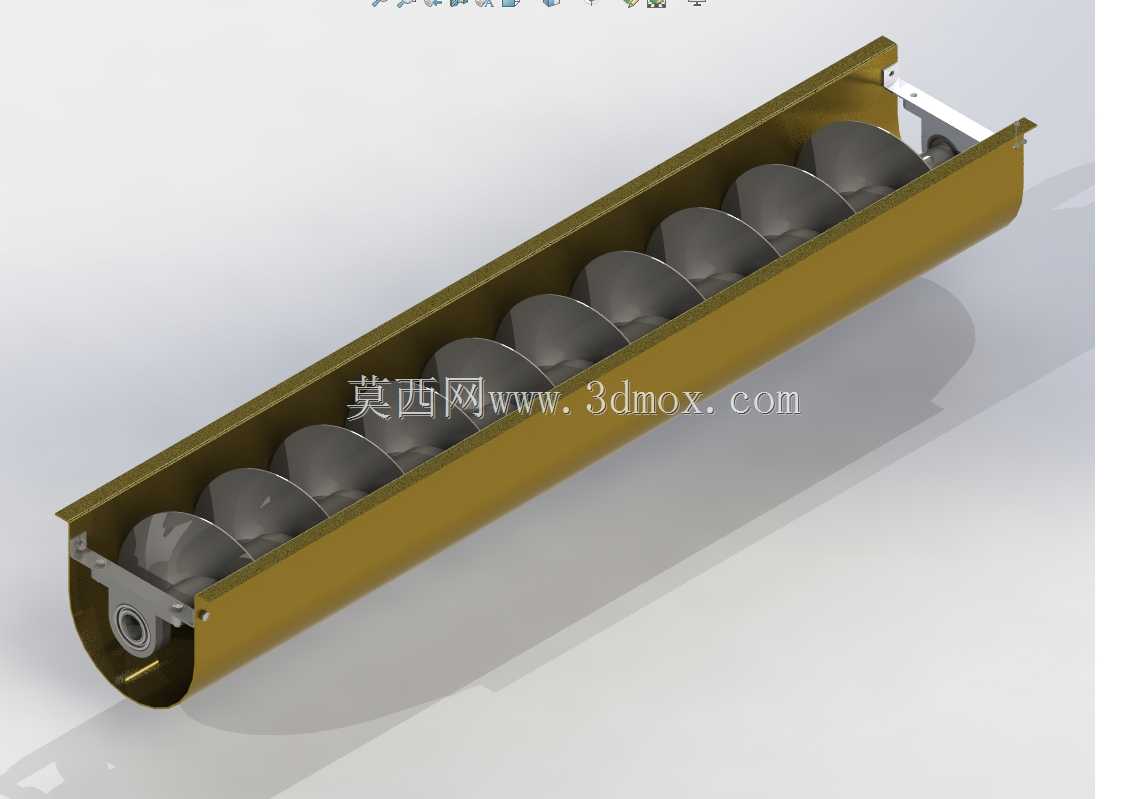

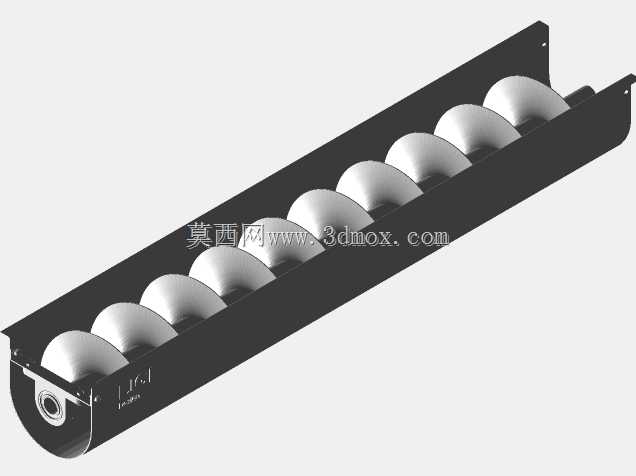

　　该装置以阿基米德螺旋原理为核心，整体由半开放长槽体、连续螺旋叶片、两端支承轴座及端部安装支架构成，属于低扬程流体提升与散料输送共用的经典机械结构。槽体采用U型半封闭截面，沿长度方向形成容纳介质的流道，螺旋叶片同轴布置于槽体内部，叶片外缘与槽体内壁保留均匀运行间隙，既避免转动干涉，又减少介质回流。从工程应用场景看，这类结构最早用于农田灌溉、沟渠排水和低洼地带提水，低速旋转时，螺旋叶片把进入槽体下端的水或湿态物料沿轴向连续推送至高位排出口；在现代工况中，同样的结构逻辑也可用于污水处理厂的格栅后输送、污泥提升、颗粒物料给料，以及食品、化工行业中对易碎、潮湿或粘性物料的温和输送。与离心泵相比，它不需要高转速叶轮建立压力，适合含杂质、

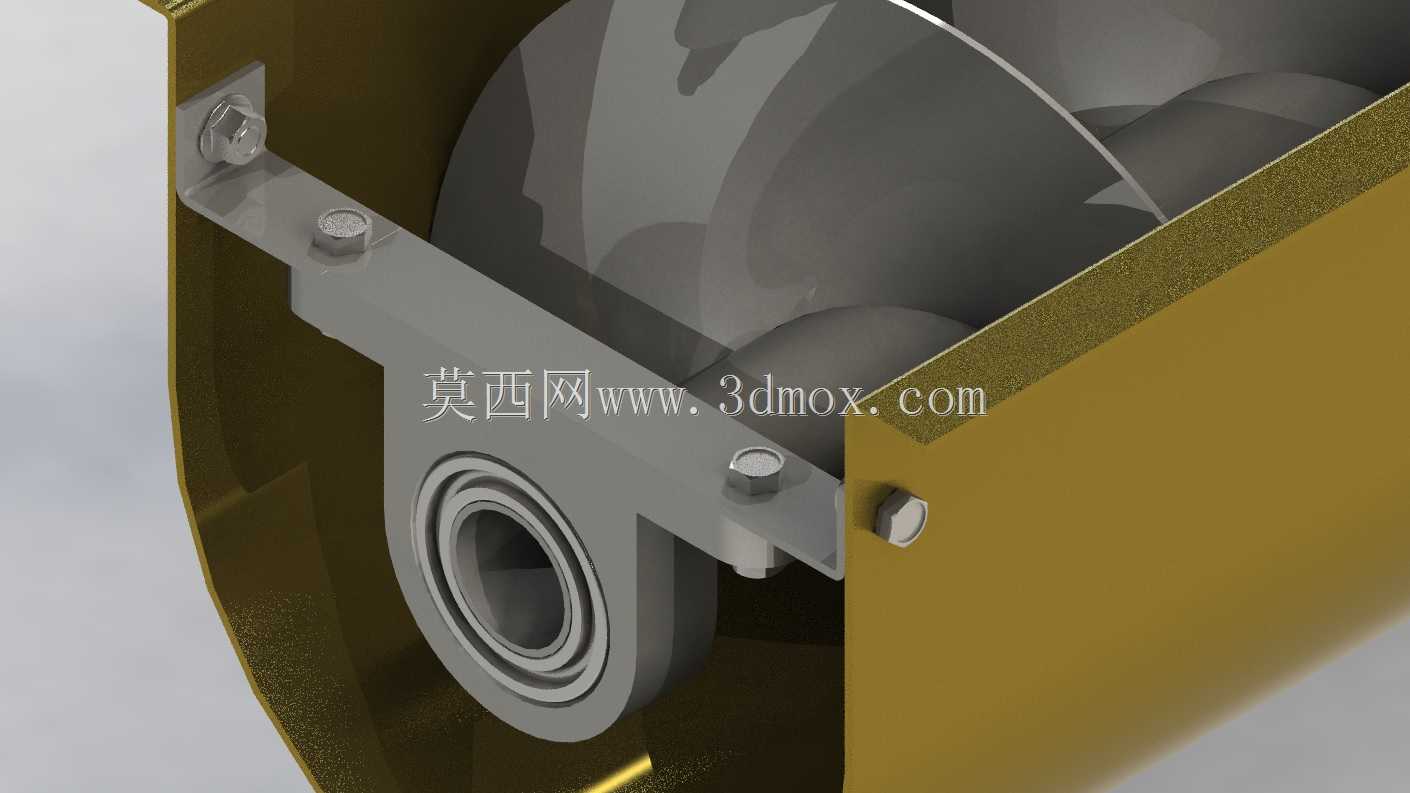

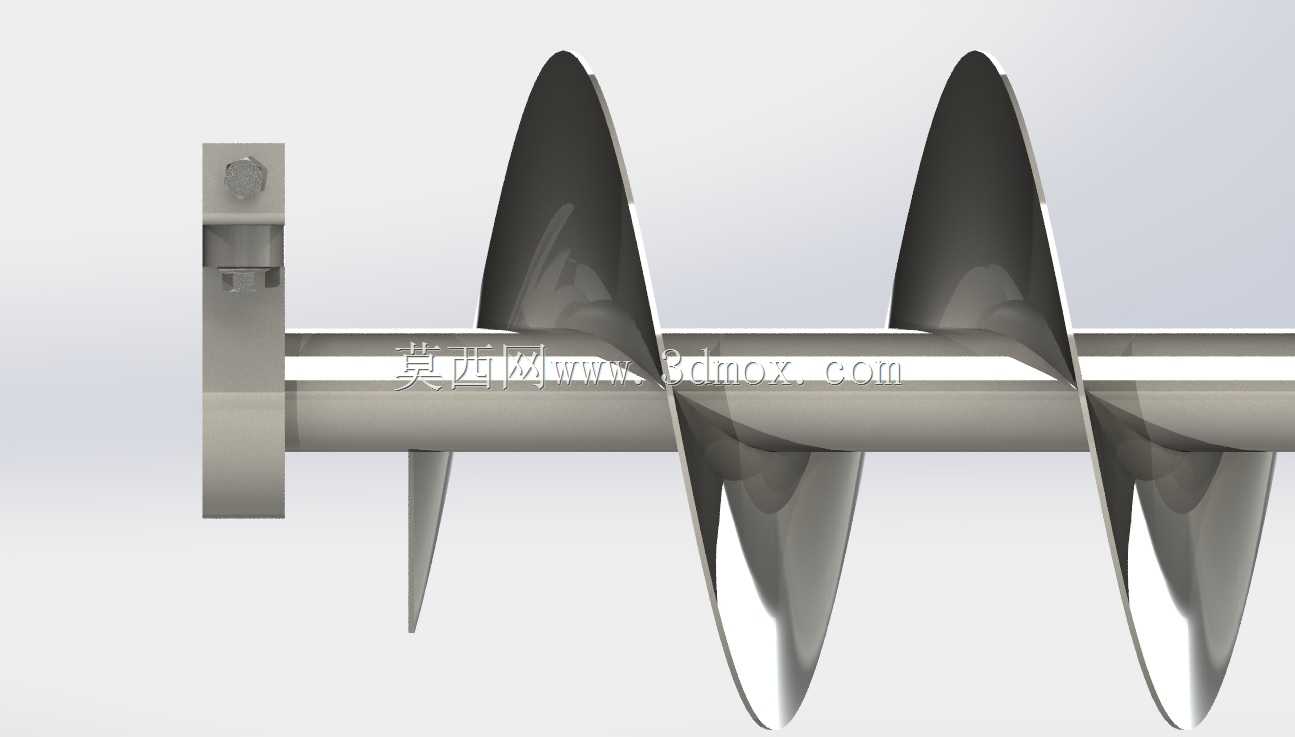

　　含纤维或大颗粒介质；与斗式提升设备相比，它没有频繁装料、翻转和卸料动作，输送过程更平稳，冲击和磨损分布也更均匀。建模时需要重点控制螺旋叶片的节距、直径和轴芯比例。叶片节距过大，介质在槽内回滑明显，提升效率下降；节距过小，则叶片数量增加，制造难度和驱动阻力上升。轴芯直径会影响有效输送截面积，轴芯过细容易在长跨度下产生挠曲，过粗则挤占流道并降低单次输送容积。槽体长度与安装倾角直接决定提升高度和输送能力，倾角越接近水平，物料填充率可适当提高，但提升高度有限；倾角增大后，重力回流增强，需要通过节距、转速和槽体密封形式进行补偿。端部支承结构承担径向载荷和部分轴向力，低位端通常靠近进料或进水区域，应保证轴封、轴承与介质之间有足够防护距离；

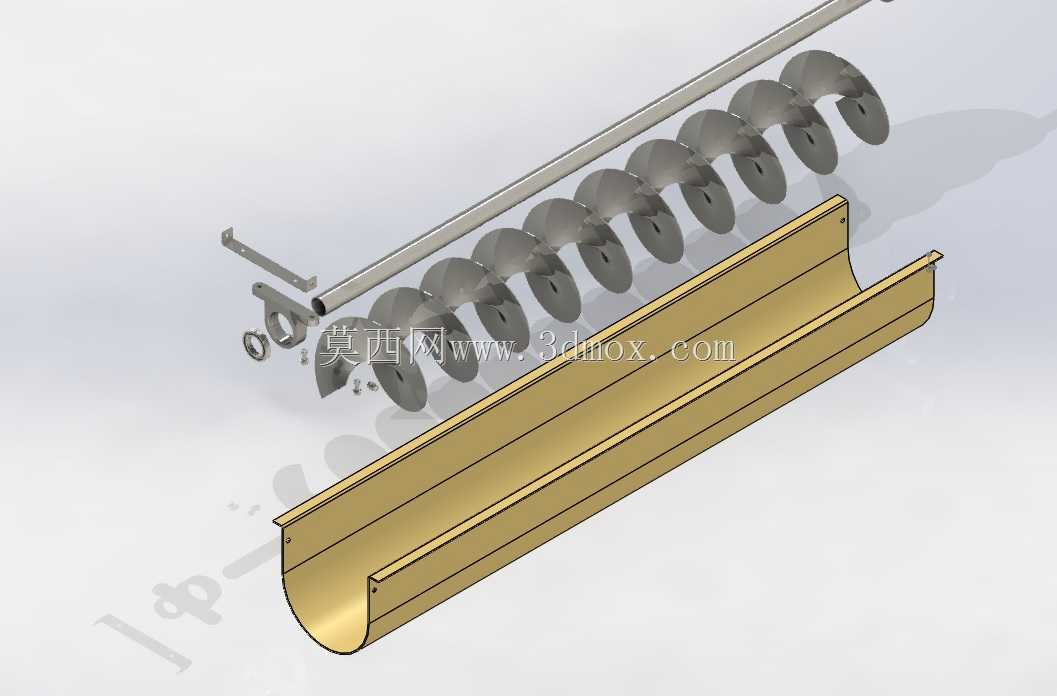

　　高位端靠近排料口，支架需要与基础或设备框架连接，承担驱动端传递来的扭矩。三维结构中，槽体侧壁、端板、轴承座和安装孔位共同构成安装边界，布置时应预留螺旋轴抽出维护空间，并在槽体上方保留检查、清理和盖板安装位置。若用于污水或污泥，槽体内表面应减少死角，叶片与槽底间隙要兼顾防卡滞和可清理性；若用于谷物、塑料粒子等散料，则可在进料口设置缓冲段，避免物料直接冲击叶片。该模型把螺旋面、槽体和支承件的装配关系完整表达出来，能够用于原理演示、结构方案比对、非标输送设备选型以及后续工程图细化。
