三孔铰接传动摆臂连杆结构

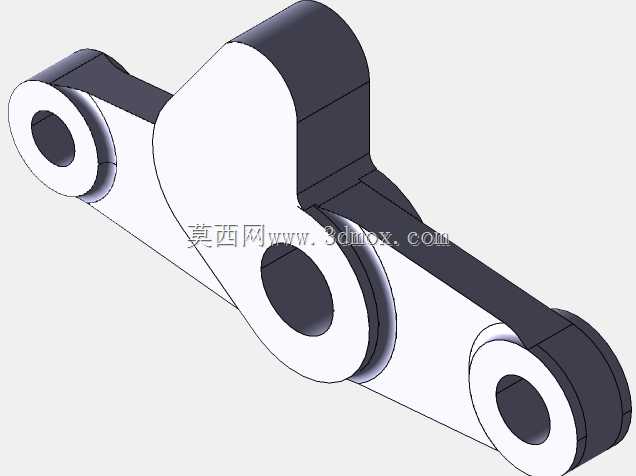

　　该零件属于典型的三铰点平面传动连杆，整体呈非对称长摆臂形态，主体由三段不同长度的臂身和三个带同轴通孔的圆柱铰接座构成。三个铰接孔沿零件轮廓分散布置，其中中部孔座直径最大、轴向厚度最高，通常作为连杆的主摆动支点或动力输入铰接位置；两端孔座尺寸相对较小，分别用于连接执行端和驱动端。臂身采用变宽度板式结构，在孔座附近通过圆弧过渡扩大承载截面，远离孔位的中段则适当收窄，以在保证刚性的前提下控制零件质量和运动惯量。

　　从实际设备用途看，这类摆臂连杆常见于需要把直线推拉、凸轮顶升或小角度摆动转换为指定轨迹运动的机构中，例如包装设备的间歇进给摆杆、纺织机械的从动摇杆、轻工自动化设备中的夹持联动臂，以及小型专用工装里的同步压紧构件。它的核心作用不是承受连续旋转载荷，而是在多个铰接点之间传递确定的运动关系，使两端执行件按照设计轨迹完成开合、抬升、锁紧或让位动作。

　　结构设计上，三个孔的中心距是决定机构运动规律的关键尺寸。建模时应优先锁定孔心坐标，再围绕孔位生成外轮廓，而不是先画外形后补孔。中部大孔与两端小孔之间的中心距差异，会直接影响摆臂的角位移放大比例和末端行程；若中心距偏差过大，装配后会出现连杆死点位置偏移、执行端行程不足或与相邻构件干涉的问题。孔座端面保留了明显的轴向厚度，可提高与销轴、衬套或轴承配合时的接触面积，降低铰接处的比压和偏磨风险。

　　外形轮廓方面，臂身外侧多处采用圆弧和斜向边线过渡，避免尖锐内角造成应力集中。大孔座上方形成较高的凸台结构，该区域在摆动过程中往往承受较大弯矩，加厚处理能够改善孔壁周围的刚度；两端小孔座则根据受力方向设置较短圆柱段，适合嵌入轴套或直接与销轴配合。零件整体厚度方向较为统一，便于采用板材切割后精加工、铸造成型后镗孔，或通过铣削方式完成小批量制造。

　　安装边界需要重点关注三个孔位的同轴关系和运动扫掠空间。由于该连杆在工作时围绕主铰点往复摆动，两端孔的运动轨迹为圆弧，设计校核时不能只按静态外形判断间隙，而应绘制连杆在最小摆角、中间位置和最大摆角下的包络体。臂身外缘、大孔座凸台以及两端圆柱端面都可能在摆动中靠近机架、驱动缸或其他联动件，尤其是中部高凸台区域，轴向厚度较大，布置时要预留足够的侧向间隙。

　　铰接孔的配合设计应结合载荷特性选择。若机构运行频率较高，可在孔内压入自润滑衬套或小型轴承，使连杆本体不直接与销轴摩擦；若用于低速轻载工位，也可采用孔壁精加工后配装销轴的方式。孔端面与相邻连接件之间宜设置垫片或耐磨面，以补偿轴向装配误差并减少端面摩擦。连杆在装配后应能绕各铰点灵活转动，不得因孔位错位产生强制别劲，否则会造成驱动阻力增大、销轴剪切载荷升高以及运动轨迹失真。

　　从受力路径看，驱动力由一端孔座传入后，经臂身截面传递至中部支点，再由另一端输出到执行构件。臂身宽窄变化应顺应拉压和弯曲复合载荷的传递方向，孔座周围的圆弧过渡能够缓解截面突变带来的应力峰值。模型中三个通孔均为完整贯通结构，适合在三维环境中直接进行销轴装配、运动干涉检查和机构运动仿真。通过对孔心距、臂厚、凸台高度和外轮廓包络进行参数化调整，可以快速衍生出不同行程、不同传动比的系列摆臂，以适配多类轻中型往复传动机构。
