内燃机活塞连杆曲柄总成结构设计

　　这套活塞连杆曲柄机构是内燃机动力转换的核心运动总成，在小型汽油机、微型柴油机以及教学演示用动力装置中承担着将燃烧室内燃气压力转化为旋转扭矩的关键任务。实际工程现场里，这类总成广泛出现在摩托车发动机、小型发电机组、园林机械动力头以及便携式水泵动力端，凡是依靠往复式热力循环输出动力的设备，都离不开这套曲柄连杆机构的可靠运转。

　　从功能实现逻辑看，活塞在气缸内承受混合气燃烧产生的高压推力，通过活塞销把直线往复力传递给连杆，连杆再驱动曲柄销做圆周运动，最终由曲轴主轴颈输出连续旋转扭矩。整套机构的运动关系包含活塞的上下直线往复、连杆绕活塞销的小幅摆动以及曲柄的整周回转，三者之间的配合间隙、质量分配和动平衡水平直接决定发动机运转的平顺性。

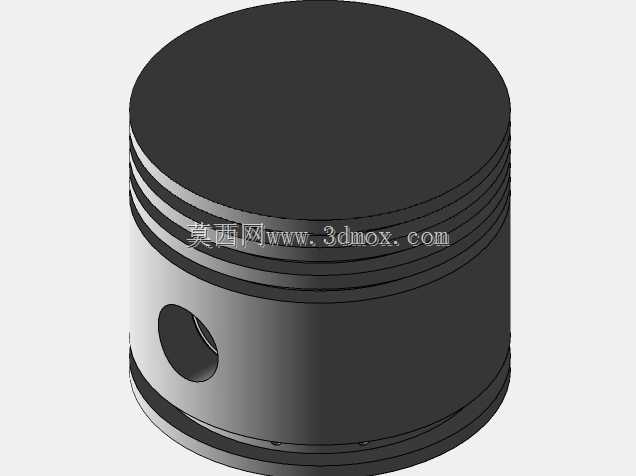

　　结构设计上，活塞头部预留了多道环槽位置，用于装配气环与油环：气环负责密封燃烧室高压燃气，防止窜气进入曲轴箱；油环则刮除气缸壁多余润滑油，避免机油参与燃烧。活塞裙部采用微椭圆成型思路，补偿热态下金属膨胀带来的形位变化，保证高温工作时仍能与缸壁保持合理配合间隙。活塞内部的销座区域做了局部加厚处理，用来承受爆发压力瞬间的冲击载荷，销孔与活塞销之间通常采用浮动配合，工作时销可在销孔和连杆小头衬套内微量转动，使磨损均匀分布。

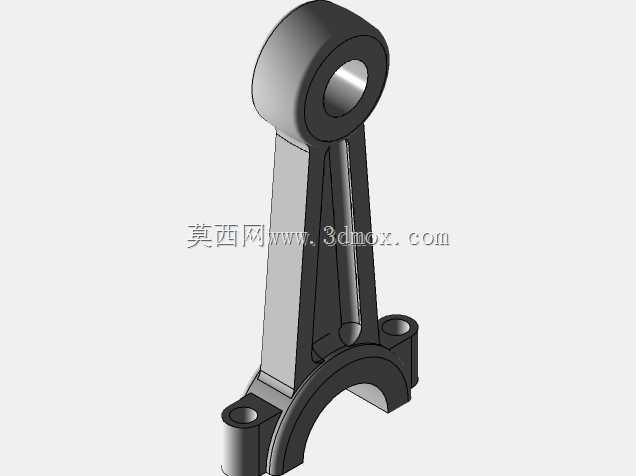

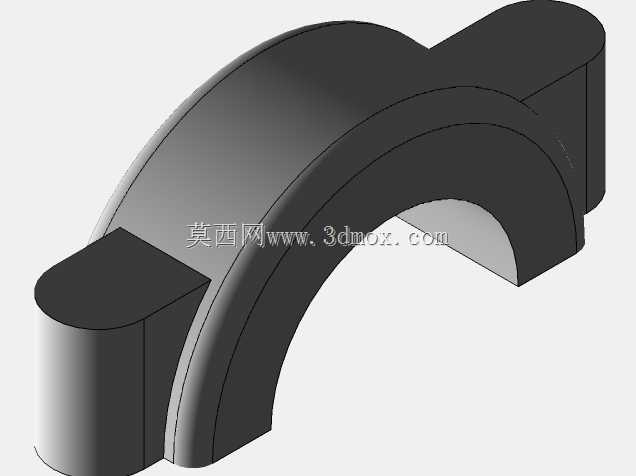

　　连杆部分采用小头穿活塞销、大头抱曲柄销的经典布局，杆身截面做成工字形，在保证抗弯抗扭刚度的前提下尽量降低往复惯性质量。大头端设计为分体式结构，连杆盖与杆身通过配对螺栓紧固，装配时需要严格控制螺栓预紧力矩，防止高速运转中大头孔失圆。曲柄侧整合了平衡重块，平衡重的扇形轮廓与活塞连杆的往复质量、旋转质量经过配重计算，用来抵消一阶、二阶惯性力，减小整机振动。曲轴主轴颈与曲柄销之间设置圆滑过渡圆角，避免应力集中在交变载荷下萌生疲劳裂纹。

　　外形与安装边界方面，活塞外径必须与气缸内径形成精密配合，裙部导向长度需要覆盖整个行程，防止活塞在上止点附近发生摆头敲缸。连杆中心距决定活塞压缩高度与整机高度方向的占用空间，设计时要平衡连杆摆角：中心距过小会加大连杆摆动角度，增加活塞侧压力和缸壁磨损；中心距过大则抬高整机轮廓。曲柄回转半径对应活塞行程的一半，曲轴旋转时曲柄销的运动包络圆必须在曲轴箱内部留有充足间隙，平衡重边缘与箱壁、连杆大头之间也要预留运转安全距离，避免高速下发生干涉。

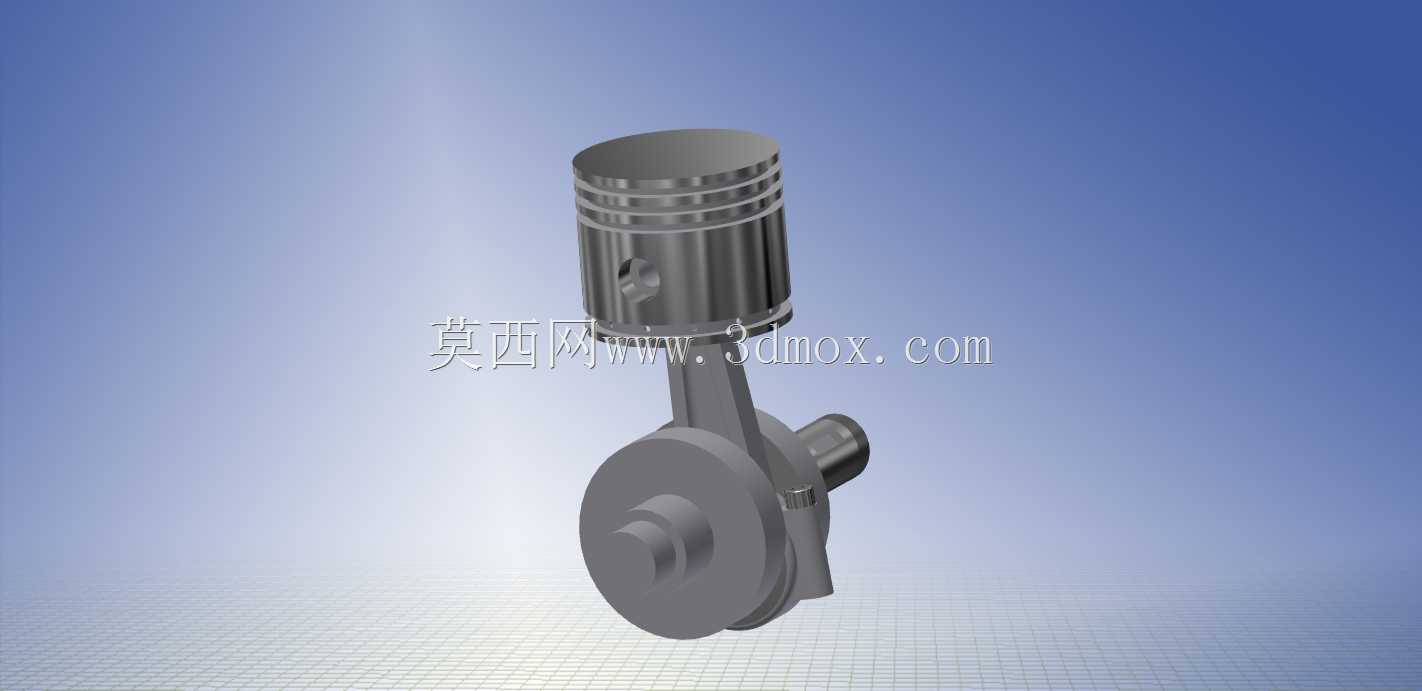

　　建模过程中需要重点核对活塞在上止点、下止点以及曲柄转角90度等关键位置的空间姿态，验证连杆与缸套下缘、曲轴箱内壁的最小间隙。活塞销孔、连杆小头孔、曲柄销孔以及主轴颈孔的同轴度和垂直度要在装配层级统一约束，运动副处保留合理的配合公差。油道、环槽、圆角、倒角这些细节不能省略，它们既影响润滑与装配工艺，也关系到总成在高速交变载荷下的疲劳寿命。对于教学与结构验证场景，完整保留活塞、活塞销、连杆、连杆盖、曲柄、主轴及紧固件的装配关系，能够直观呈现热力发动机最基础的动力传递路径，也为后续做运动仿真、惯性力平衡分析和轻量化改型提供可靠的三维基础。
