3D打印用曲柄连杆式空气压缩装置

　　这套曲柄连杆式空气压缩装置的结构方案，最初是围绕桌面级熔融沉积成型工艺的加工边界展开的，整套运动机构、缸体、支架与飞轮均按一体或分件打印后装配的思路拆分，避免了传统金属空压机必须依赖铸造、机加工才能成型的复杂曲面与配合面，适合小体量气动实验、教学演示以及低压气源场景使用。

　　从实际用途来看，该装置承担的是把飞轮端输入的旋转运动转化为活塞在缸体内往复直线运动的功能，通过曲柄、连杆与十字滑块段的传动，带动活塞在蓝色缸体内部完成吸气与压缩行程，可输出低压压缩空气，用于小型气动回路演示、3D打印工作台的轻量吹气清理、教具实训以及创客项目中的气源验证。它并不追求工业级高压空压机的连续运转指标，而是把结构可制造性、运动逻辑可视化和装配可行性放在优先位置。

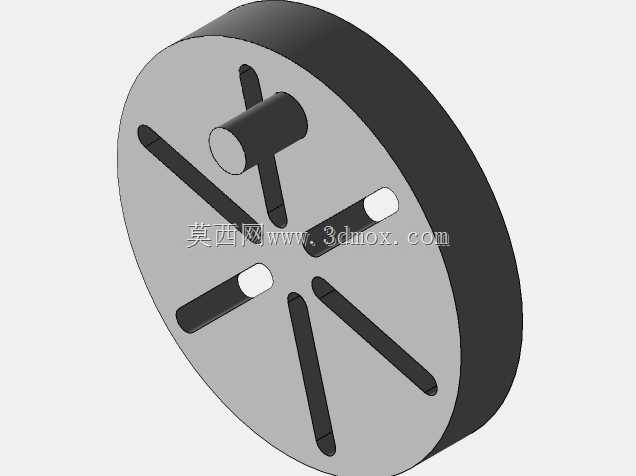

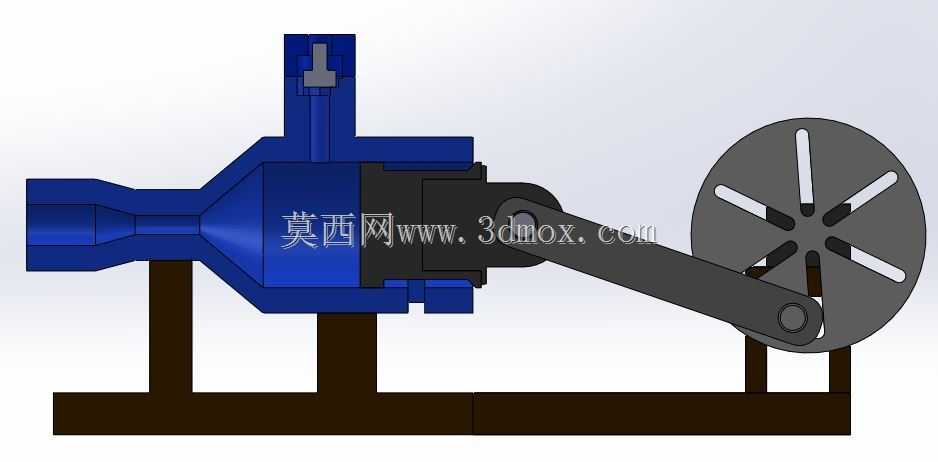

　　运动传递路径在模型中表达得十分清晰：右侧带辐条的盘状飞轮承担储能与稳速作用，飞轮偏心位置铰接长连杆，连杆另一端连接活塞组件；当飞轮绕中心轴转动时，偏心销驱动连杆摆动并推拉活塞，使活塞沿缸体轴线做往复运动。飞轮上开设的多道径向槽既减轻了盘件重量，也便于打印时减少耗材用量，同时能够在低速运转时直观观察曲柄转角与活塞位置的对应关系。缸体左侧的缩颈接口对应气路连接端，可据此布置进、排气阀片或外接气管；顶部凸起结构则预留了阀组或气道安装位置，方便后续细化配气机构。

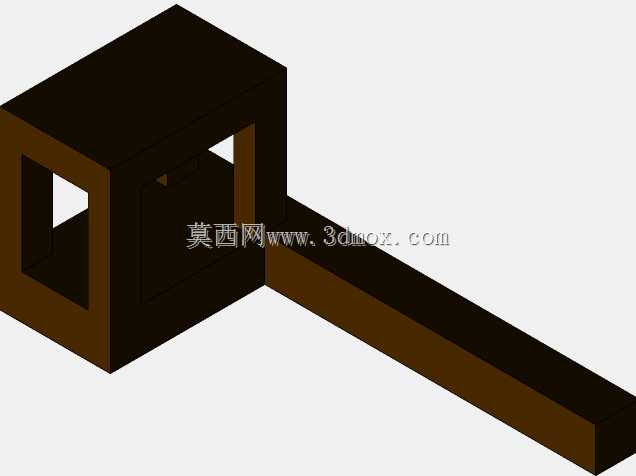

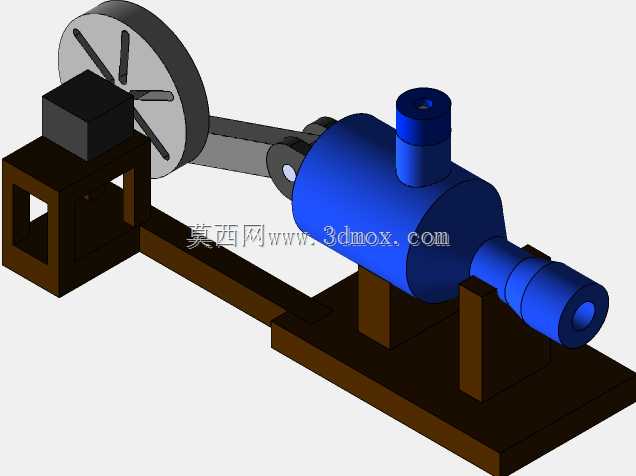

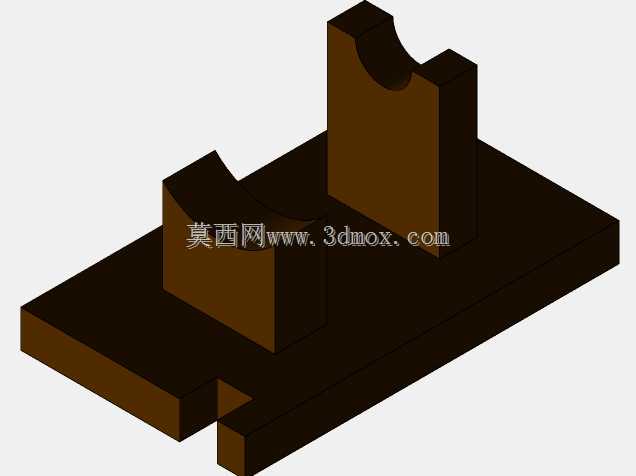

　　设计思路上，整机采用卧式布置，缸体轴线与飞轮轴线在水平面内形成垂直交错，底部由一体式深色机架承托。机架通过两根立式支撑柱托起缸体，下方长底板提供安装平面，使曲轴运动区域、缸体固定区域和飞轮避让区域在同一基座上对齐。这种布局的好处是重心低、打印后支撑量可控，且连杆运动平面与底板平行，调试时能够直接观察活塞死点、连杆摆角和飞轮偏心量之间的关系。针对FDM工艺的特点，缸体、活塞、连杆、飞轮和支架在壁厚、孔径和装配间隙上需要按打印材料收缩率进行补偿：活塞与缸壁之间应保留均匀运动间隙，连杆两端铰接孔需保证销轴转动灵活，底板安装孔则用于把整机固定到实验台或型材框架上。

　　外形与安装边界方面，装置长度主要由左侧缸体接口到右侧飞轮外圆决定，高度方向集中在底部安装面至缸体顶部阀位凸台之间，宽度方向则需预留飞轮旋转扫掠空间和连杆侧向摆动余量。布置时不能只按静态外形占位，飞轮外缘、连杆大端以及曲柄偏心销在整周转动中都会形成运动包络，机架立柱与气管接头必须避开这一包络范围；底板下方应保持平整，以便与工作台面贴合，轴向支撑处还要考虑销轴拆装空间，避免打印装配后无法装入铰接件。

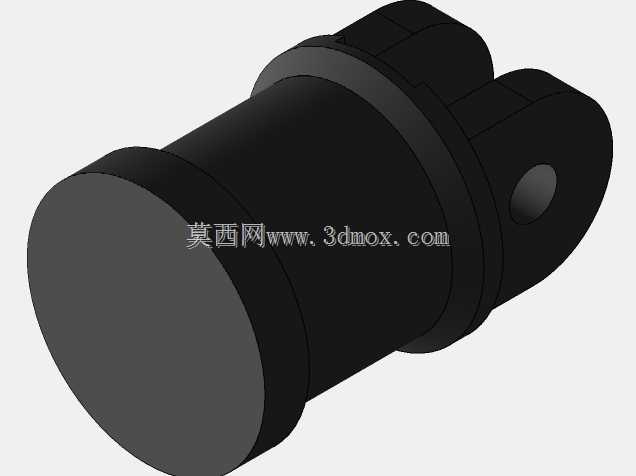

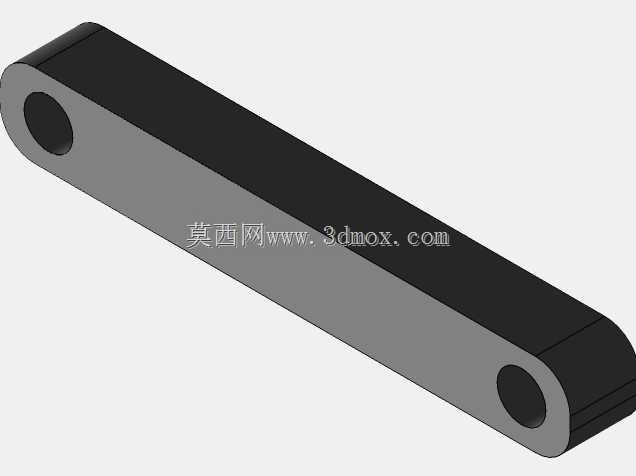

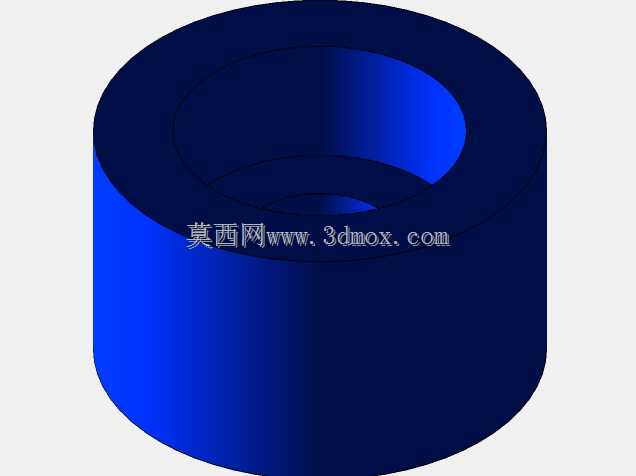

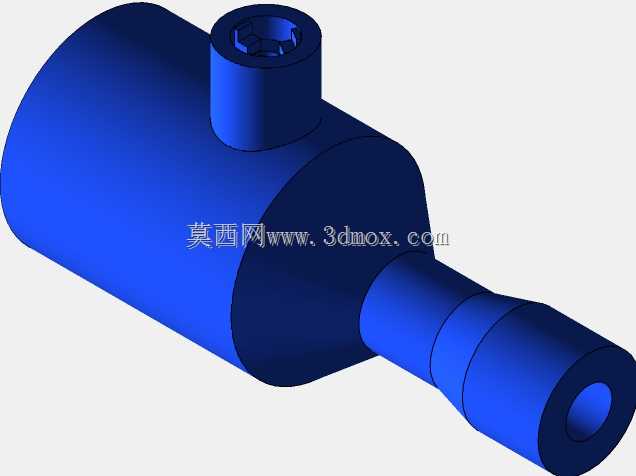

　　结构细节上，缸体段采用近似回转体加加强过渡的造型，靠近活塞处扩大形成压缩腔，左侧收缩为气路接口；中段黑色组件对应活塞导向或密封连接区域，承担连杆侧向力分解与直线导向作用；连杆为长板式杆件，两端分别设置铰接孔，孔位同心度直接影响活塞是否卡滞；飞轮通过中心轴与支架支撑，偏心孔位置决定活塞行程，因此在参数调整时，偏心距增大将提高单次吸气量，但也会带来更大侧向分力和机架载荷，需要同步校核支撑柱刚度与销轴剪切面积。

　　在工程建模过程中，应先确立飞轮旋转中心、缸体轴线和底板安装面三个基准，再用曲柄半径约束活塞行程，用连杆长度限制摆角范围；装配验证时重点检查活塞在上、下死点时连杆是否与缸体或机架干涉，飞轮旋转时是否擦碰支撑柱，气路接口方向是否便于连接软管。若用于实际打印试机，还需在活塞密封、阀片启闭和转动副润滑方面继续细化，使低压压缩动作从结构演示进一步走向可运转的实验装置。
