汽车发动机连杆传动支承结构

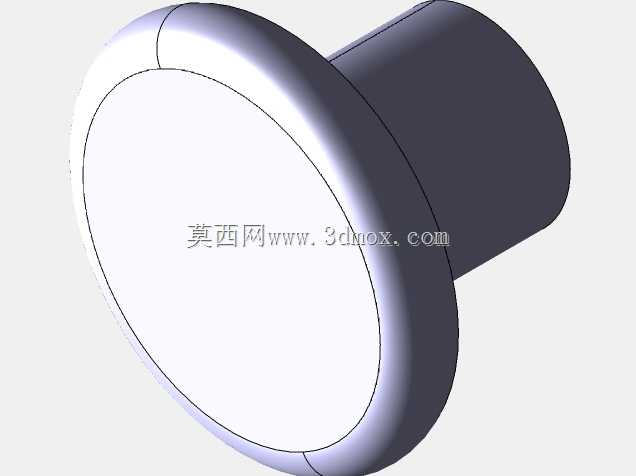

　　这套结构对应内燃机曲柄连杆机构中的核心传力构件，在整机布置里承担活塞往复运动与曲轴旋转运动之间的运动转换与载荷传递任务。大端一侧围绕曲轴连杆轴颈形成回转配合，小端通过活塞销与活塞组件相连，工作过程中既要承受燃烧做功瞬间爆发的高压冲击，也要在进气、压缩、排气行程中跟随曲轴完成高速往复摆动，其刚度、质量分布与配合边界直接影响整机振动水平、轴承寿命与动力输出平顺性。

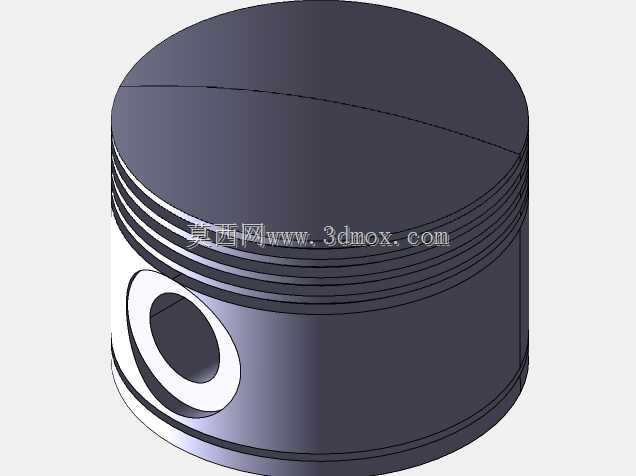

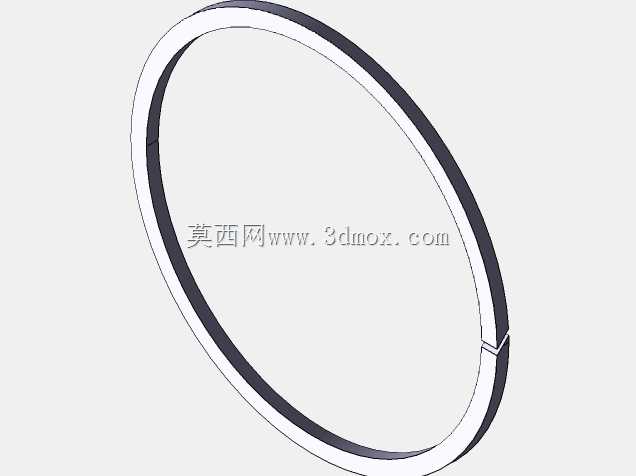

　　从实际装机场景看，该类构件广泛用于乘用车、摩托车以及小型通用动力的汽油发动机中。燃烧室产生的气体压力作用在活塞顶面后，经活塞销传递到杆身，再由大端拉动曲轴连杆轴颈，把直线方向的推力转化为曲轴转矩。除了传递峰值燃烧压力，构件还要承受往复惯性力与旋转惯性力的交变作用，因此结构设计不能只追求静态强度，还要兼顾高循环疲劳、屈曲稳定以及运动包络内的干涉避让。

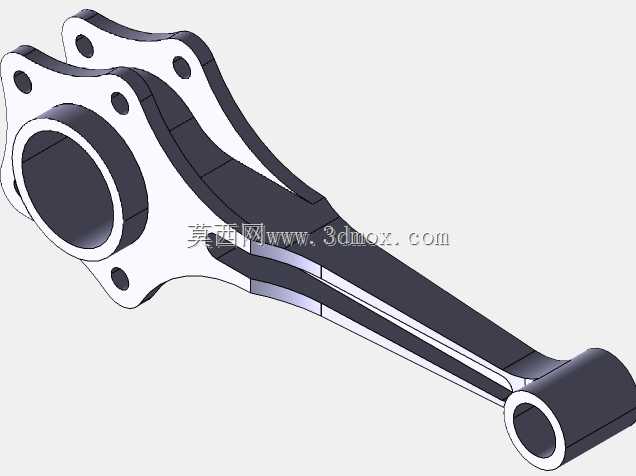

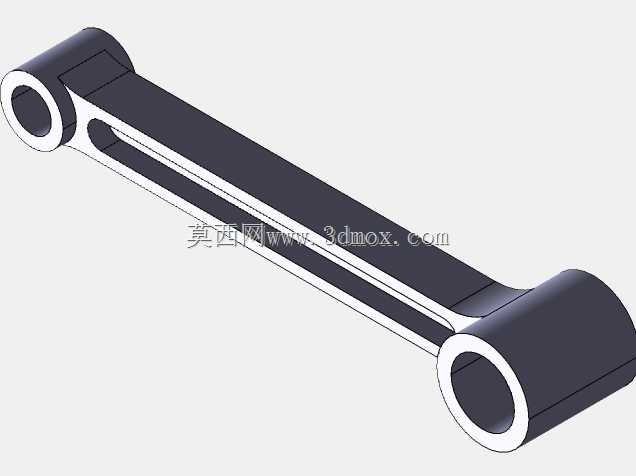

　　外形上，大端采用带螺栓孔的剖分法兰式布局，端面上的多个孔位用于轴瓦定位、端盖连接或装配紧固，中心圆孔为曲轴轴颈配合区域；小端为环形衬套孔，用于穿入活塞销。大小端之间的杆身采用长条形过渡，并通过加强筋和变截面轮廓把高应力区平滑连接起来。靠近大端的轮廓向外延展，形成较宽的承力面，可降低螺栓预紧和轴瓦压紧区域的局部应力；向小端延伸时截面逐渐收窄，以控制往复质量，减少高速工况下的惯性载荷。

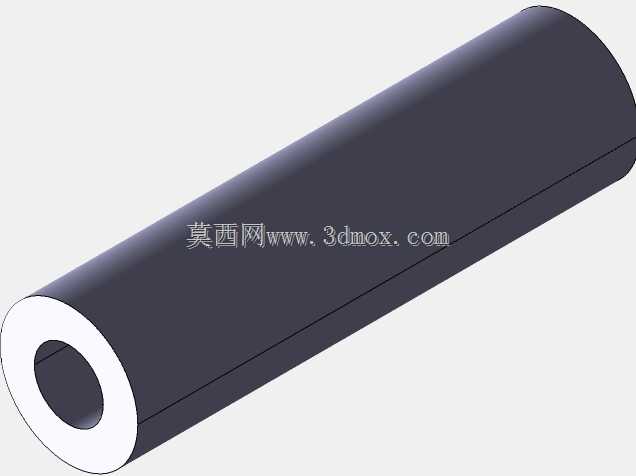

　　建模时需要重点处理三类边界。其一是大端孔与曲轴轴颈的配合关系，孔径、孔宽、端面跳动以及轴瓦安装空间都要与曲轴系设计保持一致；若大端为剖分式结构，还需保证结合面、螺栓孔和定位特征在装配后同轴度满足要求。其二是小端孔与活塞销的配合边界，孔中心距决定活塞行程与压缩比相关位置，衬套壁厚、润滑油孔或油槽位置会影响摩擦副寿命。其三是杆身外部运动包络，发动机运转时连杆会随曲轴摆动，杆身侧面、大端外缘和加强筋都不能与缸体、缸套、活塞裙部或曲轴平衡块发生碰撞。

　　结构思路上，杆身并非简单等截面梁，而是按照载荷路径进行材料分配。大端附近承受曲轴方向的弯曲和螺栓夹紧力，因此法兰区域厚度与宽度更大；中段主要承受轴向拉压并叠加摆动惯性引起的弯曲，采用筋板增强可在较少增重的前提下提升截面惯性矩；小端需要传递活塞销载荷，环形孔周围保留足够壁厚，并与杆身平滑过渡，避免销孔内侧出现应力集中。各开孔边缘、凸台交接处和筋板根部都应设置圆角，使疲劳危险点的应力峰值得到释放。

　　安装维度上，三维布局需同时校核轴向宽度、径向高度和摆角范围。大端外径不能超过曲轴箱与缸体预留的装配通道，小端外径要能进入活塞内腔并与销座对齐；杆身在最大摆角位置时，其侧面与缸套下部、曲轴箱内壁之间应保留均匀间隙。若用于高转速机型，还应在数模阶段关注大小端质量中心位置，为后续配重、动平衡和曲轴扭转振动分析提供准确几何依据。

　　从工程拆解角度看，该模型把承力孔系、法兰连接面、加强筋板和环形端部整合在同一构件中，能够直观表达连杆从活塞到曲轴的力流走向。设计人员可在此基础上继续补充轴瓦、衬套、连杆螺栓、活塞销和曲轴轴颈等装配关系，也可据此开展干涉检查、有限元应力分析、往复质量计算以及润滑路径校核，从而为发动机核心运动机构的细化设计提供可靠的结构基础。
