夹紧式梅花挠性传动联轴器

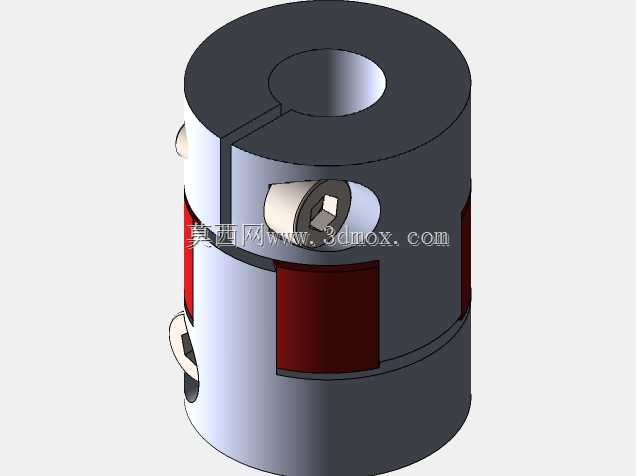

　　该模型呈现的是一款夹紧式梅花挠性联轴器，主要用于两根旋转轴之间的扭矩传递，同时补偿安装过程中不可避免的同轴度偏差。设备内部的弹性梅花体位于两端金属轮毂之间，能够在传动过程中吸收冲击、削弱振动，并降低轴系对微小偏角、径向错位和轴向窜动的敏感度。这类结构常见于伺服进给机构、小型输送装置、步进电机驱动单元、实验台架、3D打印设备、轻工自动化生产线以及精密调节机构中，尤其适合转速较高、启停频繁且安装空间紧凑的场合。

　　从实际选型角度看，联轴器两端分别对应不同轴径，一侧适配8mm轴，另一侧适配5mm轴，整体长度为16mm，外径为19.5mm。该尺寸边界决定了它更偏向小功率、小扭矩传动场景，在布置时需要确认轴端伸入长度、锁紧螺钉位置以及外围护罩间隙。外径19.5mm意味着径向占用空间较小，但在密集排布的电机座、丝杆支座或同步轮附近，仍应预留扳手操作空间，避免装配后夹紧螺钉无法可靠拧紧。长度16mm则限制了轴端插入深度，设计轴伸时不宜过短，否则夹紧环无法形成足够包夹力；也不宜让轴端顶死中部弹性体，以免运行中产生额外轴向载荷。

　　模型中的金属轮毂采用剖分式夹紧结构，轮毂侧面开有贯通狭缝，并通过螺钉收紧狭缝，使内孔抱紧电机轴或从动轴。与简单顶丝固定相比，这种夹紧方式对轴表面的局部压伤更小，接触面积更大，传递扭矩时受力更均匀，也便于在无键槽的光轴上使用。建模时需要重点处理狭缝两侧实体、螺钉孔、沉孔位置以及内孔与外圆的同轴关系。夹紧螺钉通常沿轮毂径向布置，装配后螺钉头部应低于或不明显超出外圆轮廓，防止高速旋转时产生风阻、干涉或安全隐患。

　　中部弹性件采用梅花瓣形布置，金属轮毂端面加工出与弹性体凸瓣相配合的凹位。工作时，主动侧轮毂通过弹性体推动从动侧轮毂，扭矩并非由刚性金属直接接触传递，而是经过弹性材料过渡。这样既能缓和启动瞬间的冲击，也能在负载波动时减少振动向电机端反馈。对于步进电机或伺服电机驱动的丝杆传动，这种缓冲特性有助于提高运行平稳性；对于编码器、小型泵、调速机构等对轴系偏差较敏感的部件，挠性结构还能降低因装配不同心造成的附加弯矩。

　　三维结构设计中，两端轮毂外形基本对称，但内孔尺寸不同，因此不能简单按完全等径件处理。内孔需要分别按照8mm和5mm轴径建立，并根据配合习惯保留合理间隙；夹紧狭缝宽度要与螺钉锁紧后的变形量相协调，过宽会降低轮毂刚性，过窄则可能导致装配前内孔无法顺畅套入轴端。弹性梅花体的瓣数、瓣形和间隙决定了接触受力面积，模型中红色弹性件嵌入两侧轮毂之间，外形与金属凹位形成相互约束。若用于后续工程出图，还应补充材料、硬度、额定扭矩、最高转速、转动惯量、允许偏心量和允许偏角等参数。

　　安装使用时，两轴应先进行粗略对中，再将联轴器分别套入主动轴和从动轴。夹紧螺钉的位置宜朝向便于操作的一侧，但两台设备成组布置时还要统一维护方向。轴端插入后应保证位于夹紧孔有效范围内，螺钉拧紧需按交替、分次方式进行，避免单侧过大压力使轮毂偏斜。弹性体属于易损件，长期运行后若出现压缩变形、磨损或老化，应在不停机结构拆解维护时更换，因此外围布局不宜将联轴器完全封闭在不可拆卸位置。

　　该模型对结构设计人员的价值在于直观体现了小规格挠性联轴器的空间关系：外圆、内孔、剖缝、锁紧螺钉、弹性缓冲件和两端轴伸位置均清晰可见。进行设备布局时，可据此校核电机轴与丝杆轴、传动轴之间的间距，检查护罩、安装板和紧固件是否干涉；进行教学或方案沟通时，也可借助该模型说明夹紧式联接与弹性扭矩传递的组合方式。整体结构紧凑，零件数量少，维护方便，适合作为小型传动系统中连接电机与负载的基础部件。
