星型旋转电机转子结构设计

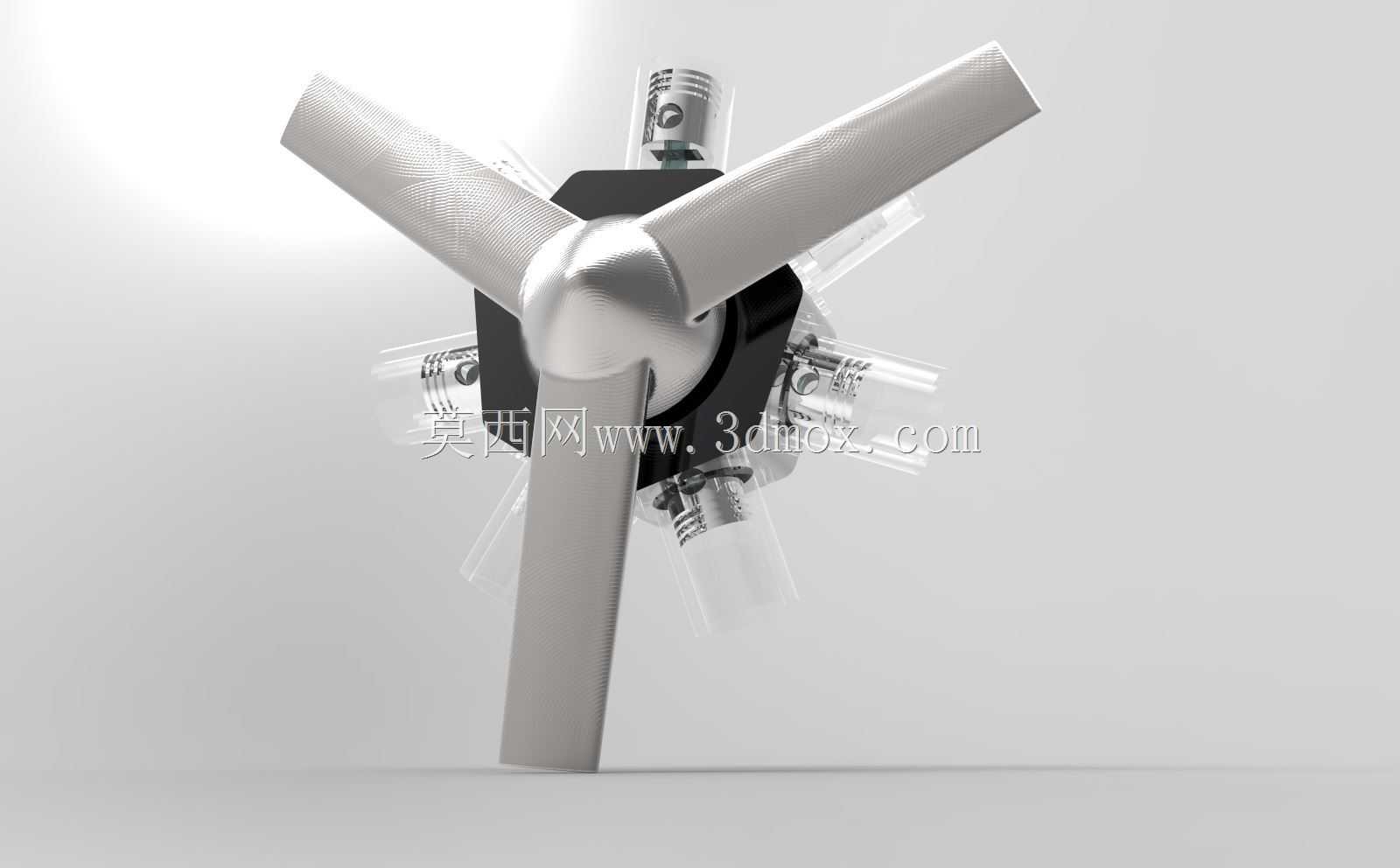

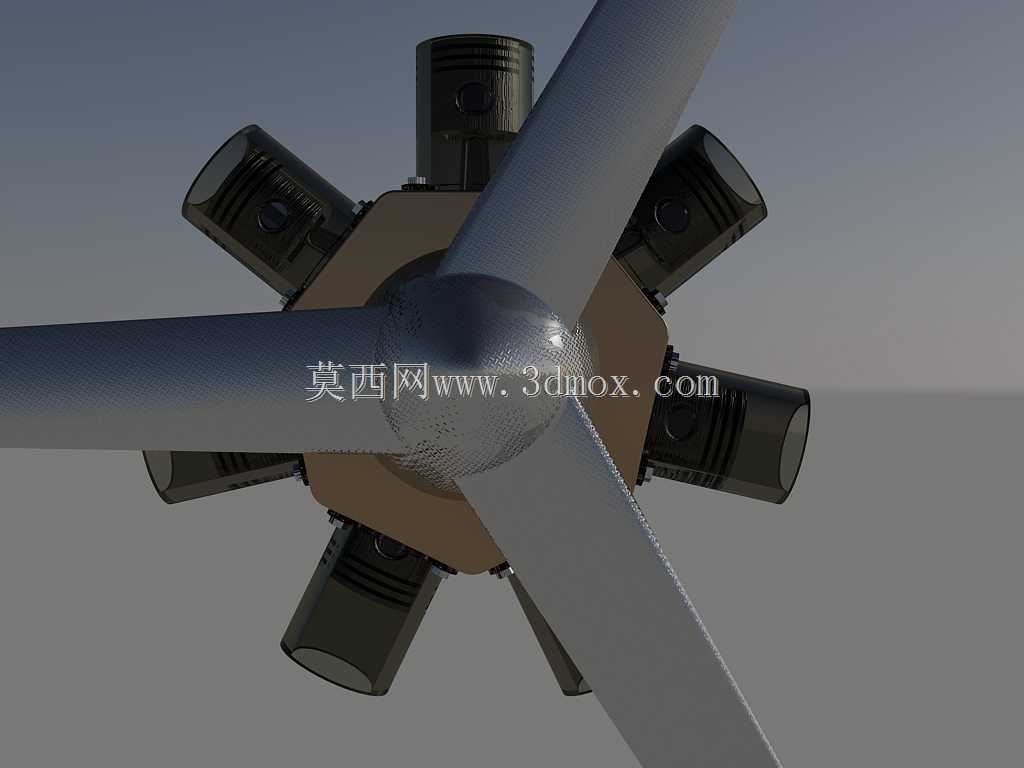

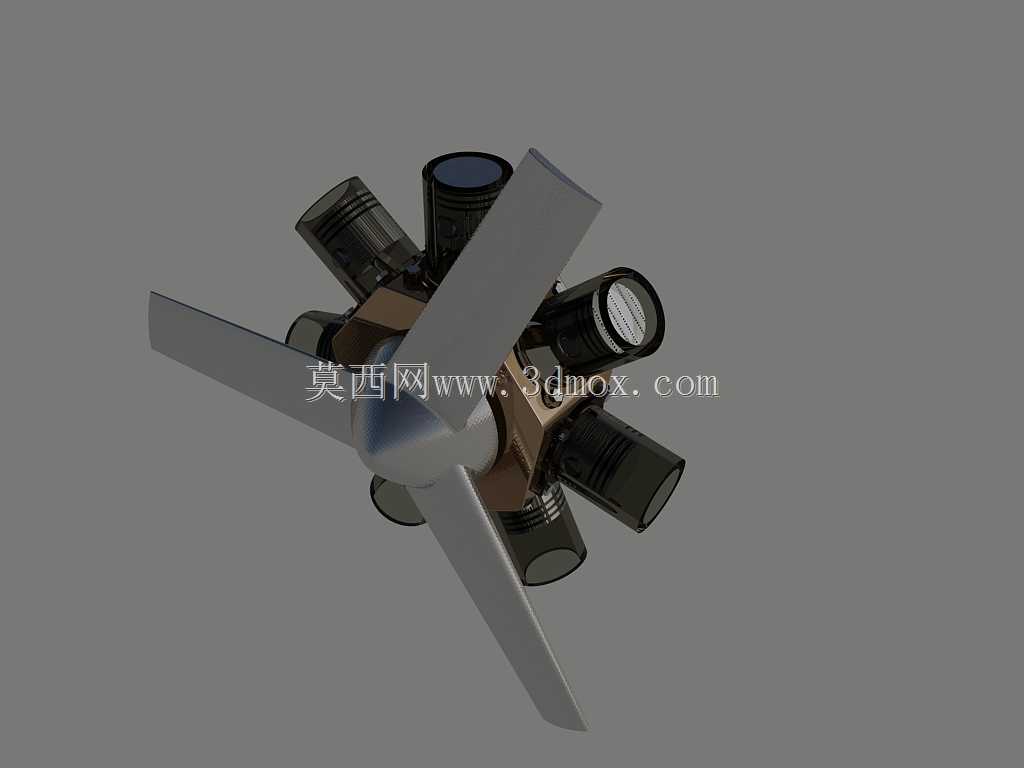

　　星型旋转电机转子的结构设计，最初是从紧凑空间内的动力输出需求切入的。在多类需要径向布置动力转换单元的设备场景中，传统轴向排布的转子组件会占用过长的轴向安装空间，当设备安装腔呈短粗型、径向预留空间相对充裕时，将做功单元沿中心回转体周向均布的星型布局，就能在有限的轴向边界内容纳更多的动力转换组件，这类布局最早在航空动力、小型固定式动力机组中得到验证，后续也延伸到教学演示、特种传动装置的结构开发中。

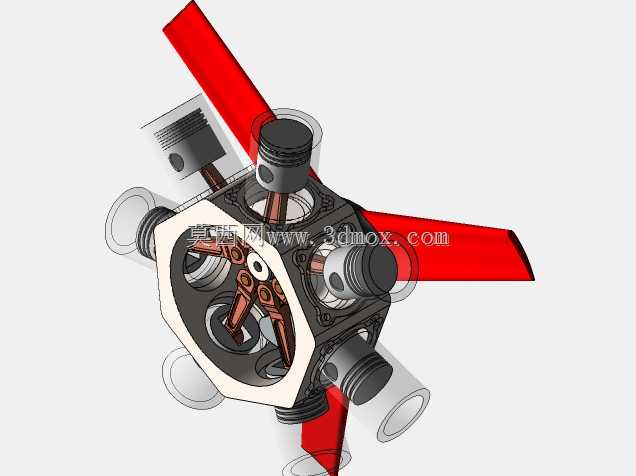

　　从实际功能逻辑来看，这套转子组件的核心作用是将各周向布置单元的往复直线运动，通过中心的曲柄连杆机构汇总为中心轴的连续回转运动。周向均匀分布的缸体组件沿径向向外延伸，每个缸体内配置活塞部件，活塞通过铰接的连杆与中心的曲柄轴段相连，当各活塞按相位顺序在缸体内做往复滑动时，连杆会将直线推力转化为曲柄的旋转扭矩，最终由中心输出轴向外传递动力。周向均布的布局带来的直接优势是各单元的运动惯性力可以在径向相互抵消大部分，整机运行时的振动幅值远低于同功率的直列排布结构，对安装基座的抗振要求也相应降低。

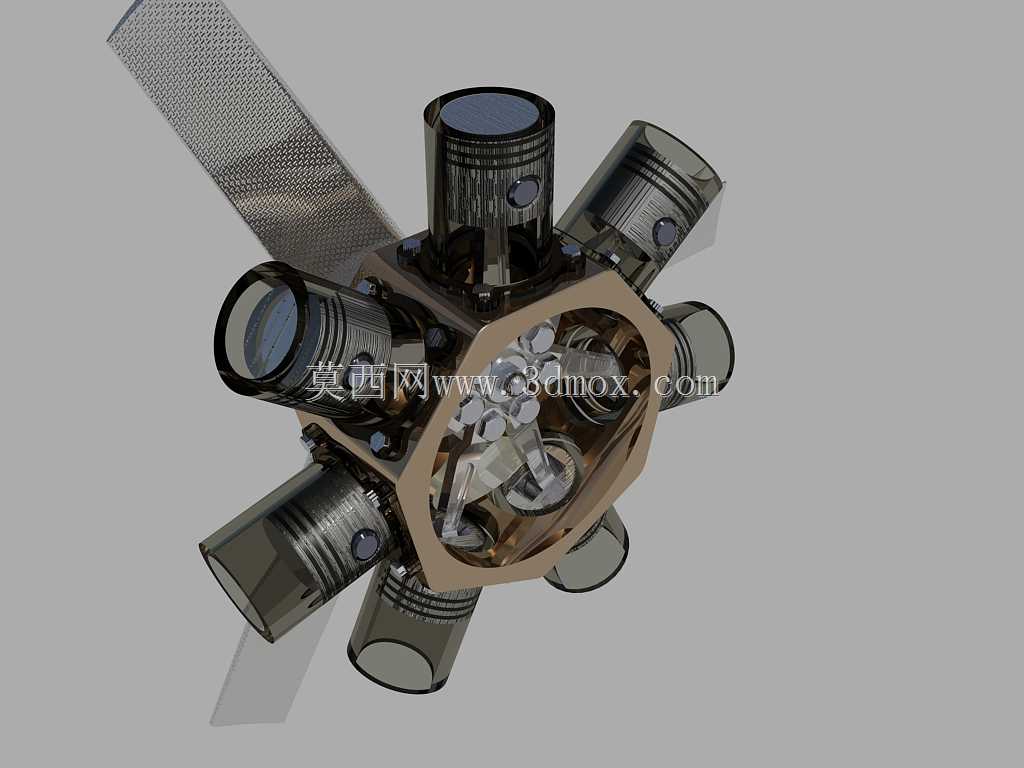

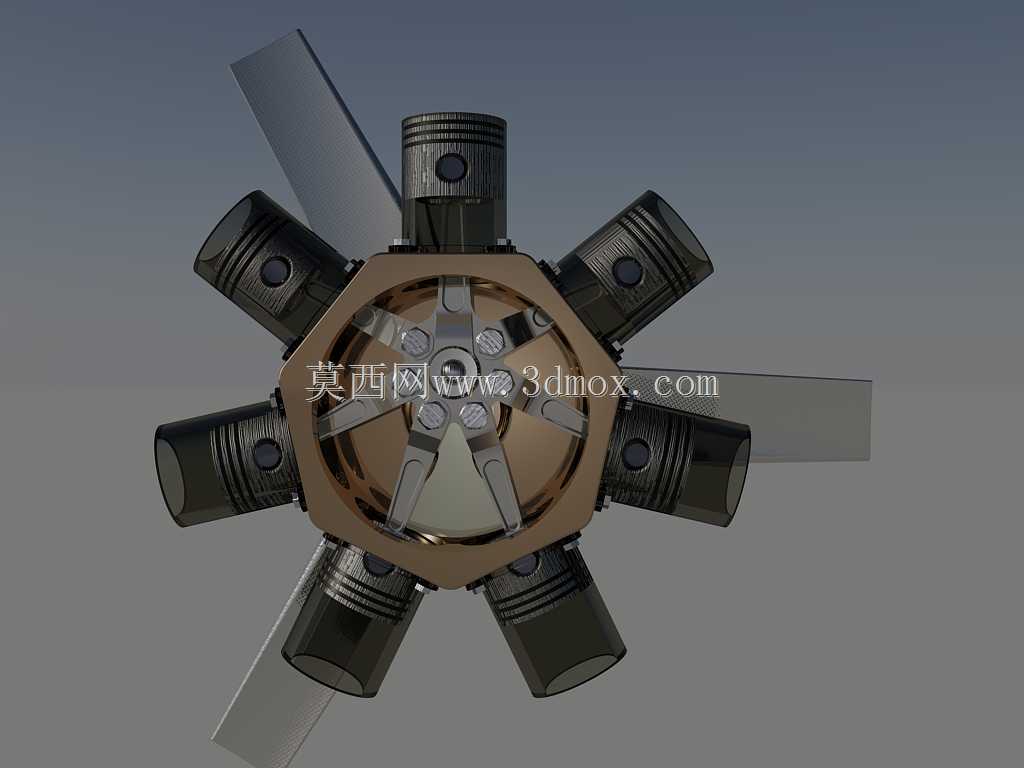

　　设计过程中首先要敲定的是中心回转体的安装基准。整个转子的所有运动部件都围绕中心主轴的轴线做定轴回转，因此中心曲轴的同轴度公差是整个结构的精度核心：各连杆轴颈相对于主轴颈的相位角必须严格均分360度圆周，相邻两个做功单元的相位差根据缸体数量匹配对应的曲柄转角，保证各单元的动作依次衔接，输出扭矩的波动区间控制在合理范围。中心的机架采用多边形镂空结构，既作为各缸体的安装定位基体，也为内部的曲柄、连杆运动预留出足够的避让空间，镂空的腹板结构在保证整体刚性的前提下，尽可能削减了转子自身的重量，降低回转时的离心载荷。

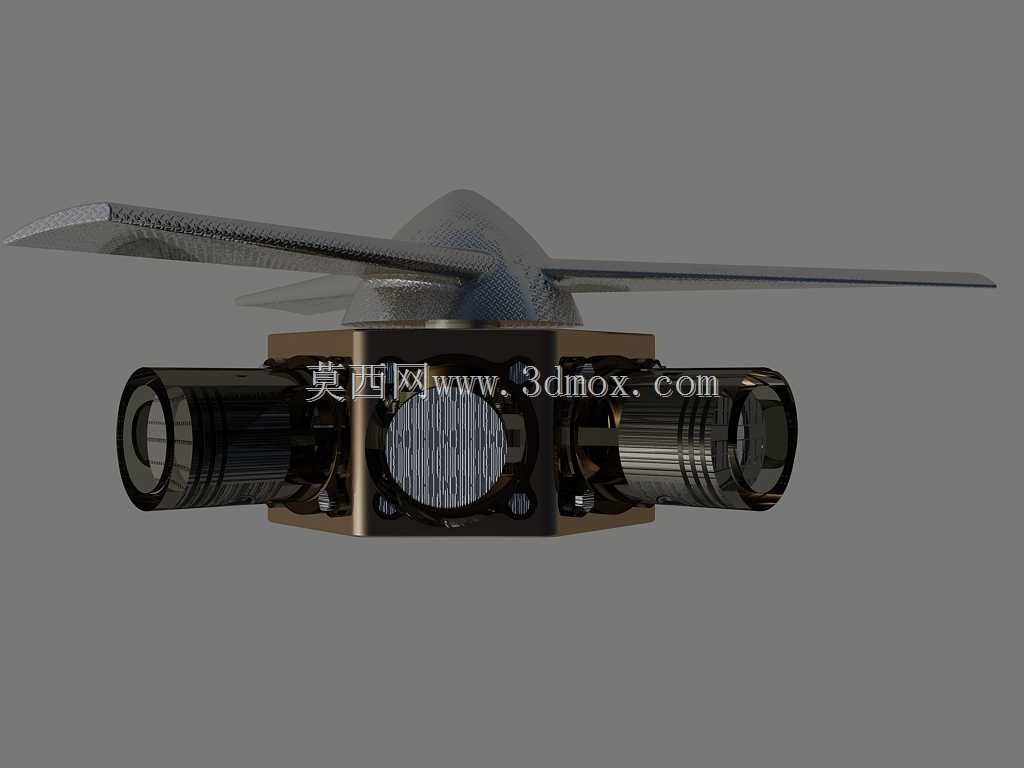

　　外形尺寸与安装边界的匹配是这类结构落地时的重点。整个转子的最大外轮廓由周向最外侧的缸体端面决定，径向尺寸从中心主轴轴线到最远缸体端部为最大回转半径，设计时需要在设备安装腔的内壁预留至少5到10毫米的安全间隙，避免转子高速回转时与腔壁发生刮擦。轴向方向的尺寸主要由两端的主轴支撑轴段长度决定，两端轴伸的直径、键槽尺寸需要和配套的轴承、负载联轴器完全匹配，安装时两个支撑轴承的同轴度需要控制在0.02毫米以内，防止主轴运转时出现挠曲变形。缸体的安装法兰面与中心机架的结合面需要加工出定位止口，保证每个缸体的中心线都精准通过主轴的回转中心，若缸体轴线出现偏斜，活塞在缸套内滑动时会出现偏磨，不仅会增大运动阻力，还会大幅缩短密封件的使用寿命。

　　结构细节上，每个活塞的外圆柱面都设计有环槽，用于安装密封环和导向环，密封环负责隔离缸体前后腔的介质，导向环则避免活塞金属面直接与缸套内壁接触，降低摩擦损耗。连杆的两端分别采用活塞销和曲柄销铰接，铰接位置配置滑动轴承衬套，衬套的油槽布局需要和整机的润滑路径对应，保证运转时铰接副能得到持续的润滑。转子外露的回转部件全部做了圆角过渡处理，不存在突出的尖锐棱边，既降低回转时的风阻，也避免装配维护时造成磕碰损伤。这类结构在教学演示场景中，可以直观展示曲柄连杆机构的运动转换原理，在特种动力设备开发中，也能作为高功率密度动力单元的核心转子结构使用，建模时所有运动部件的配合间隙都按照实际装配公差设定，可直接用于运动仿真验证机构的运动干涉情况。
