Gilera摩托车风冷发动机气缸结构

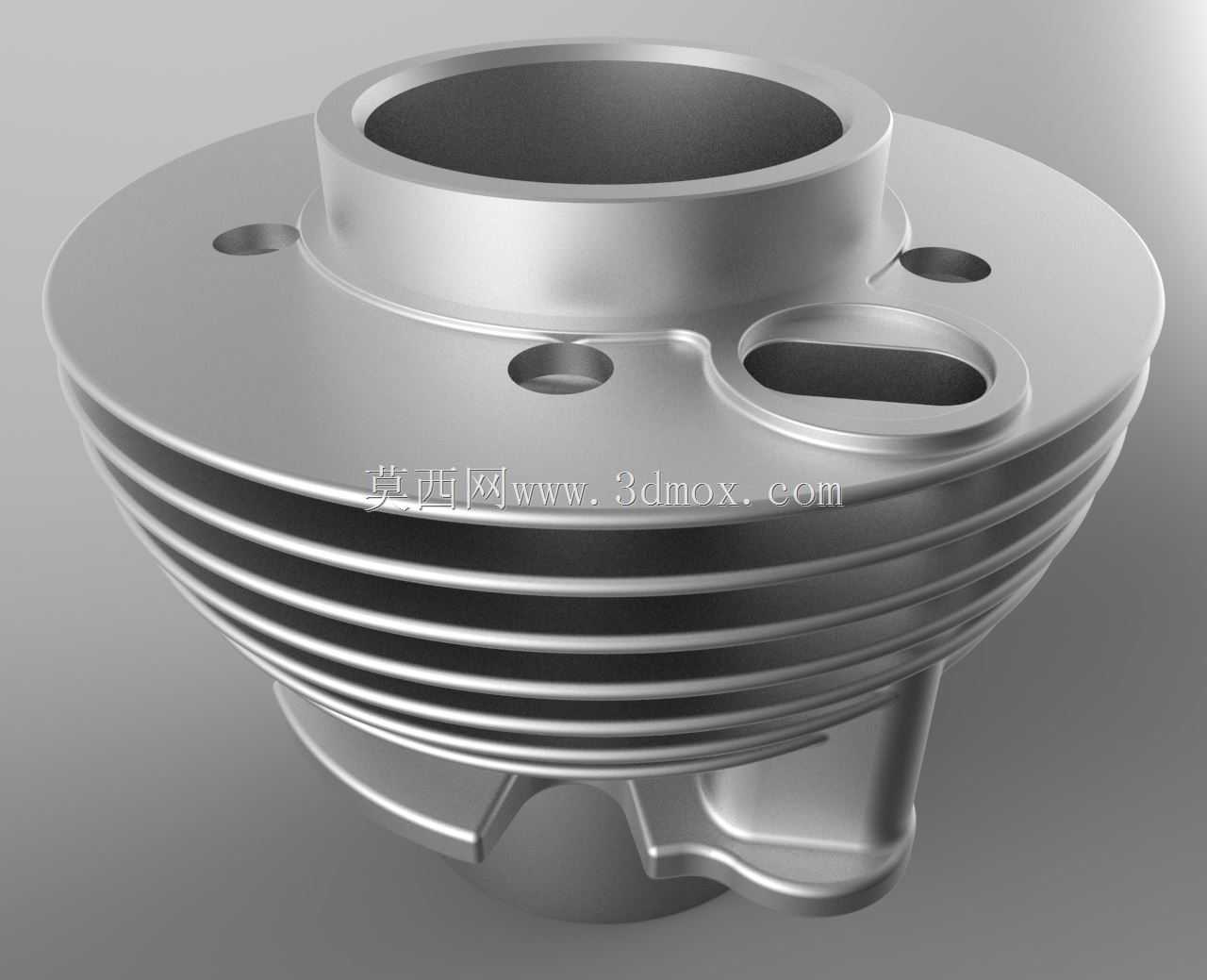

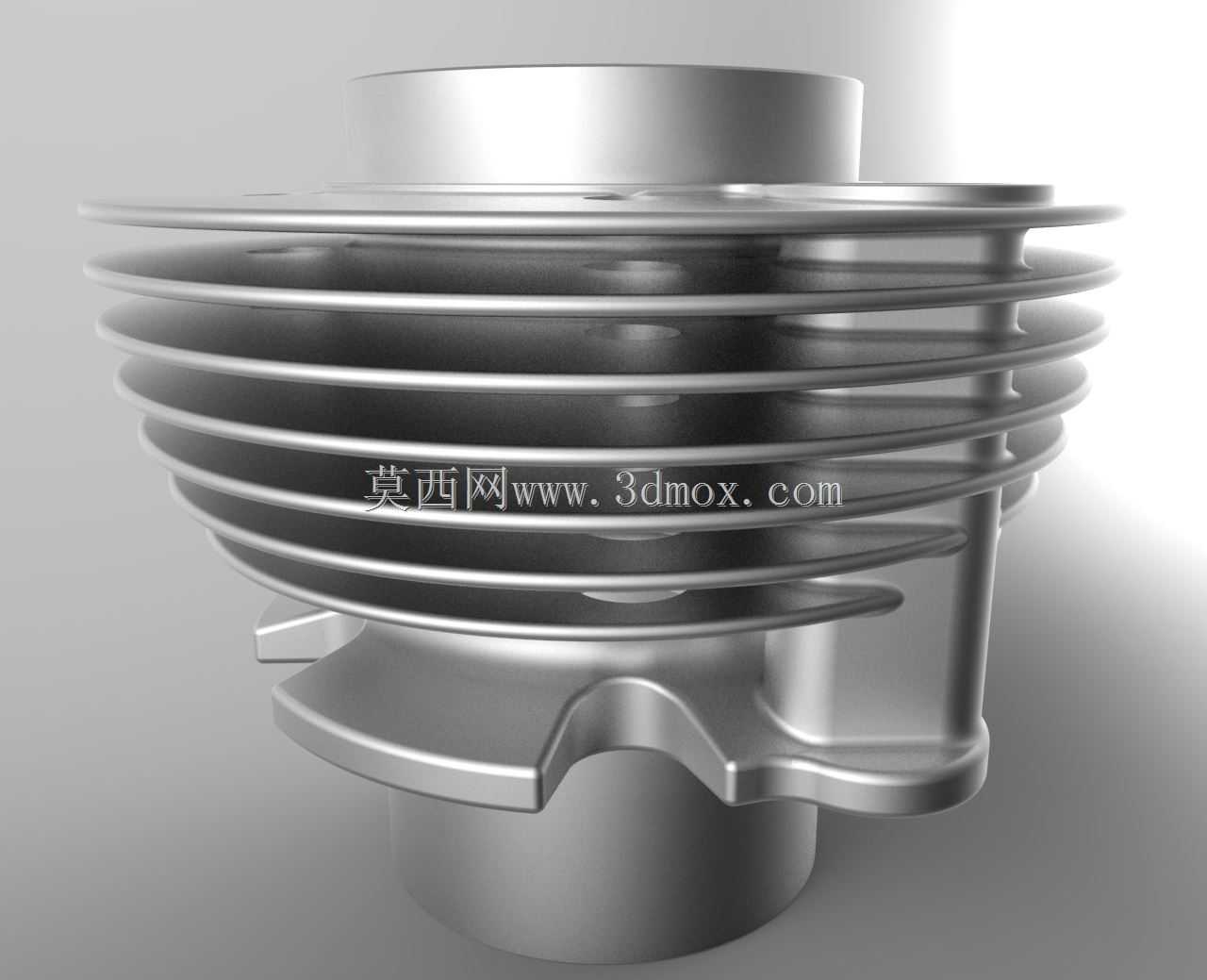

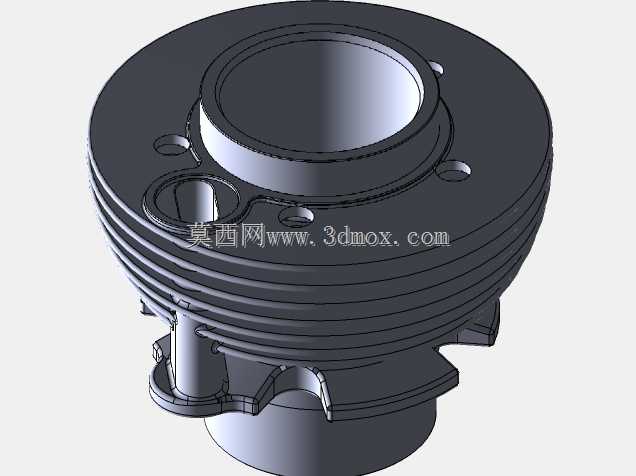

　　该三维结构围绕小排量摩托车风冷发动机的气缸总成展开，建模对象直接对应发动机燃烧做功与活塞导向的核心区域。气缸上部为缸头安装结合面，法兰盘上分布有螺栓过孔、定位孔以及异形避让槽，用于与气缸盖完成贴合定位，并保证缸盖螺栓、油道或气道周边结构在装配时不发生干涉。中部密集布置的环形散热鳍片是风冷机型的典型特征，鳍片沿缸体外周逐层展开，通过增大与空气的接触面积，把活塞往复运动和燃烧过程传递到缸壁的热量持续散出。车辆行驶时，迎面气流经过鳍片间隙形成强制对流，即使在低速、爬坡或持续高负荷工况下，也能帮助缸体维持相对稳定的工作温度，避免局部过热引起润滑失效、活塞膨胀卡滞或密封性能下降。下部结构则衔接曲轴箱区域，缸筒外壁与安装座之间设置加强过渡，保证缸体在爆发压力、螺栓预紧力和热变形共同作用下仍具有足够刚度。

　　从实际用途看，气缸是摩托车发动机中约束活塞运动、形成燃烧室侧壁并参与热量管理的关键零件。活塞在缸孔内高速往复运动，混合气燃烧产生的高压气体作用于活塞顶面，再通过连杆转化为曲轴旋转动力。缸孔内壁需要提供稳定、耐磨且圆度良好的导向表面，外部鳍片则承担热交换功能，上端法兰负责缸盖密封边界，下端安装结构负责与箱体对齐。该模型把这些功能区域整合在同一零件中，能够用于发动机总布置校核、散热外观评审、装配关系检查以及教学演示。

　　结构设计上，上端法兰并非简单圆形平板，而是根据缸盖结合面形状、螺栓位置和周边零件空间进行了轮廓扩展。多个圆孔服务于紧固件穿过或定位，长圆形开孔则体现了对相邻零件轮廓的避让。法兰与缸筒交接处采用圆角过渡，可降低应力集中，尤其在螺栓压紧和热循环反复作用下，圆角区域能够减少裂纹萌生风险。散热鳍片的层数、外径和间距直接影响散热能力与外观比例：鳍片过密会增加气流阻力，泥沙和杂物也容易堆积；鳍片过疏则换热面积不足。模型中鳍片呈水平环状布置，边缘与缸体外形协调，既保留风冷发动机的机械感，也便于在三维环境中观察空气流经路径。

　　下部缸体外侧可见支撑和安装特征，这些结构在装配时与曲轴箱形成定位关系。缸体中心孔必须与箱体内曲轴、连杆轴线保持准确位置关系，否则活塞运行中会产生偏磨，增加摩擦阻力并缩短活塞环寿命。建模时需要重点控制缸孔轴线与下端安装面的垂直度、上端法兰面的平面度以及螺栓孔分布圆位置。对于风冷单缸机而言，缸体还会因温度梯度产生不均匀膨胀，鳍片根部、法兰过渡区和安装座附近都是结构评审中需要关注的部位。

　　安装边界方面，上部法兰轮廓决定缸盖贴合范围，孔位决定紧固件排布；下部圆柱和支脚结构决定进入曲轴箱的配合区域；外周最大鳍片直径则决定发动机在车架内的横向空间。整车布置时，需要确认鳍片与车架管材、油箱底部、线束、排气管及导流罩之间留有足够间隙，既要避免机械接触，也要保证冷却气流能够顺利穿过鳍片。若用于维修或改装场景，该结构还可帮助理解气缸垫片压紧区域、缸盖螺母安装顺序以及散热片受外物击碰后的薄弱位置。

　　在三维建模处理中，这类零件适合以缸孔轴线为基准建立主体，先完成缸筒和法兰的回转特征，再通过阵列或逐层轮廓方式形成散热鳍片。安装孔、避让槽和下部支脚属于后续切除与附加特征，应在主体几何稳定后建立，并保持特征命名与装配逻辑一致。评审时可从截面检查缸壁厚度、鳍片根部圆角、法兰承压面积和孔边距离，也可在装配体中验证活塞上行极限、气门或缸盖零件边界、螺栓工具空间以及箱体配合面关系。整体结构紧凑，功能分区清晰，能够较完整地呈现摩托车风冷气缸从燃烧密封、活塞导向到散热安装的工程设计要点。
