斯特林动力电机教学演示结构

　　这套结构围绕小型外燃式热机的工作循环展开，把斯特林循环中容易被原理图忽略的空间关系、运动干涉和装配顺序完整呈现出来。实际使用场景主要集中在高校工程训练中心、职业院校机械基础课堂、科普展馆互动展台以及个人机械原理实验台。它不是面向量产配套的工业动力机组，而是用于说明封闭工质在冷热端之间周期性膨胀、压缩时，如何通过置换活塞和动力活塞的相位差输出连续旋转运动。

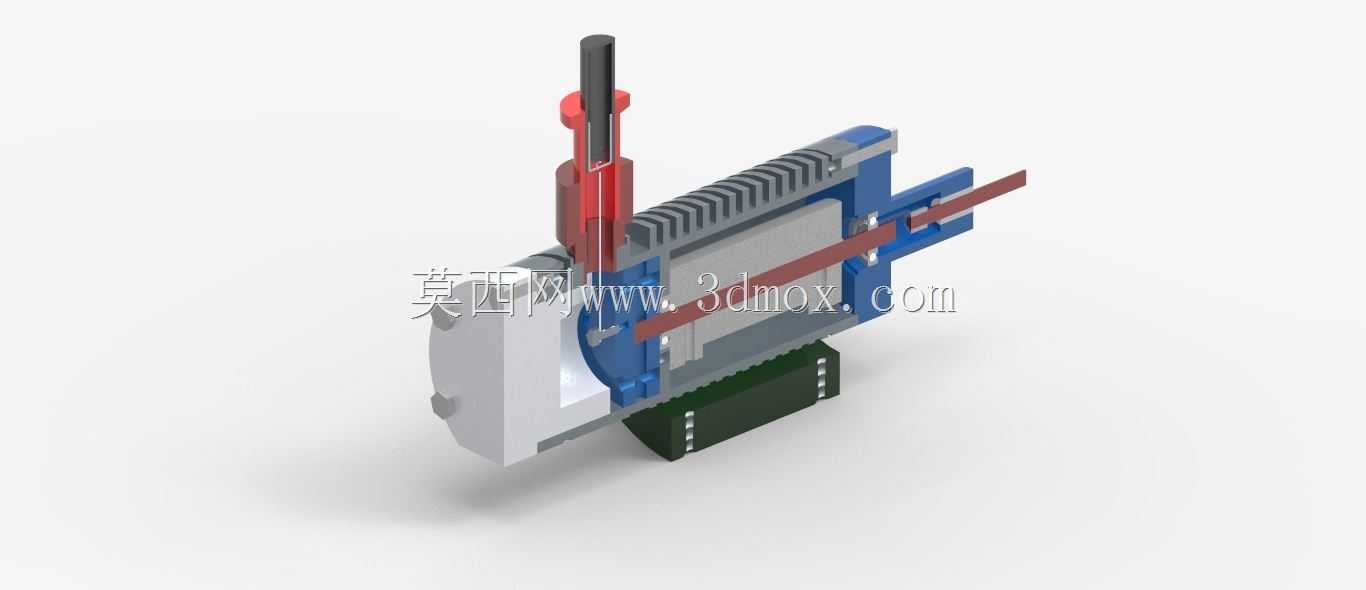

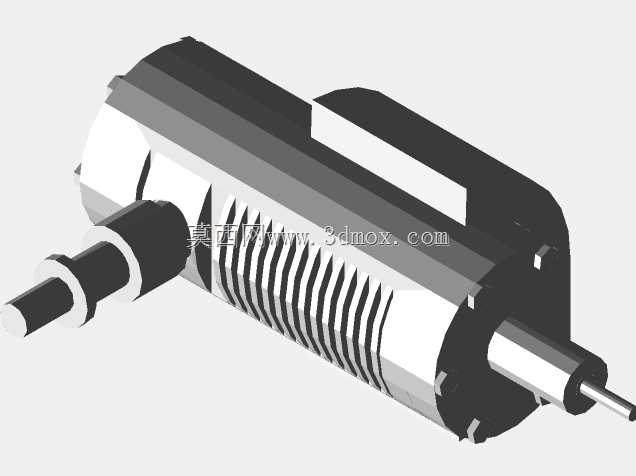

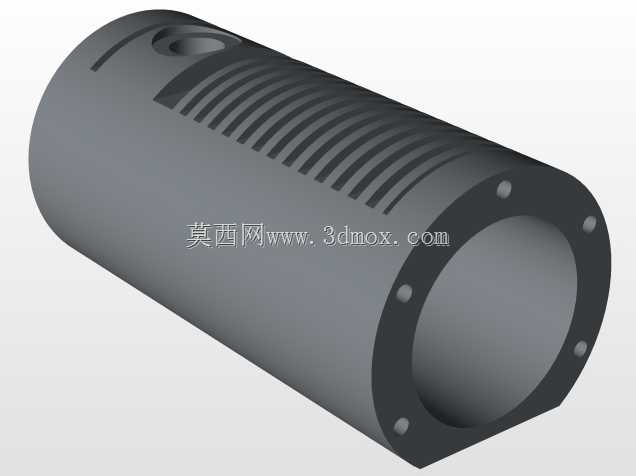

　　从功能划分看，模型包含热源作用端、换热肋片区、气缸腔体、置换构件、曲柄连杆传动段、飞轮蓄能段、动力输出轴以及底部支撑与安装座。红色竖向构件对应热端工作区域，蓝色和银灰色部分承担缸体、导向及传动连接，深色底座提供整机定位。散热肋片沿缸体外侧连续布置，目的是在演示结构中明确冷端换热边界；真实样机中，该区域需要保证足够的换热面积，并使热端与冷端之间形成稳定温差。

　　结构设计上，最需要关注的是两个活塞运动之间的相位关系。斯特林机构不能只把零件按外形堆叠，置换活塞负责推动工质在热腔、冷腔和回热通道之间迁移，动力活塞则负责把气体压力变化转化为机械功。若曲柄转角、连杆长度和活塞行程搭配不当，轻则出现死点难以越过，重则造成连杆与缸壁、摆臂与机架碰撞。三维结构中把曲轴、连杆、滑块和导向件的相对位置拆开表达，便于检查运动包络，也方便在教学时逐段说明吸气、加热膨胀、冷却压缩等过程在机械上的对应动作。

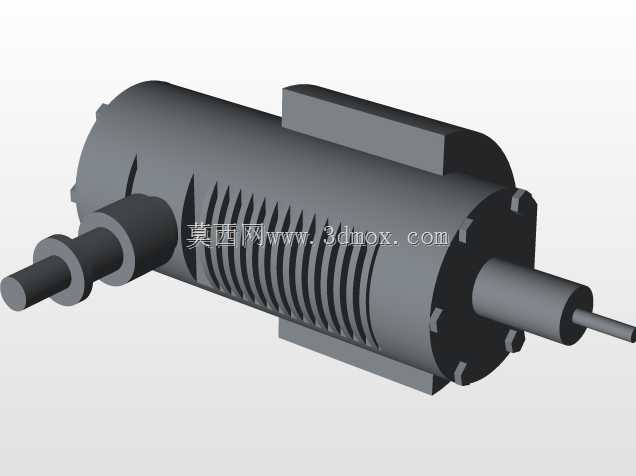

　　安装边界方面，整机呈长条卧式布置，热端竖向上方保留操作和观察空间，侧向伸出的杆件对应动力传递或调节路径，底部深色座体承担固定面。布置到实验台时，不能只按底座投影预留位置，还要考虑曲柄旋转半径、飞轮外圆、连杆摆动范围以及热源安放距离。热端附近应避免贴近易燃件和线缆，冷端肋片周围则要保留自然对流空间；若用于课堂长时间演示，支撑座需要增加隔热垫或金属支架，减少热量向台面传递。

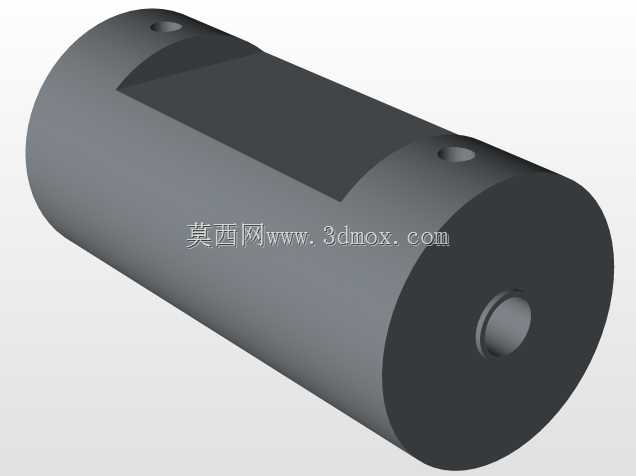

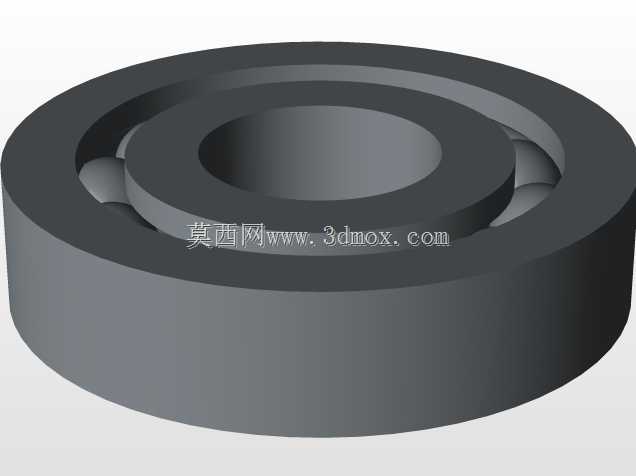

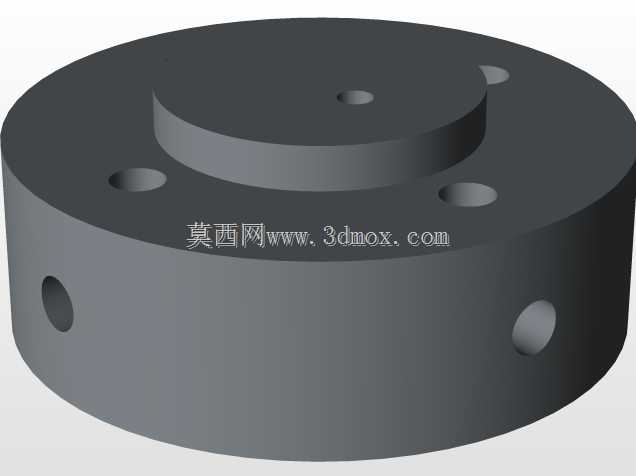

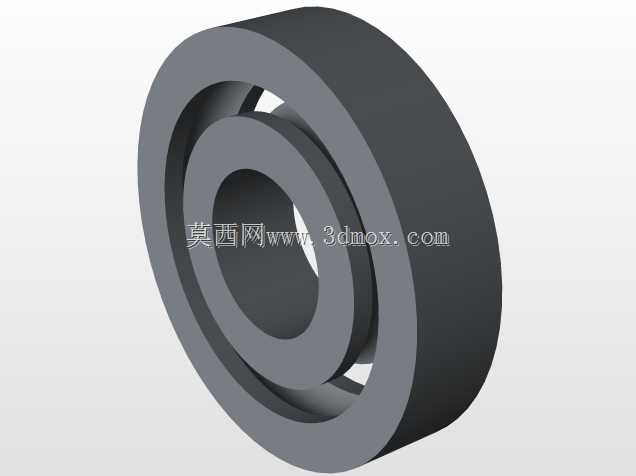

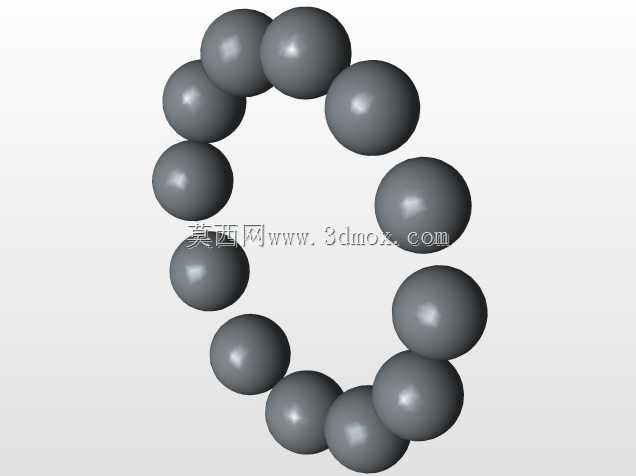

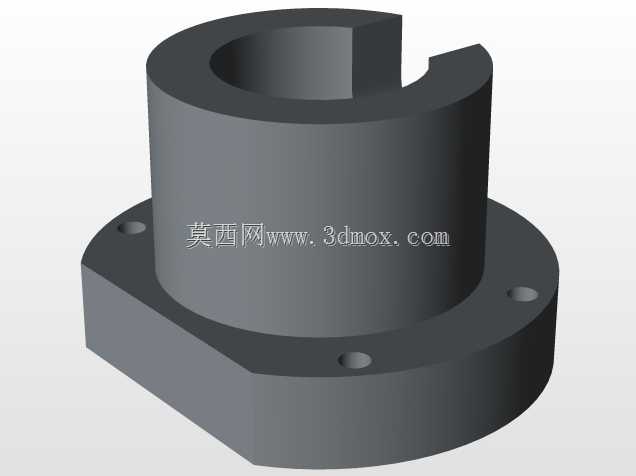

　　从建模和加工验证角度看，气缸同轴度、活塞杆直线度、曲轴轴承孔平行度是影响样机运转的关键。缸体与端盖之间应设置可靠密封，连杆销孔需要控制间隙，飞轮则承担储存动能、帮助机构越过止点的作用。模型把细小销轴、夹块、连接片和紧固件都保留出来，能够指导设计者核对装配层级：先固定缸体与底座，再装入置换构件和动力活塞，随后调整曲柄相位，最后安装飞轮并手动盘车检查全周运动。

　　在工程教学中，这类结构的价值不只是展示一台会转动的热机，更在于把热力学循环、机构运动学、密封设计、热管理和装配工艺放到同一个实物框架里。设计者可以据此继续优化回热器结构、减小摩擦阻力、调整飞轮惯量，也可以把透明缸体、温度测点和转速测量装置加入实验方案，使演示模型进一步变成可测量、可调试的原理验证装置。
