立式双耳铰接支撑压合工装结构

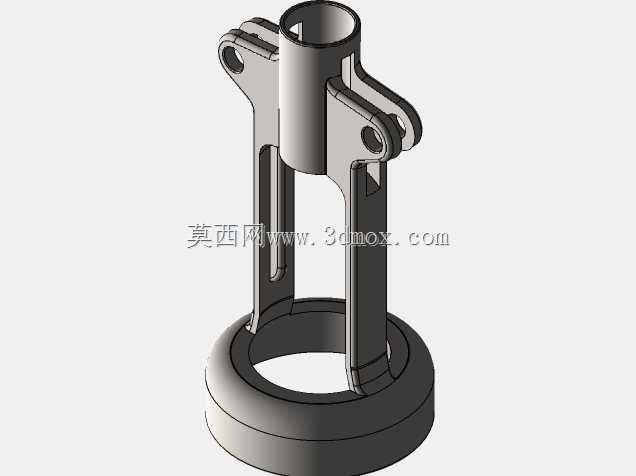

　　这套立式支撑构件在小型手动压装工位、实验室试样夹持台以及桌面级装配辅具中比较常见，整体采用底座承载、双侧立板导向、顶部铰接受力的布局。底部圆盘形基座承担整机稳定作用，较大的接触面积可以把上部压合或支撑时产生的竖向载荷分散到工作台面，减少局部压强；基座外缘设置凸台和圆角过渡，既增强刚性，也避免装配时锐边划伤操作人员。上部圆筒段作为主要受力通道，内孔可穿入压杆、导柱或调节螺杆，圆柱外壁与两侧耳板连成一体，形成封闭传力路径。两侧耳板上的同轴孔用于铰接销轴、锁紧手柄或联动压臂，孔位对称布置，能够保证侧向受力均衡，防止单侧偏载导致立板扭曲。中间长槽式开口是工件取放和操作观察的空间，槽口宽度需要结合被夹持件的最大外形确定，

　　两侧薄壁立板在开槽后仍保留足够截面，通过根部圆角和顶部加厚区缓解应力集中。从实际使用角度看，这类构件常作为简易压力装置的主体框架：顶部圆筒安装可调螺杆，螺杆下端连接压头，底部圆盘上放置待压装零件，转动螺杆即可完成轴承压入、塑料件铆合、小试样定位等动作；双耳孔则可连接快速夹钳或杠杆机构，把手动输入力放大后传递到压头。设计时先确定工作行程与开口高度，开口高度要保证工件放入、压头下行以及操作人员手部操作空间，再根据最大压合力估算立板厚度和耳板孔间距。底座直径通常取上部主体宽度的两倍左右，确保在承受偏置载荷时整机不倾覆；顶部圆筒内径与导杆采用间隙配合，外壁厚度按抗弯和抗挤压需求选取，耳板孔中心到圆筒轴线的距离不宜过大，

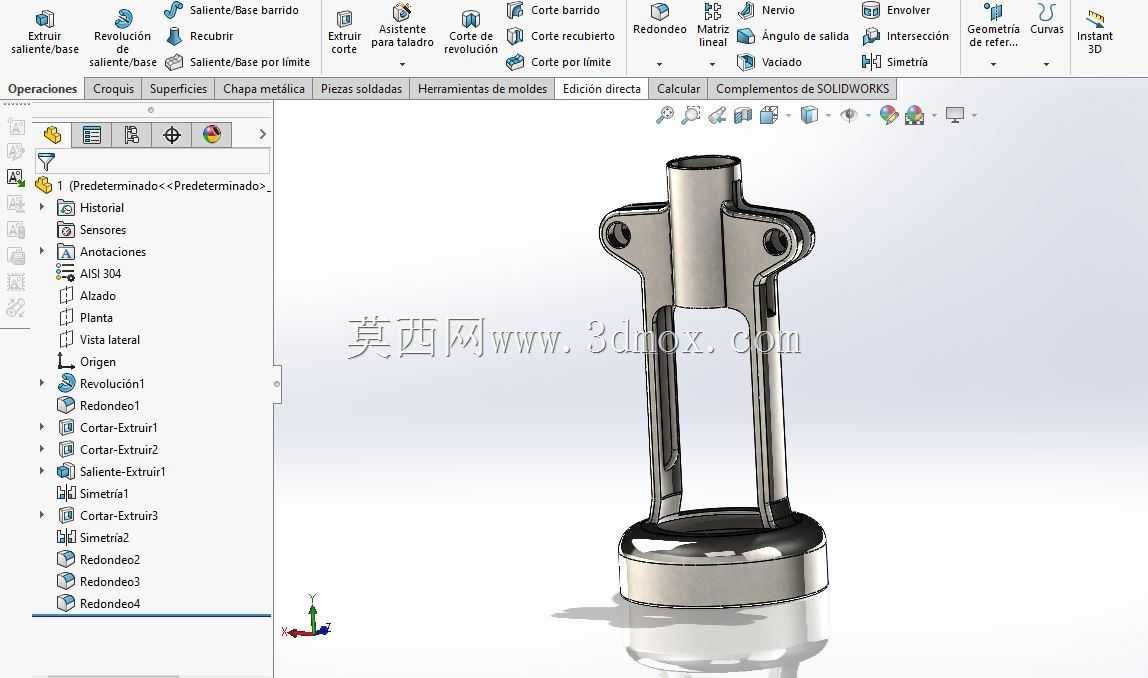

　　否则会在铰接处产生附加弯矩。模型中多处采用回转特征与拉伸切除组合构建：底座、顶部圆筒通过回转生成基本轮廓，双耳板和中间开槽采用拉伸对称建模，孔位、圆角和倒角依次添加，这种建模方式特征树清晰，后期修改槽宽、孔距或整体高度时只需调整少数草图尺寸。表面处理上，承载面与销轴孔需要较高光洁度，底座底面建议加工平整以保证放置稳定，外露棱边全部倒圆。装配校核时要关注销轴穿过双耳后的同轴度，以及压杆运动轴线与底座支撑面的垂直度，这两项精度直接影响压装质量。若用于频繁受力场景，可在耳板孔内加装衬套，底座下方增加防滑垫或螺栓固定孔；若用于轻载定位，则可适当减薄立板并在槽侧增加刻度标识。整体结构没有复杂曲面，加工方式以铣削、车削和钻孔为主，适合小批量机加工或3D打印验证，在工装夹具设计、手动压合设备改造和教学演示中都具有较好的参考价值。
