2.54间距双排直插排针连接器结构

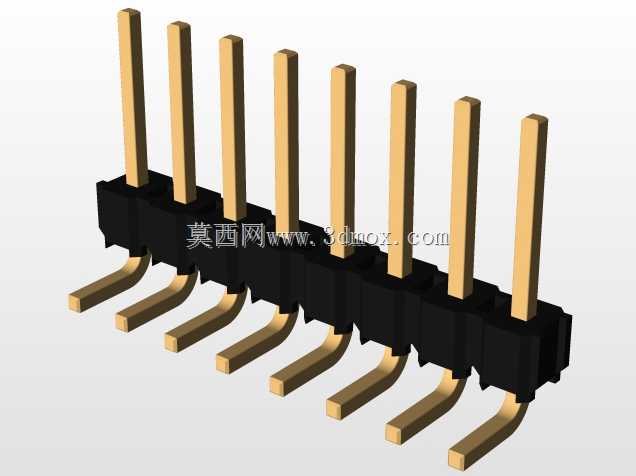

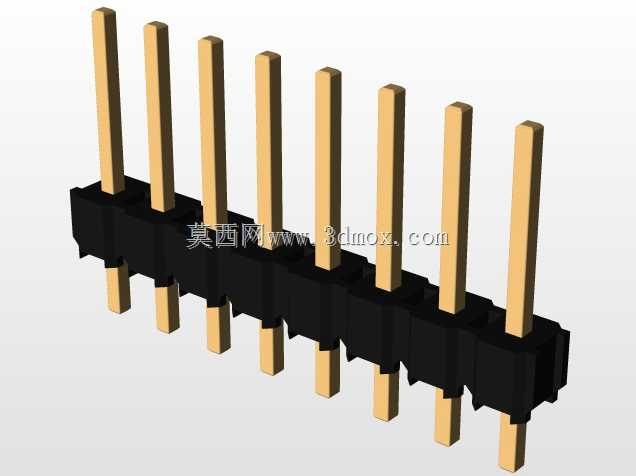

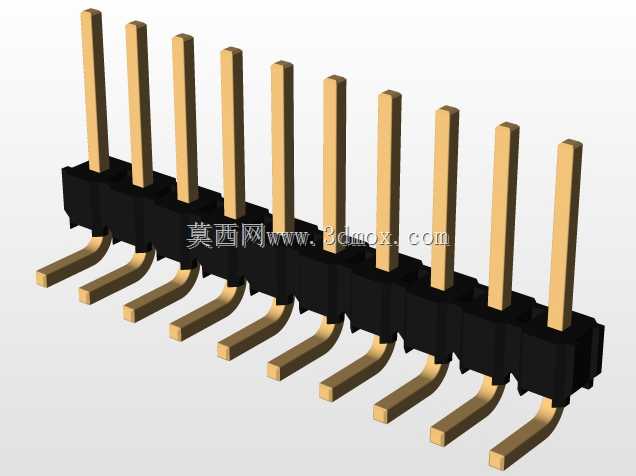

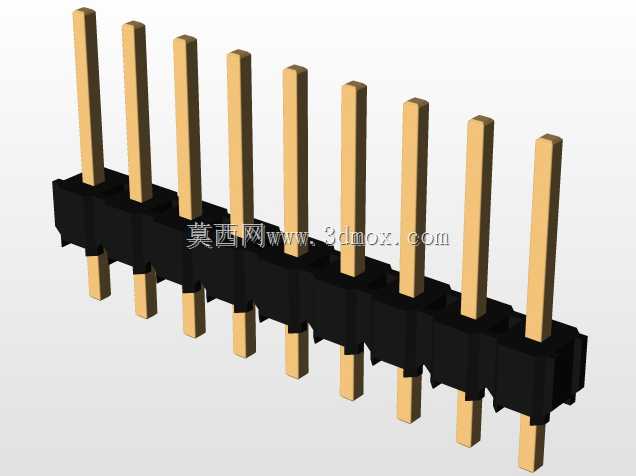

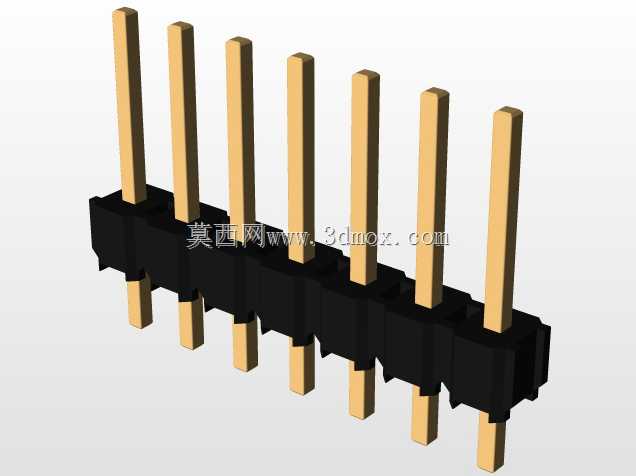

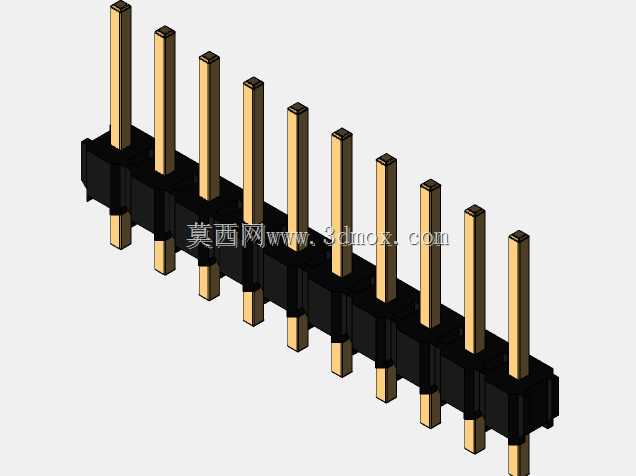

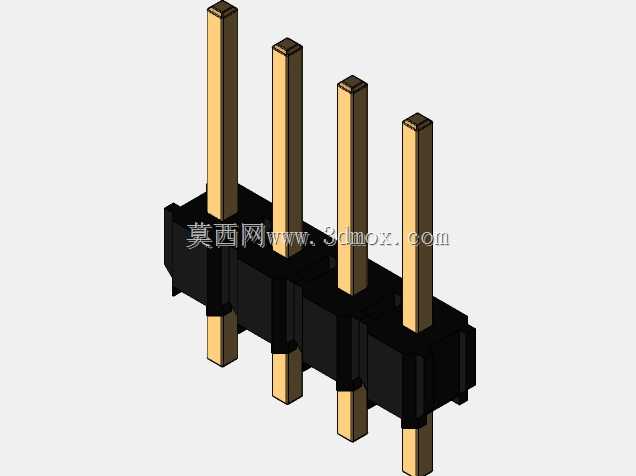

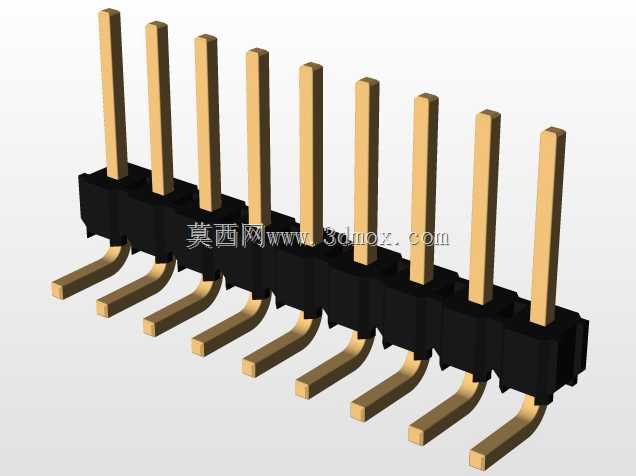

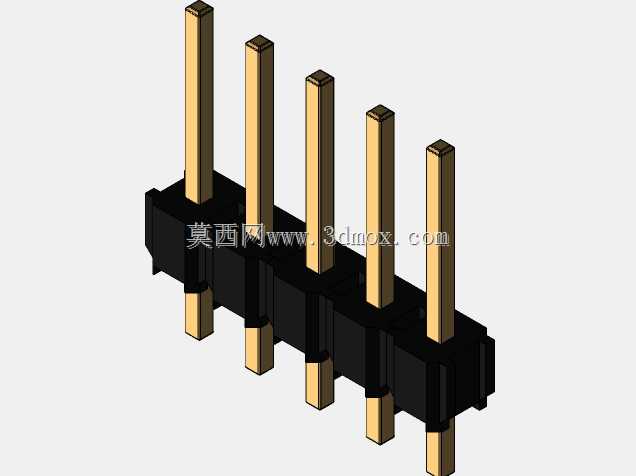

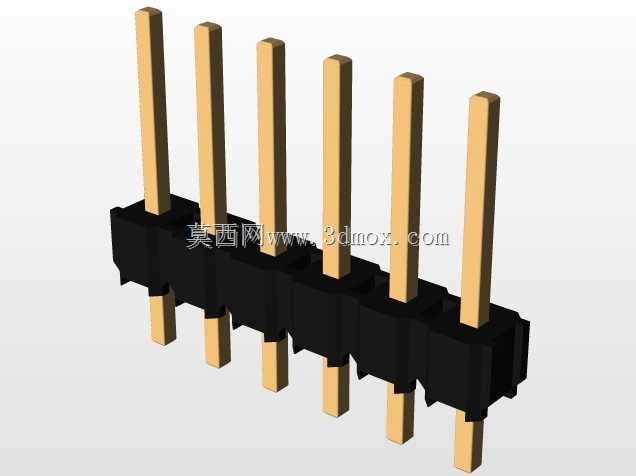

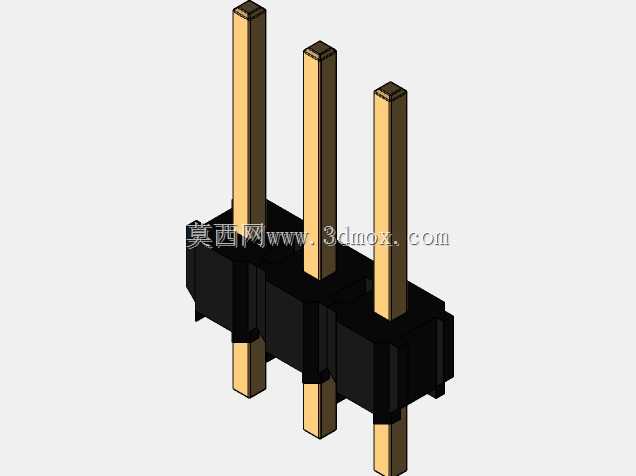

　　该模型呈现的是电子设备内部常用的双排直插排针连接器，针距按2.54毫米标准网格布置，针体总高度约12.5毫米，黑色绝缘基座承托上下两侧金属插针，形成贯穿式焊接与对接结构。此类排针广泛出现在控制板、电源板、通信模块、仪器仪表主板以及小型自动化设备的PCB互连场景中，主要用于板对板、板对线束或板对测试工装之间的信号与低压电源传输。

　　从实际装配角度看，2.54毫米间距是电子设计中最常见的互连网格之一，能够与标准圆孔排母、杜邦线端子、测试夹治具以及通用穿孔焊盘配合。模型中每根金属针沿基座上下伸出，下端用于插入印制板孔并进行波峰焊或手工焊接，上端用于与排母或跳线端子插接。双排布置在有限板宽内增加了触点数量，同时保持行列对齐，便于原理图封装、PCB封装和结构空间的统一校核。

　　黑色基座并非简单块状外形，其侧面和底部带有分段式挡墙、定位凸台及局部加强结构。这些细节在建模时不能随意省略，因为它们会影响相邻元件的安全间隙、塑胶本体的脱模方向以及自动插件机吸嘴或导向机构的夹持路径。基座下方伸出的针脚长度需要结合板厚、焊环尺寸和焊接工艺预留；若针脚过长，过炉后可能触碰壳体或相邻走线，若过短，则会造成穿孔焊接浸润不足。上端插针的有效接触长度则要保证排母完全扣合后仍有足够插入深度，避免振动后出现接触松脱。

　　金属针采用方形截面，有利于在圆孔或弹性端子中形成稳定接触，也便于在三维装配中检查针位是否与PCB孔心重合。针体顶端和底端的端部边界在模型中明确表达，可用于干涉检查：上端需要考虑插拔空间、外壳开孔以及线束弯曲半径，下端需要考虑焊点高度、板底间隙和支撑柱高度。对于整机结构工程师而言，排针虽然体积小，却常常决定壳体开窗、隔板过孔和模块堆叠方向，因此在布局阶段就应把它作为实体约束纳入整机模型。

　　设计思路上，这类排针强调标准化、可替换性和批量装配效率。塑胶本体提供绝缘隔离与针体保持力，金属针承担导电和机械定位，两种材料的分工清晰。建模时可先按2.54毫米阵列建立针体，再围绕针位构建绝缘基座，随后补充相邻针位之间的隔筋、侧面防错轮廓和底部焊接避让区。若用于设备选型，还应结合电流负载、接触电阻、插拔次数、工作温度和焊接耐温条件核对具体规格；若用于PCB设计，则需保证孔位、丝印外框和禁布区与实体模型一致。

　　在维修和试制场景中，该类排针也常作为调试接口使用，例如连接下载器、信号采集线或临时扩展板。由于针脚密集，结构设计时需要在排针周围预留手指和夹具操作空间，避免靠近高大电容、散热器或壳体侧壁。模型通过完整表达双排针、绝缘座、端部边界和安装姿态，能够帮助工程师在开板或整机堆叠前完成空间校核，减少后期因插针高度、焊接间隙或对接方向错误带来的返工。
