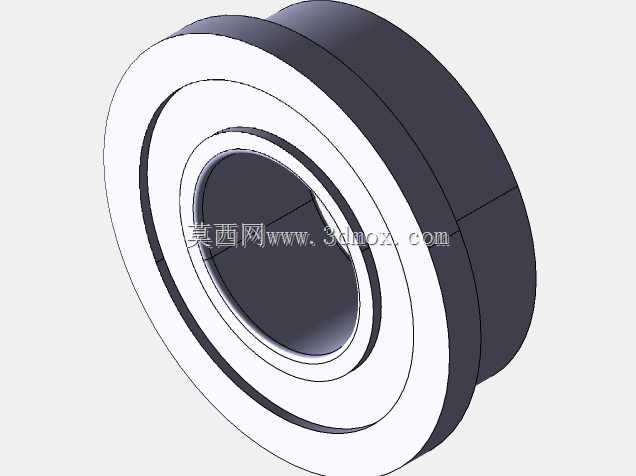

公制带法兰双挡边微型深沟球轴承

　　这类带法兰外圈的公制微型深沟球轴承，在轻载精密传动场景里的使用频率远高于普通平端面轴承，很多初次做小型设备结构的工程师容易忽略外圈止口的定位价值，最后在装配阶段反复调整轴系窜动、端盖压紧余量，既拖慢装配节拍，也容易在批量生产时出现同轴度超差的问题。从实际装机的工况来看，这类轴承最常出现在小型伺服输出端、精密导引辊轴、办公自动化走纸机构、小型检测设备的摆臂回转位、通讯外设的转动铰接结构里，它不需要额外加工轴承端盖做轴向限位，依靠外圈一端延伸出的法兰凸缘，直接贴靠在安装墙板的轴承座端面，就能同时承担径向承载和单向轴向定位的作用，安装孔的加工公差也可以适当放宽，不用在薄壁钣金墙板上加工复杂的止口沉槽，对薄板材、塑料注塑机架的适配性特别友好。

　　从结构设计逻辑拆解，这款轴承的主体采用标准深沟球滚道构型，内圈、外圈、滚动体、保持架的配合关系完全沿用公制微型轴承的成熟配合体系，滚道沟曲率经过匹配优化，既能承受稳定的径向载荷，也可以承受一定数值的双向轴向载荷，在轴系出现小幅挠曲、安装存在轻微对中偏差的时候，滚道和钢球的接触应力不会出现陡增，运转卡滞的概率比不带密封的开式轴承更低。轴承两侧自带防尘盖结构，把内部润滑脂封闭在滚道腔体内部，在普通车间环境、办公设备内部、户外轻度扬尘的使用场景下，不需要定期补充润滑脂，防尘盖和内圈外圈的间隙经过控制，既不会接触摩擦产生额外运转阻力，也能阻挡大部分粉尘、纤絮、细碎碎屑进入滚道，避免钢球和滚道出现磨粒磨损。外圈一端一体成型的法兰凸缘是整个零件最核心的结构特征，凸缘的外径大于轴承外圈的主体外径，装配时轴承从墙板的一侧压入轴承安装孔，直到法兰端面完全贴紧墙板侧面，轴向位置就直接被确定，不需要在墙板另一侧加装卡簧、止动环或者压盖，零件数量更少，装配工序里也省去了卡簧钳对位、端盖拧螺丝的步骤，对自动化装配线的兼容性很强。

　　做结构选型和三维布局的时候，首先要明确几个安装边界尺寸：轴承内圈的内孔是和转轴配合的基准，公制系列的内径公差取常规微型轴承的过渡配合区间，转轴的配合轴颈推荐按照基孔制加工，既可以保证内圈和轴同步回转不打滑，也方便压装或者冷装作业；轴承外圈的主体外径和墙板上的安装孔形成间隙配合，压入时的导向段长度要和外圈主体宽度匹配，不能让安装孔的边缘直接顶到法兰和外圈的衔接圆角位置，避免出现应力集中导致法兰根部开裂。法兰凸缘的厚度通常比较薄，在做轴向压紧校核的时候，不能把过大的轴向预紧力直接作用在法兰端面上，法兰的核心作用是轴向定位而不是承受大的轴向冲击，如果工况存在较大的往复轴向载荷，还是要在轴端增加弹性挡圈或者锁紧螺母做轴向限位，法兰仅承担装配过程中的定位和低速轻载下的防窜动作用。

　　建模过程中要特别留意几个容易被忽略的细节：内外圈的倒角、法兰根部的过渡圆角不能直接做成直角清根，实际零件在热处理和磨削加工时，直角位置会出现应力集中，量产时容易出现淬火裂纹，三维模型里保留合理的圆角，后续出工程图的时候也能直接标注圆角要求，避免加工方按尖角制作。两侧防尘盖的轮廓要和内外圈的密封槽位置对应，不能在模型里把防尘盖和滚动体做成干涉结构，很多新手建模时只拉伸外圈和内圈的实体，忽略了内部钢球的排布直径和保持架的空间位置，做干涉检查的时候才发现密封盖和钢球位置冲突。钢球的数量按照公制微型轴承的标准排布，周向均匀分布在滚道中心圆上，保持架的兜孔间隙要留出合理的活动余量，模型装配时不要把钢球和滚道设置成全约束零间隙，否则后续做运动仿真的时候会出现过约束报错。

　　在实际装机验证阶段，这类法兰轴承的优势会体现得非常明显：普通无法兰微型轴承装入墙板通孔后，轴向位置没有基准，装配时工人需要反复调整轴承压入的深度，压入过深会蹭到内部的传动零件，压入过浅则轴系回转时会出现窜动；带法兰的结构压装到法兰贴紧墙板就到位，深度一致性非常好，批量装配的尺寸波动可以控制在很小的范围内。如果是用在塑料注塑机架上，法兰的端面还可以把轴向载荷分散到更大的接触面积上，避免轴承外圈直接压在塑料孔壁上出现塑料蠕变、轴承外圈松转的问题。针对需要频繁拆装维护的铰接部位，法兰结构也能让轴承拆卸时的受力点更明确，用顶拔器勾住法兰端面就能把轴承整体从安装孔里顶出，不会像普通轴承那样只能从另一侧敲内圈，容易把滚道敲伤导致轴承噪音变大。

　　做轴系布局时还要预留出轴承的轴向活动间隙，内圈随轴回转时，内圈的端面不要和两侧的传动零件、防尘结构发生摩擦，法兰所在的一侧墙板表面要保证平面度，若墙板表面存在焊接凸起、注塑飞边，会导致法兰贴合不实，轴承装入后出现外圈倾斜，回转时径向跳动超差。对于运转转速较高的工况，要校核轴承的极限转速和润滑脂的适用转速区间，法兰侧不要紧贴密封海绵或者橡胶件，避免运转过程中持续摩擦生热，导致润滑脂提前老化失效。整体来看，这款轴承的结构把定位、承载、密封三个功能集成在一个极小的零件单元里，在轻量化、小型化设备的结构设计中，能大幅简化安装部位的结构设计，减少周边配套零件的数量，是轻载精密回转机构里性价比非常高的标准件选型方案。
