车间手推式剪叉升降搬运台车结构设计

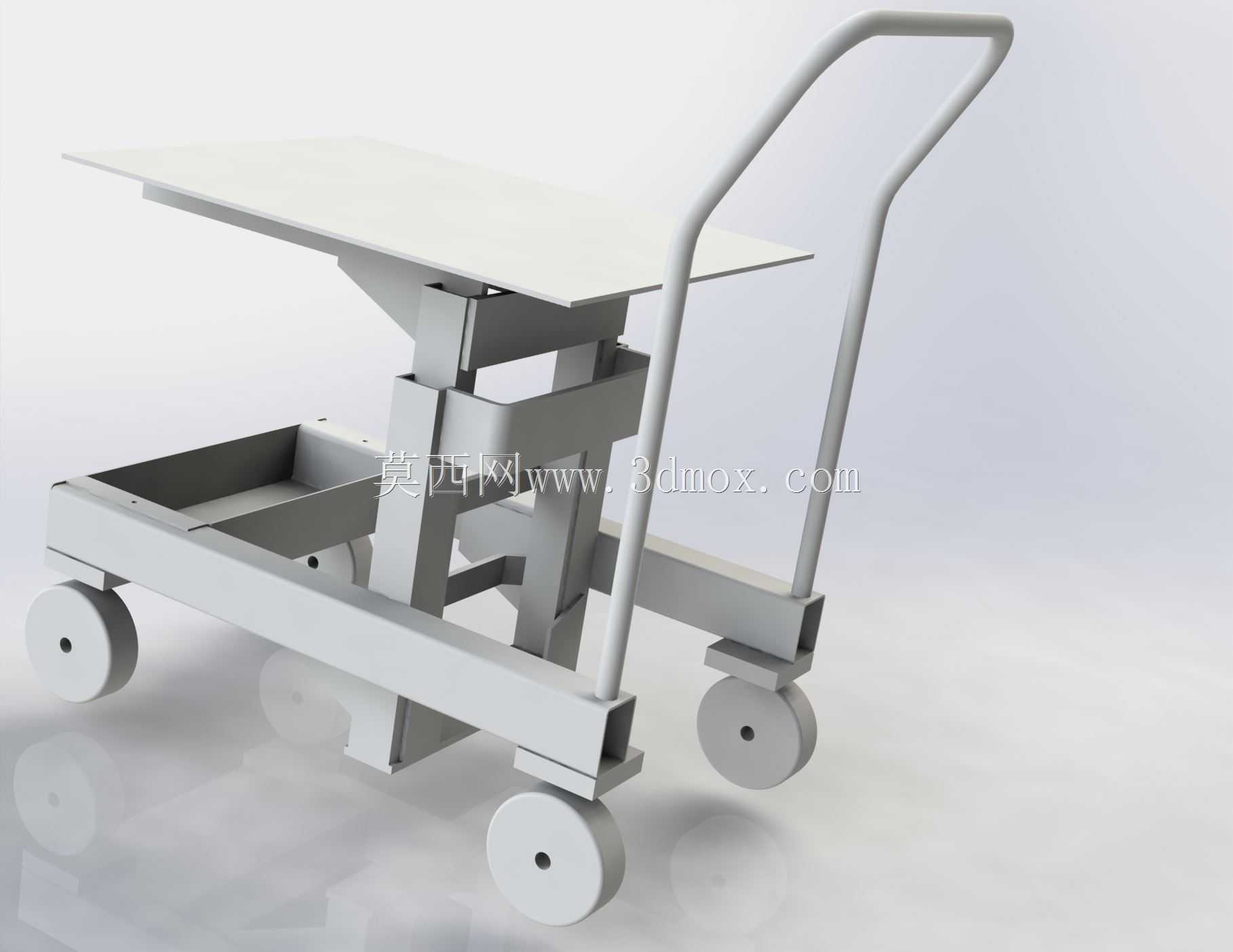

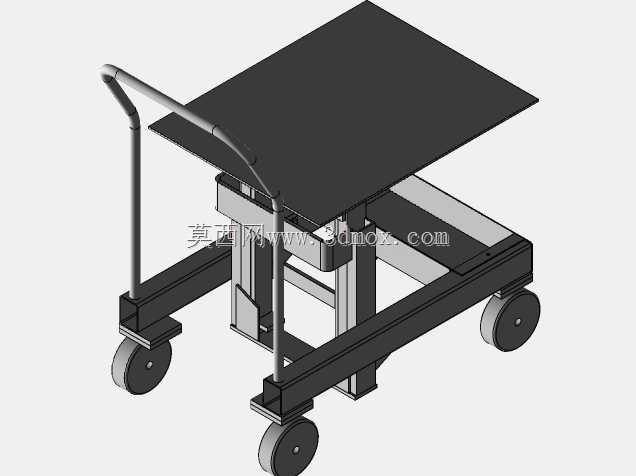

　　这款手推式升降搬运设备的设计初衷，是解决中小批量生产车间内，工位间重型零部件短距离转运、以及不同高度作业面之间的物料递接痛点，很多机加工车间、装配工位日常会遇到几十到上百公斤的工件，需要从地面周转到工作台面，或是从料架转移到设备进料端，单纯靠人力抬举不仅效率低，还存在砸伤、腰肌劳损的安全隐患，固定安装的升降平台又无法覆盖分散的多个作业点位，这类带行走轮的手动升降台车刚好填补了这个场景空白。从结构布局来看，整车采用底部框架承载+中部剪叉升降机构+顶部载货平台+后侧推移扶手的经典布局，底部框架采用矩形型钢焊接成型，四个角点安装万向脚轮，其中靠近扶手侧的两个脚轮带刹车锁定结构，方便在作业位置停稳固定，避免装卸物料时车体滑移；

　　框架内部预留了剪叉臂的安装铰点位置，同时可以容纳升降驱动组件的安装空间，不会额外占用车体外部尺寸，保证整车通过性。中部的剪叉升降机构采用单组双层剪叉臂结构，剪叉臂之间通过销轴铰接，臂体采用加厚矩形钢制作，铰接点处加装耐磨衬套，减少反复升降过程中的铰接磨损，延长设备使用寿命；剪叉机构的驱动端可以适配手动液压泵、脚踏升降结构或是小型电动推杆，根据实际负载需求选择对应驱动方案，升降行程覆盖常规车间作业的高度差范围，最低位时顶部平台和普通手推车高度一致，方便从地面料箱取货，最高位可以匹配常规装配工作台、机床进料口的高度，不需要额外二次抬举物料。顶部载货平台采用平整钢板制作，边缘做倒角处理避免尖锐棱角划伤工件或是操作人员，

　　平台表面可以根据使用需求加装防滑橡胶垫、工件定位挡边，防止转运过程中物料滑落；平台和剪叉机构的顶部连接端采用浮动铰接设计，避免升降过程中出现卡滞，保证平台全程保持水平状态，不会因为偏载出现倾斜。后侧的推移扶手采用圆管弯制成型，高度符合人体工程学设计，操作人员站立时双手自然握持扶手即可推动车体转向，扶手表面可以加装防滑护套，长时间推移也不会磨手；扶手和底部框架采用螺栓连接，后期如果出现磕碰变形可以单独拆卸更换，不需要整体更换车架。从安装边界和尺寸适配角度，整车的宽度控制在常规车间通道的通行宽度以内，长度也适配车间内电梯、通道门的通过尺寸，可以在不同生产区域之间自由通行，不需要对现有车间布局做改造；脚轮的安装高度经过精准计算，

　　最低位时整车底部和地面留有足够的间隙，不会在过车间门槛、地面接缝时出现磕碰。在实际使用场景中，这类设备不仅可以用来转运加工工件，也可以作为移动的临时作业台，比如设备检修时放置工具、拆装零部件，或是仓储区域内的高位理货作业，相比固定升降台，它的灵活性更强，一台设备可以服务多个工位，降低车间的设备投入成本。设计过程中重点考虑了偏载工况的承载能力，剪叉臂的铰接点位置、底部框架的受力点都经过受力校核，保证平台边缘放置额定负载时，不会出现结构变形、侧翻的风险；所有钢结构焊接处都做去应力处理，避免焊接变形导致后期升降卡滞，整车的可拆卸结构设计也方便后期维护，脚轮、衬套、密封件这些易损件都采用标准件，更换时不需要单独定制配件，降低运维成本。
