同轴式插接套管接点结构三维设计

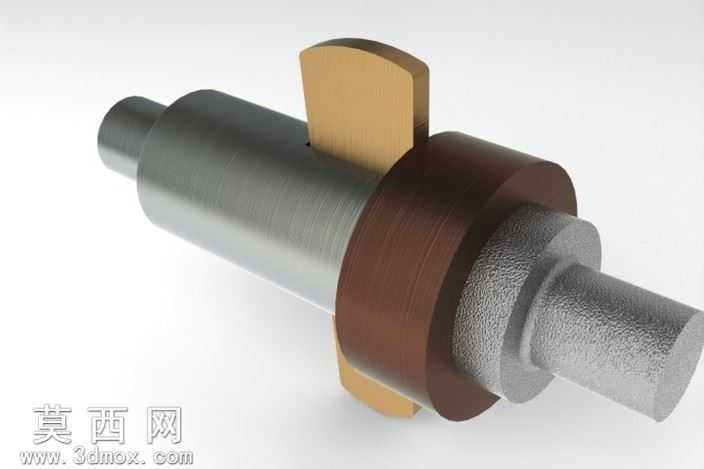

本作品为同轴式插接套管接点的三维参数化建模成果，建模阶段采用SolidWorks软件完成全特征构建，首先以旋转凸台命令生成主体阶梯轴式芯轴结构，按照实际装配公差要求设定各段轴径尺寸，保证后续插接配合的同轴度精度。针对中部的绝缘隔套结构，采用拉伸凸台配合圆角命令完成，还原隔套的环形包覆形态与边缘倒角细节，避免装配过程中出现锐边刮擦问题。上部的定位弹片结构通过钣金模块建模，设定合理的折弯半径与回弹余量，还原弹片的弹性卡接形态，保证接点插接后的定位锁紧效果。材质渲染阶段，为金属芯轴部分赋予磨砂不锈钢材质，调整粗糙度参数还原金属表面的哑光金属质感，为绝缘隔套赋予棕色酚醛树脂材质，调整漫反射参数还原工程塑料的哑光色泽，为定位弹片赋予黄铜材质，添加轻微的金属反光效果区分不同部件的材质属性。结构设计上采用同轴阶梯式布局，两端轴段为插接导向段，中部环形凸台为轴向限位结构，配合弹片实现径向定位，整体结构紧凑，装配逻辑清晰，各部件之间无干涉问题，可直接用于虚拟装配验证与工程出图。建模过程中对所有配合面添加了几何约束，保证各部件的同轴度公差符合电气接插件的行业标准，同时对关键受力部位做了圆角过渡处理，优化结构应力分布，提升接点的机械使用寿命。渲染阶段采用工作室环境光，添加多组辅助光源突出各部件的材质层次，清晰展现结构的装配关系与细节特征，模型可直接用于产品演示、装配教学以及后续的工程优化设计参考。
