AdafruitNeoTrinkey卡扣式防护外壳

　　这套结构围绕Adafruit Neo Trinkey小型开发板的裸板使用痛点展开，属于嵌入式调试、小型交互装置里很常见的板载防护件设计。Neo Trinkey本身采用直插USB形态，板上集成按键、NeoPixel灯珠与主控电路，日常插在电脑USB口做灯效调试、HID输入模拟、小型传感演示时，PCB边缘、贴片元件和灯珠直接外露，放在工具包、桌面堆叠或者反复插拔过程中，很容易被金属碎屑、线材接头剐蹭，按键误触和焊点磕碰也会影响调试稳定性。外壳的核心思路不是做全封闭盒体，而是利用弹性耗材的形变完成免螺丝装配，让护壳在不遮挡USB金手指、不压住灯珠透光区的前提下，把PCB两侧的薄弱边缘包裹住。

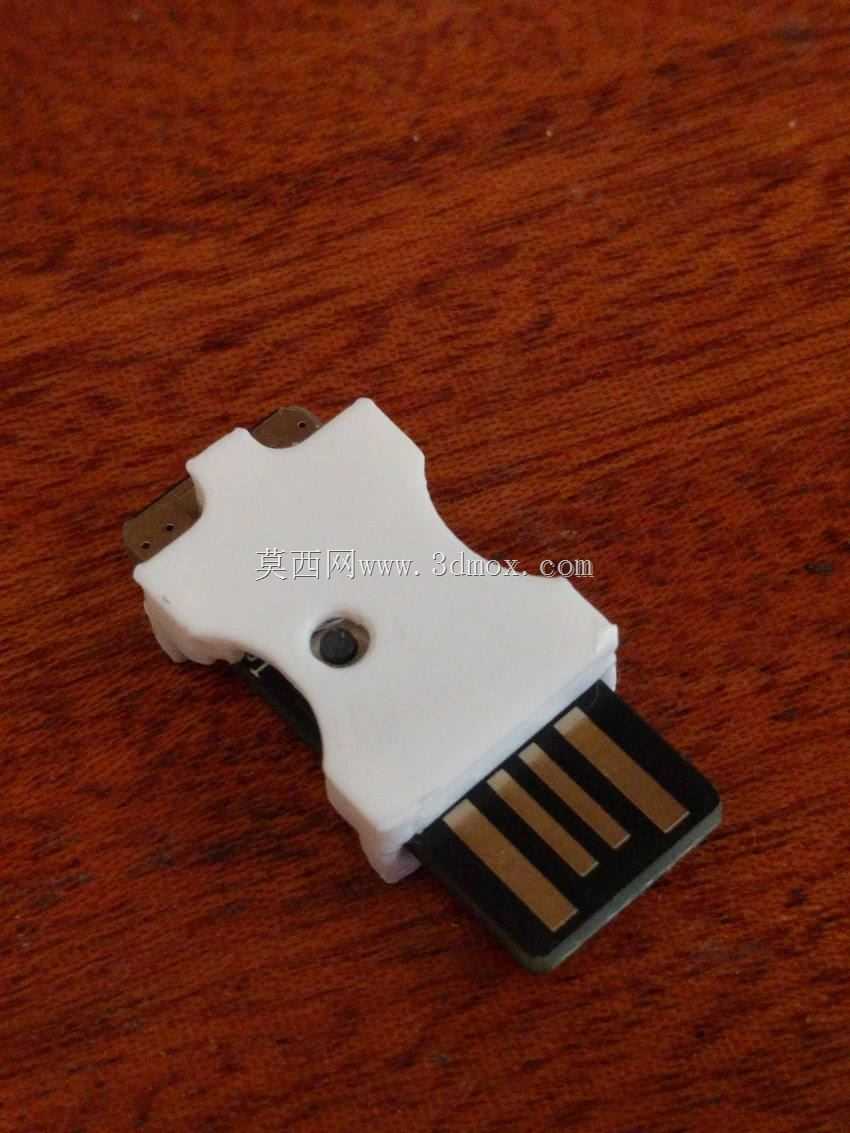

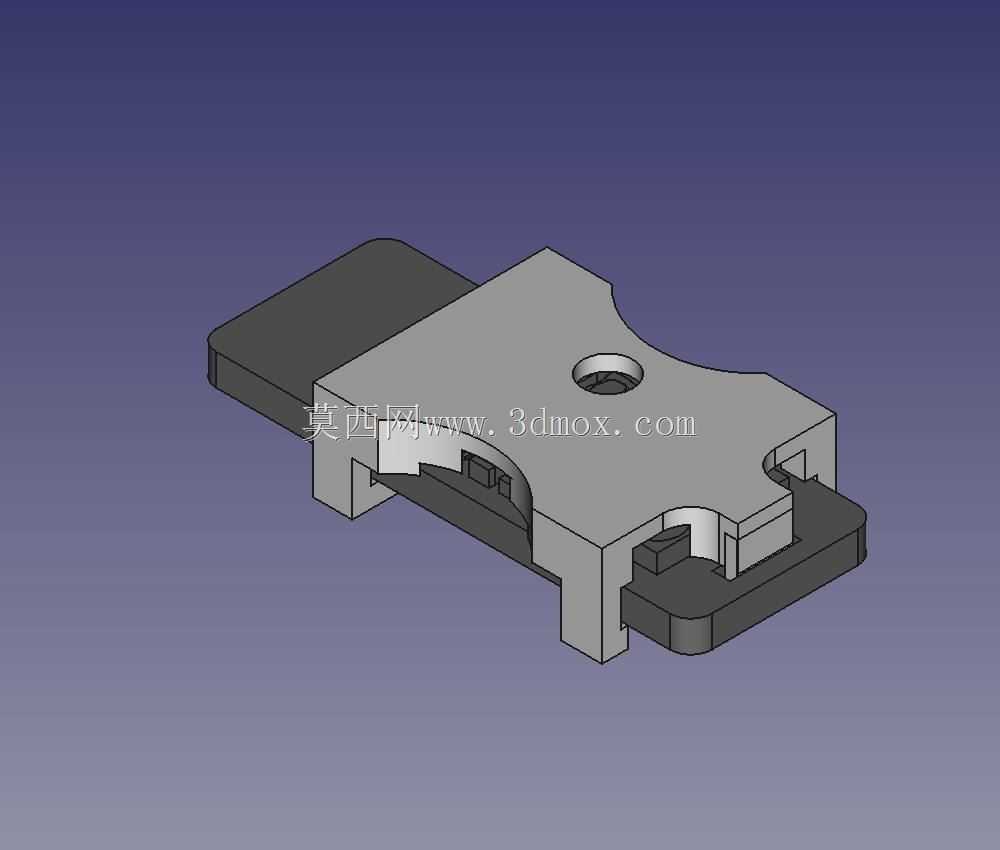

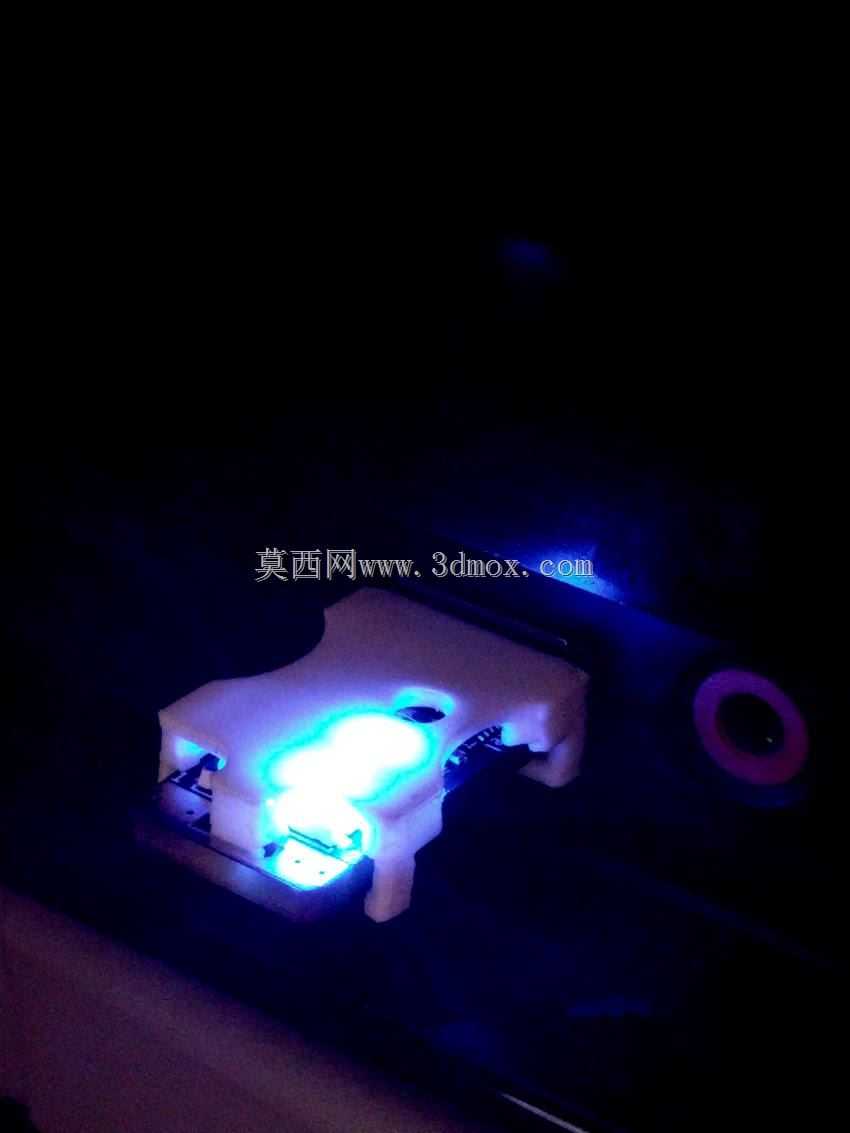

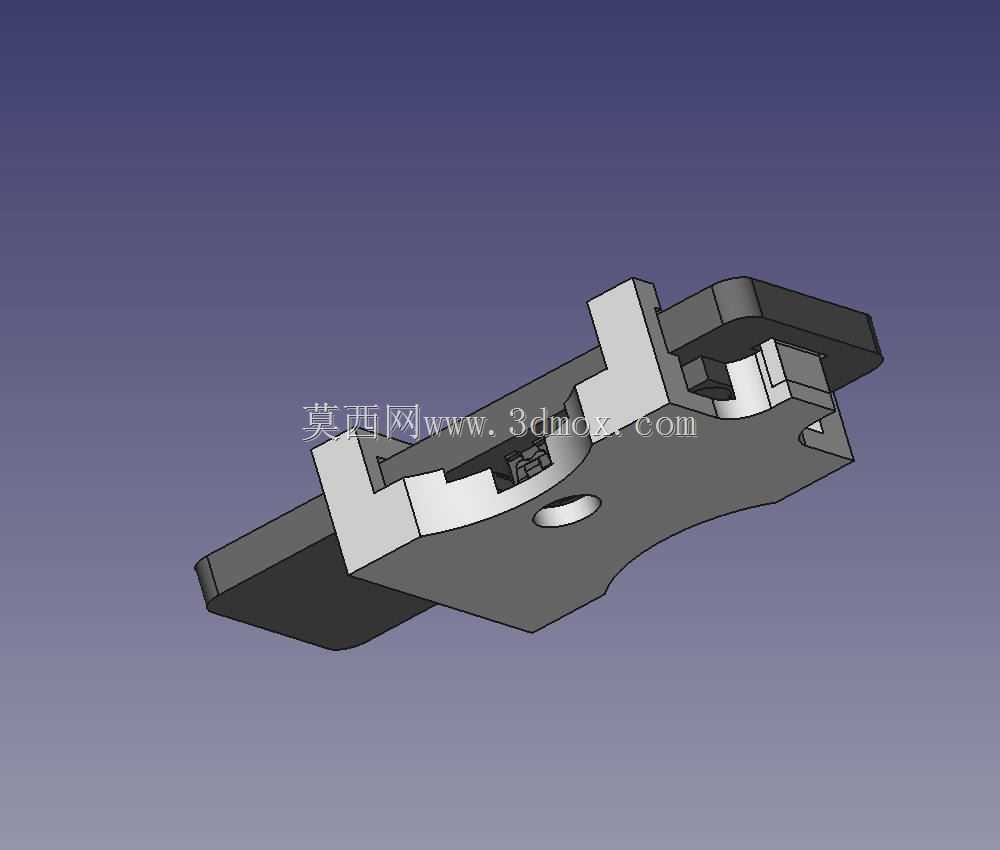

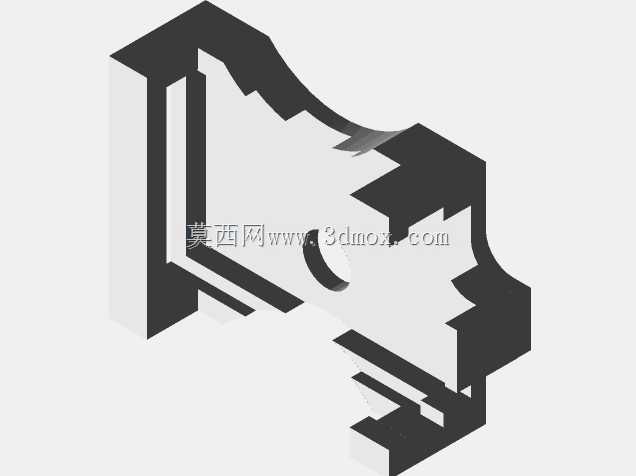

　　从结构拆分来看，模型分为上下两个配合件，扣合路径沿板厚方向完成。下壳承担主要的定位与支撑：底部对应PCB轮廓开出限位槽，槽边预留几处凸筋，凸筋的高度刚好压住PCB板面而不接触元件引脚；靠近USB伸出端的位置做了开口避让，保证开发板插入主机端口时，外壳端面不会和USB接口金属外壳发生干涉，插拔力直接由PCB金手指段承受，护壳不承担轴向插接载荷。上壳对应板上四颗按键的位置做了环形围边，围边既给手指按压提供定位，又避免外壳整体贴合按键导致误触发；灯珠对应区域保留透光窗口，窗口边缘做小倒角，减少FDM打印层纹对光线的遮挡，让NeoPixel的漫反射光可以从壳体上方均匀散出。

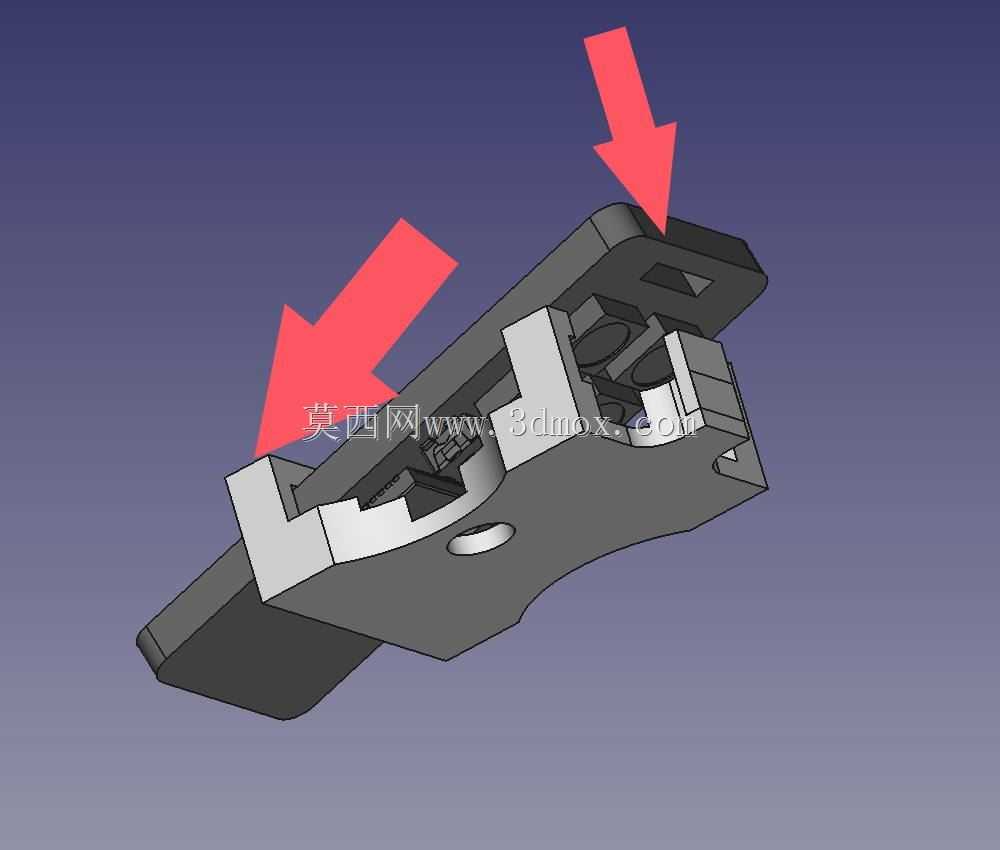

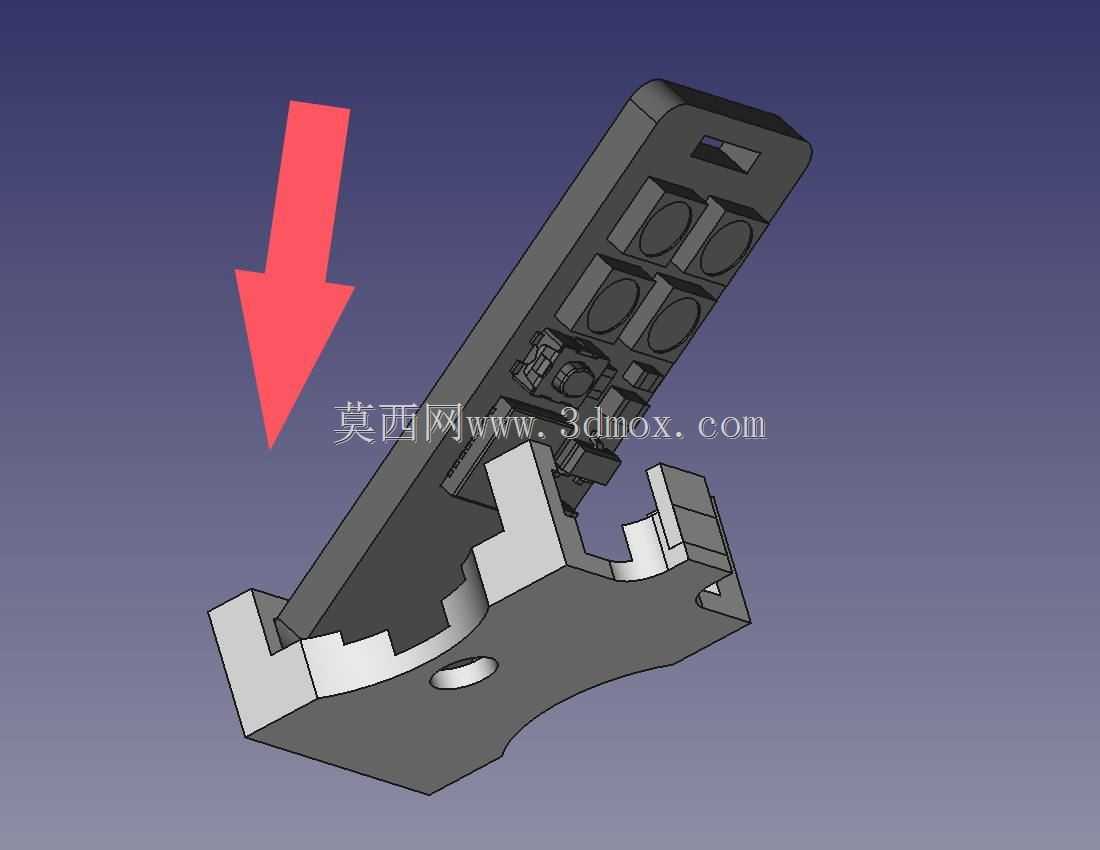

　　卡扣设计是这套件的关键。上下壳的配合边采用分段式钩爪，钩爪根部做减薄处理，装配时依靠材料自身弹性张开，滑过PCB边缘后回弹扣住。选择PETG这类弹性较好的耗材打印时，钩爪可以反复拆装而不易断裂；若使用偏脆的耗材，钩爪根部需要适当增加圆角，避免装配应力集中。壳体侧壁还开了若干小缺口，一方面对应板上可能外接的飞线、引脚测试点，方便调试时探针直接接触焊点，另一方面减少打印耗材用量，同时让灯效在侧方也有一定透出角度。

　　安装边界方面，护壳整体外轮廓比裸板宽出数毫米，厚度方向控制在USB端口相邻插口的安全间距内，避免插到电脑并排USB口时遮挡旁边接口。外壳末端保留挂孔结构，和开发板自身的板载孔位对齐，既可以穿挂绳做便携携带，也能在固定演示场景下用扎带穿过孔位，把整个装置绑在支架、面板或模型道具上。壳体内部没有设置多余的立柱，避免不同批次板厚公差导致装配顶死，而是靠周边筋位和卡扣的过盈量夹住PCB，公差适应性更好。

　　实际应用中，这类护壳适合三类场景：一是电子教学与工作坊，学员反复插拔开发板、桌面上工具较多，外壳能降低裸板短路和元件掉落的概率；二是键盘宏、快捷按键、USB灯牌这类长期插在主机上的小装置，外壳让按键区更像成品输入件，按压手感也更明确；三是cosplay道具、互动模型和展柜小灯效，开发板常被塞进狭窄空间，护壳可以防止焊盘碰到金属骨架或导线表皮。建模时需要重点核对USB端的插入深度、按键与壳壁的间隙、灯珠到透光面的高度，以及卡扣在打印方向上的层纹受力方向；把这些边界处理好，护壳就能在不增加螺丝、胶水的情况下，让一块裸开发板具备接近成品配件的防护与使用体验。
