圆形可穿戴开发控制电路板结构

　　该结构件面向小型可穿戴电子、互动装置、教学实验和快速原型验证场景，采用圆形电路板布局，核心目的是在有限直径内容纳主控、连接接口、供电与外设焊盘，同时保留缝制、绑缚或嵌入柔性载体的安装空间。板体周边均匀布置大尺寸通孔，孔位并非单纯装饰，而是为导线穿入、针线缝合、尼龙扎带固定和导电纱连接提供物理通道，适合服装、饰品、软质道具以及小型机器人外壳中的集成。

　　从实际用途看，这类控制板承担传感采集、灯光驱动、简单运动控制和串口通信等任务，可连接按钮、LED环、加速度计、蜂鸣器、微型舵机等低功耗外设。圆形轮廓降低了尖角对织物或外壳的干涉，安装时不必像矩形板那样额外处理四角避让。板上接口集中在一侧，便于在装配后插拔线缆；周边孔位则让固定点分布更均匀，受拉扯时载荷不会集中在单个焊盘或连接器上。

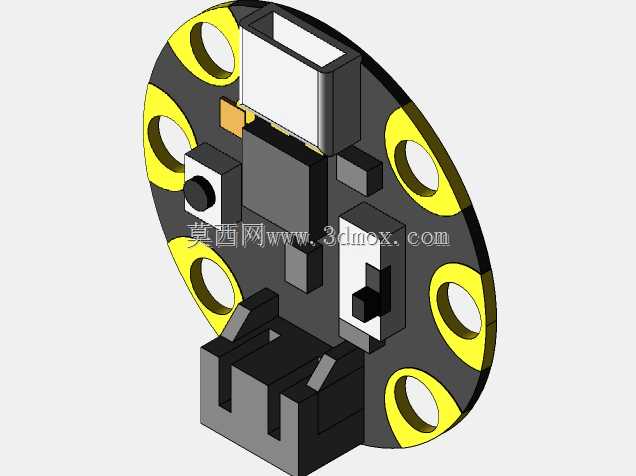

　　建模时需要重点区分PCB基板、贴片芯片、连接器、按键、焊点和安装孔的层级关系。基板厚度虽小，但在装配检查中不能忽略，因为它决定连接器底部与外壳支撑面之间的间隙。高器件集中在板体中部，外围保持较低轮廓，这种排布有利于把板件放入浅槽或织物夹层。若设备外壳采用压盖固定，应先核对最高元件的顶面边界，避免透明盖板或装饰片压到连接器壳体。

　　安装边界方面，圆形板的外轮廓决定最小开孔直径，周边孔中心需要与外壳立柱或缝制位置对齐。设计固定结构时，不建议让硬质螺钉直接压靠基板表面，可在孔位处增加绝缘垫圈或采用软线穿扎，以减少板面弯曲。板边到大型通孔之间的材料宽度有限，堆叠公差过紧时容易在装配中产生应力，因此外壳筋位应避开孔间窄区。连接器插拔方向也应纳入整体布局，若线缆从设备侧面引出，板件旋转角度会影响走线半径和维护便利性。

　　散热与维护同样需要在结构阶段考虑。主控芯片和电源相关器件位于板体中部，密闭外壳内若长期驱动灯带或电机，应在背面保留空气层或设置导热支撑。对于教学和原型项目，板上元件的可见性有助于接线检查，因此外壳开窗不宜只对准芯片，还应兼顾接口方向和指示灯位置。若采用灌胶或包覆工艺，需要提前确认开关、插座和敏感元件的防护范围，不能让胶体进入插拔区域。

　　该模型在结构评审中的价值，在于把电子元件的真实高度、板形轮廓和穿装孔位同时呈现出来。设计者可据此检查织物包覆后的厚度、外壳内腔深度、线缆折弯半径以及外设连接方向。对于需要把控制电路嵌入服装、手环、小型展示道具或教育机器人的项目，这种圆形板布局比常规矩形开发板更利于紧凑装配，也能在早期阶段暴露干涉、固定和走线问题。
