树莓派2.8英寸触控显示屏扩展板结构

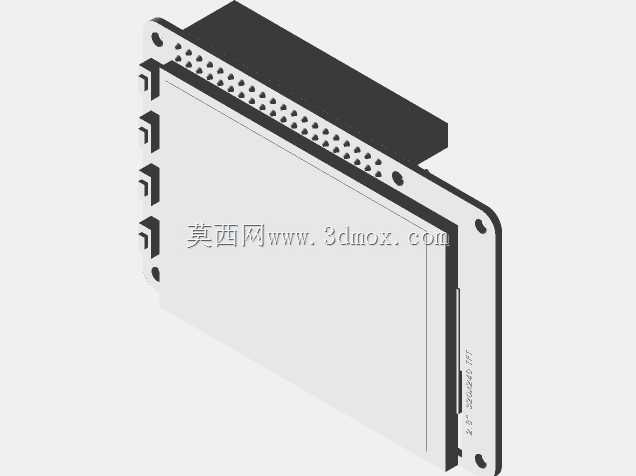

　　这块2.8英寸PiTFT显示扩展板的三维结构，主要面向嵌入式开发、小型人机界面和教学实验场景。它并不是一块孤立的液晶屏，而是把显示面板、触控层、驱动电路板、排针连接区和固定边框整合在一起，能够直接叠装在树莓派开发板上方，用于状态显示、参数设置、简易图形界面和触控交互。在实际设备中，这类模块常出现在桌面原型机、便携式测试仪器、开源硬件控制台、3D打印机操作面板以及机器人调试终端里。结构设计的重点，不只是还原屏幕外观，还要保证板卡叠装后接口对位准确、边缘不干涉、固定孔可用，并给后期外壳设计留出明确边界。

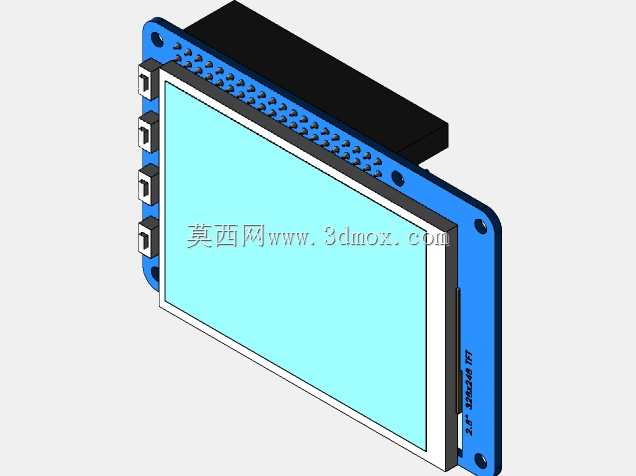

　　从外形上看，模块正面以矩形显示区域为主体，屏幕四周保留黑色封边和蓝色PCB边框。显示区占据板面大部分面积，适合呈现低分辨率图形界面；边框上的四个安装孔用于与支架、外壳或树莓派固定板连接。建模时需要特别注意孔位中心距、孔边到板边的距离以及屏幕可视区与PCB外轮廓之间的关系，这些尺寸会直接影响面板开窗和压条设计。若外壳开窗偏大，屏幕边缘可能露出电路板；若开窗偏小，又会遮挡显示内容或影响触控操作。

　　模块后侧的黑色高位区域对应排针与插接空间，体现了它叠层安装的使用方式。树莓派的GPIO引脚从下方接入，显示板通过排针取得信号和电源，因此三维结构中必须保留插接高度，不能只按一块平板处理。工程选型时，要核对排针占用范围、板间净空以及下方开发板元件高度，避免电容、接口或网线口与显示板发生碰撞。对于需要加装外壳的项目，后侧黑色区域的高度决定了上盖内腔深度，也影响散热空间和维修拆装顺序。

　　侧边的多组接口轮廓在模型中被简化为阶梯状方块，主要用于表达外部连接边界。虽然这些接口并非显示模块本身的核心功能元件，但在整机布局中不能忽略，因为它们决定了线材插拔方向和侧向预留空间。若设备箱体侧壁紧贴模块，USB或视频接口可能无法正常插入；若预留过多，又会使整机尺寸松散。比较稳妥的做法，是在结构校核时把显示板、树莓派、连接线和外壳作为一个装配体处理，而不是单独检查屏幕板。

　　蓝色电路板边缘的密集小孔代表生产工艺中的通孔或拼板工艺特征，建模时可以按外观需求进行适度简化，但孔带的位置、宽度和与安装孔的相对关系应保留。这些细节虽然不承担主要装配功能，却能提高模型在渲染和干涉检查中的真实度。板边圆角、螺丝孔沉台、屏幕黑色边框与蓝色基板之间的层次，也都是外观件设计中容易被忽略的地方。对于需要做产品展示或外壳验证的项目，这些层次关系比单纯贴图更有价值。

　　显示面板本身采用薄板叠层思路，触控玻璃、液晶显示区和背部支撑在外观上形成轻微厚度差。结构工程师在设计前面板时，应区分可视区、触控有效区和PCB固定区。可视区需要暴露给用户，触控区不能被边框压住，而PCB固定区则承担螺丝锁紧和定位。若前面板使用亚克力或金属面板，建议在屏幕四周设置均匀压边，既防止灰尘进入，又避免局部应力压伤液晶层。固定螺丝也不宜过度锁紧，因为薄板PCB在受力后可能产生弯曲，进而影响显示和触控稳定性。

　　在安装边界方面，该模块属于典型的板对板叠装组件，高度方向比平面尺寸更需要关注。屏幕正面到后方排针顶部的总高度，决定了设备上盖形状；底部到树莓派板卡的间隙，决定了是否需要增加铜柱或绝缘垫片。若项目中还要加入风扇、散热片或电池，叠层顺序应提前规划。显示板位于最上方虽然方便观看和触摸，但会遮挡树莓派主芯片，影响自然散热；在长时间高负载运行的设备中，需要通过侧向开孔、导热垫或降低外壳密闭程度来改善热环境。

　　从维护角度看，这种扩展板的拆装依赖顶部螺丝和GPIO排针，模型中应体现可拆卸结构，而不是把屏幕、PCB和排针合成一个不可分离的实体。实际装配时，通常先将铜柱固定在树莓派上，再对准排针压下显示板，最后锁紧上部螺丝。若三维模型没有表达排针位置和安装孔方向，后期生成工程图时很容易漏掉装配顺序，现场人员也可能因强行插接造成针脚弯曲。

　　对于嵌入式设备开发者来说，这块模块的价值在于用较小体积提供显示和触摸输入；对于结构设计人员来说，它则是一个需要同时处理电子接口、板卡堆叠、面板开窗、散热间隙和固定强度的综合组件。建模时不必追求每一个芯片引脚的微观细节，但必须把外轮廓、安装孔、屏幕区域、排针高度和侧向接口边界准确表达。这样模型才能用于外壳设计、装配干涉检查、展示渲染以及前期方案评审，也能让硬件选型和结构设计之间的衔接更加直接。
