树莓派5隐藏式USB外接适配结构

　　在嵌入式硬件部署的实际场景中，很多紧凑型设备的外壳内部空间余量极小，常规直插式USB设备往往会因为接口突出、占用纵向空间过大，导致外壳无法正常扣合，或是在设备堆叠安装时与周边结构产生干涉，这类问题在工业控制终端、小型数据采集节点、桌面嵌入式外设的改装过程中十分常见。这套适配结构正是针对树莓派5的板载USB接口布局设计，核心目标是在不破坏原有主板安装基准的前提下，将外接USB设备的连接路径隐藏在主板与安装面之间的空隙内，避免接口外凸带来的空间占用问题。

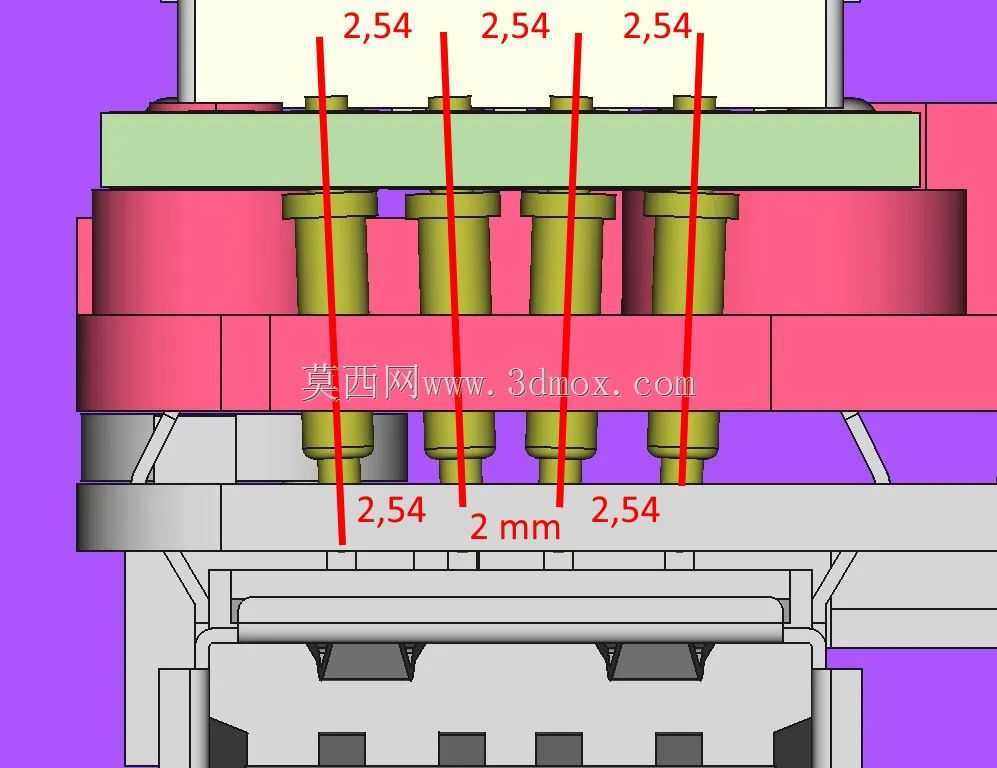

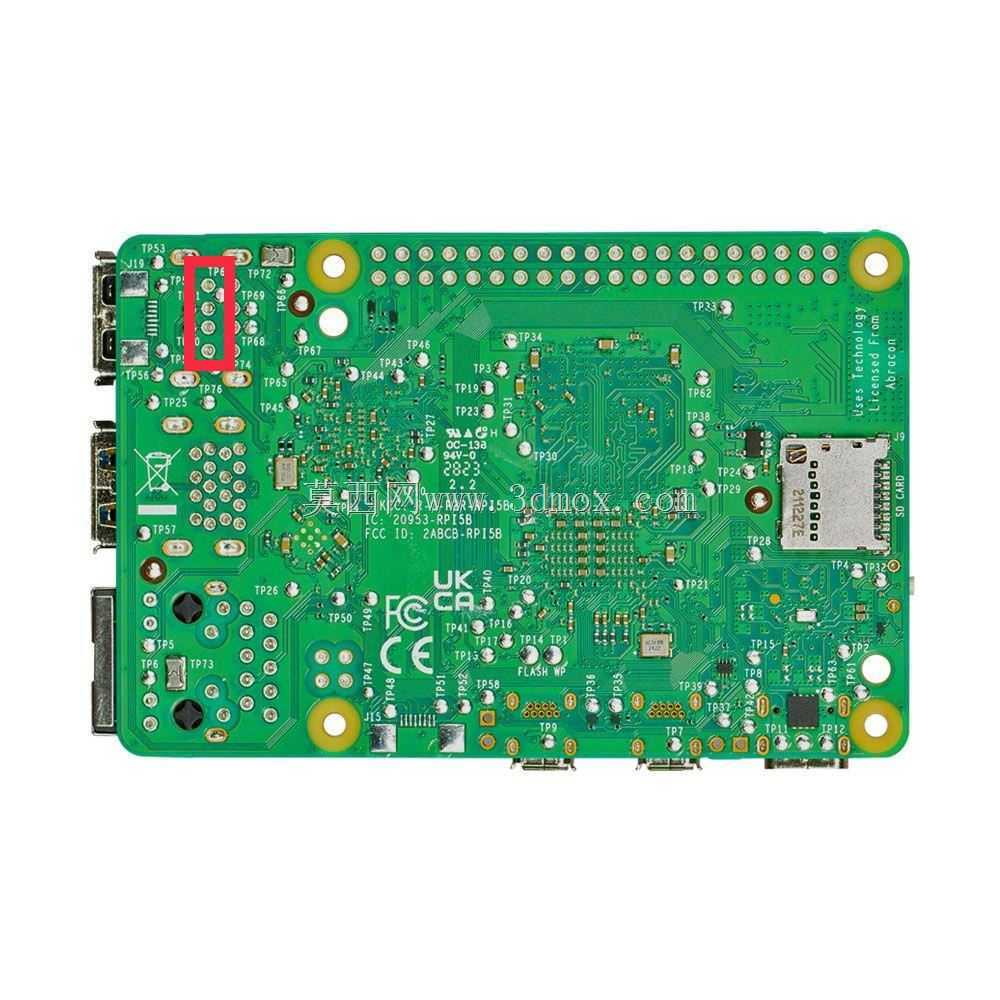

　　从功能特性来看，该结构直接对接树莓派5的标准USB接口物理定义，不需要对主板本身进行任何焊接或线路改装，仅通过结构件的定位卡扣完成与主板的相对固定，安装后可以将外接USB设备的主体部分转向主板背面的闲置空间，仅保留必要的连接触点与主板接口接触，不会遮挡主板上的其他IO接口，也不会影响散热片、风扇等原有散热组件的安装空间。实际使用中，这类结构可以适配鼠标、键盘、低功耗USB传感器、小型无线网卡等常见外设，对于需要将树莓派嵌入到设备外壳内部、不希望外露USB接头的项目来说，能够大幅提升整机外观的整洁度，同时避免外接接头因为外力碰撞出现松动、接口脱焊的问题。

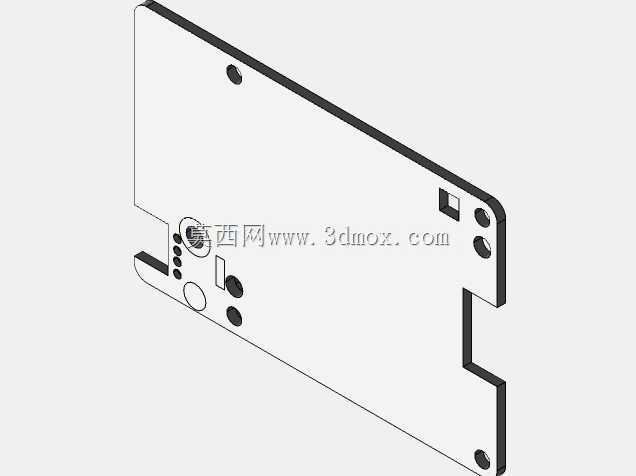

　　设计思路上，整个结构的壁厚控制在1.2mm，完全贴合树莓派5主板边缘的安装孔位定位，卡扣的过盈量设置为0.15mm，既可以保证结构件与主板连接后不会出现松脱，又不需要额外使用螺丝固定，减少安装工序的同时也避免了螺丝柱占用额外的内部空间。结构的走线槽位置做了圆角过渡处理，避免USB连接的金手指部分因为硬折出现线路断裂，接口对接处做了0.2mm的导向倒角，安装时不需要刻意对准，顺着倒角推到底即可完成连接，对于批量组装的场景来说，能够有效降低装配难度，提升组装效率。

　　关于安装边界与尺寸适配，整个结构安装完成后，在树莓派5主板的厚度方向仅增加1.8mm的总高度，完全处于主板常规安装脚的高度余量范围内，也就是说使用原有标准高度的铜柱安装主板时，这套适配结构不会接触到安装底板，不会出现顶到外壳底板的问题。横向尺寸上，结构件完全没有超出树莓派5主板的外轮廓，不会和主板侧边的固定螺丝、外壳侧壁产生干涉，适配市面上绝大多数通用树莓派5外壳的内部空间，不需要对外壳进行额外的切割或打磨。需要注意的是，该结构的接口定位是完全匹配树莓派5的USB接口间距与高度设计的，无法直接适配树莓派4及更早版本的主板，因为不同版本的板载USB接口位置、高度差存在细微区别，强行安装会出现接口对位不准、接触不良的问题。

　　在实际工程应用中，这类隐藏式接口结构往往是嵌入式项目里容易被忽略但影响最终落地效果的细节，很多时候整机的功能调试全部完成，最后组装外壳时才发现外接USB设备的接头突出太多，要么被迫更换体积更小的USB设备，要么对外壳进行破坏性切割，既影响外观一致性，也会带来结构强度下降、防尘能力变差的问题。这套适配结构从空间利用的角度出发，把原本被浪费的主板背面闲置空间利用起来，不需要改动主板原有电路，也不需要增加额外的转接线缆，通过纯结构的方式解决了USB接口外凸的问题，对于做紧凑型嵌入式设备开发、小型智能硬件改装的结构设计人员来说，能够直接复用在相关项目中，减少重复设计的工作量。结构的受力部分做了局部加厚处理，在反复插拔USB设备的过程中，结构件不会因为受力出现形变开裂，长期使用的可靠性能够满足工业场景下的设备维护需求，不需要因为接口松动频繁拆机检修。
