六叶轴流地上通风机结构设计

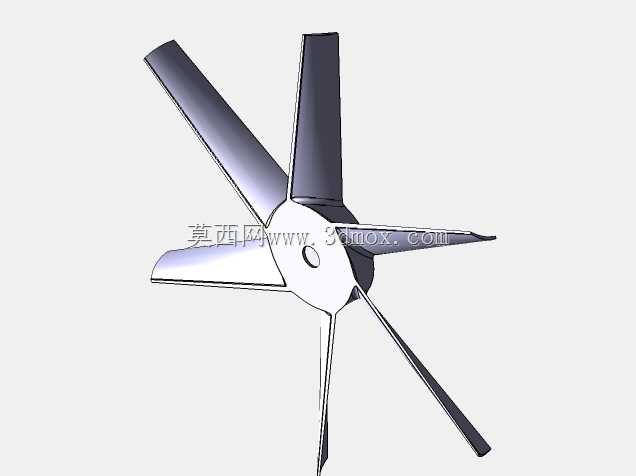

　　这款六叶结构的轴流通风部件，主要适配地上安装的通风换气场景，在工业厂房侧墙送风、畜牧养殖棚舍空气置换、商用建筑配套新风系统末端、地下管廊临时通风作业中都能见到同结构产品的应用。区别于常规前倾式离心风轮，该叶轮采用大弦长后掠式叶片设计，叶片沿轮毂周向均匀分布，单支叶片从根部到叶梢做了连续的扭角变化，根部安装角偏大以适配轮毂处较低的线速度，叶梢位置安装角逐步收窄，匹配高转速下的叶梢线速度，减少气流沿叶展方向的径向滑移，降低叶梢涡流带来的气动损耗与运行噪音。

　　从实际安装适配维度看，该叶轮采用中心轮毂定位的安装方式，轮毂中心预留的轴孔可直接匹配常规Y系列三相异步电机的输出轴径，轮毂端面设置的定位螺孔可通过顶丝实现与电机轴的周向固定，无需额外定制连接法兰，能直接适配市面上多数落地式、壁挂式轴流通风机的安装腔体。叶轮整体的回转直径控制在常规轴流风机的通用尺寸区间内，安装时只需保证风筒内壁与叶梢的单边间隙在3-5mm区间，即可避免运行扫膛问题，同时保证送风效率处于合理区间，不需要对原有风机的风筒、防护网结构做额外改造，替换老旧风轮时的适配成本较低。

　　设计过程中优先考虑了运行工况的稳定性，六叶结构相比常见的三叶、四叶轴流风轮，单叶片承受的气动载荷更低，相同风量风压参数下，叶片的形变量更小，长期运行在含尘量较高的厂房通风场景中，不容易出现叶片疲劳变形导致的动平衡失效问题。叶片的翼型截面做了钝边尾缘处理，相比锐边尾缘的叶片，抗积尘能力更强，即使在纺织车间、粮食加工车间这类空气中含有短纤维、粉尘的场景下长期运行，叶片表面附着的杂物也不容易打破原有动平衡，能延长维护周期，减少现场动平衡校正的频次。

　　从气流组织的实际效果看，该叶轮的送风指向性较强，轴向送风距离可达同直径四叶风轮的1.2倍左右，适合需要定点送风的岗位降温、狭长通道换气场景，不需要额外加装导流风罩即可实现较远的送风覆盖。叶片根部与轮毂的过渡位置做了大圆角处理，避免应力集中，在电机额定转速运行时，根部的应力集中系数控制在安全阈值以内，即使遇到瞬时风压波动、气流倒灌的工况，也不会出现叶片根部断裂的问题。轮毂本身采用等直径圆柱结构，与电机端盖的配合间隙可通过加装密封胶圈实现防护，适配户外露天安装的防雨、防尘需求，不需要额外加装轮毂防护盖。

　　在建模逻辑上，该叶轮的叶片采用曲面放样生成，先沿叶展方向取7个特征截面，每个截面的翼型坐标、安装角、弦长参数均根据轴流风机的等环量设计法计算得出，保证不同叶展位置的气流出口角一致，减少气流在叶轮出口处的紊流。建模完成后对整个叶轮做了对称阵列，六支叶片的形位公差控制在0.1mm以内，保证初始静平衡精度达到G6.3级以上，后续实际生产做动平衡校正时，需要去除的配重余量更小，能减少生产环节的校正工时。叶轮整体的重量分布均匀，运行时的径向振动幅值较低，配套常规转速的电机使用时，不会对电机轴承产生额外的偏载，能延长电机的整体使用寿命。

　　实际选型适配时，该结构叶轮更适合风压要求中等、风量需求较大、运行噪音要求较低的场景，比如民用建筑的消防补风、工业设备的散热送风、仓储空间的日常通风换气，相比高压离心风机的叶轮，该结构的风阻更小，相同功率下的送风量大，安装占用的空间尺寸更小，不需要复杂的风道连接即可直接投入使用。安装时需要注意进风侧预留至少一倍叶轮直径的进风空间，避免进风紊流导致的效率下降与噪音升高，出风侧如果连接送风管道，管道的变径角度不宜超过15度，避免管道阻力过大导致电机过载。
