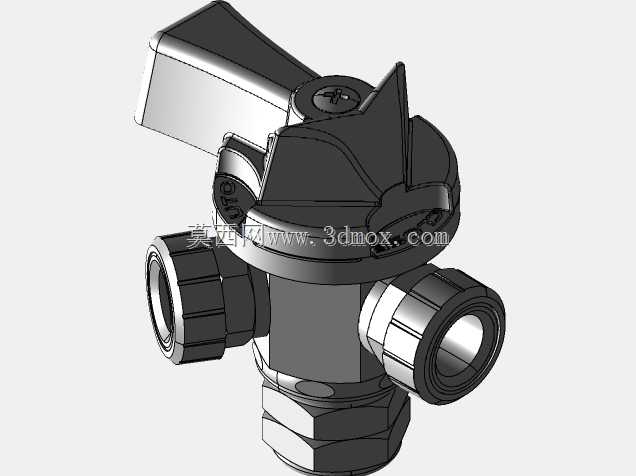

黄铜内螺纹三通球阀结构设计

　　这款黄铜内螺纹三通阀的设计，核心面向小通径直连管路的流体切换场景，常见于实验室气路、小型气动控制回路、家用净水设备支路、小型液压测试台的管路分流合流工况，适配内径2.5mm的通径规格，可实现单路输入双路切换、或者双路输入单路合流的流道控制，无需额外加装多个两通阀就能完成管路流向的调整，大幅缩减小空间管路的排布复杂度。从结构设计逻辑来看，阀体采用黄铜一体锻压成型的基础结构，材质本身的抗锈蚀性与切削加工性能平衡得较好，既能够耐受常规水、低压气体、弱腐蚀性流体的长期冲刷，也能在加工阶段保证内螺纹、密封面的尺寸精度，避免后期装配出现渗漏问题。手柄采用带定位凸点的扳动式结构，转动角度对应流道的三个工位，手柄表面做了防滑的棱角处理，

　　操作人员带薄劳保手套也能准确扳动到位，不会出现打滑脱手的情况，手柄和阀芯的连接部位做了扁位配合，避免长期扳动后出现手柄空转、工位错位的问题。三个连接端均采用标准内螺纹结构，安装时不需要额外的焊接或者法兰对接，直接在对接管端缠好生料带或者加装密封垫就能拧入固定，安装边界上要注意三个接口的轴向空间预留，因为阀体本身为T型三通结构，每个接口的拧入操作需要预留至少两倍接头外径的操作空间，避免和周边管路、设备壁面发生干涉，阀体底部的六角结构是专门预留的装夹位，安装时可以用开口扳手卡住该位置固定阀体，再拧入对接管路，避免扳动管路时带动阀体转动导致密封失效。密封结构上，阀芯和阀体之间采用软密封配合，在低压工况下能实现零泄漏，

　　阀芯的流道开孔和阀体内腔做了平滑过渡处理，尽可能减少流体经过时的压损，避免小通径下出现流道截流导致的流量不足问题。在实际选型适配时，要注意该款阀的通径较小，仅适合小流量流体的控制场景，不能用于大流量主通路的截断或者切换，否则会出现明显的流量瓶颈；安装时要注意流体流向和手柄标识的工位对应，首次安装后要逐个扳动手柄到不同工位，测试每个通路的通断状态是否符合预期，避免因为安装错位导致流道切换错误。从三维建模的角度来看，该模型完整还原了阀体的外部装夹结构、手柄的操作轮廓、接口的螺纹退刀位置，在做管路排布设计时，可以直接调用该模型进行装配干涉检查，提前预判安装空间是否足够，避免后期现场安装时出现空间不足无法操作的问题，模型的各个配合面都做了符合实际加工公差的预留，和真实零件的装配逻辑完全匹配，不会出现建模尺寸和实物偏差导致的装配错位问题。
