法兰连接4英寸活塞隔膜液压阀结构

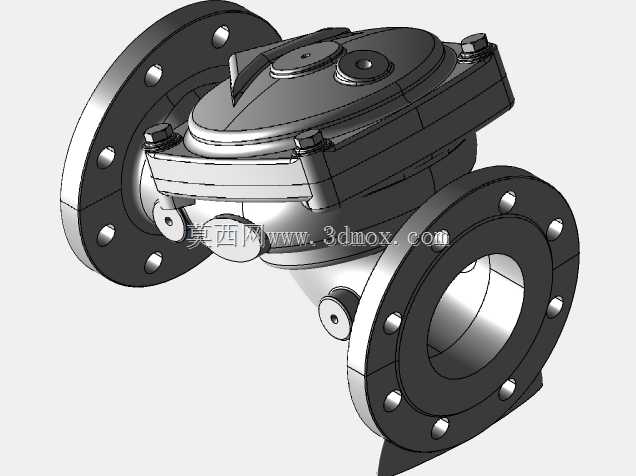

　　在工业流体管路系统的压力控制场景中，这类法兰连接的4英寸通径液压阀常被部署在中低压液压输送、工艺介质截断的管段节点，适配PN16压力等级的管路工况，可满足净水处理、化工流体输送、液压动力回路等场景的通断控制需求，相比螺纹连接的阀件，法兰结构的密封冗余度更高，能承受管路运行中产生的小幅振动与轴向窜动，避免长期运行后出现连接点渗漏的问题。从结构设计逻辑来看，该阀采用活塞隔膜复合式的截断结构，上部的阀盖通过周向均布的螺栓与阀体紧固，中间夹持隔膜密封件，将阀腔与上部的驱动腔完全隔离，避免输送介质侵入驱动部件造成卡滞、腐蚀，这种结构尤其适合输送带有微小固体颗粒的流体介质，不会出现传统截止阀阀杆密封处容易磨损泄漏的问题。

　　阀体两侧的法兰采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均匀分布，安装时可直接与同压力等级、同通径的管路法兰配对，通过螺栓紧固配合密封垫片实现端面密封，4英寸的通径设计匹配DN100的管路规格，安装时需要预留足够的操作空间，尤其是阀盖上方的检修空间，需满足后期拆卸阀盖更换隔膜、检查内部活塞组件的操作需求，两侧法兰端面的平行度公差在建模时严格控制在标准范围内，避免安装后出现密封面偏压导致的渗漏。阀的内部流道采用平滑过渡的流线型设计，减少介质流经阀腔时的阻力损失，降低流体在阀内产生湍流、气蚀的概率，延长阀件的实际使用寿命，活塞组件的运动行程经过精准核算，可在驱动压力作用下实现平稳的启闭动作，不会出现启闭过程中的水锤冲击，

　　有效保护后端管路设备的安全。从建模细节来看，所有连接螺栓的位置、法兰密封槽的尺寸、阀盖与阀体的配合止口都严格遵循EN-1092-1法兰连接标准，每一处倒角、圆角的设计都兼顾加工工艺性与装配需求，比如法兰边缘的倒角是为了安装时方便对齐密封垫片，螺栓孔的倒角是为了避免螺栓安装时刮伤螺纹、减少应力集中，阀体下部的小型接口可用于安装压力检测元件或者排空阀，满足现场运维的实际需求。这类阀件在实际选型时，需要匹配管路的设计压力、介质特性、安装空间边界，三维模型完整还原了产品的所有外部安装尺寸与内部配合结构，可直接用于管路布局的干涉检查、安装模拟，也可作为阀类产品结构设计的参考样本，帮助设计人员快速理解法兰式液压隔膜阀的结构组成、装配关系，

　　在进行管路系统三维布局时，可直接调用该模型完成整体装配，核对法兰连接尺寸、安装操作空间是否满足现场需求，避免后期安装时出现尺寸不匹配、空间不足无法操作的问题。在液压系统回路中，这类阀也可作为压力控制、方向截断的元件使用，相比普通的滑阀结构，隔膜式的密封性能更优异，内泄漏量极小，适合对介质截断密封性要求较高的应用场景，比如液压系统的保压回路、介质不允许交叉污染的输送管路，活塞驱动的结构相比纯隔膜驱动的阀件，能承受更高的工作压力，启闭动作更可靠，不会出现隔膜受压过度变形导致的启闭失效问题。
