1/4英寸防排水回流阀结构设计

　　在民用给排水、小型气动回路、低压流体输送系统的管路布设中，防回流结构是避免介质倒灌、保护上游设备与管路洁净度的核心部件，这款1/4英寸规格的防排水回流阀，正是针对小通径低压管路的防倒流需求设计的专用阀件。从实际工况适配来看，这类阀件常被用在家用净水设备出水端、小型空压机冷凝水排放管路、实验室气路分支、小型灌溉系统支管等场景，这些场景的共性是管路通径小、工作压力普遍不高，一旦出现介质倒灌，轻则污染上游管路介质，重则损坏前端的精密调压、过滤元件，因此对阀件的闭合压力精度、密封可靠性有明确要求。

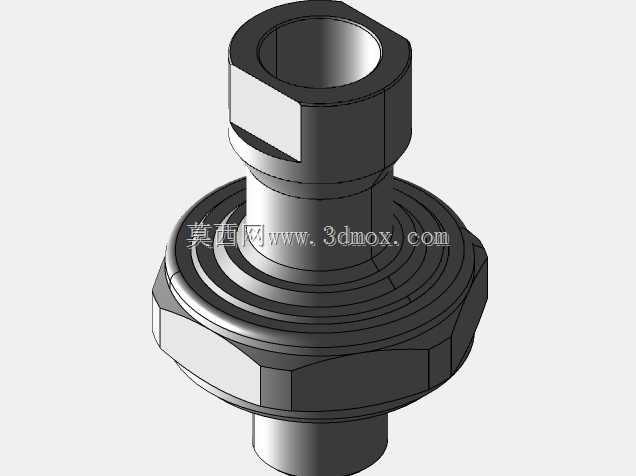

　　这款阀的闭合触发压力设定在0.5bar，也就是当阀出口侧的反向压力达到0.5bar时，内部阀芯会自动推动密封结构贴合阀座，完全切断介质反向流通的路径，这个压力值的设定是经过多场景工况匹配的：既不会因为正向流通时的微小压力波动导致阀芯误闭合影响正常介质输送，也能在反向压力刚达到可能引发倒灌的阈值时快速响应，避免倒灌介质进入上游管路。从结构设计逻辑来看，整体采用上下分体式螺纹装配结构，上端为外螺纹接入端，设置了六角拧动工位，方便安装时用标准扳手施加扭矩，不会因为拧动时打滑损伤阀体外表面；下端为外螺纹接出端，中部设置了带防滑棱的锁紧螺母结构，安装时可以先将阀体两端分别对接对应管路，再通过中部的锁紧结构调整安装角度，最后锁紧固定，不需要在狭小安装空间内整体转动阀体，大幅降低了小空间管路的安装难度。

　　从外形尺寸与安装边界来看，整体轴向长度适配1/4英寸管路的常规安装间距，最大外径处的六角结构对边尺寸符合标准手动扳手的适配规格，安装时不需要定制专用工装，用常规的活动扳手或者对应规格的呆扳手即可完成装配。阀体内部的流道采用平滑过渡设计，没有突兀的变径或者直角转角，正向流通时的介质流阻被控制在极低水平，不会因为加装该阀导致管路整体流量出现明显衰减；阀芯采用轴向滑动的导向结构，运动过程中不会出现偏磨、卡滞的问题，长期使用后依然能保证闭合时的密封同轴度，避免因为阀芯偏斜导致的密封失效、反向渗漏问题。密封面采用平面贴合的密封形式，相比锥面密封，平面密封对加工精度的容错率更高，即使介质中带有少量微小杂质，也能在阀芯闭合时被挤压到密封面边缘，不会因为杂质卡滞在密封锥面导致闭合不严，适配给排水、压缩空气这类可能带有微量固体杂质的介质工况。

　　在建模过程中，所有结构尺寸都严格遵循小通径螺纹连接阀件的通用安装规范，上端外螺纹的有效旋合长度、下端接出端的螺纹规格、中部锁紧结构的防滑棱间距、六角工位的对边尺寸都经过实际装配校验，确保模型导入装配环境后，可以直接和标准1/4英寸管路接头、软管快插接头完成虚拟装配，不需要额外调整尺寸。阀体外部的加强筋、防滑棱结构都做了圆角过渡处理，既避免了加工时的应力集中问题，也能在实际使用时减少棱角对安装人员的划伤风险；内部阀芯的行程经过精确计算，完全打开时的流道通径和两端接口通径保持一致，不会出现节流效应，完全闭合时密封面的压紧量刚好满足0.5bar反向压力下的密封要求，不会因为压紧量过大导致阀芯开启阻力过高，也不会因为压紧量不足导致反向渗漏。

　　从实际选型适配的角度来说，这款阀件不需要额外配置控制元件，完全依靠管路自身的压力变化实现自动启闭，属于被动式工作的阀件，不需要外接电源或者气源控制，安装完成后即可长期免维护运行，非常适合布置在无人值守的小型管路节点上。相比同规格的弹簧式止回阀，这款阀的结构更简单，零件数量更少，整体重量更轻，在对安装重量有要求的移动设备、小型实验装置上使用时，不会给管路带来额外的负重负担；同时分体式的装配结构也方便后期拆解维护，如果长期使用后密封面出现磨损，只需要拆开中部的锁紧结构，更换内部的密封件即可恢复性能，不需要整体更换阀件，降低了后期的维护成本。
