铸铁BSP内螺纹隔膜阀结构设计

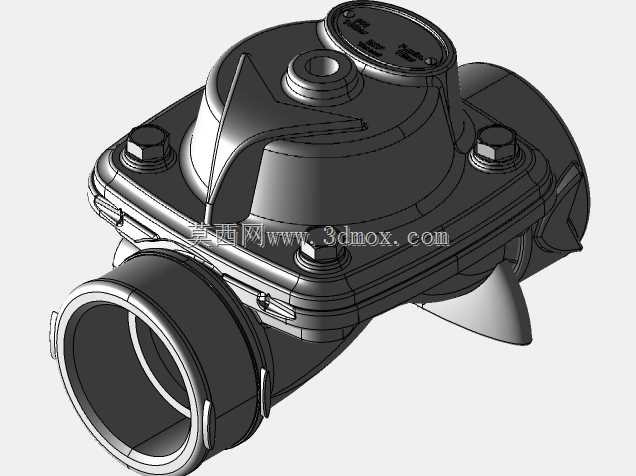

这款隔膜阀的结构设计围绕低压流体管路的截断控制需求展开，在民用给排水、小型化工流体输送、食品加工料液输送等场景中都有广泛应用，核心作用是通过隔膜的升降动作实现管路通断，避免输送介质与阀杆等运动部件直接接触，大幅降低介质泄漏与部件腐蚀的风险。从结构设计逻辑来看，阀体采用直通式流道布局，两端为BSP标准内螺纹接口，可直接与同规格的外螺纹管路旋合连接，无需额外焊接或法兰转接，安装操作便捷，适合小口径管路的快速布设。上阀盖与阀体之间通过周向均匀布置的螺栓实现压紧连接，中间夹持橡胶隔膜，隔膜边缘的密封筋与阀体上的密封槽完全贴合，确保中腔无外漏风险。顶部的指示盖带有流向标识箭头，安装时可直观判断介质流向，避免反向安装影响密封性能与使用寿命。手轮驱动的阀杆做了隐藏式设计，运动过程中不会与输送介质接触，因此无需额外设置填料密封结构，从根源上消除了阀杆部位的泄漏隐患，这也是隔膜阀相较于普通截止阀、闸阀的核心优势。从安装边界来看，该阀的整体轴向尺寸适配常规小口径管路的安装间距，阀体中部的六角结构可配合管钳完成拧紧操作，顶部手轮的操作空间预留充足，无需额外拆卸周边管路即可完成开关操作。流道内部做了圆弧过渡处理，没有明显的直角拐点，介质流动阻力小，不易积存物料残留，在输送含少量颗粒的流体时也不会出现卡堵问题。隔膜采用柔性橡胶材质，关闭时可完全贴合阀体底部的密封堰，即使介质中存在微小固体杂质，也能通过隔膜的弹性变形实现可靠密封，不会出现硬密封结构容易出现的密封面划伤问题。上阀盖的螺栓布置做了受力优化，拧紧时各点位受力均匀，不会出现隔膜局部压合过紧导致的提前老化破损问题，日常维护时只需拆卸周向螺栓即可更换隔膜，无需将整个阀体从管路上拆下，维护效率较高。
