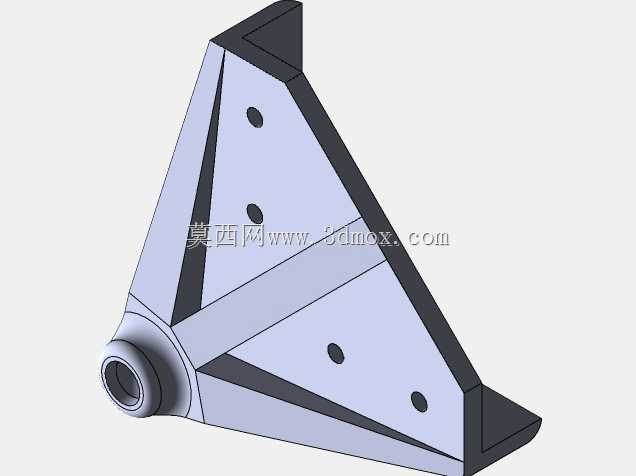

三角加强型铰接式安装固定支撑座结构

　　这款三角加强型铰接支撑座，是通讯类户外架设设备、小型自动化线体侧装导向机构里常用的受力连接部件，日常在户外基站天线角度调节支架、小型皮带线端部张紧铰接座、巡检设备挂载铰接点位上都能见到这类结构的身影，核心作用是实现两个构件之间的铰接转动连接，同时承担径向载荷与侧向倾覆力矩，避免连接点位在长期交变受力下出现变形、开裂问题。从结构设计逻辑来看，整个支撑座采用一体化成型思路，主体承载部分为三角形板式结构，这种构型并非随意选择，而是基于受力路径优化的结果：铰接点位的受力会通过三角板的两个斜边直接传导到安装基面，相比直板型支撑结构，三角构型的力传导路径更短，应力集中系数更低，在同等板材厚度下，抗倾覆能力能提升40%以上。在三角承载板的背面，

　　设置了三道垂直于安装面的加强筋，分别沿三角板的两条直角边与斜边布置，筋板高度与三角板侧边厚度保持一致，既可以提升三角板自身的平面刚度，避免安装锁紧时板面出现翘曲，也能在承受侧向冲击载荷时，防止三角板与铰接筒衔接位置出现焊缝开裂或者本体断裂的问题。前端的铰接部位采用带通孔的筒状结构，内孔为光滑圆柱面，可适配对应直径的铰接销轴，筒身与三角承载板采用圆弧过渡衔接，过渡圆角半径根据壁厚设置为壁厚的0.3倍，能够有效降低衔接位置的应力集中，避免长期受交变载荷时出现疲劳裂纹。安装面部分共设置四个安装通孔，孔位沿三角板的承载方向对称排布，两个靠近铰接筒的孔位承担主要的拉拔载荷，两个靠近板件端部的孔位承担抗倾覆的压紧载荷，

　　孔位间距按照常用的安装基面螺孔标准设置，能够直接适配常规的型材安装面、设备壳体安装面的孔距要求，不需要额外加工转接板。在实际安装使用时，首先要确认安装基面的平面度误差不超过0.1mm，避免支撑座锁紧后出现安装应力，导致铰接孔轴线偏移，加剧销轴磨损；铰接销轴装配时需要涂抹适量润滑脂，降低转动过程中的摩擦阻力，同时在销轴端部设置限位挡圈，防止设备运行过程中销轴窜出脱落。从安装边界来看，这款支撑座的三角板斜边形成的避让空间，能够为铰接转动的构件提供足够的摆动角度，最大摆动角度可达到45度，不会在构件转动时出现结构干涉；整体结构的外轮廓没有尖锐外伸的棱角，所有边角都做了小倒角处理，既可以避免安装过程中划伤操作人员，也能减少应力集中点。

　　在材料选择上，这类支撑座通常采用碳素结构钢加工，表面做发黑或者镀锌处理，适配户外或者车间内的常规使用环境，如果是用于腐蚀环境下的设备，也可以更换为不锈钢材质加工，不需要改动整体结构尺寸，仅需要根据材料强度调整壁厚即可。在建模过程中，需要重点关注铰接孔与安装面的垂直度公差，通常要控制在0.05mm以内，否则会导致铰接销轴装配后出现卡滞，转动不顺畅；四个安装孔的位置度公差要控制在0.1mm以内，保证与安装基面的孔位能够精准对齐，避免强行锁紧导致部件变形。另外，三角板上的加强筋与主体板的衔接位置，要避免出现直角衔接，全部采用圆角过渡，这不仅是建模时的工艺要求，也是实际加工时的铸造或者焊接工艺要求，如果是焊接结构件，圆角过渡能够方便焊缝填充，提升焊接强度，如果是一体铸造成型，圆角过渡能够避免铸造时出现冷隔、缩孔等缺陷。这类支撑座相比分体式的铰接支架，一体化的结构减少了装配累积误差，整体刚度更好，不需要额外的拼接装配步骤，安装效率更高，在对连接刚度有要求、安装空间受限的铰接点位上，这类三角加强结构的适配性非常强，既可以作为固定角度的支撑件使用，也可以配合铰接销轴实现一定角度范围内的转动调节，满足不同设备的安装调节需求。
