Nema17步进电机直角安装固定支架

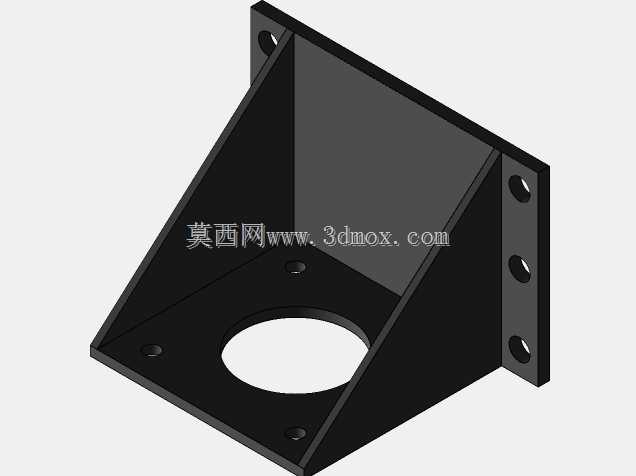

在小型自动化设备、桌面级数控装置、3D打印传动结构以及各类非标工位模组的搭建过程中，步进电机的安装定位精度直接决定了整套传动机构的运行稳定性，Nema17规格作为42系列步进电机的通用安装标准，其配套的直角安装支架是设备结构搭建中高频使用的连接构件。这款安装支架采用L型直角折弯的整体结构设计，两个互相垂直的安装面分别承担电机固定与设备基体连接的功能，垂直立面预留的四个对应Nema17标准孔位的安装孔，孔位间距严格匹配42步进电机的端面安装尺寸，能够保证电机输出轴与安装基面的垂直度，避免电机安装偏斜导致的联轴器偏心、传动带跑偏等常见装配问题。水平安装面同样预留了对应规格的固定孔位，中心位置开设的圆形通孔为电机输出轴的穿出预留了足够空间，同时也能在部分直连丝杆的应用场景下，为丝杆端部的支撑轴承或者联轴器提供避让空间，避免结构干涉。两个安装面之间设置的三角形加强筋是结构设计的核心细节，在支架承受电机自重以及传动过程中的径向载荷时，加强筋能够有效分散应力集中点，避免长期负载下直角折弯位置出现形变，保证安装基准的长期稳定性，相比无加强筋的单薄折弯件，抗形变能力提升数倍，能够适配更高转速、更大扭矩输出的Nema17电机应用场景。从安装边界来看，支架的整体外轮廓尺寸完全贴合Nema17电机的端面尺寸，不会额外占用过多的安装空间，在紧凑的设备内部布局中能够有效节省结构空间，适配各类小型化设备的安装需求。实际应用中，这类支架既可以用于电机与铝型材框架的垂直安装，实现电机输出轴与型材表面平行的传动布局，也可以用于电机与设备钣金壳体的固定，在小型传送带模组、点胶机位移轴、桌面雕刻机传动结构中都能见到这类构件的身影。设计过程中需要重点关注安装孔的同轴度以及两个安装面的垂直度公差，孔位的位置偏差会直接导致电机安装时螺丝无法对位，强行装配会造成电机端盖受力不均，影响电机内部轴承的使用寿命；而两个安装面的垂直度偏差则会导致电机输出轴与传动方向不平行，在同步带传动场景下会加剧带轮的磨损，在丝杆直连场景下会造成丝杆运行卡顿、噪音增大，甚至出现丝杆弯曲的问题。支架的板材厚度选择也需要匹配对应电机的扭矩输出，常规应用场景下2mm厚度的冷轧钢板材质即可满足强度需求，表面做发黑或者喷塑处理能够提升防锈能力，适应不同工况的使用环境。
