铝型材搭建立式框架结构组件

项目分类:3D打印机 发布时间:2022-05-30 ID:642653
  • 铝型材搭建立式框架结构组件
  • 铝型材搭建立式框架结构组件

  这套铝型材立式框架结构,是桌面级FDM成型设备的核心承载基体,日常在桌面级增材制造场景中承担整机所有功能部件的定位、承载与隔振作用,是保障运动部件运行精度的基础结构件。从实际使用场景来看,这类框架多用于桌面级立式3D打印设备,放置于实验室、创客空间、小型加工工位的水平台面上,为X/Y轴运动组件、Z轴升降组件、成型平台、挤出机构、电控模块提供统一的安装基准,避免各部件因安装基准偏差出现运动卡滞、成型件层纹偏移、定位精度超差等问题。

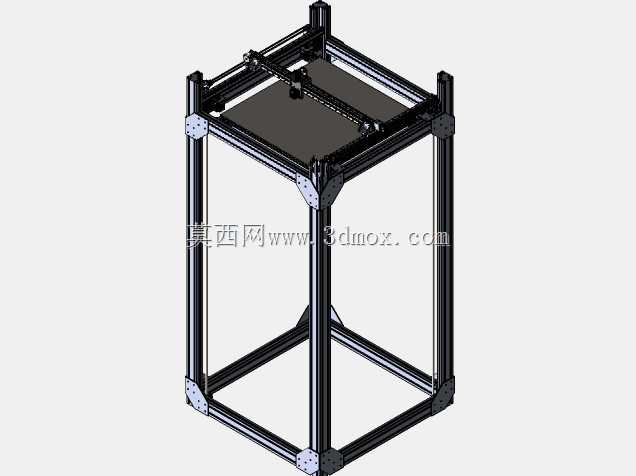

  设计思路上,整套框架采用标准欧标2020铝型材作为主体梁结构,没有采用焊接式的刚性连接,而是通过角码、内置连接件完成各型材梁的拼接,这种设计一方面降低了加工过程中的焊接变形控制难度,不需要对焊接后的框架进行二次铣削找平,另一方面也方便后期根据功能拓展需求调整型材长度、加装辅助功能模块,比如加装耗材架、恒温罩、照明组件时,不需要对主体框架进行破坏性改造,直接利用型材自带的T型槽即可完成附件固定。框架整体采用立方体立式布局,四根垂直布置的主型材作为Z向承载立柱,上下两层水平型材框分别承担顶部运动组件安装、底部整机承重与调平的功能,上下水平框与垂直立柱的连接位置均采用带定位凸台的压铸角码,连接时角码的凸台嵌入型材的端面槽内,配合T型螺栓锁紧后,能够避免水平框与立柱之间出现相对扭转,保障整体框架的形位公差。

  从功能特性来看,这套框架的型材连接节点全部设计在型材的外侧与端面位置,组装时不需要在型材内部预埋复杂的连接结构,普通操作人员使用内六角扳手即可完成整机组装,不需要专用的焊接、铣削加工设备,组装完成后的框架整体静态承重可达到15kg以上,完全能够承载运动组件、成型平台、打印耗材以及电控模块的总重量。框架的垂直立柱上预留了连续的T型槽结构,Z轴传动的丝杆支座、直线导轨可以直接通过T型螺母固定在立柱槽内,安装时可以根据实际装配公差微调导轨的平行度,不需要额外加工安装定位孔,降低了零件的加工精度要求。顶部水平框的内侧预留了X/Y轴运动组件的安装位,同步带轮的固定座、导轨安装座都可以直接贴合水平框的型材表面固定,型材的平面度直接作为运动组件的安装基准,减少了额外的基准校准工序。

  外形尺寸与安装边界方面,整套框架的外轮廓尺寸控制在350mm×350mm×550mm的范围内,属于典型的桌面级设备尺寸,放置在常规600mm深度的工作台面上不会出现突出台面的问题,框架底部的四个角位置预留了脚轮或者调平地脚的安装孔位,安装调平地脚时,可以通过调整四个地脚的高度,将框架的上平面水平度控制在0.1mm/m以内,避免因台面不平整导致框架扭曲,影响运动部件的运行顺畅度。框架内部的有效成型空间预留了220mm×220mm×300mm的区域,能够满足常规尺寸的PLA、ABS耗材打印需求,框架的侧面没有设计封闭的蒙皮结构,一方面是为了减轻整机重量,另一方面也方便后期加装透明亚克力封板,实现恒温打印环境的搭建,封板可以直接通过T型螺母固定在型材的侧面槽内,不需要额外打孔固定。

  在实际装配过程中,这套框架的所有型材梁的端面都做了45度切角处理吗?不,实际设计中垂直立柱的端面是平切,直接抵接在上下水平框的型材侧面,这样的设计比45度斜接的加工难度更低,平切端面的平面度更容易控制,连接后的接触面积更大,承载能力更强。框架顶部的水平框中间位置预留了挤出机构运动的避让空间,没有设置多余的横梁遮挡,避免挤出机构在Z向最高位置移动时出现碰撞干涉,底部水平框的中间位置预留了电控板安装的平面,可以直接将主控板、电源模块固定在底部框的安装板上,降低整机的重心,提升设备运行时的稳定性,减少Z轴快速升降时的整机晃动量。另外,框架的所有连接角码都设计了下沉式的螺栓安装位,螺栓锁紧后头部不会突出角码表面,避免后期安装外封板时出现干涉,也不会在设备搬运过程中剐蹭操作人员。
