适配3D打印机机箱的LCD屏控开关安装支架

　　这款结构件是专门针对桌面级FDM3D打印机的操控端集成需求开发的安装载体，核心作用是将2004LCD显示屏与6个独立功能开关整合为一个可快速嵌入机箱的模块化组件，解决DIY改装、小批量设备组装过程中操控部件零散安装、走线杂乱、面板开孔精度难统一的实际问题。从实际装机场景来看，这类安装支架多用于自制3D打印机的前部操控区集成，或是老旧机型操控面板的升级替换，不需要在机箱钣金上分别开设显示屏安装孔、多个开关固定孔，仅需匹配支架整体外轮廓开出对应尺寸的嵌装槽，就能完成整个操控模块的固定，大幅降低机箱加工的开孔复杂度，也能避免多开孔带来的机箱结构强度下降问题。

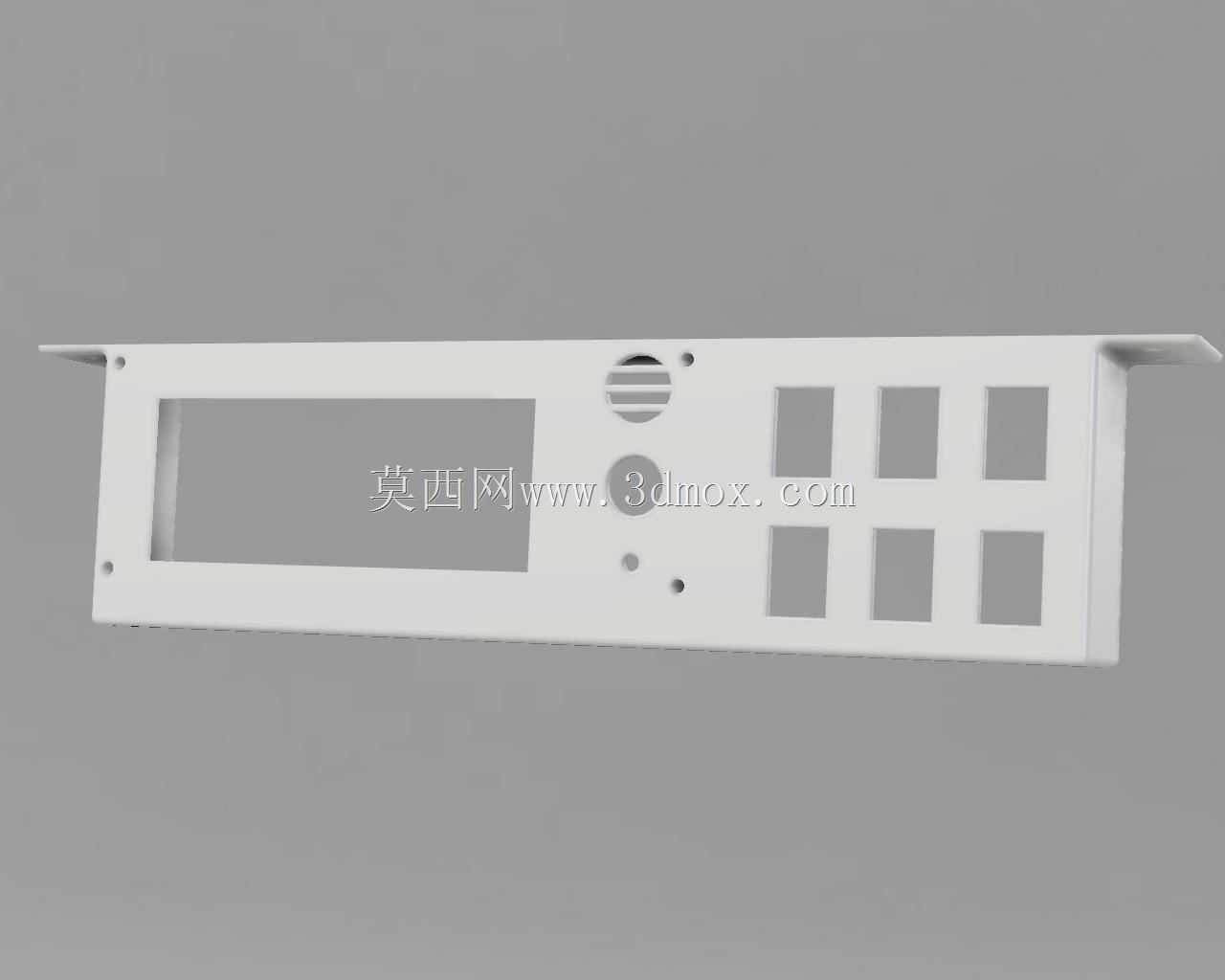

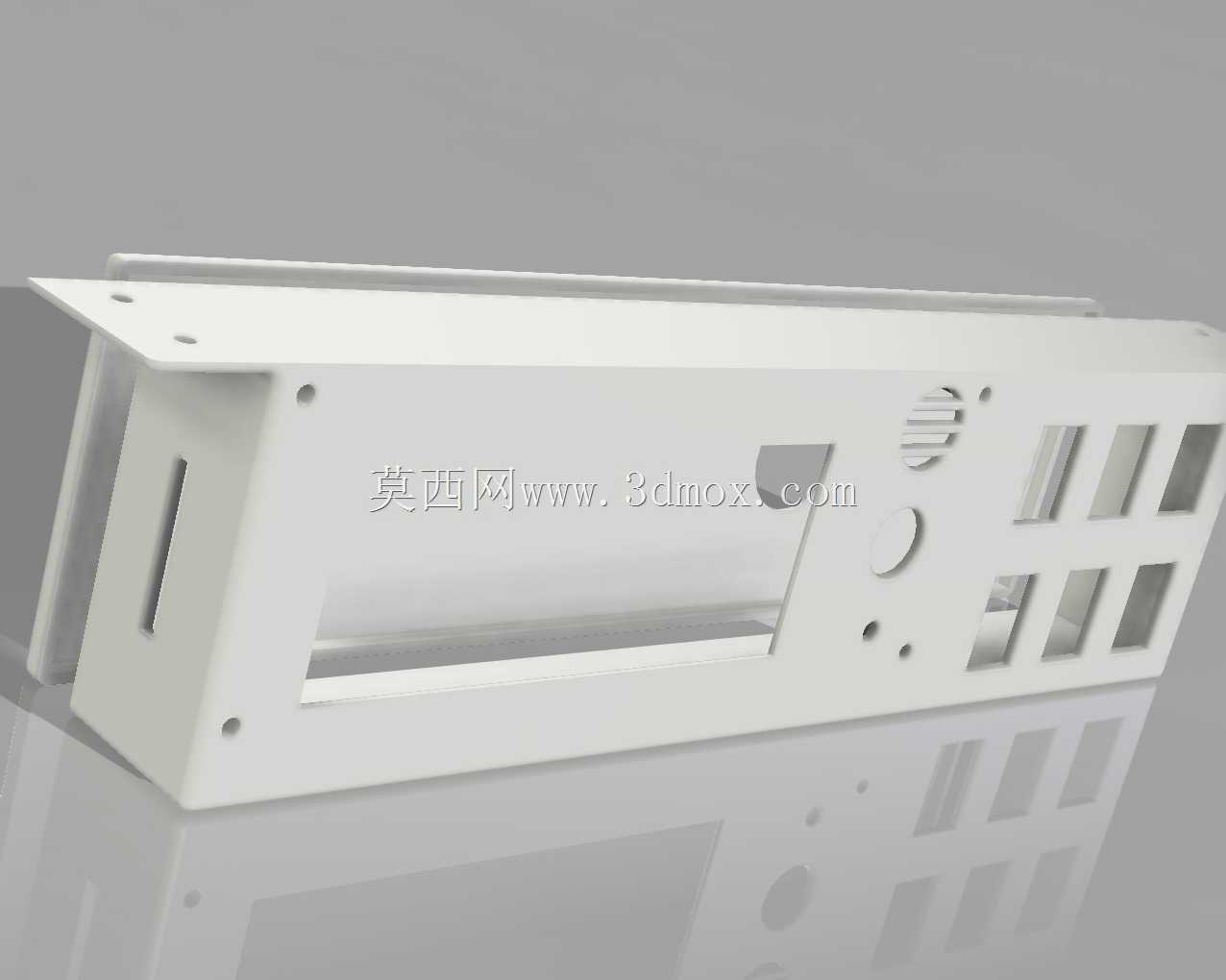

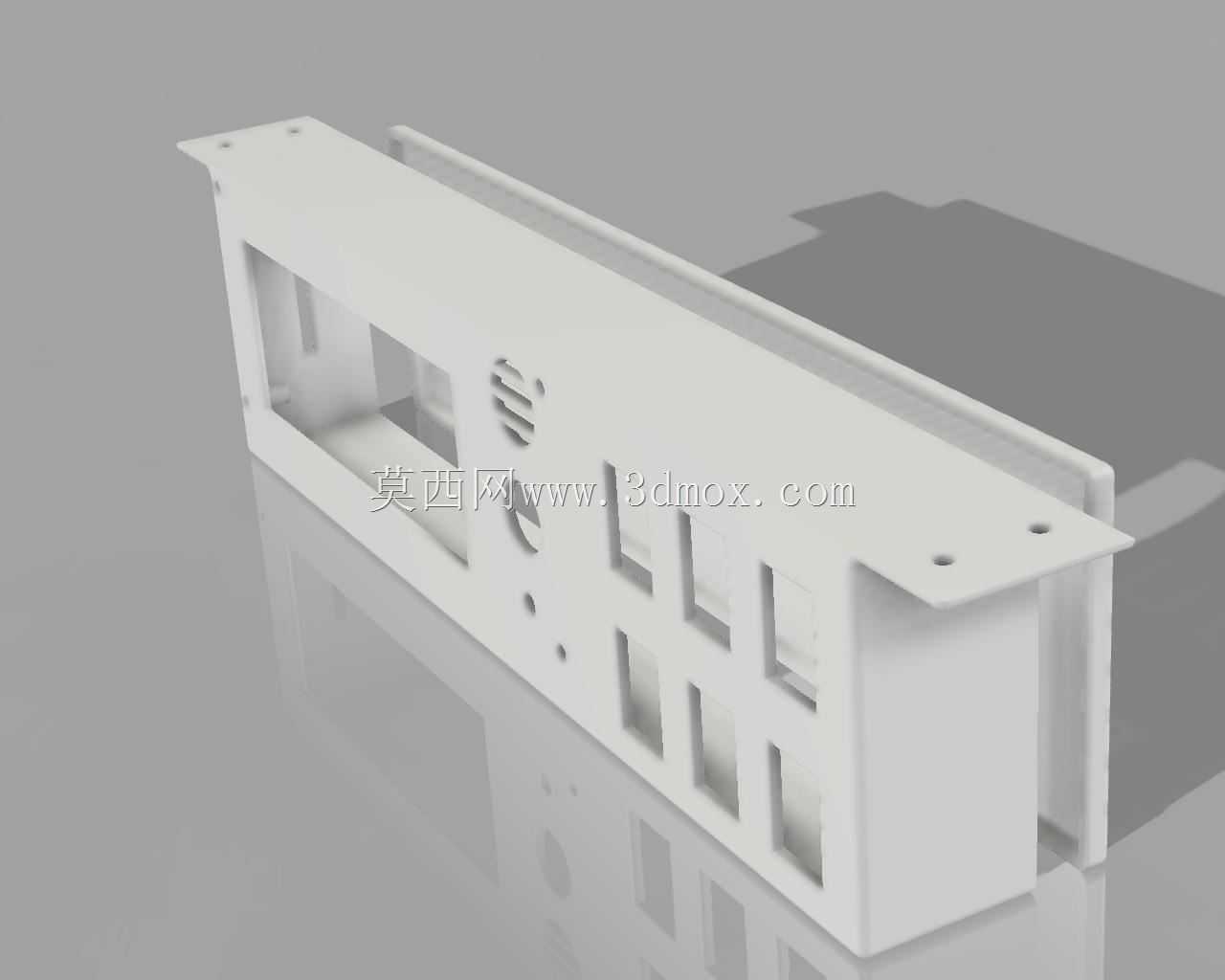

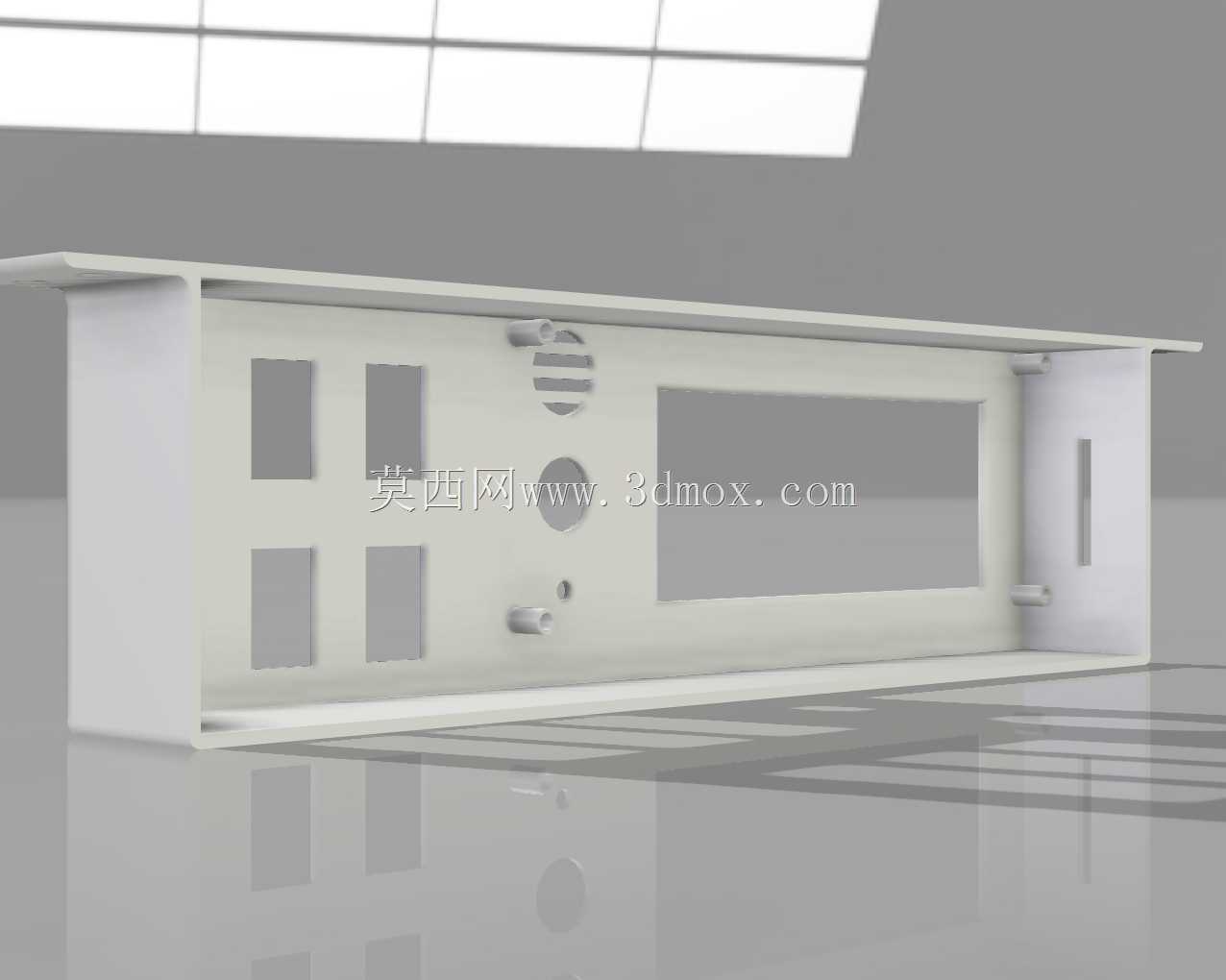

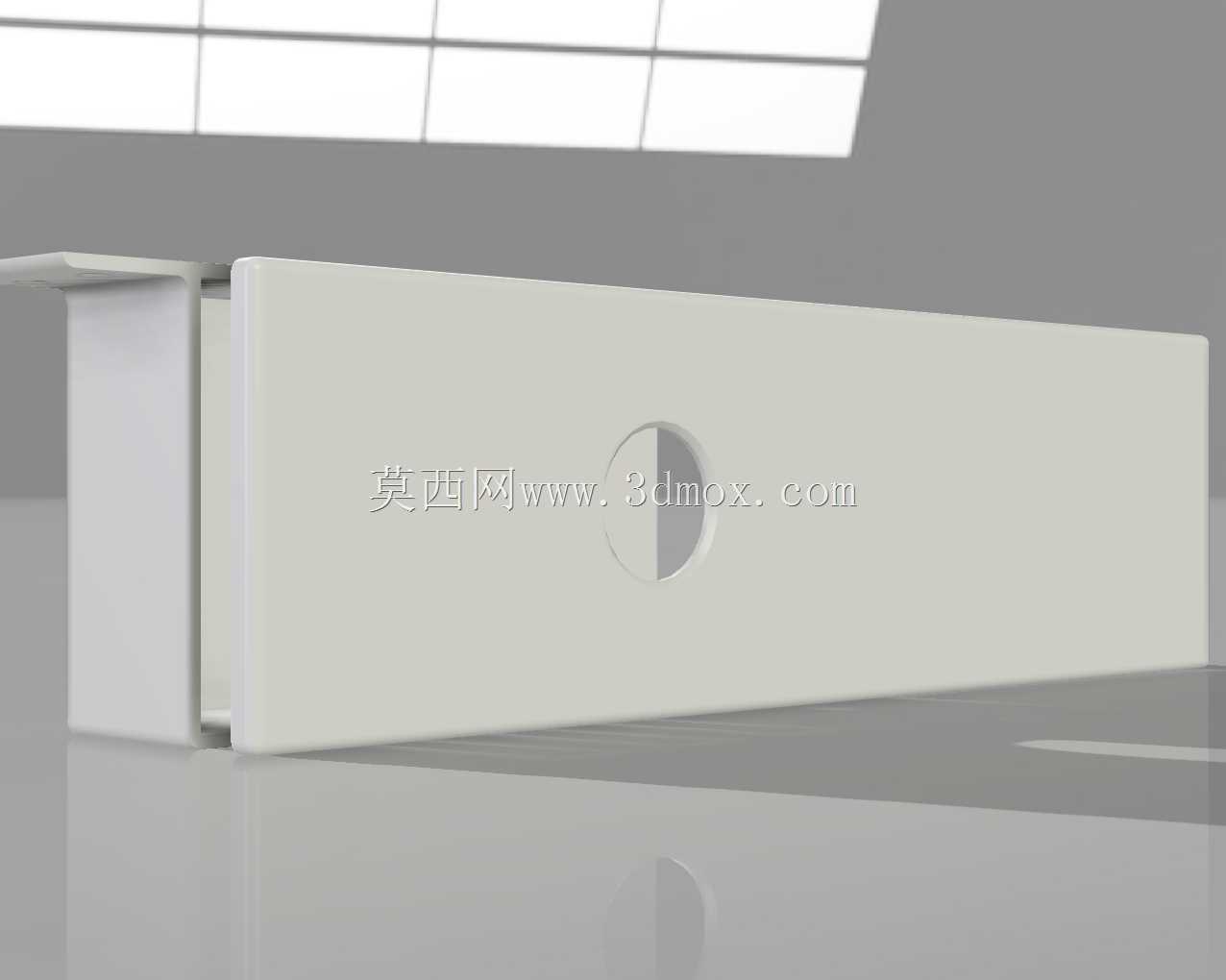

　　设计层面，整体采用弯折钣金式的盒型承载结构，主体为一体化弯折成型的承载腔体，腔体正面预留了与2004LCD显示屏轮廓完全匹配的嵌装位，同时在侧方对应排布6个开关的安装卡槽，每个卡槽的尺寸都匹配常用的船型开关或轻触按键开关的安装公差，开关装入后不会出现松旷、偏移的问题，按键操作时的受力能直接传递到支架主体上，避免长期按动导致开关引脚脱焊、接线松脱的故障。支架两侧的翻边结构上开设了对称的固定孔，安装时可通过螺丝从机箱内侧将整个支架锁紧在机箱面板的背面，不需要在面板正面外露固定螺丝，保证机箱外观的整洁度。

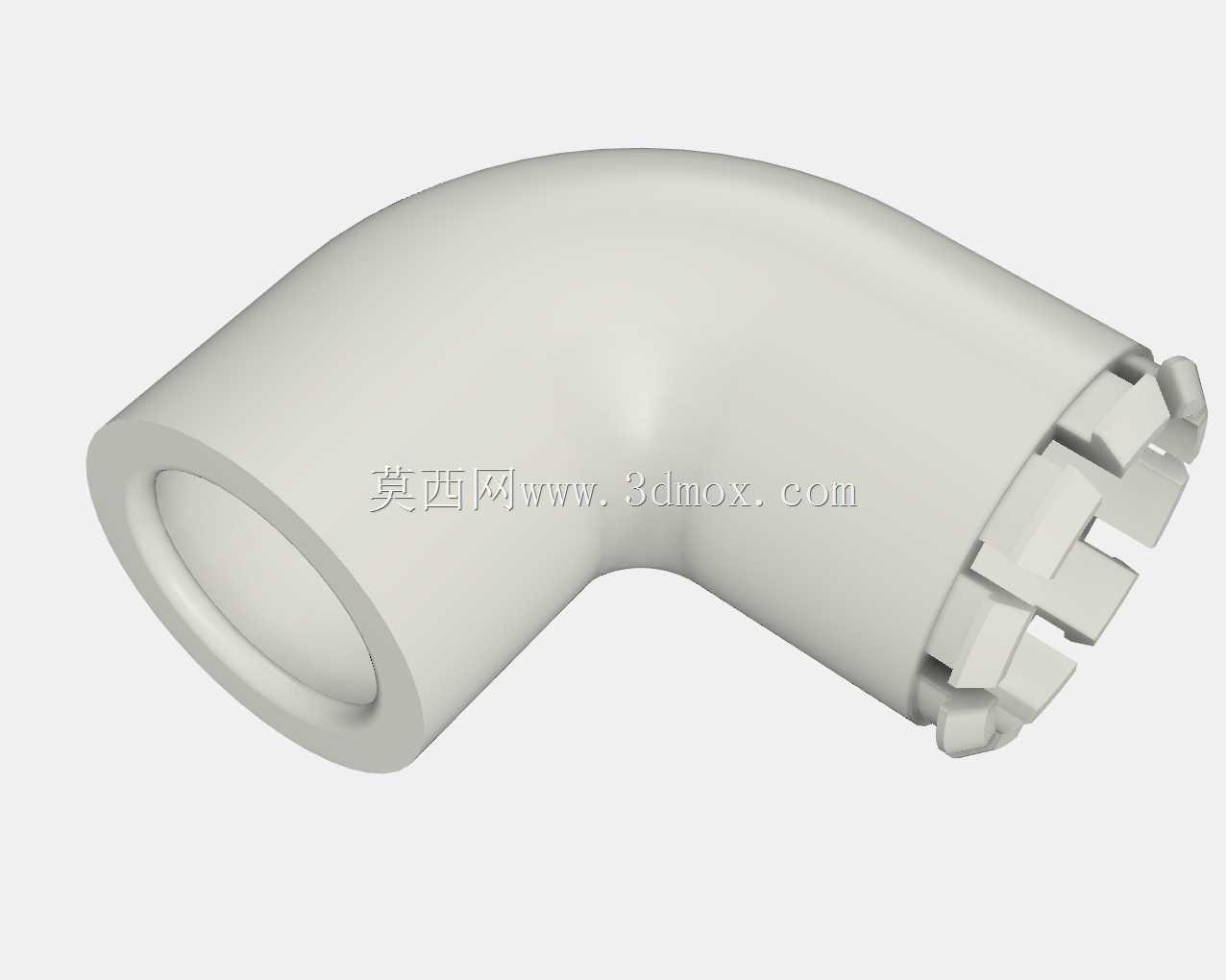

　　针对走线与外接管路的需求，支架背部专门设计了一体成型的弯头结构，这个弯头的作用分为两部分：一是作为显示屏与开关线束的走线路径导向，所有接线可以顺着弯头的内腔规整引出，直接连接到机箱内部的主控板对应接口，避免线束散落在机箱内部与运动部件产生干涉，防止打印过程中线束被同步带、丝杆剐蹭破损引发短路故障；二是作为波纹管的固定接口，弯头的外径尺寸匹配常用的塑料护线波纹管规格，波纹管可以直接套在弯头外侧，通过弯头自身的倒刺结构卡紧固定，不需要额外使用扎带或线卡，线束全程被波纹管包裹防护，即使在机箱内部温度较高、存在少量耗材挥发附着物的环境下，也能长期保护线束绝缘层不被老化、腐蚀。

　　从安装边界尺寸来看，支架的整体长度适配常规2004LCD屏加6个并排开关的总宽度，腔体深度刚好容纳显示屏的电路板厚度与开关的接线引脚长度，装入标准厚度的机箱面板后，显示屏表面与开关按键面刚好和机箱外表面齐平，不会出现凸起刮蹭、凹陷误触的问题。支架上还预留了多个辅助功能孔位，包括蜂鸣器出声孔、状态指示灯透光孔、SD卡插槽让位口，不需要额外二次加工就能满足2004LCD操控模块的全部外设安装需求，对于结构设计人员来说，在做3D打印机机箱设计时，直接调用这个支架模型就能快速完成操控区的结构匹配，不需要从零开始绘制面板开孔、支架承载、走线防护的相关结构，能大幅缩短整机结构的开发周期。

　　实际使用过程中，这种集成式支架的结构刚性足够支撑日常的按键操作与屏幕插拔操作，盒型的弯折结构自身具备不错的抗形变能力，即使在运输过程中受到挤压，也不会出现支架变形导致屏幕碎裂、开关卡滞的问题。相比采用3D打印制作的塑料支架，这种钣金结构的支架耐高温性能更好，不会因为机箱内部主控板、驱动模块长期工作产生的积温出现形变软化，长期使用的尺寸稳定性更强，适合批量装机的商用机型或是长期高负荷运行的工业级桌面3D打印机使用。在做装配公差匹配时，支架的嵌装位预留了0.2mm的安装间隙，配合薄双面胶或是减震泡棉，就能完全消除屏幕与支架之间的装配间隙，避免打印过程中设备振动传导到屏幕产生共振异响。
