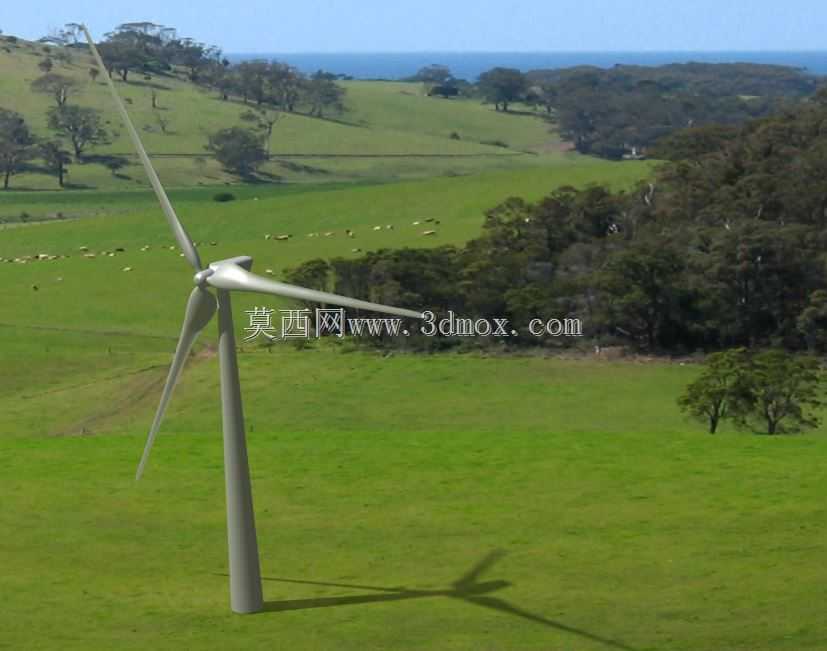

七兆瓦陆上大型风力发电机组结构

　　大型风电机组的三维结构设计，首先要面对的不是外观是否舒展，而是风轮扫掠面、塔筒高度、机舱载荷与基础边界之间能否形成稳定匹配。该七兆瓦级机组以86米转子半径确定风轮尺度，叶轮直径达到172米，配合110米功率高度，使轮毂中心处于风速更稳定、地表湍流影响相对减弱的高度层。对于陆上开阔丘陵、草场或沿海台地场景，这种尺度能够在较低空气密度波动下捕获更多来流能量，同时也要求叶片、轮毂、主轴、偏航系统和塔筒在极限阵风、启停载荷、疲劳循环及偏航误载条件下保持结构冗余。

　　从设备用途看，风力涡轮机的核心任务是将风轮平面内的气动推力转化为主轴旋转机械能，再经由增速或传动链路送入发电机完成电能输出。模型中三叶片水平轴布局是大型并网机组的常见形式：三叶风轮相比双叶方案在动平衡、噪声、视觉转速和气动载荷分布上更均衡，叶片相隔120度布置，运行时轮毂处合力波动较小，有利于主轴轴承、机架和塔筒顶部连接结构承受交变载荷。风轮旋转平面需与主导风向保持垂直，因此机舱底部设置偏航回转支承，通过偏航驱动带动整机舱绕塔筒轴线对风；当风向变化超过设定角度时，控制系统驱动偏航齿轮动作，使叶片扫掠面重新对准来流。

　　叶片设计是整套机组的关键。大型叶片并非简单等截面拉伸体，而是沿展向连续变化的翼型曲面：根部为承受挥舞、摆振和扭矩的圆形过渡段，向外逐渐过渡为高升阻比翼型；弦长、扭角、厚度和弦向位置均随半径变化，以兼顾根部结构强度与外段气动效率。叶尖线速度高，对翼型表面光滑度、前缘侵蚀和雷诺数效应敏感；叶根则需要通过螺栓法兰与轮毂变桨轴承连接，承担最大弯矩。三维建模时，叶片曲面应保留翼型站位、扭转角和后缘过渡，不能只做外观壳体，否则后续无法开展质量属性估算、重心校核或气动载荷映射。

　　轮毂位于三支叶片交汇位置，外形通常采用近似球形或流线形罩壳包裹内部铸钢件。其结构重点在于三个叶根接口的空间夹角、变桨轴承安装面以及主轴连接法兰。变桨机构允许叶片绕自身轴线旋转，通过改变桨距角控制攻角：低风速段维持最佳桨距以追求最大功率系数，高风速段增大桨距限制气动功率，故障或维护状态下可顺桨使风轮气动刹车。轮毂外部的导流罩需要与叶片根部形成合理间隙，既避免运行干涉，又减少根部紊流和雨水、沙尘进入机舱。

　　机舱总成布置在塔筒顶部，内部包含主轴、轴承座、齿轮传动或直驱链、发电机、冷却系统、控制柜、起重维护设施及制动装置。七兆瓦级功率意味着机舱质量和倾覆力矩显著，主机架必须把风轮推力、扭矩、偏航反力和自重传递到回转支承，再由塔筒筒体和法兰逐层下传至基础。塔筒采用分段圆筒锥形结构较为常见，底段直径和壁厚更大，顶段相对细长；法兰孔位、门孔补强、平台爬梯和电缆敷设空间都属于安装边界的一部分。模型中塔筒高度取110米，实际工程还要根据场地风切变、运输限界、吊装能力和基础形式分段，段间法兰螺栓必须满足预紧和疲劳要求。

　　在安装边界方面，172米叶轮直径决定了现场需要足够吊装半径和叶片拼装场地。叶片运输通常受道路弯道、隧道净高和山地坡道限制，塔筒底段也受桥梁承载与车辆尺寸约束；吊装时主吊设备需将轮毂叶片总成或单叶片提升至百米以上，风速窗口较窄，因此模型中的吊点、法兰方位和维护平台不能脱离工艺可行性。机组运行后，叶片与塔筒之间的最小间隙需在极端挠度和预弯条件下复核，叶尖不能在阵风、制动或偏航叠加工况下触碰塔筒。

　　从仿真和结构校核角度看，TEP与TCM建模思路适合把外形曲面、实体连接和装配关系分层组织：叶片作为气动外形与梁帽铺层参考，轮毂和主机架强调连接副与载荷路径，塔筒关注分段法兰和基础接口，机舱罩则承担流线外形与维护空间表达。渲染时可体现草地、丘陵和海岸风场环境，但工程价值仍在于尺寸链、干涉检查、质心位置和维护可达性。对于风电设备选型与结构设计人员，这类模型可用于概念布置评审、吊装方案沟通、教学演示以及气动—结构耦合分析前的几何确认。
