小型高集成盘式伺服驱动执行单元结构

　　在桌面级精密自动化设备、小型协作机器人关节、教育类科研实验平台这类对安装空间有严苛限制的场景里，传统长筒型伺服电机往往会因为轴向尺寸过长，挤占过多的机构布置空间，导致整体设备结构冗余、转动惯量匹配难度提升。这款盘式结构的伺服执行单元，正是针对这类窄空间安装需求做的结构优化，整体采用扁平式的盘状布局，将定子、转子、输出连接端全部整合在短轴向的圆柱壳体内，最大程度压缩了轴向安装长度，能够直接嵌入到机器人关节的内部空腔、小型转台的安装基面内，不需要额外预留过长的电机伸出空间。从实际使用场景来看，这类小尺寸伺服单元常被用在6自由度小型机械臂的关节驱动、精密光学调整架的角度控制、小型自动化送料机构的分度驱动环节，能够在有限的安装空间内提供稳定的扭矩输出，满足低速大扭矩的传动需求，不需要额外搭配大减速比的外置减速箱就能适配多数轻载精密驱动场景。

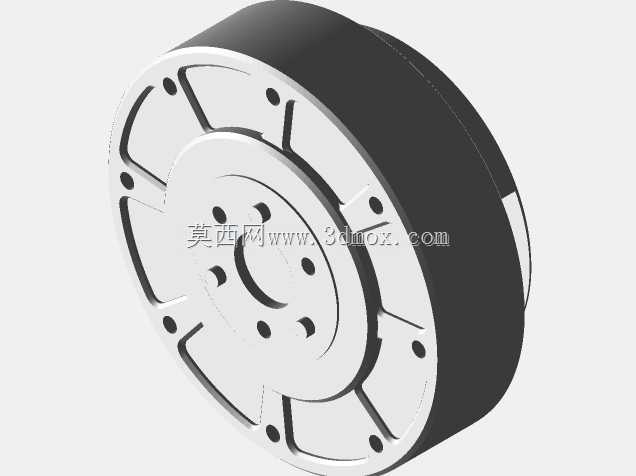

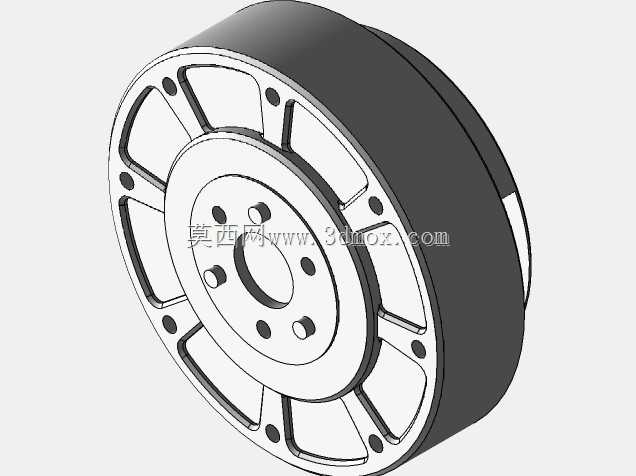

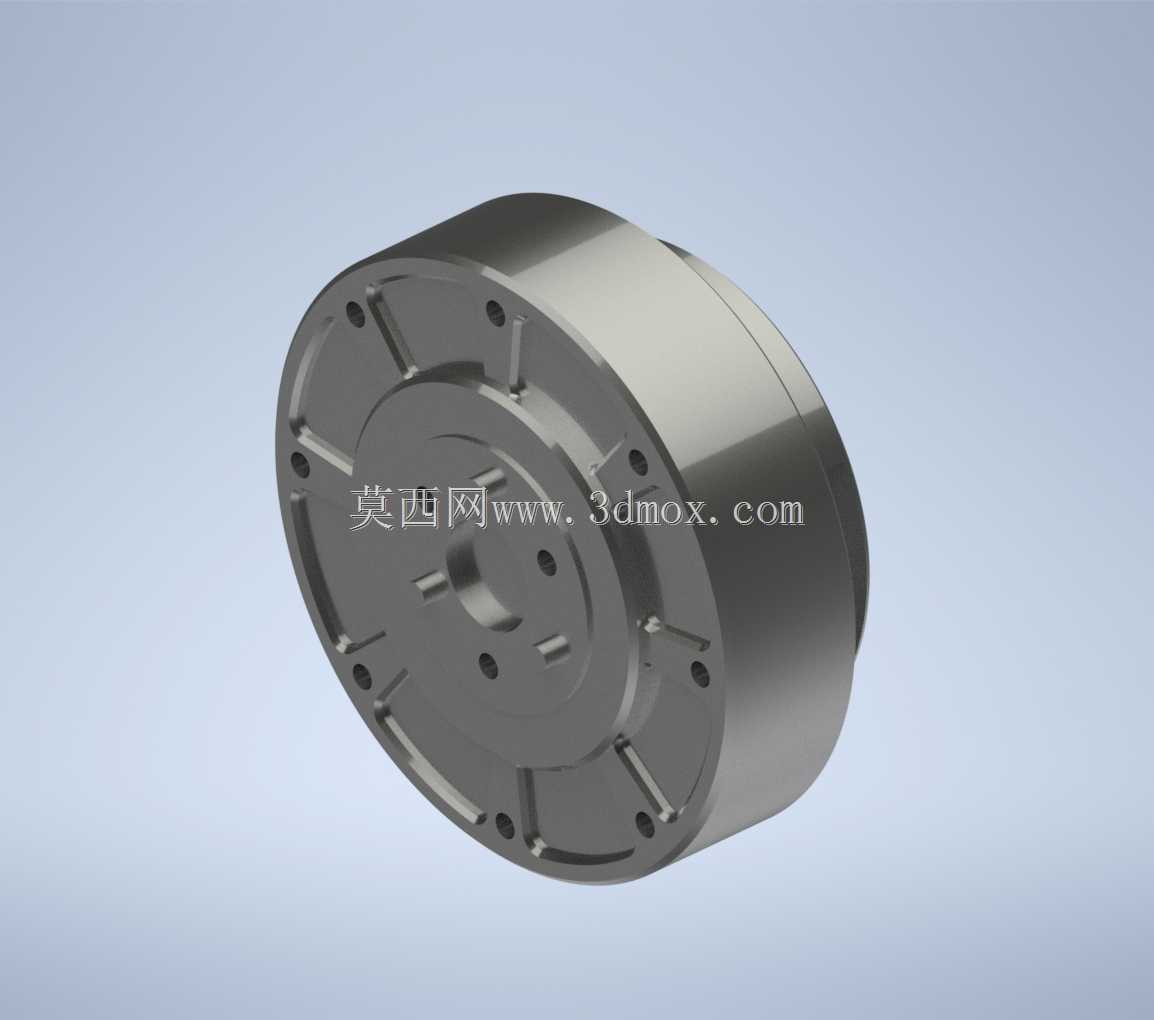

　　从结构设计思路上看，这款伺服单元的壳体采用一体化的圆柱金属结构，前端法兰面均匀布置了多组安装螺孔，能够直接通过螺栓对接安装基面，安装孔的位置度公差控制在0.02mm以内，保证装配后电机输出轴与安装基面的垂直度满足精密传动要求，避免因为安装偏斜导致的轴承额外磨损、输出端跳动超差问题。输出端采用内凹式的传动连接结构，没有传统电机的外伸轴段，对接负载的时候可以直接将负载连接件嵌入到电机输出端的凹槽内，通过端面的定位止口保证同轴度，既缩短了整体的传动链长度，又能提升连接刚度，减少传动过程中的回差。壳体侧面没有多余的凸起结构，整体外圆面光滑规整，既可以通过前端法兰安装，也能够采用抱紧式的安装方式固定在管状结构的内部，适配多种不同的安装边界条件。

　　在功能特性层面，这款伺服单元的结构设计充分考虑了三维机构开发的通用需求，所有的安装孔位、止口尺寸、输出连接结构都遵循通用的小型伺服元件尺寸规范，设计人员在做机构开发的时候，可以直接调用该模型完成整体装配，不需要额外做安装接口的适配修改。内部的绕组、磁钢排布都做了扁平化优化，在短轴向尺寸下保证足够的绕组空间，能够输出满足轻载驱动需求的额定扭矩，同时转子的转动惯量控制在较低水平，动态响应速度更快，适合需要频繁正反转、快速定位的运动控制场景。端盖与壳体的配合面采用止口定位结构，装配后能够保证内部轴承的同轴度，减少运转过程中的振动和噪音，同时密封结构能够阻挡日常环境中的粉尘进入电机内部，适配普通工业车间、实验室这类常规使用环境，不需要额外做防尘防护结构。

　　从安装边界来看，这款伺服单元的最大外圆直径控制在小尺寸级别，轴向总长度远小于同功率的传统伺服电机，安装的时候只需要在安装基面上开出对应直径的沉孔或者对接法兰，预留的安装空间只需要略大于电机外圆尺寸即可，不需要预留接线、外伸轴的额外冗余空间。输出端的连接结构采用通用的键槽加螺孔固定方式，能够对接同步带轮、联轴器、直接连接负载转盘等多种传动元件，设计人员在做三维装配的时候，可以直接根据模型的安装尺寸预留周边的管线布置空间，避免出现装配干涉问题。对于从事小型自动化设备、教育机器人、精密实验装置开发的结构工程师来说，这类高集成度的盘式伺服单元能够大幅简化整体机构的设计难度，减少传动链的零件数量，提升设备整体的结构紧凑度，同时模型包含了所有的安装接口、外形轮廓、配合尺寸细节，能够直接用于整体设备的干涉检查、安装模拟、工程图导出，不需要再重新测绘建模，能够有效缩短结构开发的周期。在实际选型搭配的时候，只需要根据负载的扭矩需求、转速要求匹配对应的驱动参数，就可以直接将该单元集成到整体机构中，安装接口的通用性能够适配多数常规的轻载精密传动场景，不需要定制特殊的连接转接件。
