十字安装座伺服电机适配结构件

项目分类:伺服电机 发布时间:2022-05-30 ID:642733
  • 十字安装座伺服电机适配结构件
  • 十字安装座伺服电机适配结构件
  • 十字安装座伺服电机适配结构件

  在小型自动化执行单元、桌面级机械臂、航模舵机改装、微型位移调节机构这类对安装空间、传动同心度有较高要求的场景里,这类十字型安装结构的伺服电机适配件,往往是决定整套机构运行稳定性的核心连接部件。很多刚入行的结构工程师在做小型传动机构设计时,容易忽略安装基座的受力分布,只盯着电机本身的扭矩参数选件,最后装上去运行时出现支架共振、输出轴偏摆、固定螺丝松脱的问题,本质上就是没有匹配好和电机输出端适配的安装连接结构。

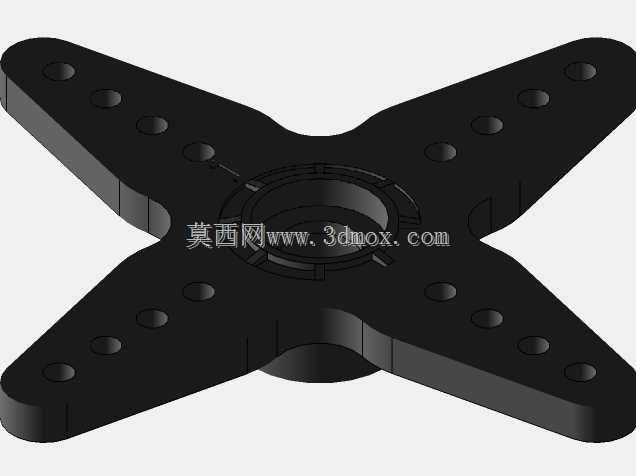

  这个结构件采用四翼十字对称布局,四个延伸臂上均匀排布的安装孔位,是经过受力校核设计的:每侧臂上的孔位间距统一,既可以适配标准孔距的舵盘、摇臂连接件,也能根据实际安装需求选择不同孔位组合固定,满足不同力臂长度的传动连接要求。中心区域的嵌套结构是和伺服电机1501MG输出端直接配合的部位,设计时预留了和电机输出轴齿形匹配的啮合间隙,既不会因为间隙过大出现传动回程差,也不会因为过盈量太大导致装配时压裂塑料基座、或者运行时电机轴卡滞。

  从实际使用场景来看,这类结构件大多用在教育类小型机械臂关节、智能小车转向机构、航模舵面控制、小型自动化设备的点位推拉执行端。比如做六自由度桌面机械臂的肩关节连接时,四个翼面可以分别固定大臂连杆、辅助支撑筋、限位传感器支架,不用额外叠加转接板,能有效减少关节处的堆叠高度,让整个机械臂的结构更紧凑。在做智能小车的转向舵机改装时,十字翼的两个对向孔位可以直接连接转向拉杆,剩下的两个孔位可以固定转向角度限位块,避免舵机超量程转动打坏齿轮。

  设计这类结构件的时候,首先要考虑的是安装边界的尺寸约束:中心安装位的沉孔深度要和电机输出轴的伸出长度匹配,不能出现轴伸太长顶到支架底面、或者轴伸太短啮合深度不够导致传动打滑的问题。四个翼的延伸长度要控制在合理范围,太长的话翼臂末端受力时形变量会变大,影响传动精度;太短的话孔位排布空间不足,没法适配不同规格的外接连杆。翼臂上的安装孔采用通孔设计,装配时可以从正面穿入固定螺丝,背面直接用螺母锁紧,不用在支架上攻丝,既降低了加工难度,也能避免塑料件螺纹滑牙的问题。

  从受力角度分析,十字对称结构的优势在于各个方向的受力均匀,当电机输出扭矩带动支架转动时,四个翼臂承受的载荷能均匀分散到中心连接位,不会出现单侧应力集中导致的支架断裂问题。翼臂和中心连接位的过渡位置做了圆弧倒角处理,避免直角过渡带来的应力集中,这一点在频繁正反转的传动场景里尤其重要——很多同类结构件用久了在根部断裂,就是因为过渡位置没有做应力释放设计,反复交变载荷下裂纹从直角处慢慢扩展,最后直接断裂。

  实际选型装配的时候,要注意这个结构件的安装平面度:四个翼面的基准面要和电机输出轴的端面保持平行,不然装上去之后外接的连杆会出现偏角,运行时不仅会增大电机的负载扭矩,还会导致连接位置的螺丝反复承受剪切力,容易出现松脱。固定中心位置和电机输出轴的锁紧螺丝时,要控制锁紧力矩,不要用太大的力气拧,不然塑料材质的中心孔会被压变形,导致和输出轴的同轴度变差,运行时出现抖动。另外四个翼臂上的孔位公差要控制在合理范围,孔位太松的话连接销会有间隙,传动时出现旷量;孔位太紧的话装配时需要使劲敲入连接销,容易把翼臂撑裂。

  在不同的应用场景里,这个结构件的固定方式也可以灵活调整:如果是用在负载比较小的航模场景里,可以直接用自攻螺丝穿过翼面的孔位固定连杆;如果是用在负载稍大的桌面自动化设备上,可以在孔位里压入铜质嵌件,再用机米螺丝锁紧连接销,提升连接的可靠性。中心位置和电机输出轴配合的部位,如果是用在频繁正反转、冲击载荷比较大的场景,可以在中心孔内嵌入金属衬套,避免塑料孔位长期和金属输出轴摩擦出现磨损,导致传动间隙变大。

  很多工程师在建模的时候,容易忽略安装时的操作空间:比如翼臂上的固定孔位置,要预留出螺丝刀的操作空间,不能把孔位设计得太靠近中心凸台,不然装配的时候螺丝刀没法垂直对准螺丝头,拧螺丝的时候容易滑牙。另外四个翼臂的边缘做了倒角处理,不仅是为了外观好看,更重要的是避免装配时锋利的边缘割伤操作人员的手,也能减少安装过程中和周边其他零部件的刮擦干涉。

  从结构优化的角度来说,这个十字型安装件在保证结构强度的前提下,尽可能做了轻量化设计:翼臂上多余的材料都做了去除处理,既减少了自身重量,降低电机转动时的惯量,也能节省材料成本。对于伺服电机这类需要频繁启停、正反转的执行元件来说,转动端的负载惯量是很重要的参数,如果连接的支架太重,电机启动和制动的时候需要克服的惯量就大,不仅会影响响应速度,还会导致电机发热加剧,缩短使用寿命。

  在做机构运动仿真的时候,要重点校核这个结构件在极限摆动角度下的干涉情况:比如当电机转到最大角度时,翼臂的边缘不能和电机本体、周边的安装支架、走线槽等部件发生碰撞,预留至少1mm的安全间隙。走线的时候,连接在翼臂上的传感器线、电源线要留足够的摆动长度,避免支架转动时把线扯断,也可以在翼臂上设计小型的走线卡扣位,把线材固定在翼臂侧面,让线材跟着支架一起转动,避免线材缠绕。

  这类结构件看似简单,实则是小型伺服传动机构里不可或缺的连接部件,设计时每一个尺寸、每一个孔位、每一处倒角都要结合实际使用场景的受力、装配、维护需求来确定,不能只照着标准舵盘的尺寸照搬,不然实际用的时候总会出现各种各样的问题。只有从工程实际出发,把装配工艺、受力分布、使用场景的需求都考虑到位,做出来的结构件才能在设备长期运行中保持稳定可靠。
