适配iPhone5的魔术笔支架保护壳设计

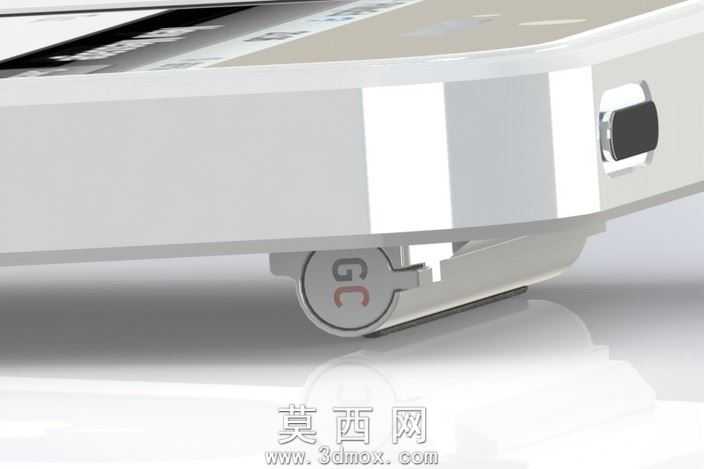

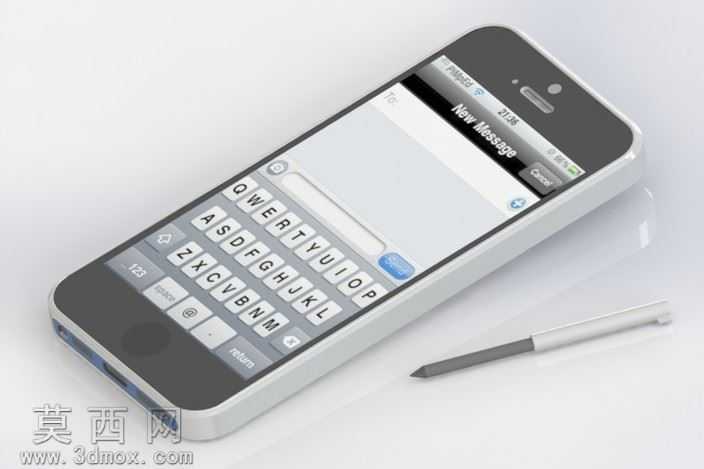

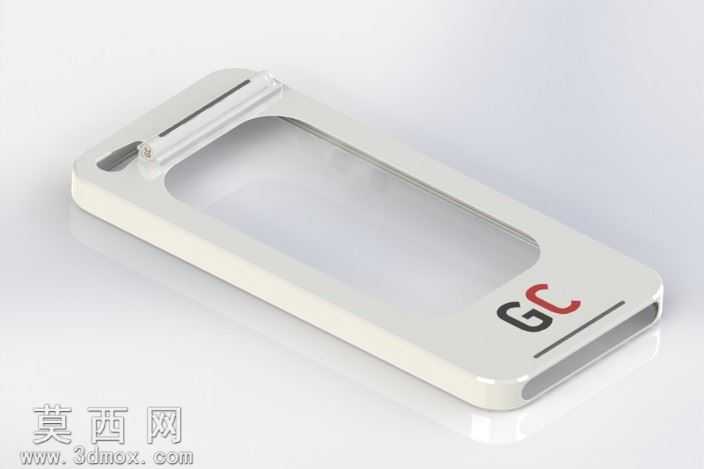

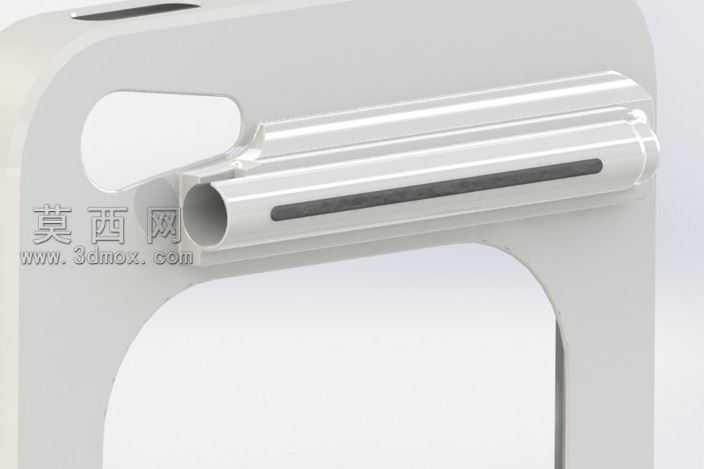

本作品是针对iPhone5使用场景设计的多功能集成式保护壳，建模阶段首先基于iPhone5官方公开的机身尺寸参数完成基准曲面搭建，严格对齐机身侧边按键、底部接口、背部摄像头与闪光灯的开孔位置，确保壳体装配后不会干涉手机原有功能的正常使用。设计核心是在保护壳背部集成可收纳魔术笔的管状支撑结构，建模时先完成壳体主体的薄壁结构绘制，预留1.2mm的均匀壁厚保证基础抗冲击防护性能，再通过布尔运算在背部预留管状结构的安装位，管状结构采用两端通透的空心设计，内壁做0.1mm的拔模斜度处理，既方便魔术笔的取放，也能避免长期使用出现的卡滞问题。渲染阶段针对壳体主体采用哑光半透的PC材质参数，调整粗糙度数值模拟日常使用的亲肤磨砂质感，管状收纳结构则采用高亮抛光的硬质塑料材质，通过环境光遮蔽效果突出结构的立体感与金属质感的视觉错觉，同时在管状结构表面预留长条形防滑槽，增加取放魔术笔时的摩擦力。结构设计上兼顾防护性与实用性，保护壳四个边角做加厚的缓冲气囊结构，跌落时可分散冲击力降低机身受损概率，背部的管状收纳结构同时可作为桌面支架使用，将手机横置时管状结构可支撑机身形成适合观看视频的舒适角度，无需额外搭配独立支架。设计思路围绕日常办公与休闲场景的使用痛点展开，解决用户同时携带手机、触控笔时需要分开收纳的不便，将保护壳的防护功能、触控笔收纳功能、桌面支架功能整合为一体，整体造型保持简约流畅，没有多余的突兀结构，握持时不会产生硌手的不适感，所有边角都做R0.8以上的圆角处理，兼顾视觉柔和度与使用触感。建模过程中对所有配合面做公差校验，确保保护壳与手机的装配间隙控制在0.1mm以内，既不会出现过紧难以拆装的问题，也不会因间隙过大出现使用时的晃动异响，管状收纳结构的内径根据常规魔术笔的通用尺寸设计，可适配市面上绝大多数同规格的圆柱形触控笔与书写笔具。
