小型舵机式伺服执行机构结构设计

　　这款小型伺服执行单元常被应用在航模舵面控制、小型自动化工位角度调节、教学机器人关节驱动、智能门锁锁舌驱动这类需要精准角度闭环控制的场景中，区别于开环的步进驱动单元，它自带位置反馈回路，不需要外部额外加装位置检测元件，就能实现输出轴0到180度范围内的任意角度锁止，在负载不超过额定扭矩的工况下，位置重复定位精度可以控制在1度以内，完全能满足民用小型设备的角度控制需求。

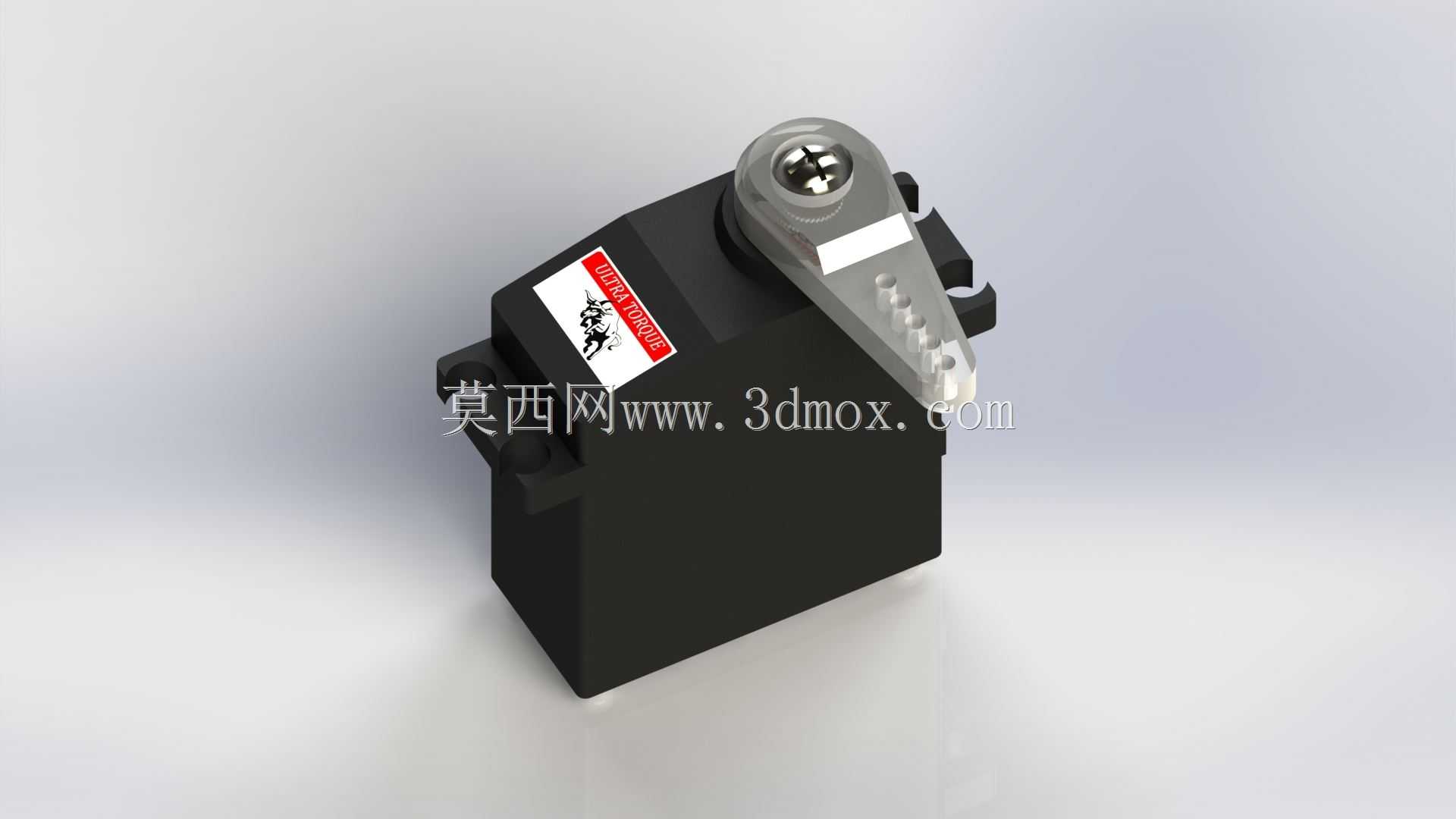

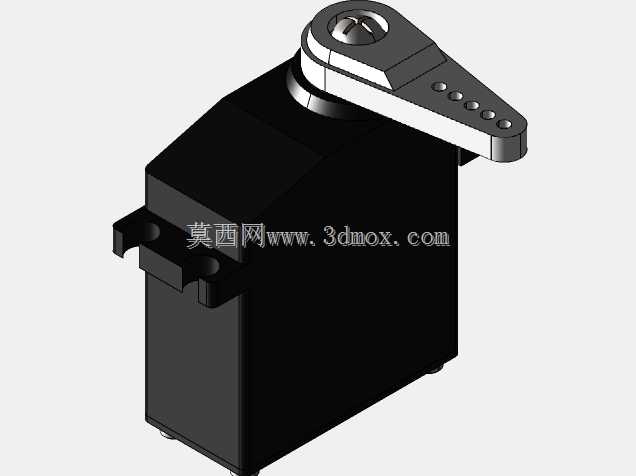

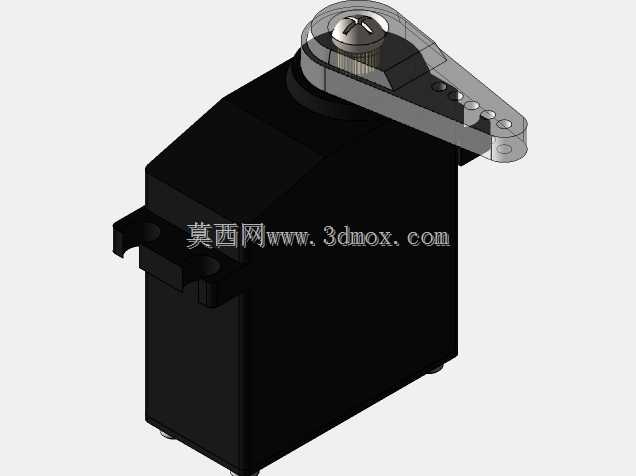

　　从结构设计逻辑来看，整个壳体采用上下扣合的硬质工程塑料结构，侧壁预留的两个带安装孔的凸耳是核心安装定位基准，安装孔中心距、凸耳厚度都做了统一的行业通用尺寸适配，不管是安装在标准航模机身预留位，还是自动化设备的铝型材安装面上，都不需要额外做转接件加工，直接用对应规格的自攻螺丝或者机米螺丝就能完成固定。壳体侧面的出线槽做了圆角过渡处理，避免穿线时尖锐边角割破信号与动力线的绝缘层，壳体内部预留的腔体空间刚好容纳直流驱动电机、减速齿轮组、电位器反馈元件与控制电路板，各部件之间的间隙控制在0.3到0.5毫米之间，既不会因为间隙过大导致部件运行时晃动异响，也不会因为间隙过小出现装配干涉、齿轮运转卡滞的问题。

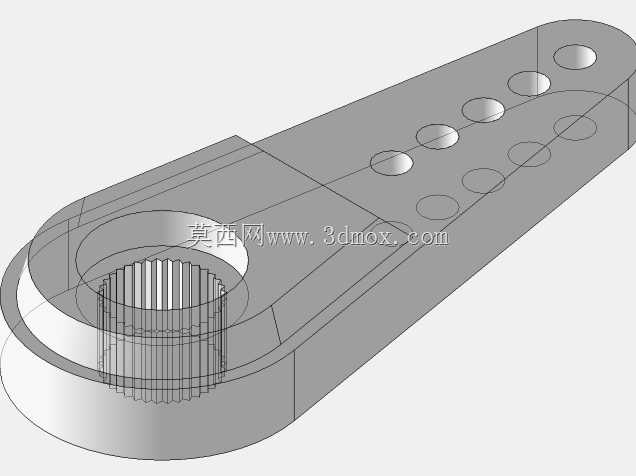

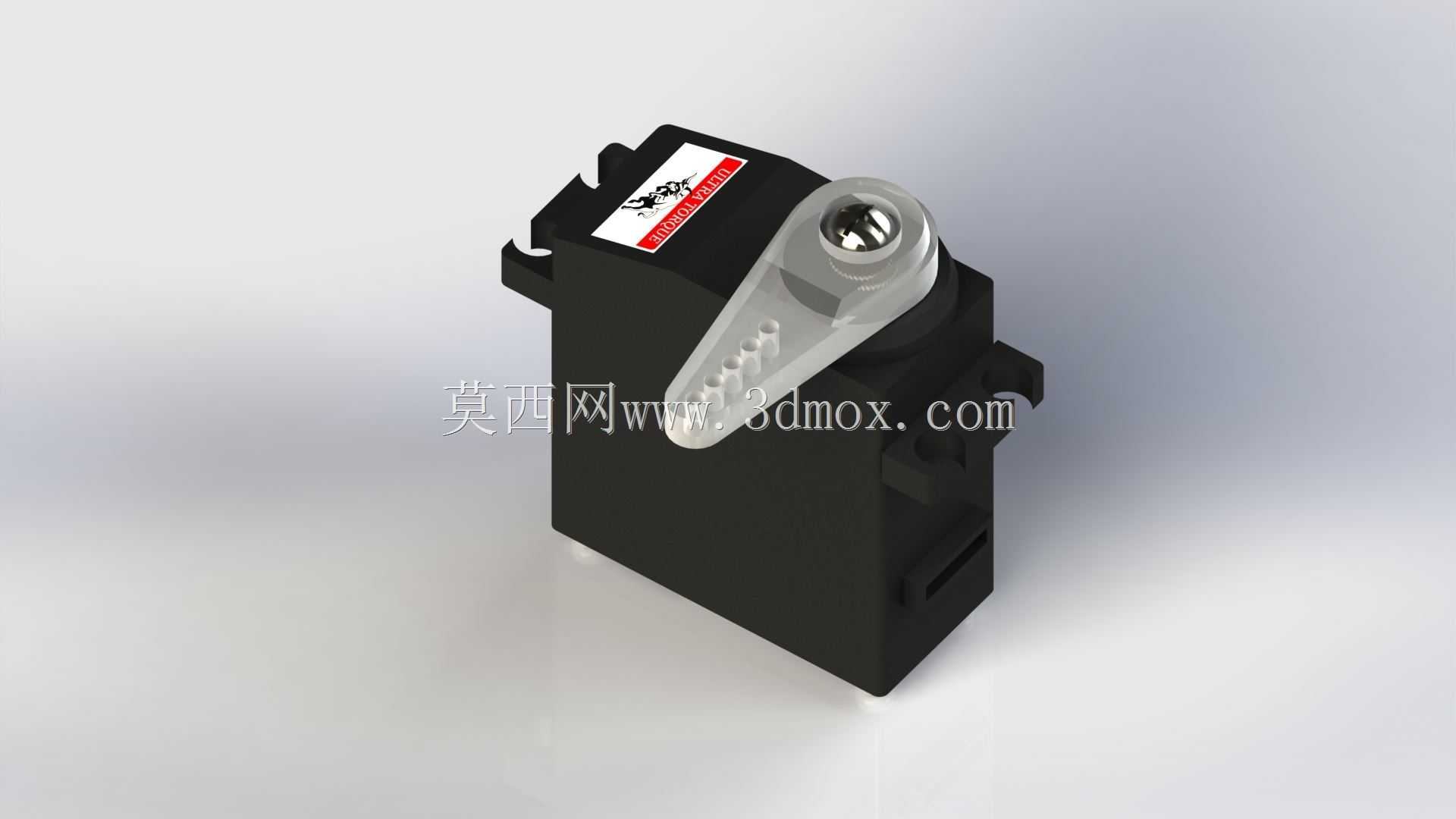

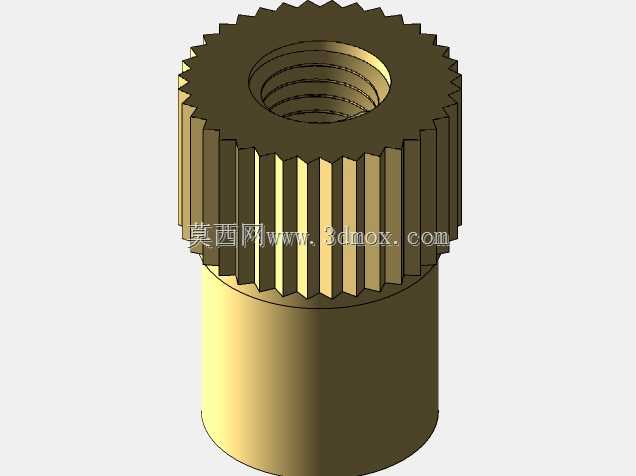

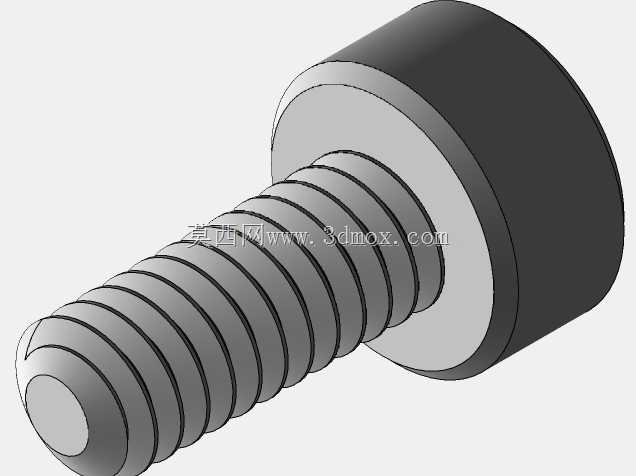

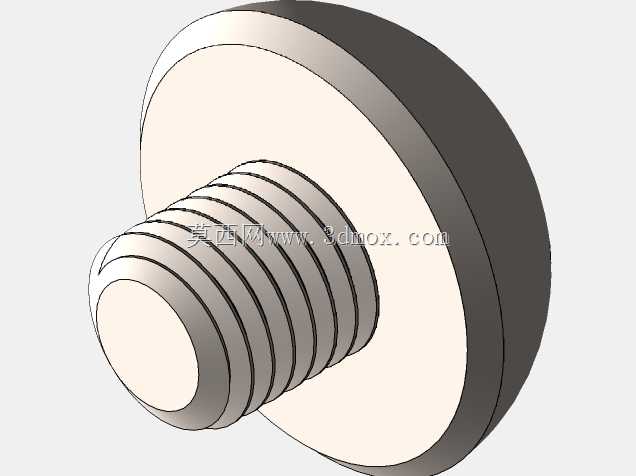

　　输出端的舵盘采用金属材质加工，盘面均匀分布的多个安装孔是为了适配不同的连杆连接需求，不管是连接推拉式连杆还是盘式传动拨杆，都能找到对应的安装孔位，舵盘和输出轴之间采用齿形啮合的连接方式，相比平键连接，这种小模数齿形配合在小尺寸轴向上能传递更大的扭矩，同时拆装方便，只需要拧下顶部的固定螺丝就能快速更换不同规格的舵盘，不需要做额外的轴面加工。输出轴的根部做了轴肩定位结构，装配时轴肩和壳体上的轴承内圈贴合，能承受一定的径向负载，避免舵盘受到侧向力时直接把力传递到内部减速齿轮组，导致齿轮断齿或者轴系偏磨。

　　在实际选型使用时，需要注意几个安装边界：首先是安装面的平面度公差要控制在0.2毫米以内，如果安装面凹凸不平，锁紧安装螺丝时会导致壳体变形，挤压内部的齿轮组，直接导致运转阻力变大、空载电流升高，严重时甚至会出现堵转烧毁驱动电路的问题。其次是输出轴的轴向负载不能超过额定值，这类小型伺服单元的输出轴没有设计推力轴承，过大的轴向冲击力会把轴系顶偏，导致内部电位器的检测基准偏移，出现角度控制不准、零点漂移的问题。另外舵盘安装时要注意找中，在设备上电初始化完成、输出轴回到中位时再锁紧舵盘固定螺丝，避免初始角度偏移导致有效行程不足，达不到需要的控制角度范围。

　　从功能特性上看，这类伺服单元采用标准的PWM信号控制逻辑，控制周期固定在20毫秒，高电平持续时间在0.5毫秒到2.5毫秒之间对应输出轴的两个极限位置，控制逻辑简单，不需要复杂的通讯协议就能和绝大多数通用控制器匹配，不管是入门级的单片机开发板还是专用的运动控制器，都能直接输出对应信号驱动它运行。内部的减速齿轮组采用多级直齿传动设计，传动效率高，反向间隙控制得很小，在小负载往复摆动的工况下不会出现明显的回程误差，适合频繁正反转的角度调节场景。壳体表面的标签区域预留了参数标识位，生产时可以直接印刷型号、扭矩、工作电压等参数，方便用户选型时快速识别参数，不会和其他规格的伺服单元混淆。

　　在结构建模过程中，需要重点关注几个配合尺寸的公差设定：安装凸耳的安装孔位置度公差要控制在0.1毫米以内，保证和通用安装位的互换性；输出轴和舵盘配合的齿形公差要符合小模数齿轮的配合标准，避免装配时出现过松打滑或者过紧装不上的问题；壳体上下盖的扣合面要做止口结构，止口的配合间隙控制在0.1毫米，既保证装配时能顺利扣合，又能避免上下盖错位导致内部腔体的尺寸偏差，影响内部元件的装配空间。另外壳体上的散热槽设计虽然尺寸不大，但在持续带负载运行的工况下，能通过空气对流把驱动电路板和电机产生的热量及时散出，避免内部温度过高导致磁钢退磁、电路元件性能下降，延长设备的连续运行时间。
