自行车传动用异形齿链盘结构设计

　　日常通勤、山地越野等不同骑行场景下，自行车传动系统的啮合稳定性直接决定骑行体验与动力传递效率，这款链环作为传动副的核心啮合零件，需要同时兼顾与链条的咬合精度、踩踏发力时的扭矩承载能力，以及不同车架安装位的适配边界。从实际使用场景来看，这类异形齿链环多适配单盘传动系统，相比传统多盘片结构省去了前拨链器的调整冗余，在林道穿越、城市通勤的复杂路况下，能大幅降低掉链概率，齿形的轮廓修型完全匹配常规自行车链条的节距参数，每一个齿的切入角都做了圆弧过渡处理，当链条在踩踏过程中发生横向偏摆时，齿侧的导向斜面能顺滑引导链节落位，不会出现卡链、咬链的异响问题。

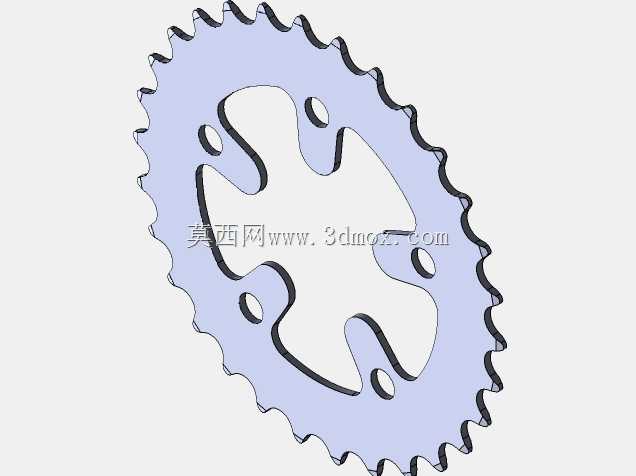

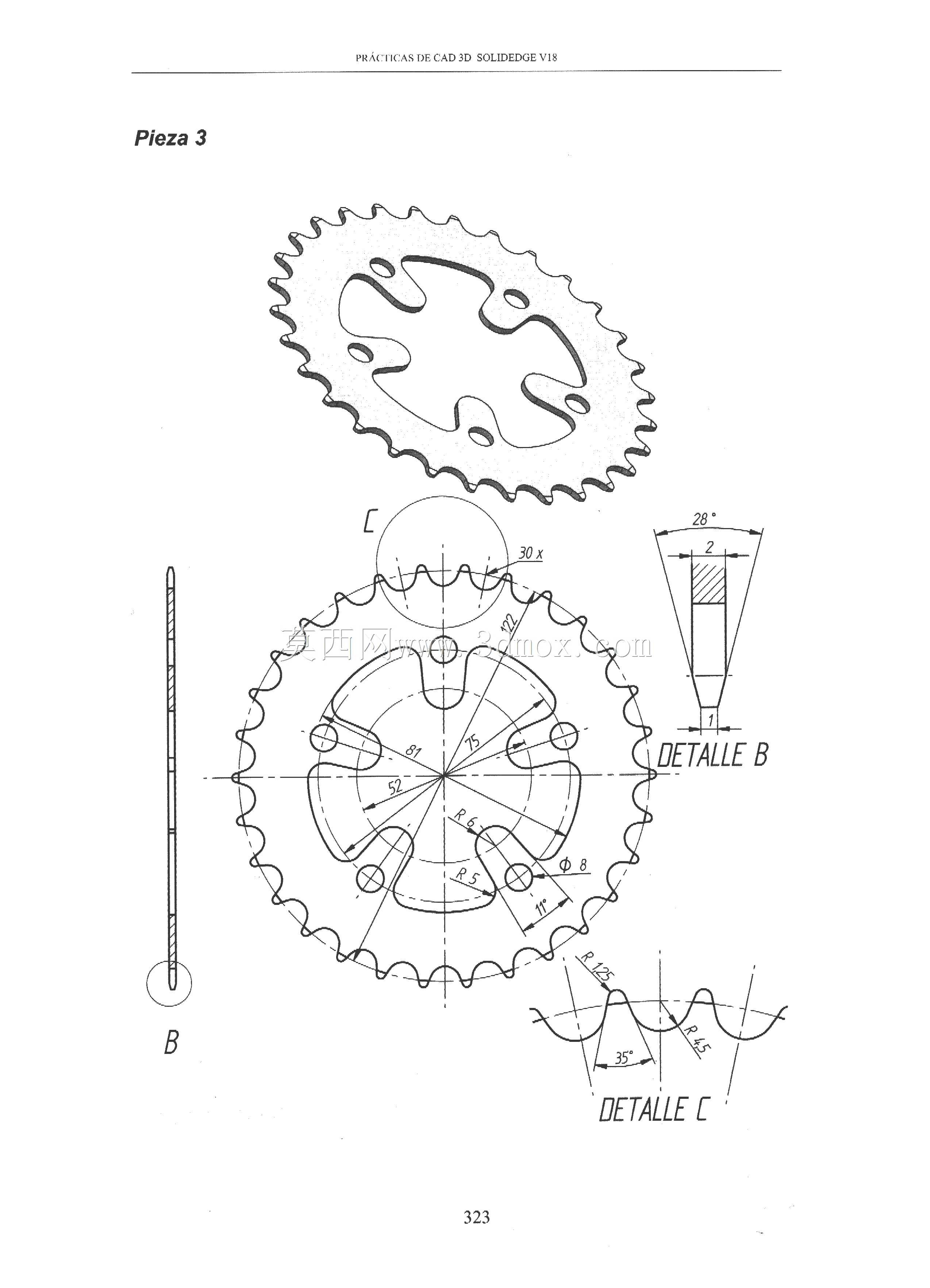

　　设计过程中首先要敲定安装孔位的分布逻辑，中心区域的异形镂空并非单纯为了减重，四个对称分布的安装定位孔完全匹配通用曲柄的安装爪距，安装时不需要额外加装转接座，直接贴合曲柄安装面即可完成锁紧，镂空区域的轮廓走向顺着踩踏时的应力传递路径分布，在盘片厚度固定的前提下，通过去除应力冗余区域的材料，既降低了盘片自身的转动惯量，让起步踩踏的发力反馈更直接，也避免了多余材料带来的重量负担。盘片的齿部厚度经过匹配计算，刚好能嵌入标准自行车链条的内链节间隙，齿顶的圆角处理能减少链条啮合时的硬接触磨损，长期使用下不会因为齿部磨尖出现跳齿问题。

　　从安装边界来看，盘片的最大外圆直径对应常规骑行场景下的常用齿比范围，既不会因为齿比过大导致起步踩踏过重，也不会因为齿比过小让高速巡航时的踏频过高，盘片背面的安装面做了平面度公差控制，锁紧后和曲柄的贴合面不会出现间隙，避免高扭矩踩踏时盘片发生径向窜动。齿形的排布采用了非等距的错位修型，在链条啮合的上半段受力区域，齿的啮合深度更深，能承受爬坡站立踩踏时的瞬时大扭矩，下半段回程区域的齿侧间隙稍大，能减少链条回程时的摩擦阻力，让空转时的顺滑度更好。

　　实际装车测试时，这类链环能适配市面上绝大多数8速到12速的常规自行车链条，不需要对链条做额外的截链或改装，安装时只要对准曲柄的定位销，依次锁紧固定螺丝就能完成装配，日常维护只需要定期清理齿缝间的泥沙油污，就能保证长期的啮合稳定性。盘片的边缘做了去毛刺处理，不会出现锐边划伤链条或骑行者裤腿的问题，中心镂空的轮廓也兼顾了排泥需求，雨天骑行时泥沙能顺着镂空区域直接排出，不会在盘片和曲柄的缝隙间堆积造成磨损。
