家用五叶吊扇结构总成三维设计

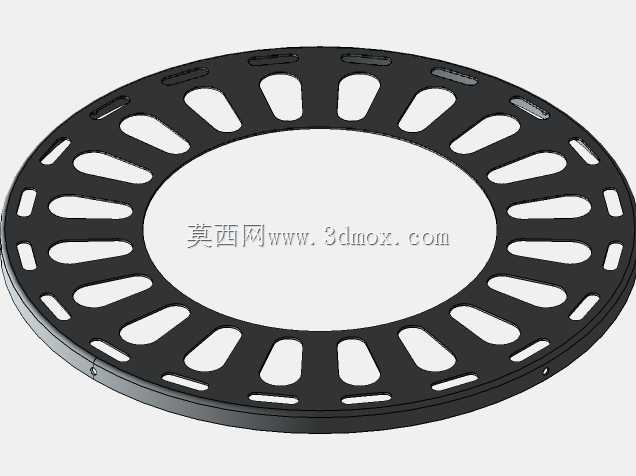

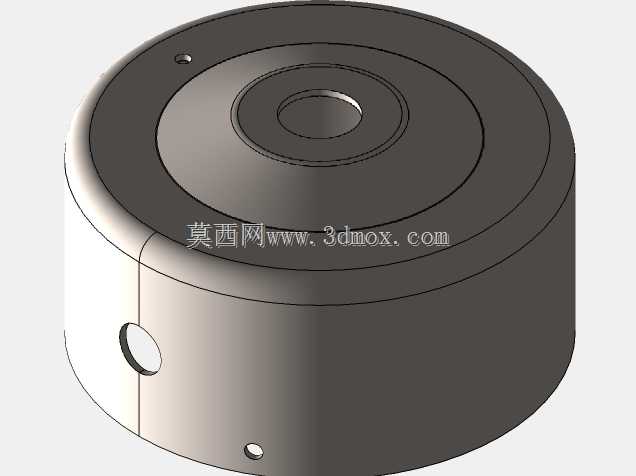

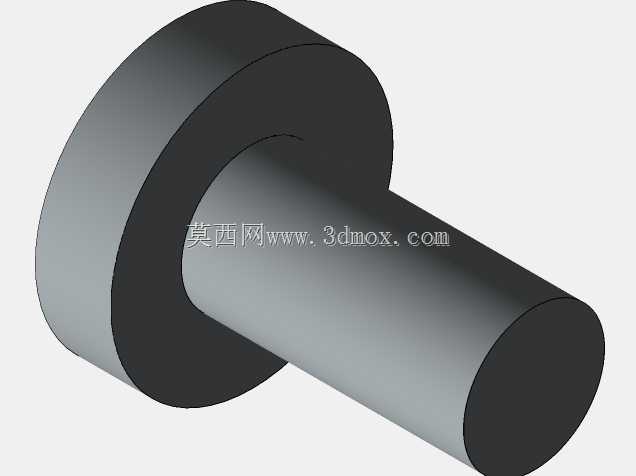

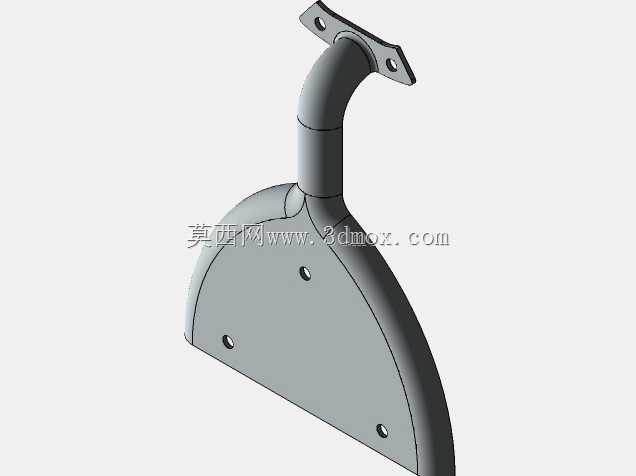

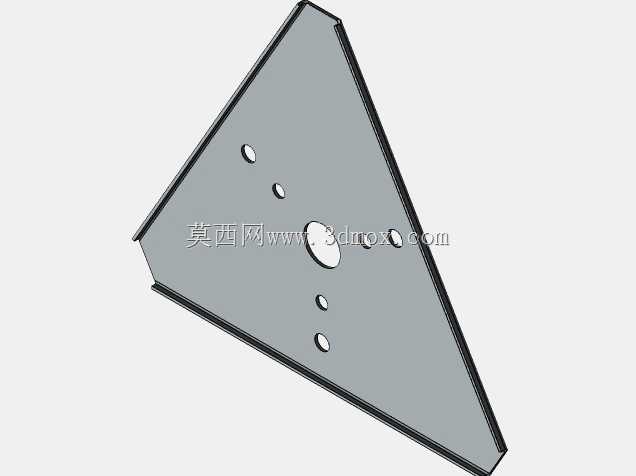

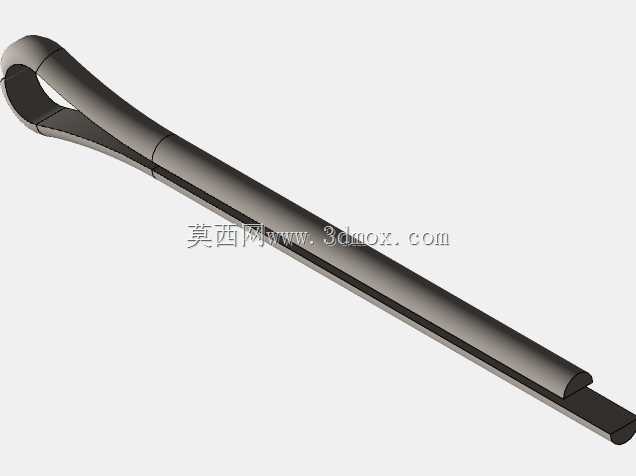

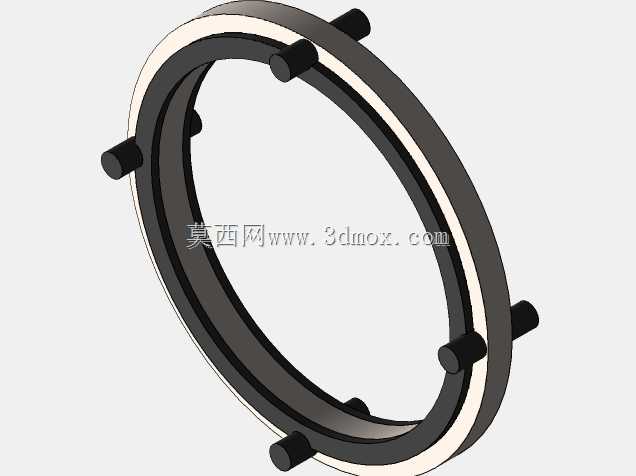

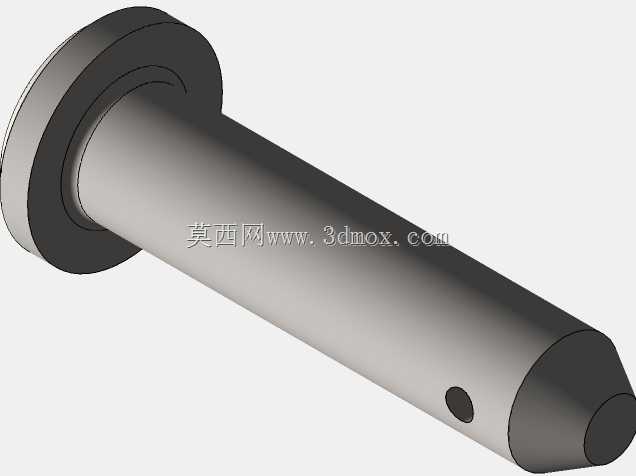

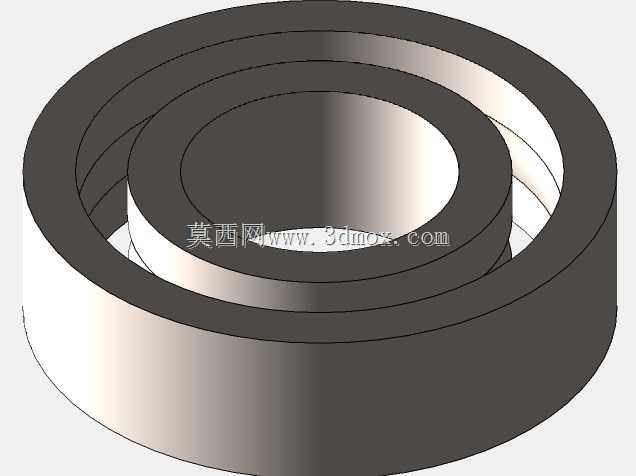

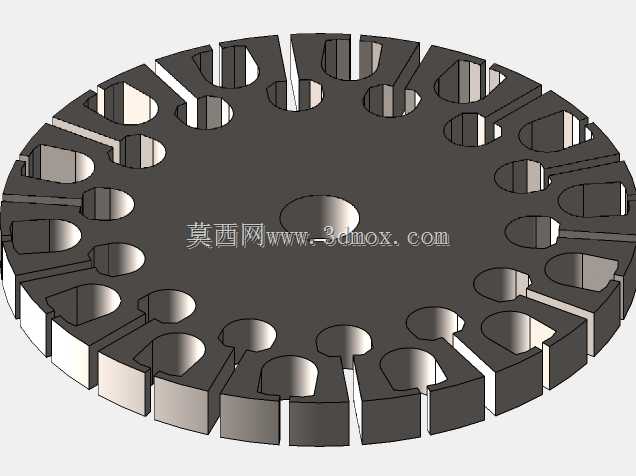

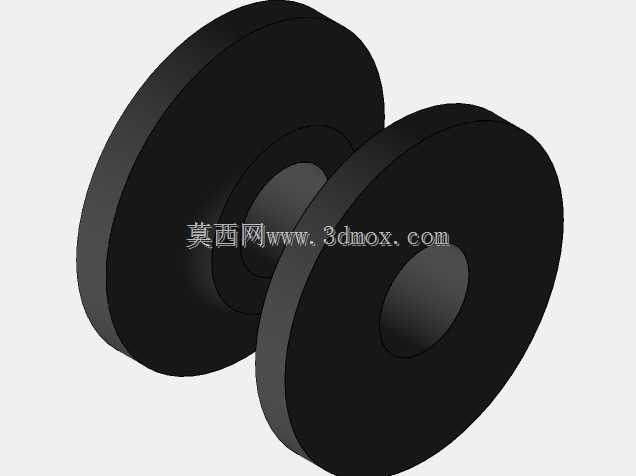

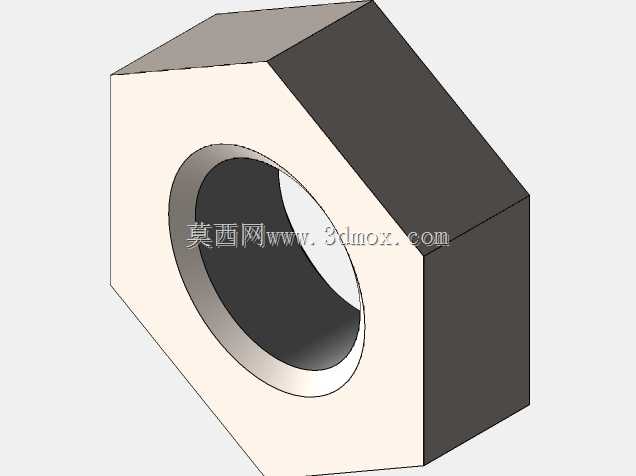

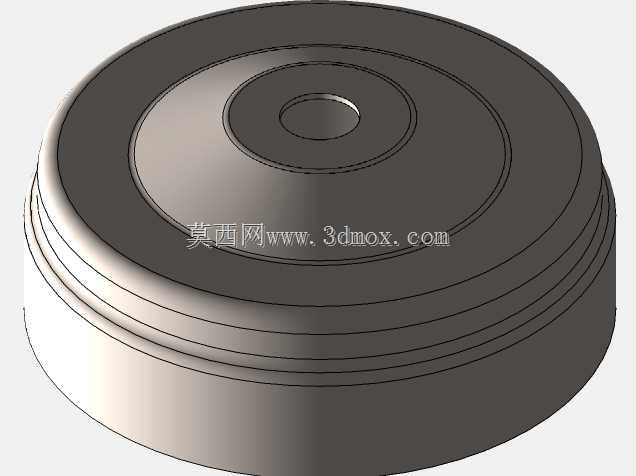

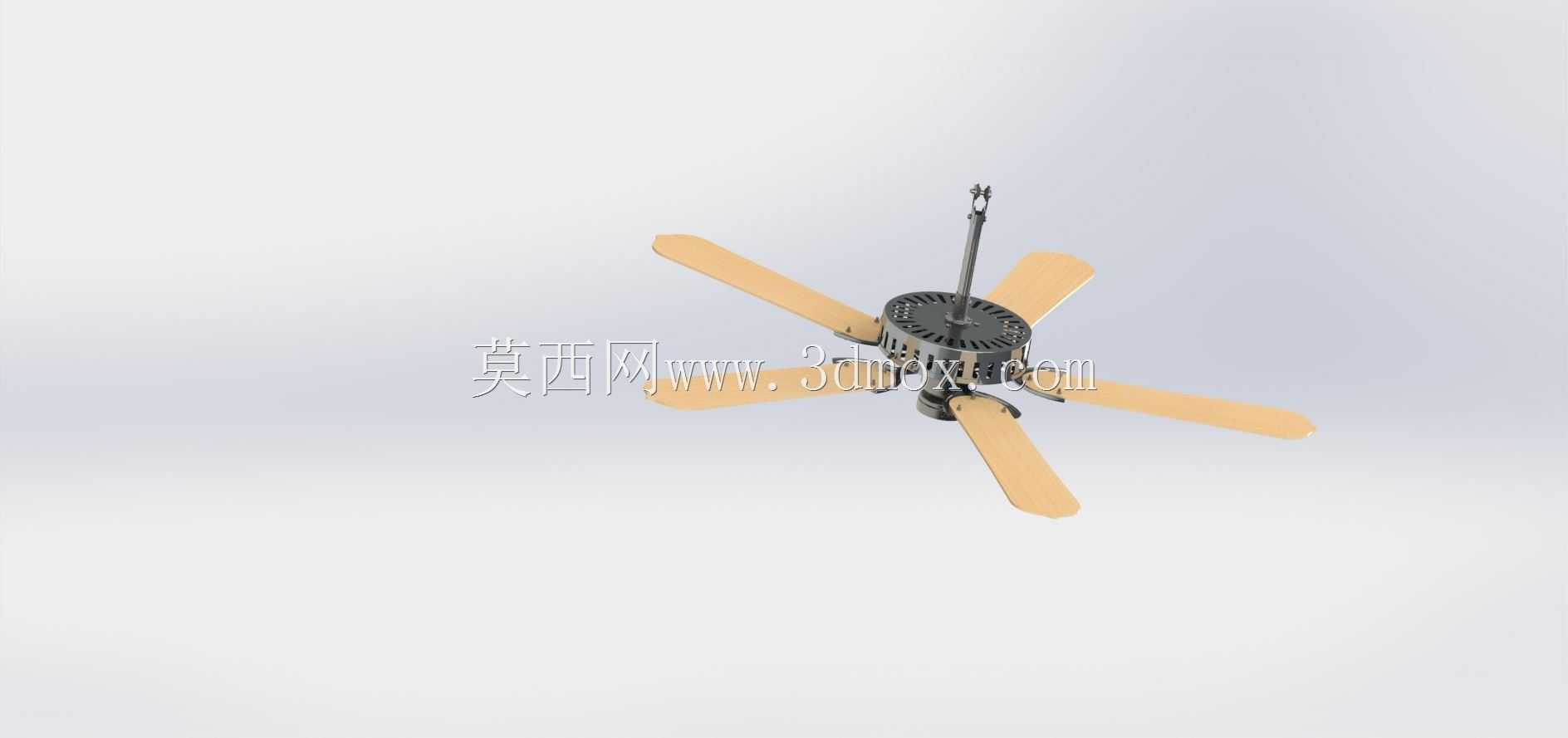

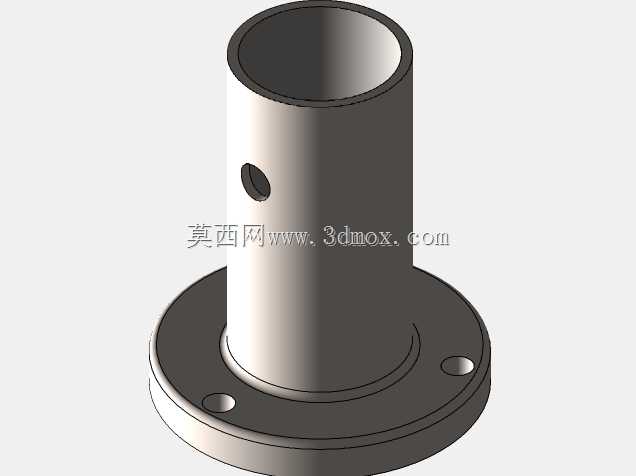

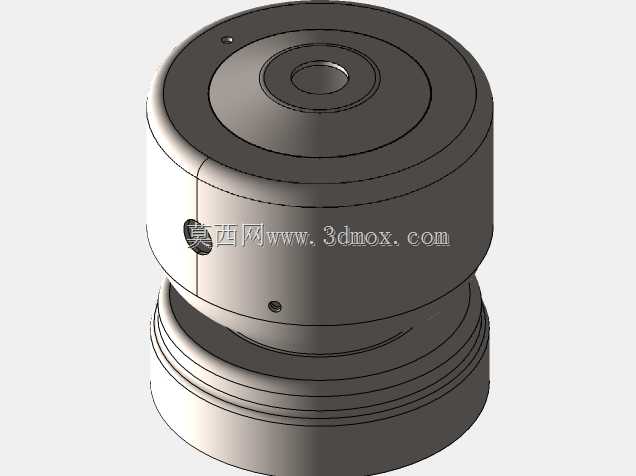

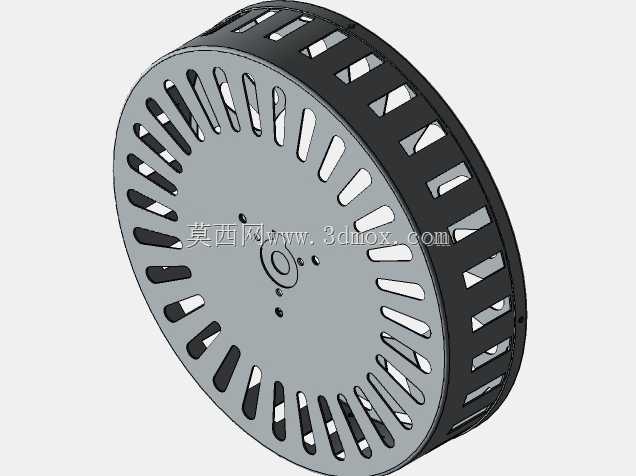

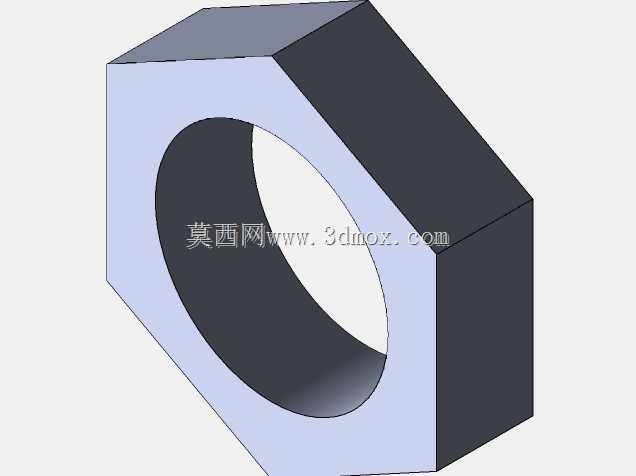

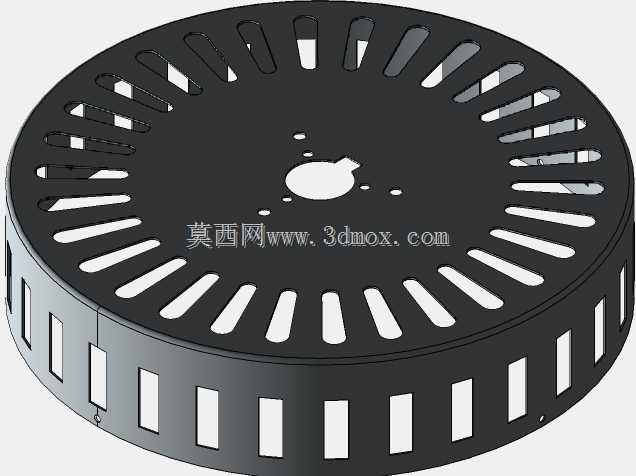

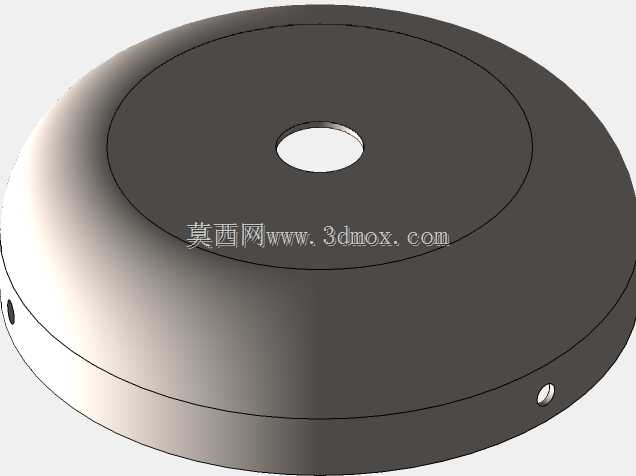

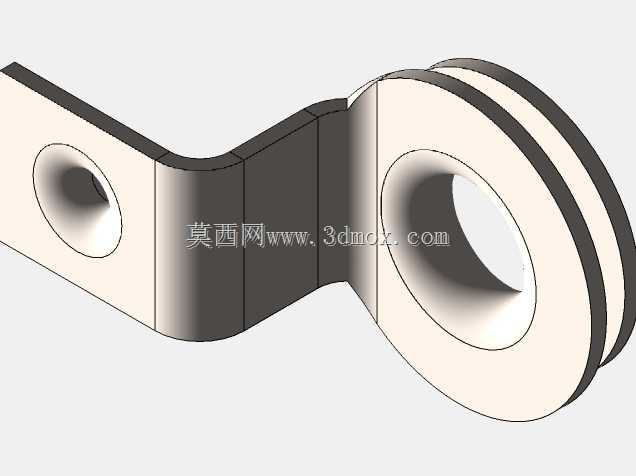

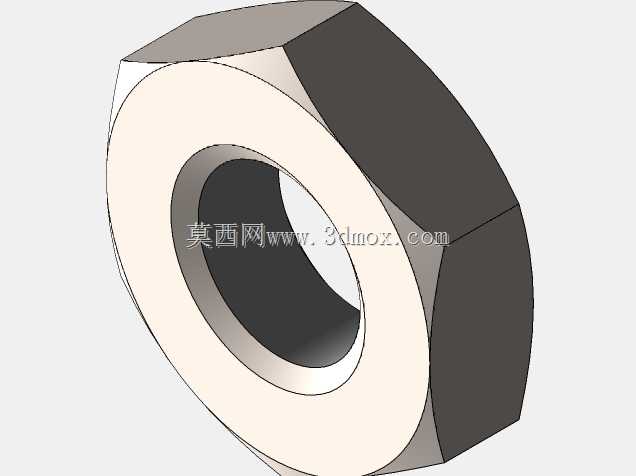

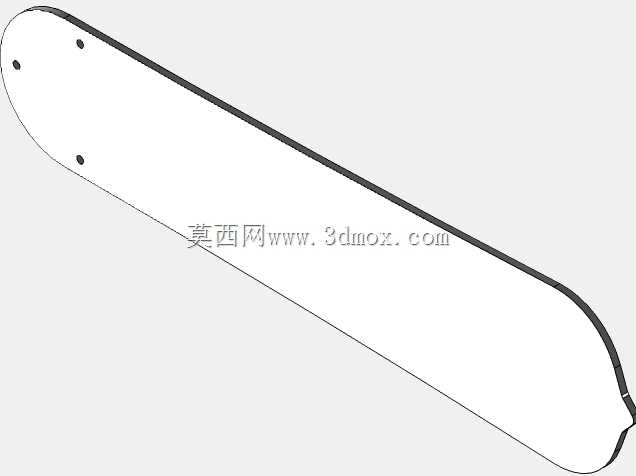

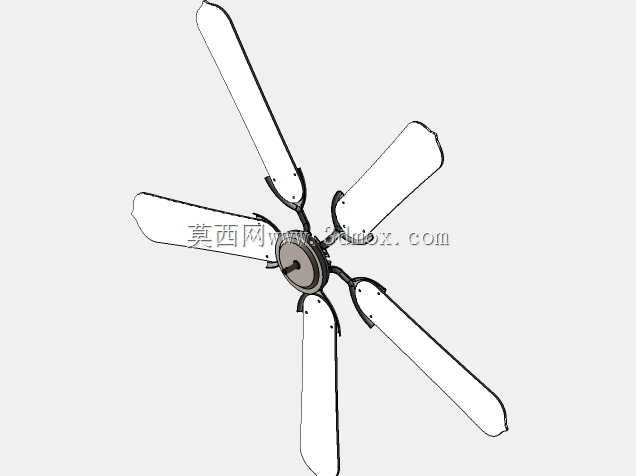

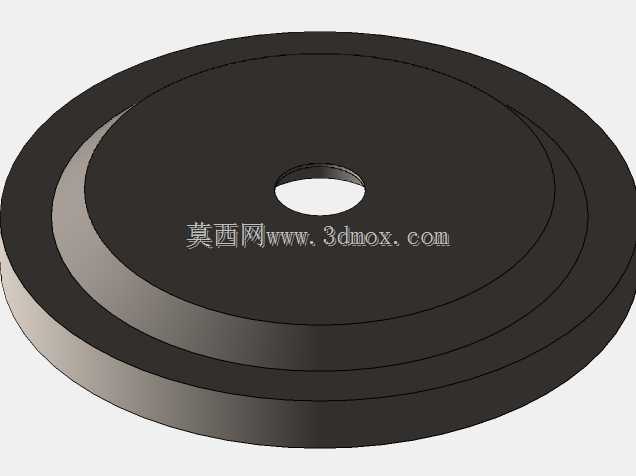

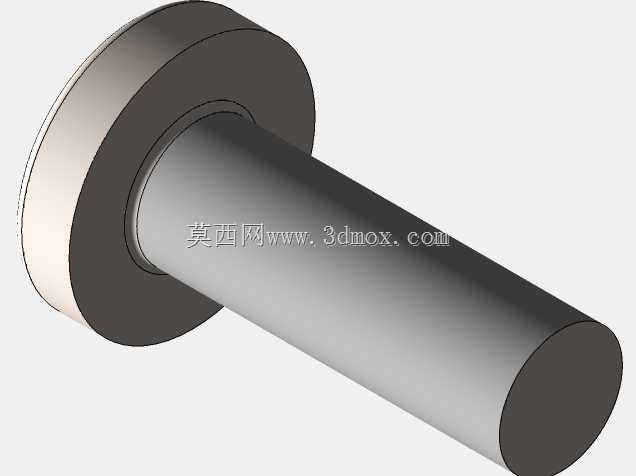

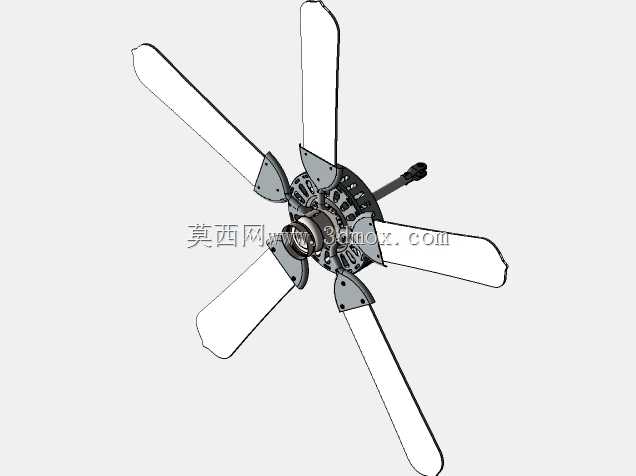

这款吊扇结构总成主要面向民用室内通风降温场景，可适配普通住宅客厅、卧室，也可用于小型商用空间如便利店、社区活动室的顶部安装，替代传统落地扇节省地面使用空间，通过持续驱动空气循环实现环境温度均匀调节，避免直吹带来的体感不适。整套结构采用顶部吊杆挂载的安装形式，安装边界需匹配室内顶面的承重预埋点位，吊杆长度可根据室内层高调整适配，整体安装后叶片旋转覆盖范围对应常规30平米以内空间的通风需求，叶片末端与周边墙面需预留足够安全间隙，避免旋转过程中剐蹭周边障碍物。结构设计上采用五片木质纹理叶片的布局，相比三叶结构能在相同转速下输出更柔和的风量，降低高速旋转带来的风噪与气流冲击感，叶片与中心电机转子端采用刚性连接结构，连接位置设置定位止口与锁紧紧固件，保证长期旋转过程中叶片不会出现松动移位，每片叶片的安装角度经过统一校准，确保旋转时动平衡精度达标，减少运行过程中的整机抖动。核心驱动部分采用集成式电机结构，定子组件固定在中心吊架端，转子端直接连接叶片安装座，省去额外的传动减速结构，降低传动环节的能量损耗与故障概率，电机端预留接线通道，可适配常规家用照明电路的供电接入。整套装配结构包含顶部吊装固定座、吊杆、中心电机壳体、叶片连接座、五片扇叶、底部装饰灯座等部件，各部件之间的连接紧固件均采用标准件选型，方便后期维护拆卸，底部预留的灯座安装位可扩展照明功能，实现通风与照明的一体化集成。设计过程中针对旋转工况做了运动学与动力学校核，模拟不同转速下的叶片受力、整机振动幅值，验证各连接部件的结构强度是否满足长期运行要求，同时对各部件的装配公差做了合理分配，保证加工后可顺利完成总装，不会出现装配干涉问题。
