飞思卡尔MPX5700DP空气压力传感元件结构

　　在气动控制系统、医疗呼吸设备、内燃机进气监测、工业真空度检测这类需要精准采集气压差值的场景里，压阻式压力传感元件是核心的信号采集终端，MPX5700DP这类带温度补偿的差压型元件，是目前小量程气压检测场景里选型率较高的一款器件。从实际工程应用的角度看，这类元件的三维结构建模，核心是要还原安装边界、气路接口位置、引脚排布三个核心维度的尺寸，避免在PCB布局、气路管路设计阶段出现干涉问题。

　　先从实际用途展开说，这款差压传感器的核心测量对象是两个气路接口之间的压力差值，量程覆盖0到700kPa的差压范围，自带的片上信号调理电路可以直接输出与差压值线性对应的模拟电压信号，不需要额外搭建放大补偿电路，在便携式气压检测设备、家用制氧机的气路监测、汽车进气歧管压差检测、暖通空调的风道风压检测场景里，都能直接作为信号采集端使用。和不带补偿的裸压阻芯体不同，这款元件在半导体生产阶段就完成了温度补偿、零点校准、灵敏度校准，在-40℃到125℃的工作温度区间内，测量精度不会因为环境温度波动出现大幅偏移，能减少终端设备的现场校准工作量。

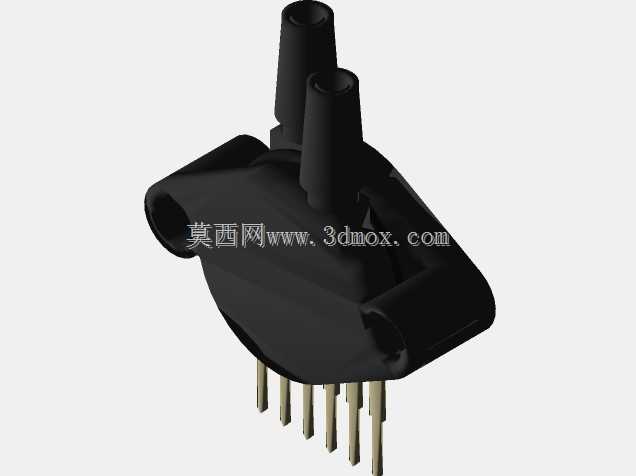

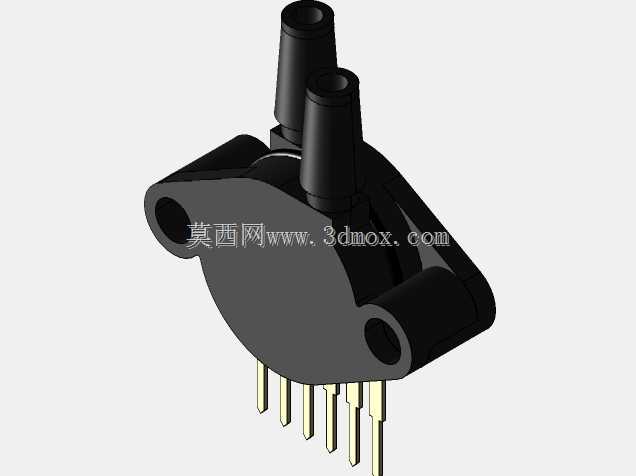

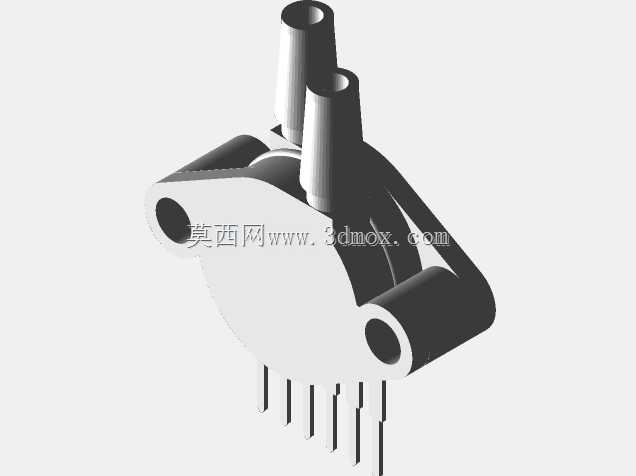

　　再说到产品本身的功能特性，这款元件采用双气嘴垂直向上的结构设计，两个气嘴的外径统一适配常用的3mm内径软质气管，安装时不需要额外的转接头，直接将气管套在气嘴上就能完成气路连接，气嘴根部做了微小的倒扣结构，气管套接后能承受一定的拉扯力，不会在设备振动过程中出现气管脱落的问题。元件本体采用黑色环氧树脂封装，封装外壳把内部的压阻芯体、信号调理ASIC芯片完全包裹，能隔绝外界粉尘、水汽对内部半导体结构的侵蚀，满足工业场景下的基础防护要求。引脚采用直插式排布，一共6根引脚沿本体底部单侧排列，引脚间距为标准2.54mm，既可以直接焊接在PCB板上做板载安装，也可以搭配对应的插座做可拆卸式安装，适配不同的设备装配需求。

　　从设计思路的维度拆解这款元件的结构，首先是气路接口的位置设计，两个气嘴垂直于元件安装面向上伸出，间距留足了手指操作和气管套接的空间，不会出现两个气管安装后互相挤压的问题；其次是本体的外形做了两侧带定位凸台的设计，在做设备安装结构时，可以在安装位做对应的定位卡槽，把元件卡入卡槽后就能限制本体的转动和水平位移，不需要额外打胶或者做压片固定，能简化装配工序；引脚的长度做了统一的尺寸控制，焊接时露出PCB背面的长度一致，不会出现引脚过长触碰其他元件或者过短导致焊接虚焊的问题。

　　关于外形尺寸与安装边界，这款元件的本体最大宽度在15mm左右，不含气嘴的本体高度约10mm，气嘴向上伸出的高度约8mm，整体安装后占用的垂直空间不超过20mm，在空间紧凑的便携式设备里也能顺利布置。安装时需要注意，气嘴的连接方向要和气管的走向匹配，避免气管过度弯折导致气路堵塞；引脚焊接时的温度不能超过260℃，焊接时长控制在10秒以内，避免高温传导到封装内部损坏半导体芯体；两个气嘴的耐压上限是一致的，不能单侧施加超过量程1.5倍的压力，否则会造成内部芯体的不可逆损坏。在做三维建模的时候，要准确还原气嘴的外径、倒扣位置、引脚的间距和长度、本体两侧定位凸台的尺寸，这样导出的装配模型才能直接用于PCB布局、气路管路走向设计、安装结构的干涉检查，减少后续打样阶段的结构修改次数。

　　实际选型使用时还要注意，这款元件的输出信号是模拟电压，供电电压范围在4.75V到5.25V之间，供电纹波要控制在10mV以内，避免输出信号出现杂波影响测量精度；气路连接时要确保气管和接口处的密封性，微小的泄漏都会导致差压测量值出现偏差，对于有长期稳定性要求的场景，可以在气嘴和气管的连接处点少量密封胶做加固。
