霍尼韦尔40PC150G压力传感元件结构设计

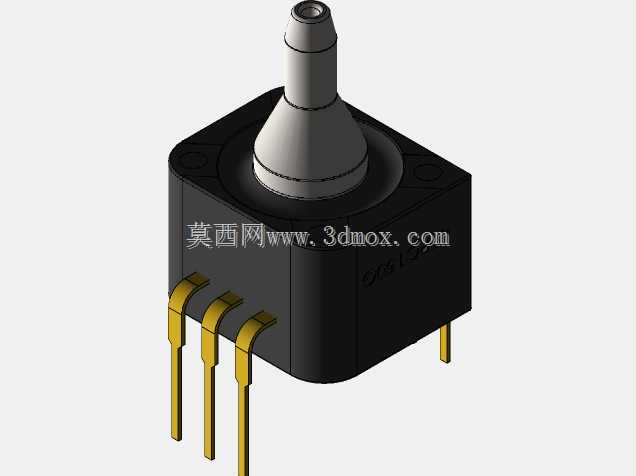

　　在工业测控、医疗设备、气动系统的压力采集链路里，这类压阻式压力传感元件是前端信号采集的核心部件，日常做设备选型和结构适配时，经常需要精准的三维模型来核对安装空间、避让周边结构，避免PCB布局、气路连接时出现干涉问题。这个元件的结构设计完全贴合量产直插封装的实际形态，主体采用方形基座加顶部气嘴的布局，基座为黑色塑封结构，四个角预留了平整的定位基准面，在做PCB封装绘制时，可以直接以基座底面为安装基准，匹配直插元件的波峰焊工艺要求，三个镀金插针呈等距直线排布，插针做了90度弯折的成型设计，插针的截面尺寸、间距、伸出长度都完全对标实物参数，焊接时可以直接插入PCB对应的通孔，不需要额外调整引脚成型角度，能大幅缩短样机打样时的元件适配周期。

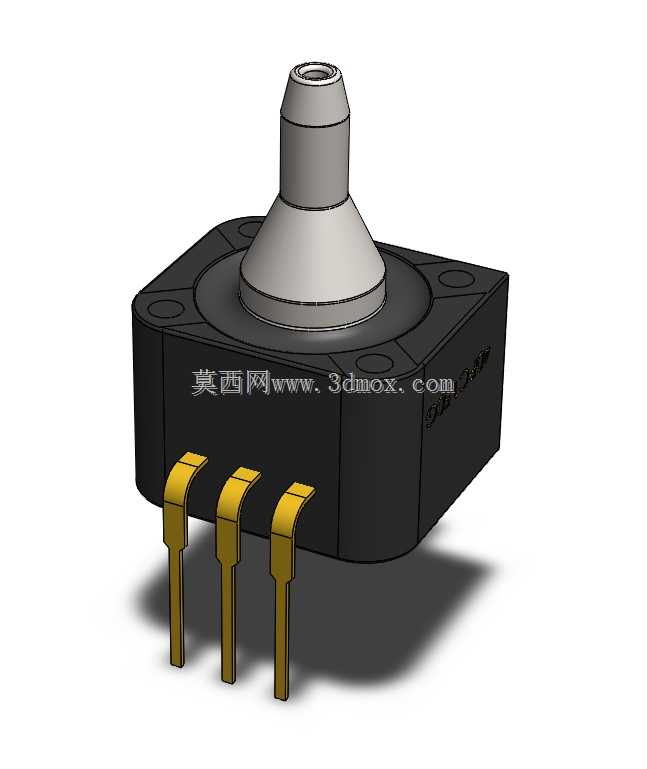

　　顶部的气嘴采用阶梯式锥形结构，靠近基座的部分为大直径锥段，向上逐步收窄为标准的气路连接端，这种结构设计既可以保证气路连接时的插拔便利性，也能通过锥面的过盈配合实现可靠的气密封接，避免压力检测过程中出现漏气导致的测量偏差，气嘴的中心通孔与基座内部的感压腔体直接连通，外部气压通过气嘴进入腔体后，作用在内部的压阻芯片上，实现压力信号到电信号的转换。做结构设计时要注意，这个元件的安装高度是从PCB板面到气嘴顶端的总高度，在布局时需要给气嘴上方预留足够的气管连接空间，不能在气嘴正上方布置其他结构件，否则会导致气管无法正常插拔，同时基座侧面没有额外的固定孔，完全依靠三个插针的焊接强度实现固定，在振动较大的应用场景下，

　　需要在基座周边增加点胶槽或者辅助固定结构，避免长期振动导致引脚脱焊、气路密封失效。这类压力传感元件通常用于非腐蚀性气体的压力检测，常见应用场景包括医用呼吸机的气道压力监测、工业气动设备的气源压力反馈、消费类电器的风压检测、汽车进气系统的压力采集等，不同场景下对安装方向的要求略有差异，但核心的安装边界是一致的：气嘴必须与被测气路可靠连通，插针焊接后不能承受额外的侧向应力，基座本体不能与周边金属结构件发生挤压，避免塑封壳体开裂导致内部芯片损坏。建模过程中对各个配合面的公差做了贴合实际生产的设定，插针与塑封基座的结合处做了微小的圆角过渡，还原了注塑成型时的工艺特征，气嘴的外表面做了光滑的曲面处理，没有多余的棱角，方便气管的快速套接，

　　基座底部的平面度设定满足SMT或者波峰焊的工艺要求，不会出现虚焊、翘脚的问题。在做整机结构设计时，拿到这个模型可以直接导入装配体，提前核对气路走向、PCB开孔位置、周边元件的避让距离，不需要等实物样品回来再做结构调整，能有效减少样机迭代次数，尤其是在紧凑化设计的手持设备、小型检测仪器里，每毫米的安装空间都需要精准核算，这个模型的外形尺寸完全对标实物，能给结构设计提供可靠的参考依据。另外要注意，这类元件的感压芯片对安装应力比较敏感，如果在装配时给塑封基座施加过大的夹紧力，会导致内部芯片产生应力形变，直接影响压力检测的精度，所以在设计固定结构时，夹紧力的作用点要尽量远离基座中心的感压区域，优先采用插针焊接加底部点胶的固定方式，不要在基座侧面设计硬接触的夹紧结构。气嘴连接的气管内径要与气嘴端部的直径匹配，套接深度要达到气嘴锥段的1/2以上，必要时可以增加管箍做二次固定，避免气压波动时气管脱落。在PCB布局时，三个插针对应的走线要尽量短，减少信号干扰，尤其是在有强电磁干扰的工业场景下，信号走线需要做包地处理，这部分虽然是电路设计的内容，但结构设计时要预留出对应的走线空间，不能在插针周边布置过高的元件，影响焊接和后期调试。
