Pixhawk飞控立方体橙色基座扩展组件

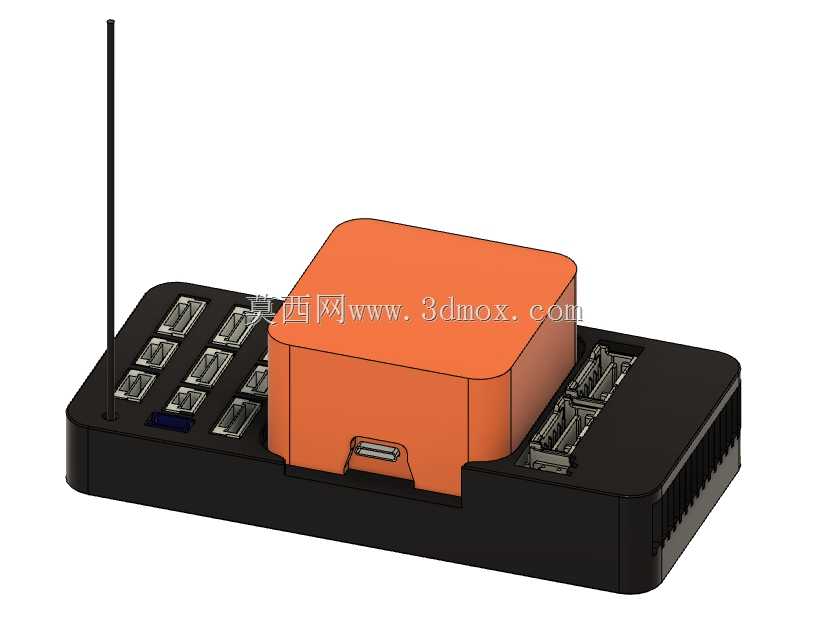

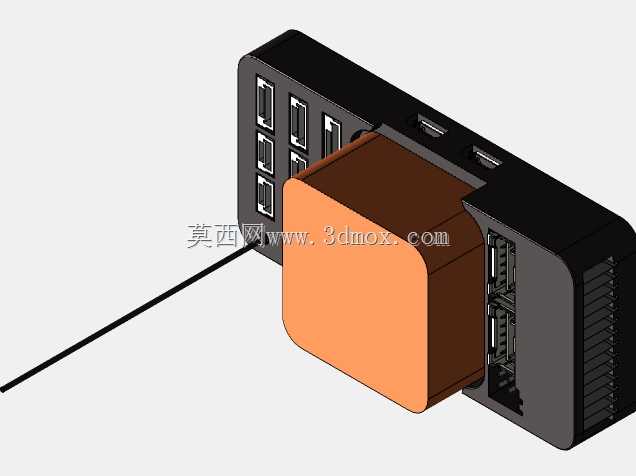

　　这套三维结构对应多旋翼、固定翼无人机飞控系统的核心载板与主控立方体组合，是小型无人机自动驾驶链路里的核心硬件载体，日常作业中承担飞行姿态解算、动力输出调控、外设数据汇总的核心作用，适配植保、航测、巡检类中小型无人机的航电安装需求。从结构设计逻辑来看，整体采用分层堆叠的布局思路，上方橙色立方体为核心计算单元，做了圆角钝化处理，避免装机过程中棱边刮蹭线束绝缘层，立方体侧面预留的Micro USB接口直接露出在载板上沿，方便地面站调试时直接插拔数据线，不需要额外拆解机身蒙皮就能完成参数校准、固件烧录操作。下方黑色载板为接口扩展载体，左右两侧对称排布多组标准接插件，分别对应电调信号输入、GPS模块通讯、数传电台连接、舵机输出等常用外设接口，

　　接口排布做了分区设计，动力类信号接口与传感类通讯接口分置载板两侧，减少布线时的信号交叉干扰，载板侧边做了密集的散热格栅结构，配合飞控核心运行时的自然对流散热，不需要额外加装散热风扇就能满足持续作业的温升要求，避免高负载飞行时核心芯片过热触发降频保护。载板左侧预留的立式天线安装位，直接集成在载板本体结构上，不需要额外设计天线固定支架，装机时可以直接将数传或者GPS天线的杆状基座插入该孔位，减少整机的零件数量，降低装配复杂度。从安装边界来看，载板整体为矩形结构，四个角预留了标准的M3安装孔位，孔位间距适配市面上绝大多数无人机中心板的通用安装尺寸，不需要额外做转接板就能直接固定在机身航电舱内，上方橙色立方体的高度控制在载板上方合理区间，

　　不会和航电舱上盖产生干涉，同时立方体和载板之间采用插接式连接，不需要额外的固定螺丝就能完成组合，维护时可以直接拔下核心单元更换，不需要拆解全部布线。实际应用场景中，这套结构可以直接适配6s动力系统的中小型无人机，载板上的接口定义完全匹配Pixhawk开源飞控的标准接线逻辑，结构建模时还原了所有接插件的实际插拔空间，每个接口外侧都预留了足够的手指操作空间，插拔线束时不会被相邻接口或者立方体结构阻挡，载板边缘做了2mm的加厚处理，提升整体结构强度，应对无人机起降、飞行过程中的振动冲击，避免载板变形导致接插件虚接。建模过程中对所有配合间隙做了工程化校验，立方体和载板的插接公差控制在0.1mm以内，既保证插接后的固定强度，

　　又不会因为公差过小导致拆装困难，载板底部做了1mm的凸台结构，安装时和机身中心板之间留出空隙，方便线束从载板下方走线，让航电舱内的布线更加规整，也避免线束被压在载板下方长期受振动磨损绝缘层。天线安装位的深度做了针对性设计，插入杆状天线后不会触碰到载板下方的布线空间，同时天线基座和安装孔之间的间隙适配常用的3mm直径碳杆或者玻璃钢天线杆，不需要额外做衬套就能固定。
