无人机专用大电流分电板结构设计

　　这款分电板是针对多旋翼无人机动力配电场景开发的核心配电部件，主要承担飞控系统、电调、外设模块的电源汇流与分配功能，适配大电流动力输出场景，可满足最高200A的持续电流传输需求，解决多旋翼无人机多动力支路并行供电时的线路杂乱、压降过大、接线可靠性不足的实际问题。

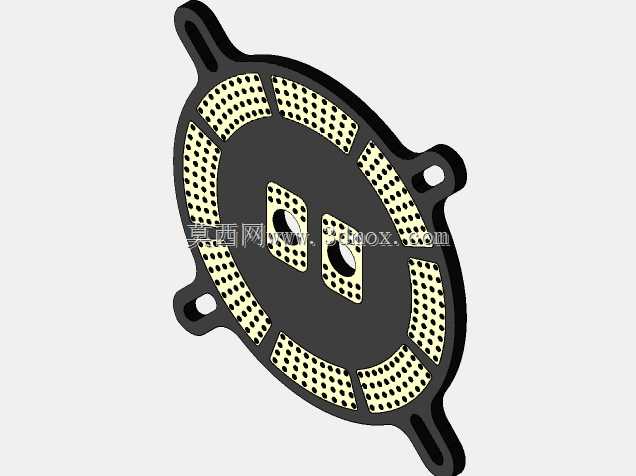

　　从实际装机场景来看，这类分电板通常安装在无人机中心板叠层位置，处于飞控与电调集群的中间层，外形采用椭圆切边带安装耳的结构设计，四个延伸出的安装支耳预留了标准安装孔位，孔位间距匹配主流穿越机、行业应用多旋翼无人机的中心板安装孔距，安装时不需要额外裁切机架板材，可直接通过M3尼龙柱或螺丝固定在机架碳板之间，整体厚度控制在2mm以内，不会过多占用机架叠层的高度空间，给飞控减震、GPS安装预留足够的装配余量。

　　结构设计上，主体采用椭圆轮廓规避了方形板件直角处的应力集中问题，在炸机冲击或长期飞行振动场景下，板边不容易出现开裂分层的问题。板面的导电区域采用分区铺铜设计，中心区域预留两个矩形焊盘位，用于主电源输入线的焊接，焊盘周边做了阻焊开窗加大处理，可适配10AWG以上的大电流硅胶线焊接，焊接后焊盘的载流能力可满足满功率输出时的温升要求，持续大电流工况下板面温升控制在合理区间，不会出现过热烫蚀线材绝缘层的问题。外围环形分区的铺铜区域对应各电调支路的电源输出焊盘，每个支路的铺铜宽度都经过载流核算，单支路可支持40A以上的持续电流通过，匹配常见的50A级别无刷电调使用需求，铺铜表面做了阵列漏孔处理，既可以降低整板重量，也能在焊接时增加焊锡的附着面积，避免大电流工况下焊盘脱焊。

　　设计过程中充分考虑了装机的走线便利性，四个安装支耳的位置刚好对应四个机臂的延伸方向，每个方向的输出焊盘都靠近对应机臂侧，电调电源线可以直接就近焊接，不需要跨板拉扯线材，既减少了线材长度降低线路压降，也能让机架内部走线更规整，减少线材杂乱带来的信号干扰问题。板边的安装耳做了加厚铺铜处理，安装孔位周边做了环形阻焊，避免安装时螺丝压破阻焊层造成电源短路的问题，同时安装孔与导电区域之间预留了足够的安全间距，即使使用金属螺丝固定也不会出现正负极短路的风险。

　　从功能适配性来看，这款分电板除了主功率配电功能外，铺铜布局也预留了低压外设供电的拓展空间，可在板上直接焊接BEC模块为飞控、图传、接收机等低压外设供电，不需要额外外接配电模块，进一步减少机架内部的接线节点，降低线路故障概率。板面的阻焊层采用哑光黑色处理，既可以在焊接时起到良好的阻焊作用，也能减少飞行过程中的光线反射，避免对板载光敏传感器造成干扰。整体结构做了圆角过渡处理，没有尖锐的板边毛刺，装配时不会划伤线材绝缘层或操作人员的手部，所有焊盘位置都做了开窗沉金处理，抗氧化能力更强，长期存放或使用过程中不容易出现焊盘氧化导致的虚焊问题。

　　在实际装机测试场景下，这款分电板可适配6S及以下电压等级的动力系统，满足六轴、八轴多旋翼无人机的配电需求，即使在满油门大负载工况下，整板的电压降也控制在0.1V以内，不会因为配电环节的压降导致电调输入电压不足，进而影响动力输出的稳定性。同时板体的重量控制在10g以内，不会给无人机带来过多的额外负载，对于对重量敏感的航模穿越机、行业测绘无人机来说，轻量化的设计也能帮助提升整机的续航表现。安装时不需要额外制作转接件，直接匹配现有主流机架的安装尺寸，替换原有分电板时不需要对机架做任何改装，装配效率更高，也能减少改装带来的结构强度问题。
