直径13mmT型直线轴承轴支座结构

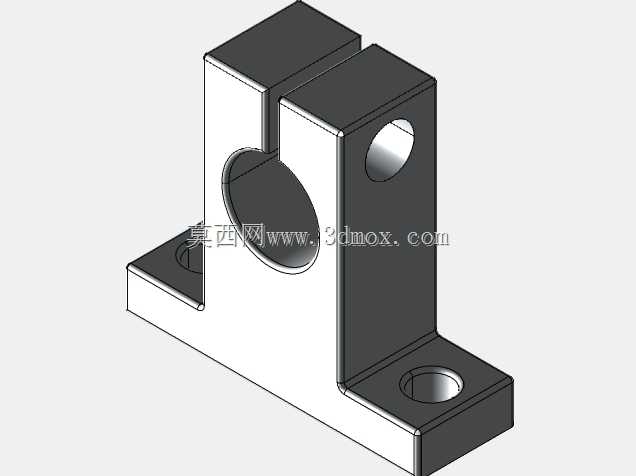

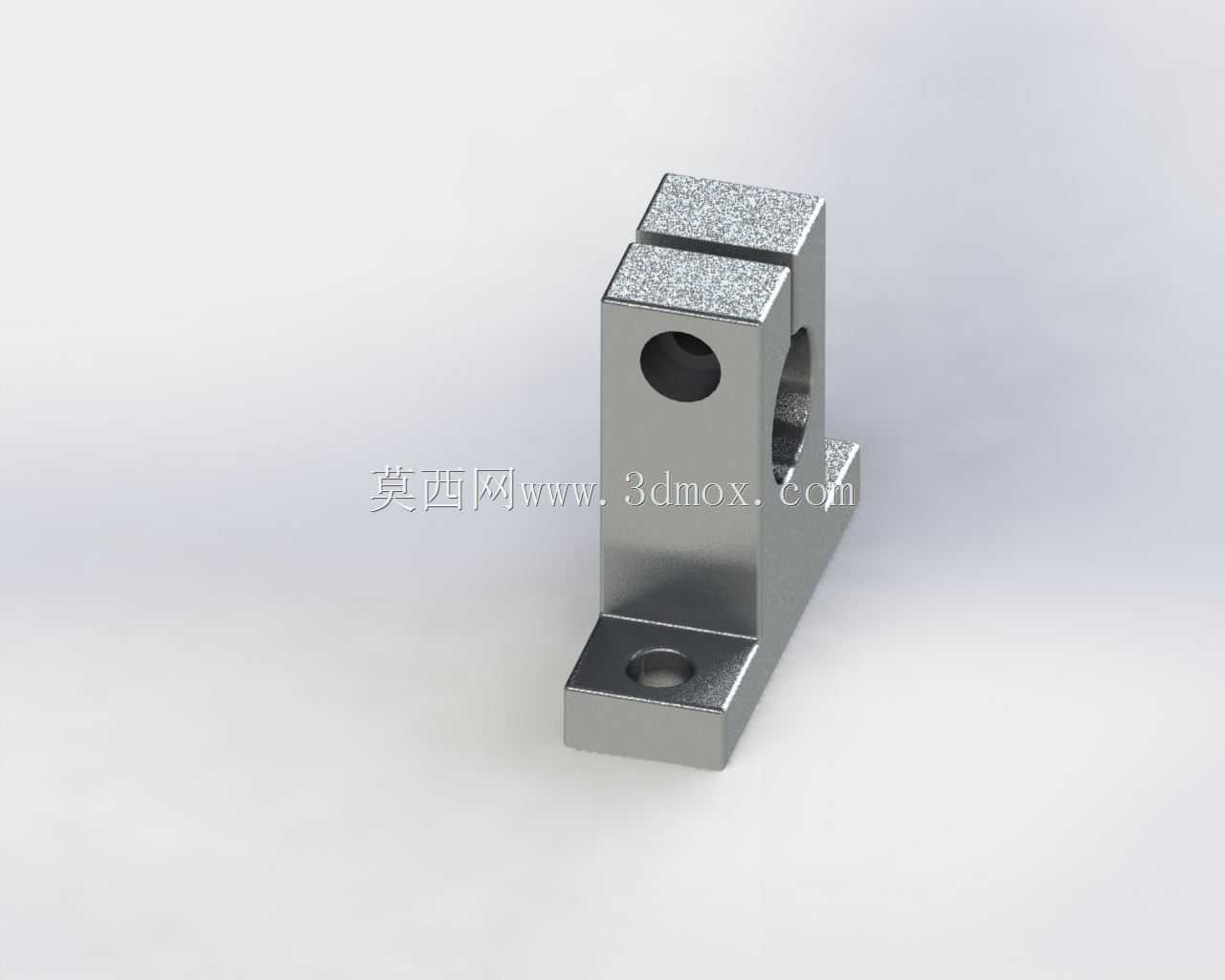

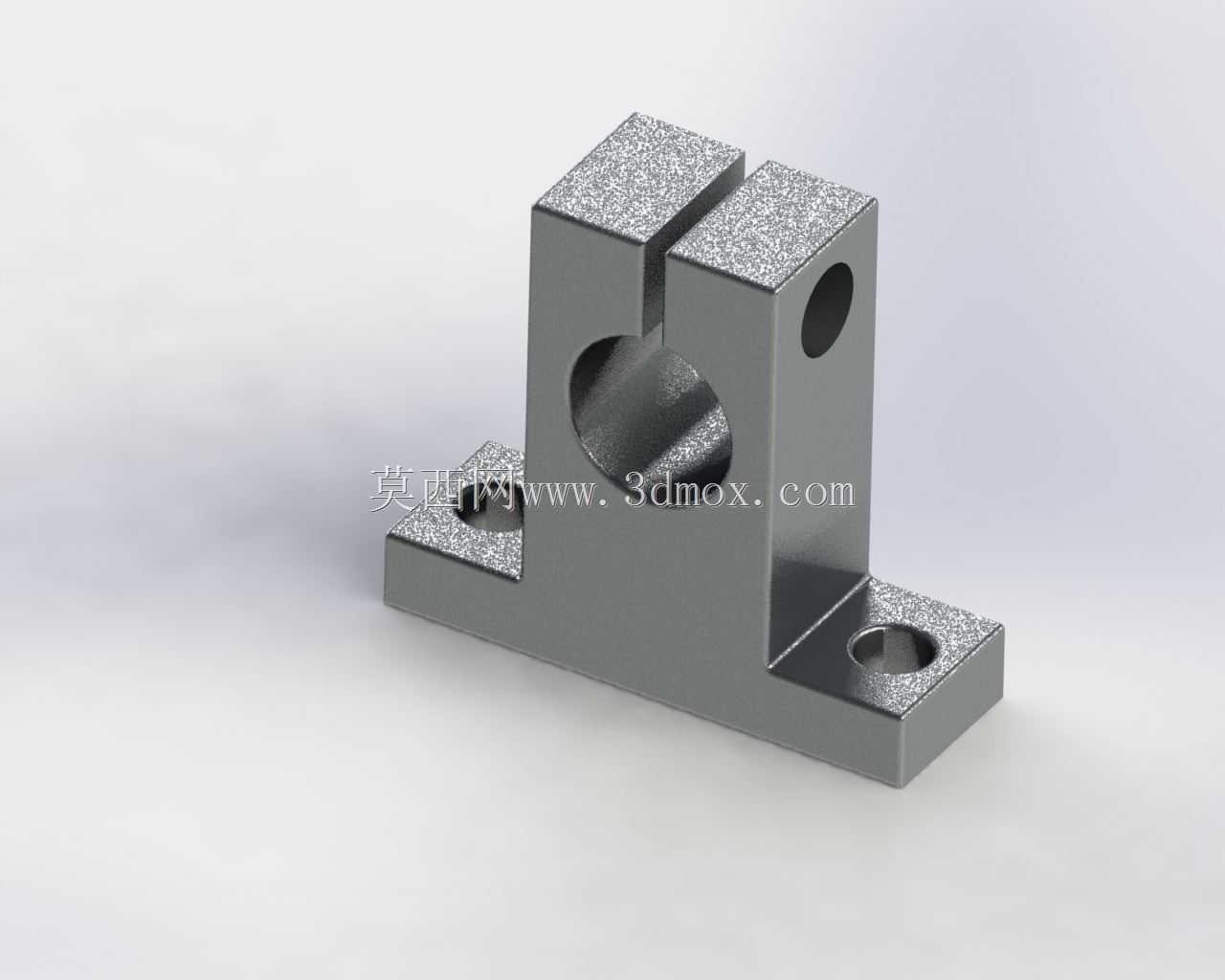

　　在轻载线性传动模组、桌面级自动化检测工位、小型物料移栽滑台这类对安装空间有严格限制的设备场景里，直线轴承的支撑固定件往往决定了整套导向机构的运行稳定性与装配便捷性，这款适配13mm轴径的T型轴支架，正是针对这类紧凑安装需求设计的支撑构件。不同于常见的卧式法兰型轴承座，这款T型结构的支座采用立式安装布局，底座的两个安装孔分布在支撑立板的两侧下方，安装时可以直接将支座固定在设备安装基板的表面，轴承安装孔的中心高度被抬升至固定数值，能让配套的光轴与安装面保持稳定的平行间距，避免轴系运行时与基板表面的走线、其他低矮构件产生干涉。从结构设计逻辑来看，支座的立板顶部开设了通槽，将轴承安装孔的上部结构分为两个对称的夹臂，夹臂侧面预留了锁紧螺纹孔，

　　当直线轴承装入安装孔后，通过拧紧侧孔内的锁紧螺钉，就能让两个夹臂产生微小的弹性形变，抱紧轴承外圈实现固定，这种夹紧式的固定方式相比传统的顶丝固定，不会在轴承外圈形成局部点压应力，能避免轴承外圈受力变形影响内部滚珠的循环顺畅度，同时也方便后期维护时快速拆卸更换轴承，不需要对支座整体进行拆装。在安装边界的适配性上，这款支座的底座采用了加宽的平底设计，两个安装沉孔的孔位间距经过匹配计算，既可以直接在加工好的设备台板上攻丝安装，也能适配常规规格的工业铝型材T型槽安装，不需要额外制作转接板。立板的厚度经过受力校核，在承受13mm光轴配套滑台的额定侧向载荷时，不会出现明显的形变，能保证光轴的直线度公差维持在传动要求的范围内。实际应用中，

　　这类T型轴支架常成对使用，分别固定在光轴的两端，为滑台提供稳定的直线导向基础，在一些短行程的点胶机构、试纸条推送机构、小型视觉检测镜头的移动滑台里，这种结构的支座相比厚重的铸造型轴承座，重量更轻，装配占用的空间更小，同时立式的结构也能让设备的整体布局更加紧凑，不需要为了避让轴承座额外增加机架的整体尺寸。设计过程中，支座的所有棱边都做了微小的倒角处理，既避免了装配时锐边划伤操作人员，也能去除机加工过程中产生的毛刺，保证安装面的平面度。轴承安装孔的内径公差按照过渡配合的要求设计，既能保证直线轴承可以顺利压入孔内，又不会因为间隙过大导致轴承运行时出现外圈窜动的问题。夹臂的开槽宽度经过反复验证，既保证锁紧时有足够的夹紧力，

　　又不会因为开槽过宽导致夹臂的结构强度下降，在反复拆装锁紧的过程中不会出现夹臂断裂的问题。底座的安装面做了精铣处理，平面度控制在合理公差范围内，安装后支座不会出现倾斜，能保证两端支座的轴承孔同轴度满足光轴的安装要求，避免光轴安装后出现别劲的问题，减少轴承运行时的摩擦阻力，延长整套直线导向机构的使用寿命。在一些需要快速调整轴系高度的简易调试工位上，这款支座的T型结构也能配合不同厚度的调整垫片，快速微调光轴的中心高度，适配不同高度的执行机构安装需求，不需要重新设计加工支座，降低了设备调试阶段的改造成本。
