带翻盖联动机构的脚轮式智能垃圾桶概念结构

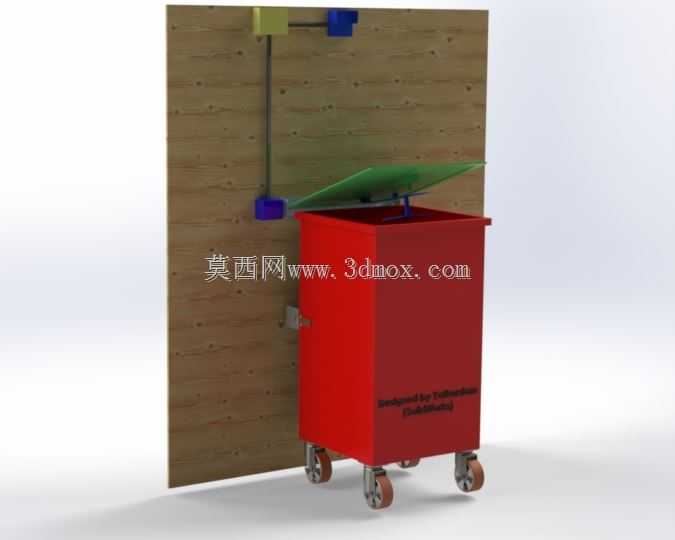

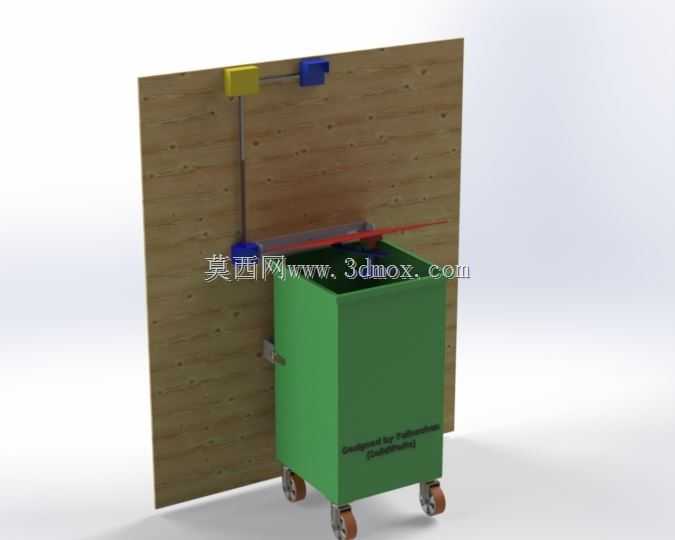

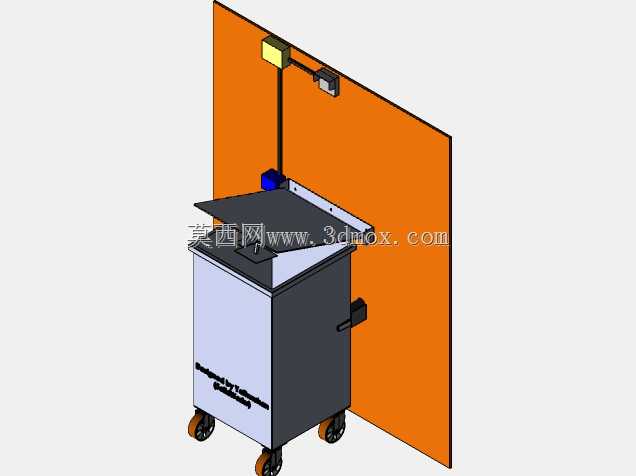

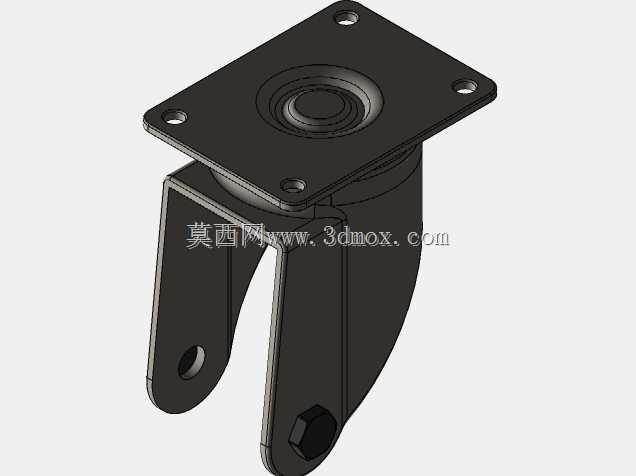

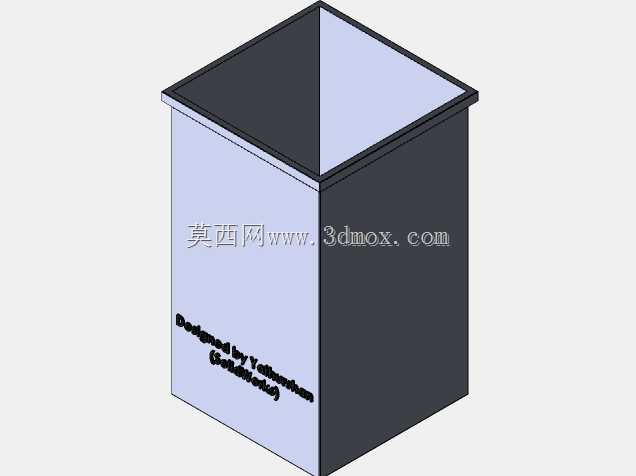

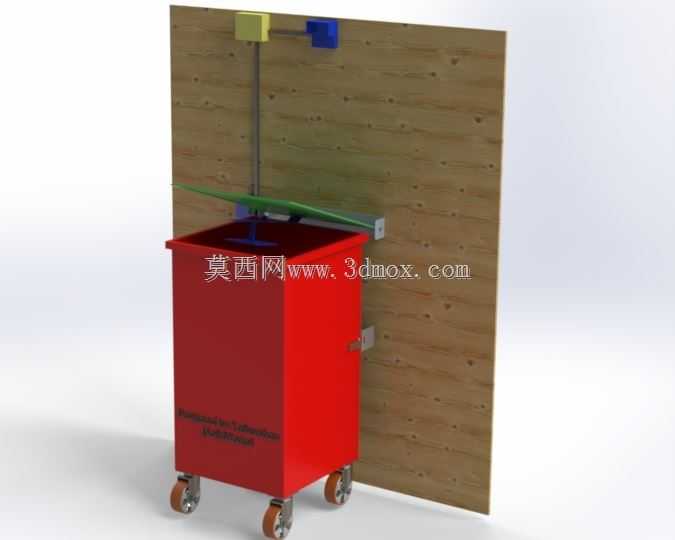

　　这款智能垃圾桶的结构设计，首先从商用公共场景的实际使用痛点出发做了适配，日常在写字楼后勤通道、商圈餐饮后区、社区垃圾集中投放点这类场景里，传统敞口垃圾桶容易散发异味、桶盖开合需要手部接触容易造成交叉污染，同时满载后挪动费力的问题一直存在，这套概念结构就是针对这些实际使用问题做的针对性设计。整体结构采用立式方箱作为储料主体，底部配置四个万向脚轮，其中两个脚轮带侧置刹车结构，日常需要固定点位放置时踩下刹车即可锁定桶身位置，避免被碰撞移位，需要清运转移时抬起刹车就可以单人推行，不需要额外借助搬运工具，单桶满载状态下的推行阻力控制在常规成年人可轻松施力的范围，适配日常保洁人员的作业习惯。桶身主体采用等壁厚的钣金折弯焊接结构，

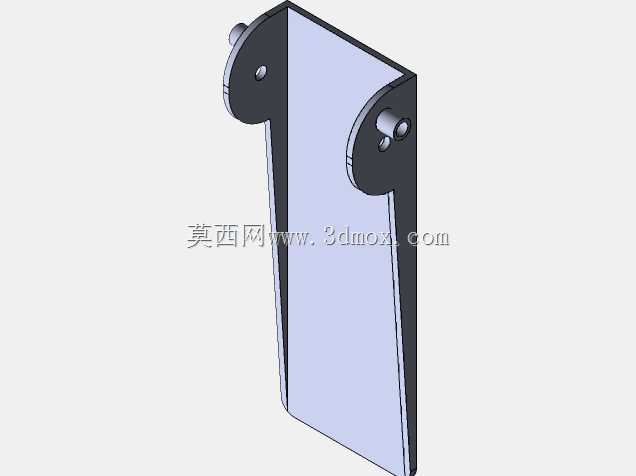

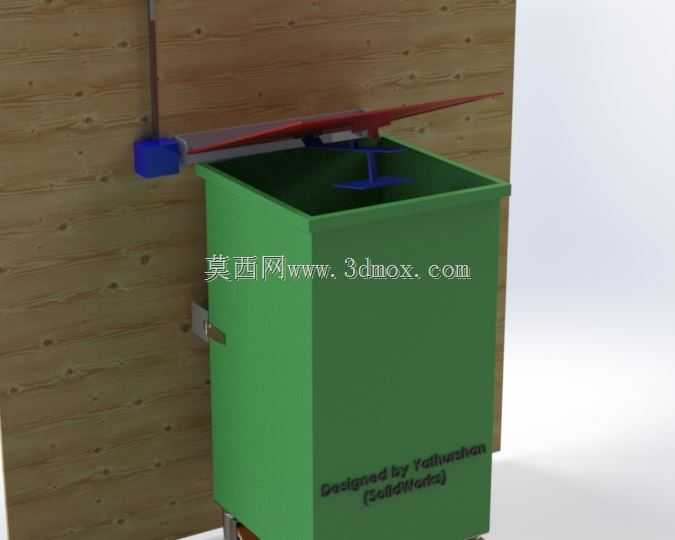

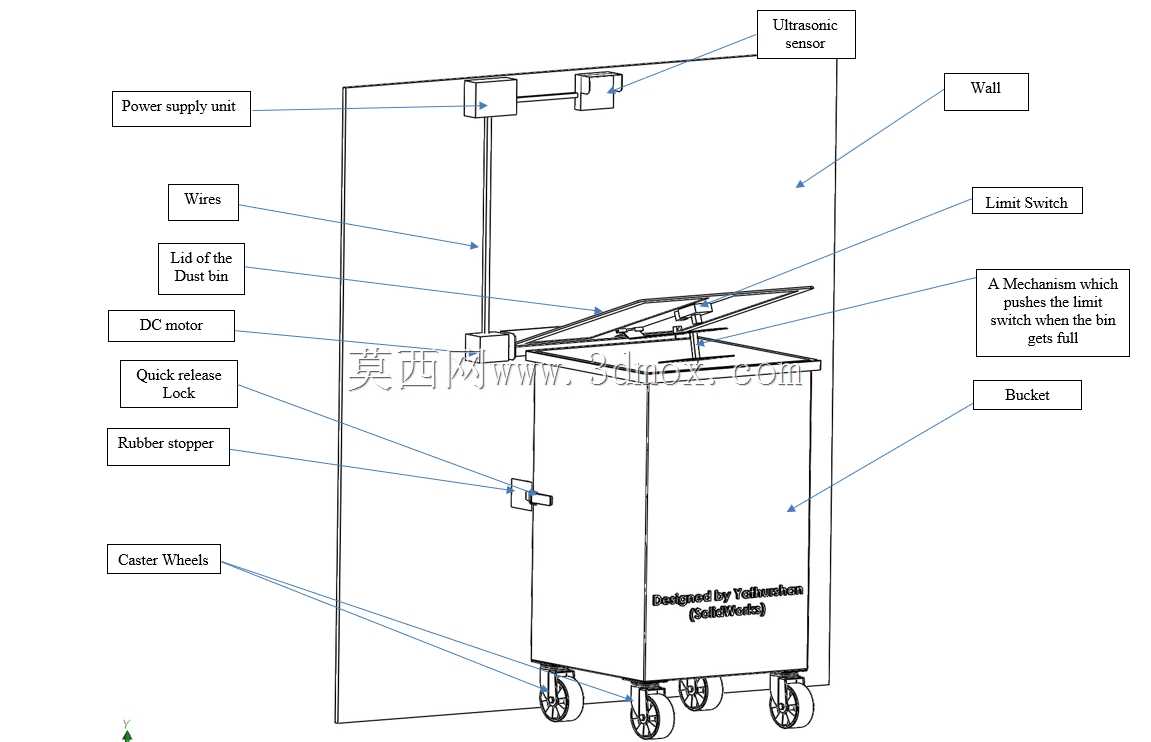

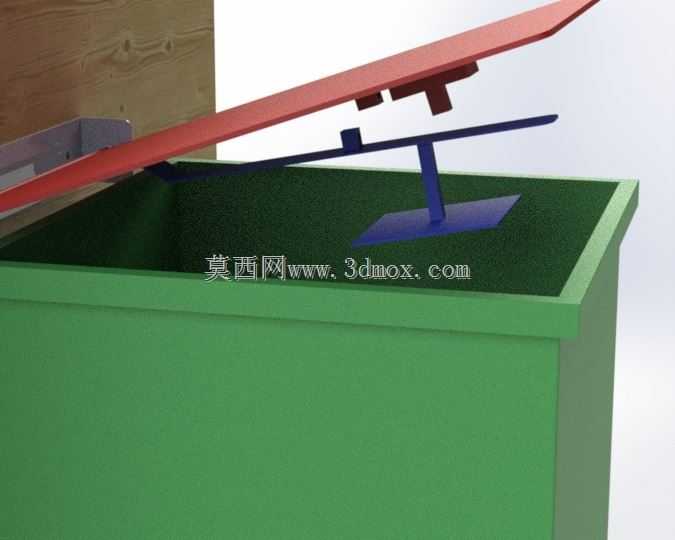

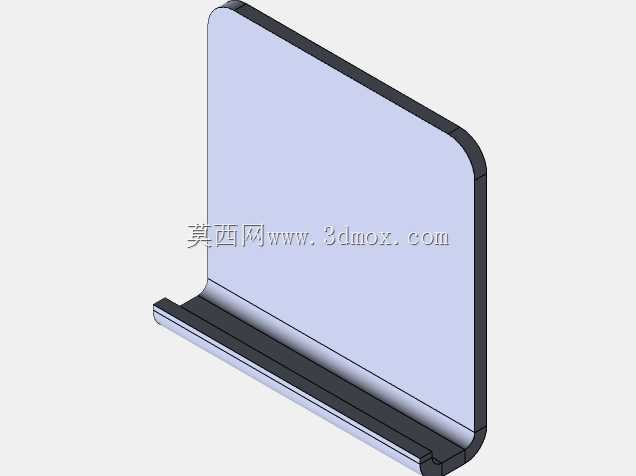

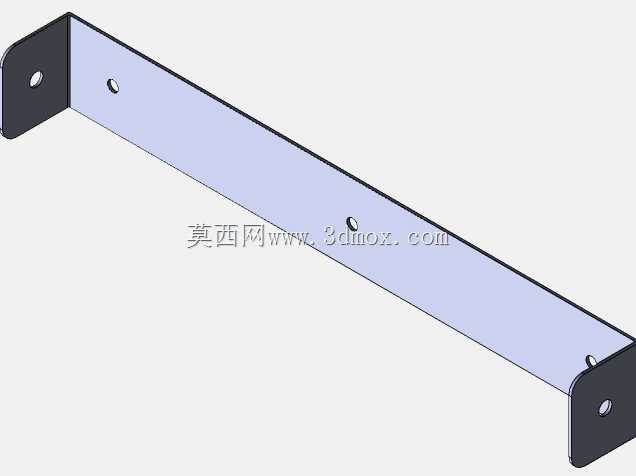

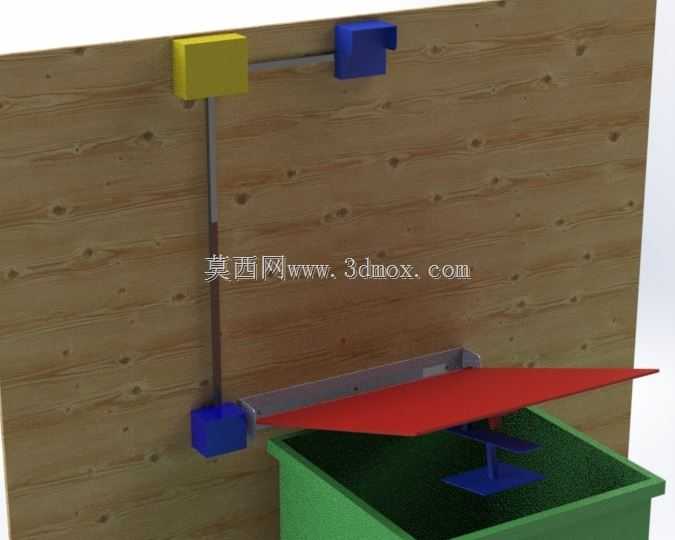

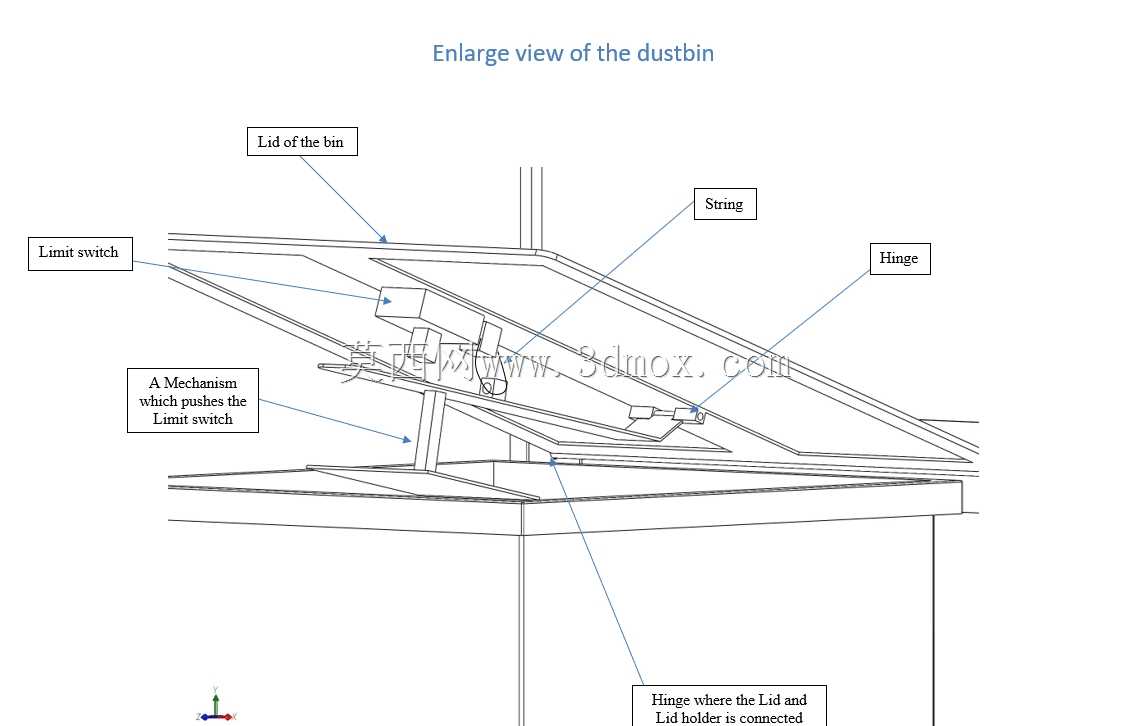

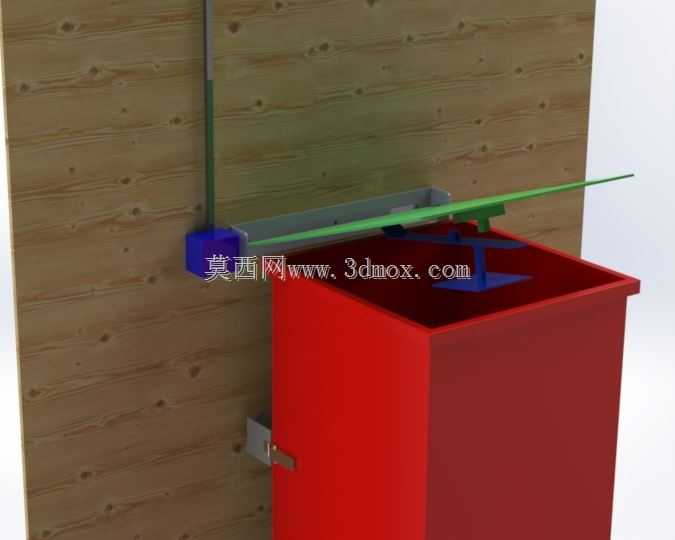

　　侧壁预留了加强筋压型，避免满载状态下桶身出现鼓胀变形，桶口位置做了外翻卷边结构，既可以提升桶口的结构强度，也方便配套垃圾袋的套设固定，垃圾袋边缘可以卡在卷边下方，不会因为垃圾投放的拉扯导致垃圾袋滑落进桶内。桶盖部分采用上翻式开合结构，配套的联动驱动机构布置在桶身后侧的安装立板上，这套立板既可以作为桶盖开合机构的安装基准，也可以在靠墙放置时作为桶身与墙面的间隔支撑，避免桶身直接贴墙造成墙面污染，同时驱动组件的安装位置高于桶身满载液位，不会被桶内渗液侵蚀，提升机构的使用寿命。驱动部分采用直线推杆配合四连杆传动结构，将推杆的直线运动转化为桶盖的定轴翻转动作，桶盖的开合角度设计为大于90度，全开状态下桶盖不会遮挡投放口，

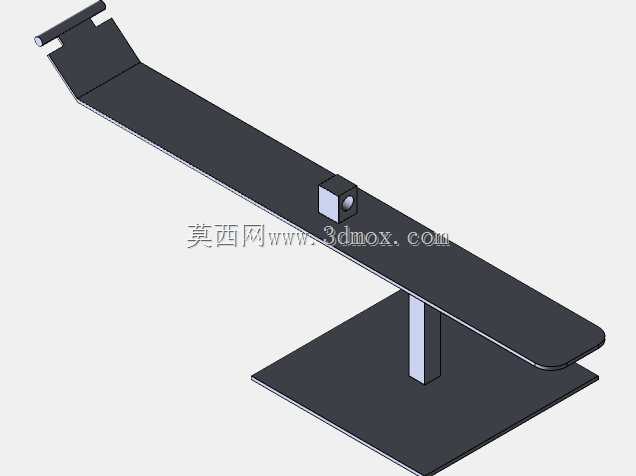

　　方便大体积垃圾的投放，同时连杆机构做了死点位置设计，桶盖完全闭合时机构处于死点状态，即使外部施加向下的压力也不会意外开盖，避免异味散出。桶盖的下边缘配套了一圈密封胶条，闭合状态下胶条与桶口上表面完全贴合，阻断桶内异味与外部的流通路径，同时也可以阻挡飞虫进入桶内。考虑到日常使用的感应需求，感应探头的安装位预留于桶盖前侧的凸起结构内，探测范围覆盖桶身前侧0.3到0.8米的区域，人手持垃圾靠近到探测范围内时，驱动机构自动触发完成开盖动作，垃圾投放完成后延时数秒自动闭合，全程不需要手部接触桶身任何部位，避免交叉污染。桶身侧面预留了脚踏结构的安装接口，作为感应功能故障时的备用开合方式，踩下脚踏踏板同样可以通过连杆机构带动桶盖开启，

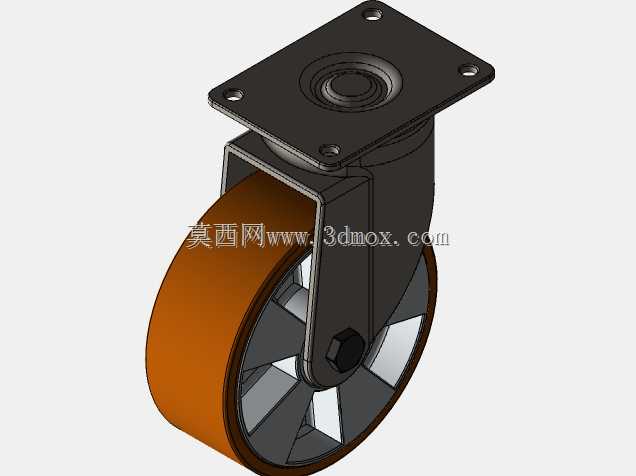

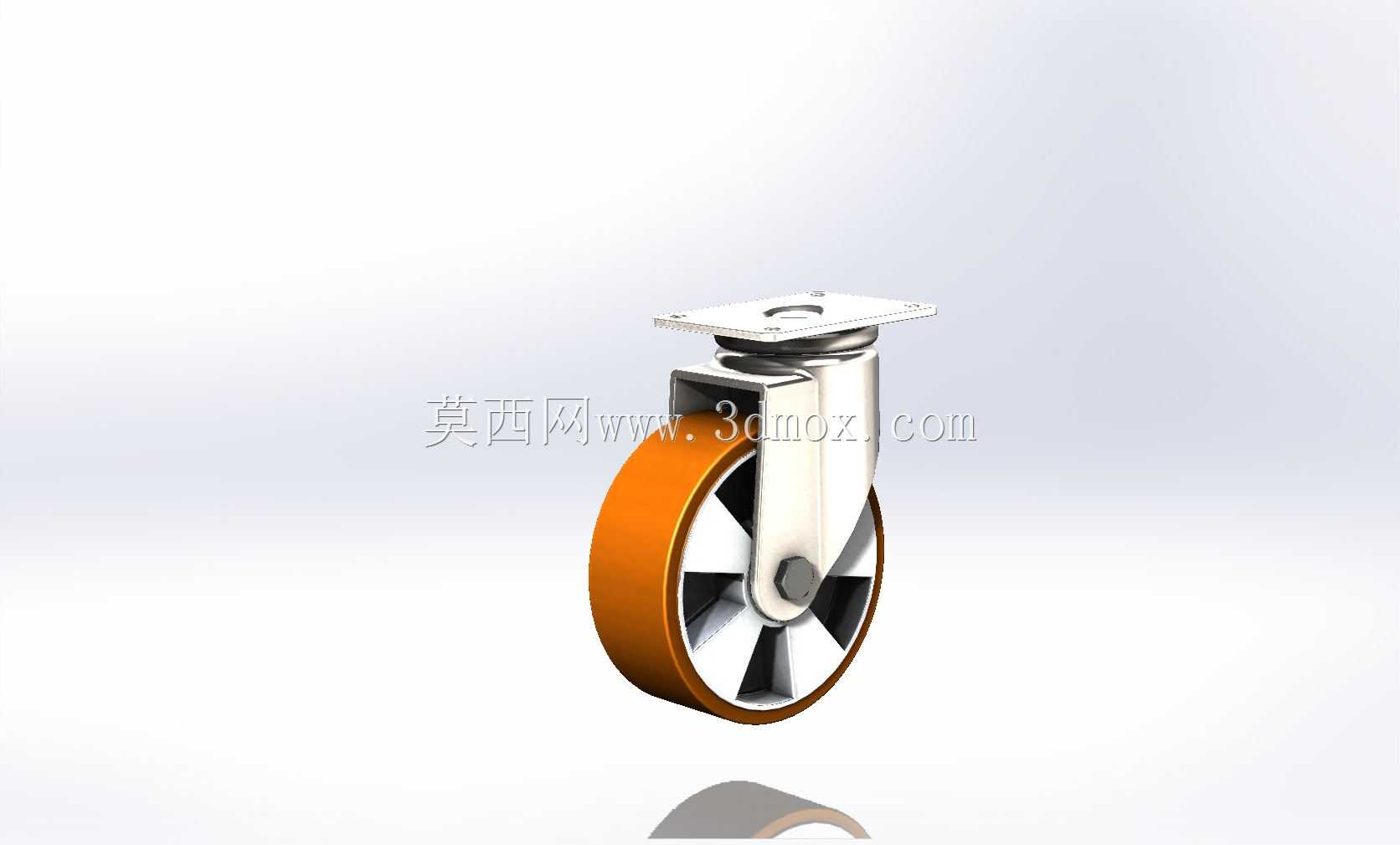

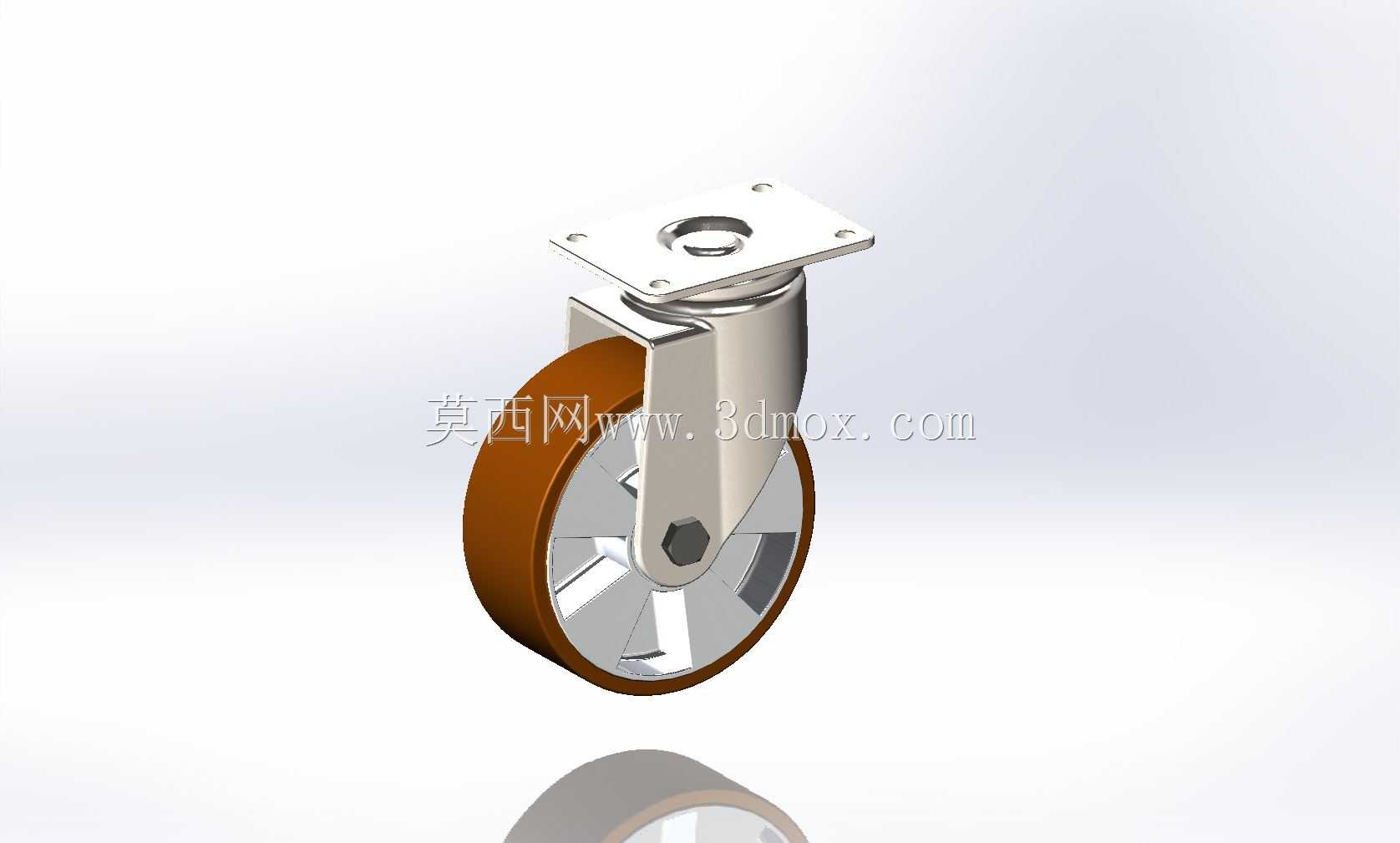

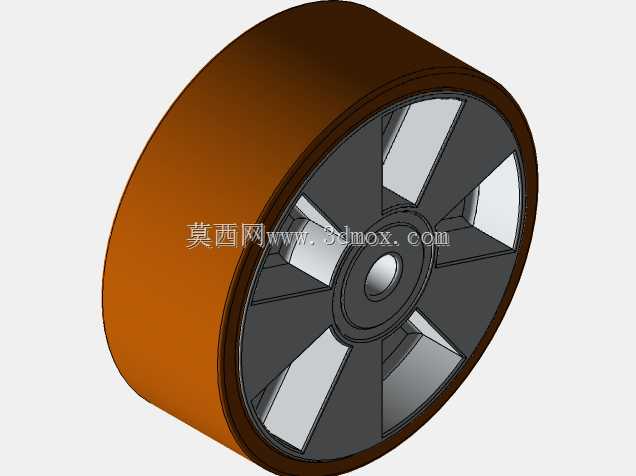

　　适配断电或者感应模块故障时的使用需求。尺寸边界方面，桶身主体的储料容积适配常规120L商用垃圾袋的尺寸，整体高度控制在成年人站立投放垃圾不需要过度弯腰的范围，桶身宽度适配常规楼道门、电梯门的通行宽度，转移过程中不需要额外调整角度就可以顺利通过。底部脚轮的安装座采用加厚钢板焊接固定，与桶身底部的连接位置做了三角加强筋，避免满载推行时脚轮座受力变形，脚轮采用橡胶材质，推行过程中噪音低，不会划伤地砖、环氧地坪等常见的地面材质。后侧的驱动机构外设置了可拆卸的防护壳，日常可以阻挡灰尘、飞溅的污水接触内部的传动部件，需要维护时拆下防护壳就可以对推杆、连杆铰接点做润滑、检修操作，铰接点全部采用自润滑轴承，长期使用不需要频繁加注润滑脂，降低后期维护的工作量。桶身内部没有设置额外的分隔结构，作为单桶储料结构使用，也可以根据后续的使用需求，在桶内加装可抽拉的分隔板，实现可回收物与其他垃圾的分类投放，分隔板的插槽已经在桶身内壁做了预留，不需要额外打孔就可以完成加装。桶盖的上表面做了微倾斜的导水设计，日常清洁冲洗或者有液体溅到桶盖上时，液体会顺着倾斜面流到桶身外侧，不会积存在桶盖表面或者顺着缝隙流入桶内的机构安装区。整套结构的安装基准统一，所有部件的安装孔位都做了同轴度公差设计，组装时不需要额外配钻就可以完成总装，适合批量加工生产，各个部件的拆分也符合常规钣金加工、注塑加工的工艺要求，没有特殊的异形难加工结构，加工成本可控。
