SH16型6mm孔径立式直线轴承轴支座

　　这款立式轴支座主要适配6mm公称直径的光轴配套直线轴承使用，是小型线性传动模组里最常见的支撑类零件，日常在桌面级自动化送料机构、小型检测设备的滑移工位、3D打印设备的运动轴系、实验室小型试验台的导向单元里都能见到它的身影，核心作用是给直线轴承提供刚性安装基准，约束轴承外圈的径向与周向自由度，保证配套光轴在做直线往复运动时不会出现径向窜动，维持传动过程的同轴度精度。

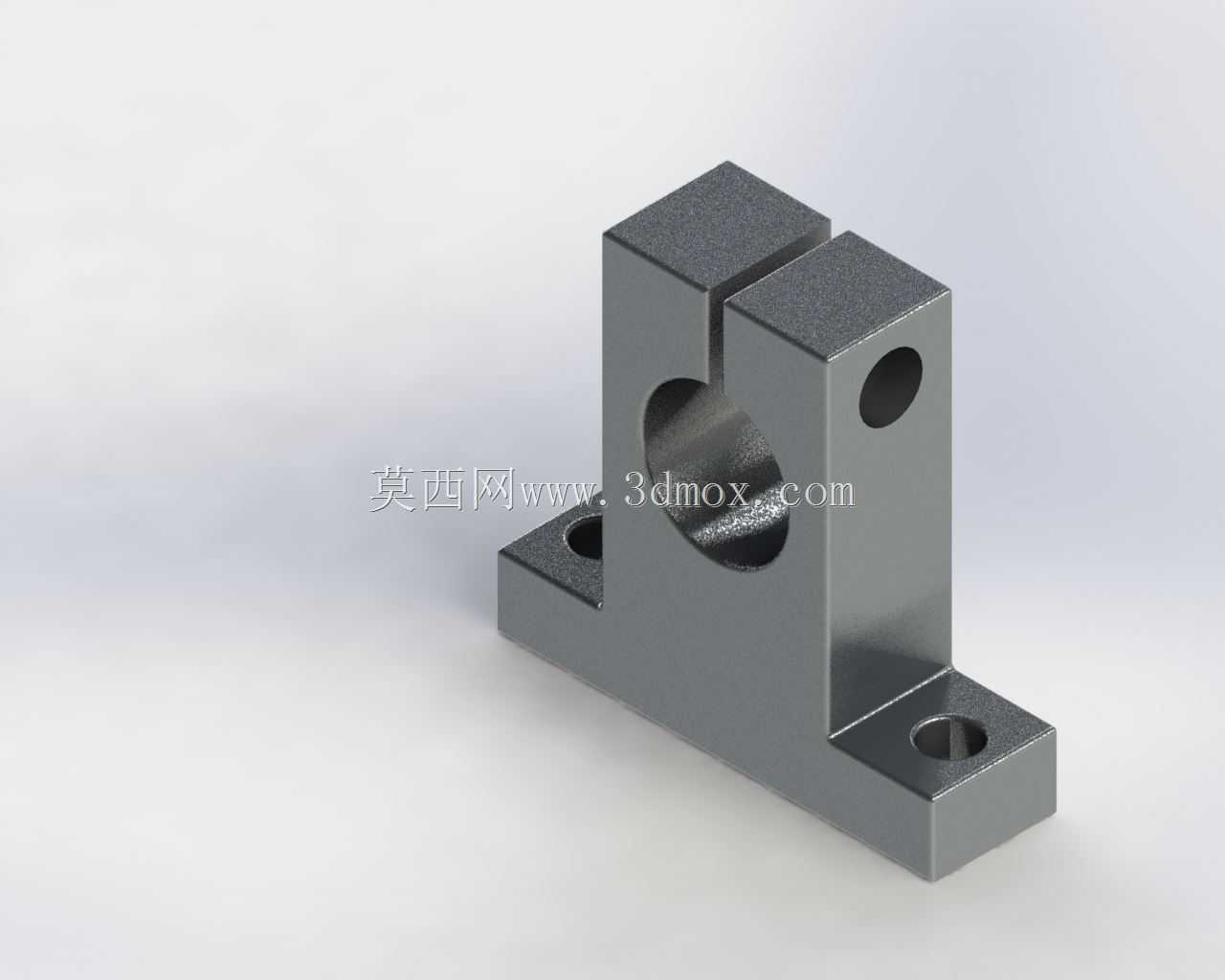

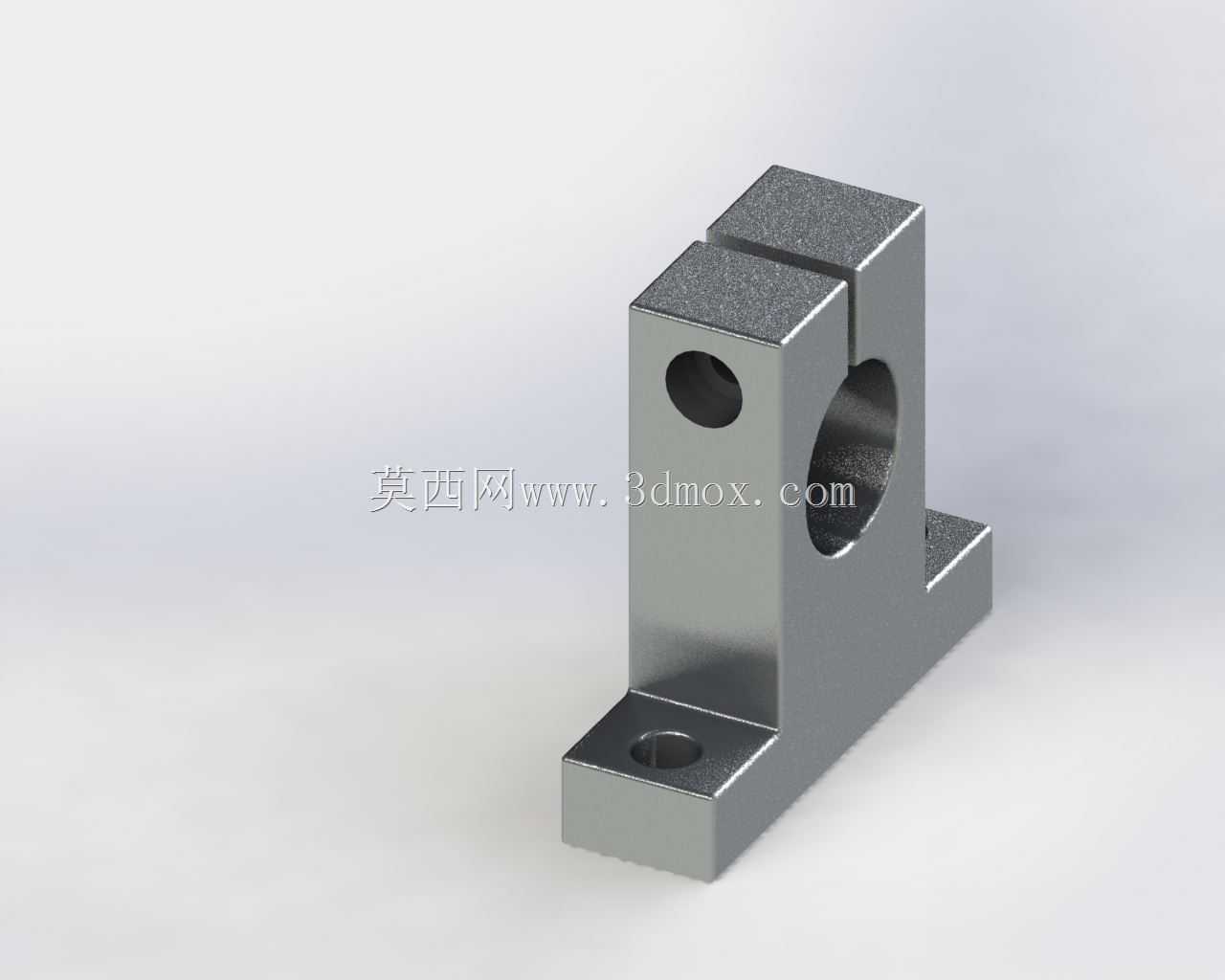

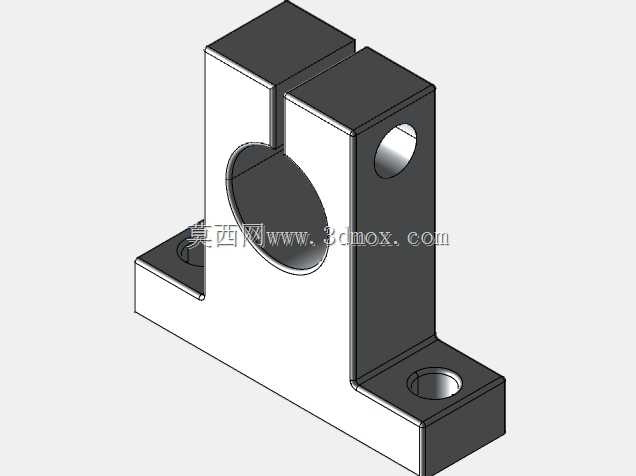

　　从结构设计逻辑来看，整体采用L型立式布局，底部是带两个安装沉孔的水平安装法兰，法兰面做了铣平处理，安装时可以直接贴合设备安装基板的基准面，两个沉孔的孔位间距按照常规小型安装板的孔系标准设计，适配M3规格的内六角圆柱头螺钉锁紧，沉孔深度刚好能容纳螺钉头部，锁紧后螺钉头不会突出法兰底面，保证安装面完全贴合无间隙。上部的支撑立块中间开有贯通的圆孔，用来压入配套的直线轴承，圆孔的内径公差按照轴承外圈的过渡配合要求设计，压装后不会出现轴承外圈打滑转动的问题；立块顶部开有一道贯通的夹紧缝，侧面设置一个锁紧螺纹孔，当轴承压入孔位后，拧紧侧面的锁紧螺钉就能让夹紧缝产生微小形变，抱紧轴承外圈，既可以消除轴承与安装孔之间的配合间隙，也能在后期维护时方便更换轴承，不需要借助拉马等工具就能拆出旧轴承。立块侧面的光孔是锁紧螺钉的过孔，加工时做了倒角处理，避免螺钉拧入时刮伤螺纹。

　　在实际选型应用中，这类支座的安装边界需要重点关注：底部法兰的总宽度、两个安装孔的中心距决定了安装时需要在基板上预留的空间，立块的总高度决定了轴承安装后的中心高，也就是配套光轴的轴线距离安装基准面的高度，这个尺寸直接关系到整套传动机构的同轴度，如果多支座搭配长光轴使用，必须保证所有支座的中心高公差控制在0.02mm以内，否则会出现光轴卡滞、直线轴承磨损加快的问题。支撑立块上的轴承安装孔轴线与底部法兰安装面的垂直度是核心形位公差，设计时要求控制在0.01mm/100mm以内，避免光轴安装后出现倾斜，导致滑动阻力增大、传动精度下降。

　　不同于卧式轴支座的安装方式，这款立式支座的受力方向更适合垂直方向加载的工况，轴承承受的径向载荷可以直接通过立块传递到底部法兰，再分散到安装基板上，整体刚性比同规格的卧式支座更好。夹紧缝的宽度设计经过反复验证，既不会因为缝太宽导致锁紧时立块形变量过大夹坏轴承外圈，也不会因为缝太窄导致锁紧力不足，无法有效固定轴承。底部法兰的两个安装孔做了沉头设计，除了容纳螺钉头，也能在一定程度上补偿安装基板的平面度误差，避免因为基板局部凸起导致支座安装倾斜。

　　在小型自动化设备的设计中，这类轴支座经常和直线光轴、直线轴承、锁紧挡圈配套使用，组成简易的导向轴系，相比集成式的线性导轨成本更低，安装调试更简单，适合行程较短、载荷不大的直线运动场景。比如在小型标签剥离机构里，用两个这类支座支撑一根6mm光轴，配套带直线轴承的滑块安装标签吸盘，就能实现平稳的直线往复送料动作；在视觉检测设备的镜头调焦机构里，这类支座可以支撑镜头安装板的导向轴，实现焦距的微调，保证运动过程无卡顿、无偏移。设计建模时，所有棱角都做了R0.5的倒角处理，既避免加工后出现锐边划伤操作人员，也能减少热处理或者加工过程中的应力集中，提升零件的结构强度。零件的材质一般选用6061铝合金做阳极氧化处理，或者45号钢做发黑处理，铝合金材质重量轻、不易生锈，适合对重量有要求的桌面设备，钢材质的刚性更好，适合载荷稍大的工况。
