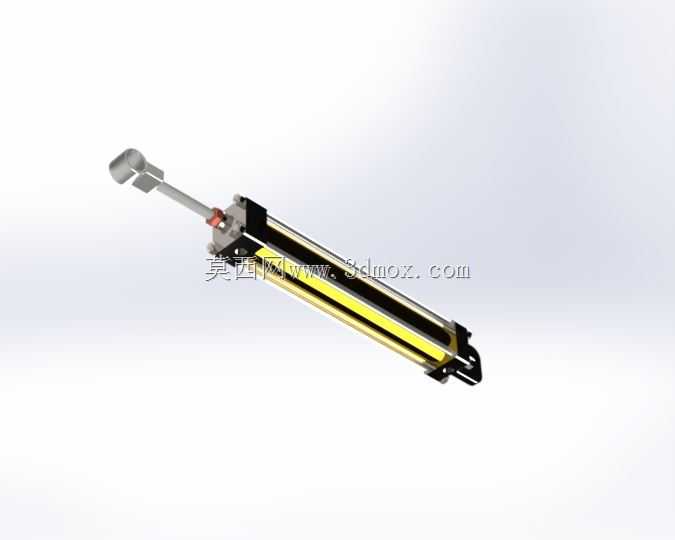

带分解视图的拉杆式液压活塞结构

　　在各类液压传动系统中，这类拉杆式双作用液压活塞是实现直线往复动力输出的核心执行部件，常见于工装夹具的压紧驱动、自动化生产线的工件推料、物流设备的举升机构、工程机械的辅助动作单元等场景，能够将液压油的压力能稳定转换为机械往复运动的动能，相比气动执行元件具备更大的输出推力、更平稳的低速运行特性，在重载、高精度位移控制的工况下应用占比极高。

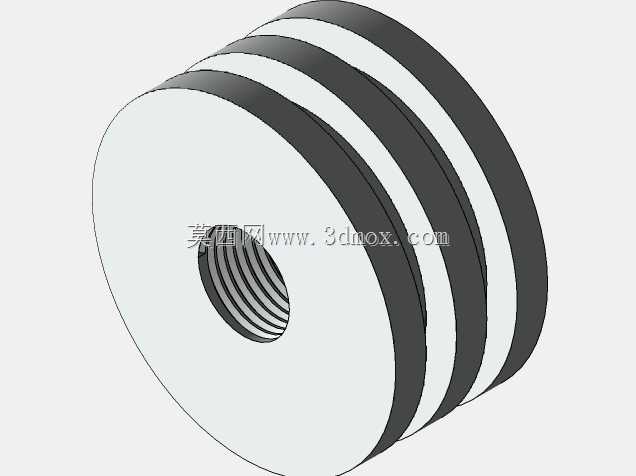

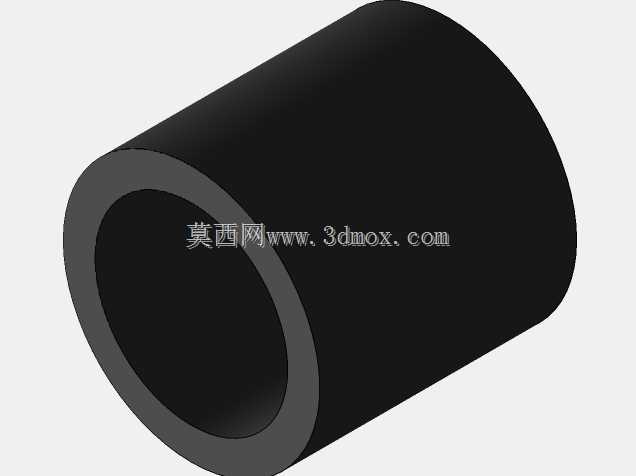

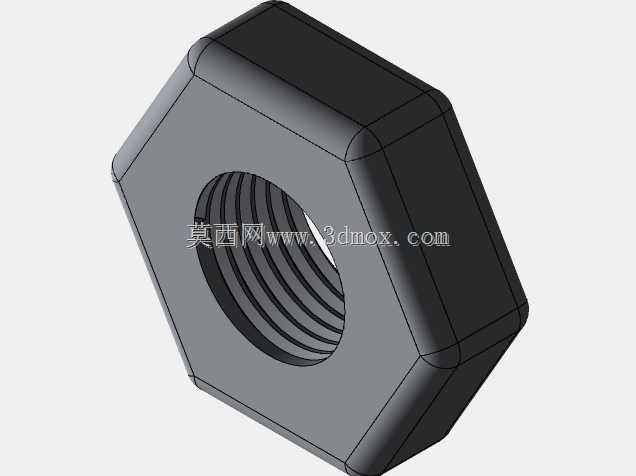

　　从结构设计逻辑来看，该活塞组件采用了经典的拉杆锁紧式缸筒结构，四根对称布置的长拉杆贯穿前后端盖，通过端部螺纹锁紧实现缸筒的密封固定，这种结构的优势在于拆装维护便捷，当缸内密封件出现磨损时，无需破坏缸体结构即可快速拆解更换密封组件，大幅降低设备运维的时间成本。活塞本体与活塞杆采用同轴过盈配合加锁紧销的连接方式，避免高压往复运动过程中活塞与活塞杆出现相对窜动，保证动力输出的同轴度，减少偏磨带来的密封失效风险。活塞杆表面做了硬铬镀层处理，表面粗糙度控制在Ra0.8以下，既可以提升表面耐磨性能，也能降低杆体与端盖导向套之间的摩擦阻力，延长导向环与杆密封的使用寿命。

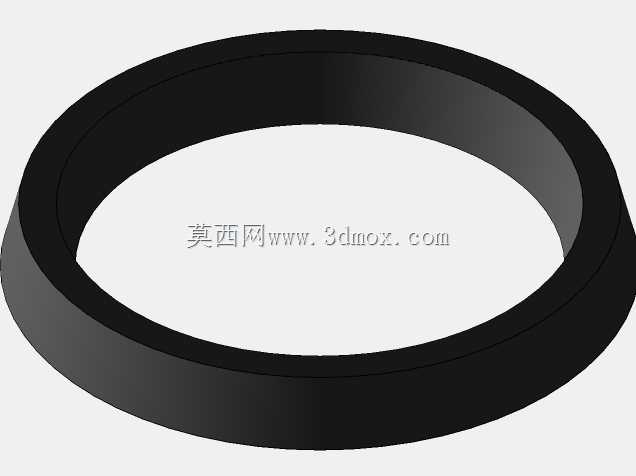

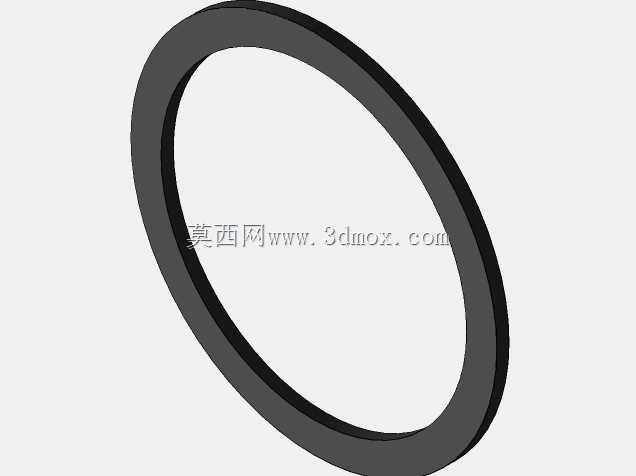

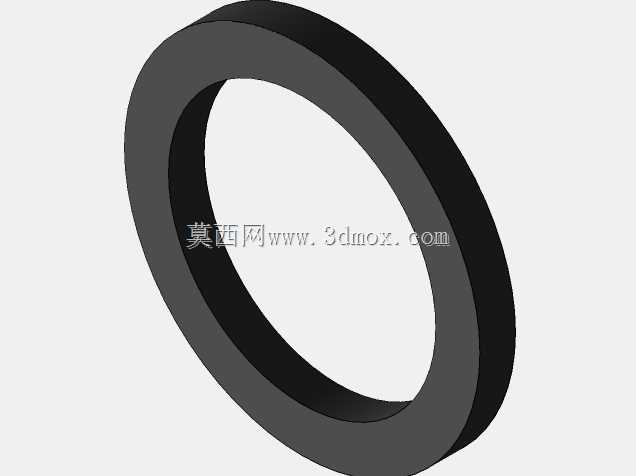

　　从功能特性上看，该结构为双作用设计，即活塞两侧腔体均可通入压力油，通过换向阀控制两侧油腔的压力差即可实现活塞杆的伸出与缩回动作，无需额外的回程复位机构，动作响应速度快，可通过调节流量阀精准控制活塞杆的运动速度，适配不同工况下的动作节拍要求。缸筒内壁采用高精度珩磨工艺加工，尺寸精度控制在H7级，内壁粗糙度低于Ra0.4，保证活塞密封件与缸壁的贴合度，减少内泄漏量，提升容积效率。端盖部位设置了组合式密封结构，包含防尘圈、杆密封、缓冲环、导向环多个功能部件，防尘圈可以阻挡外界粉尘、切削液、金属碎屑进入缸体内部，避免密封件被硬物划伤；缓冲环可以在活塞杆运行到行程端点前实现节流缓冲，减少活塞与端盖的刚性撞击，降低设备运行的冲击噪音，延长部件使用寿命。

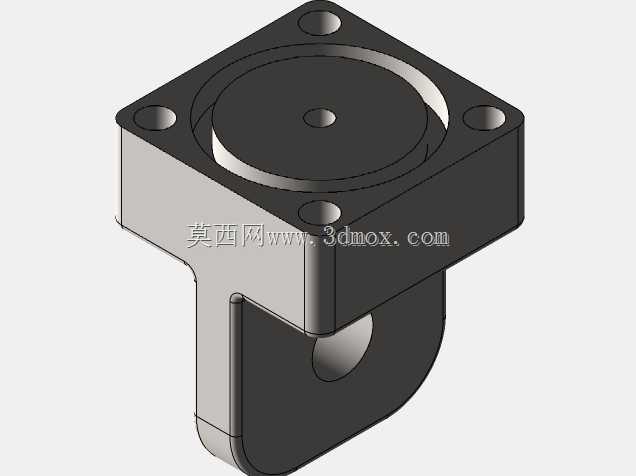

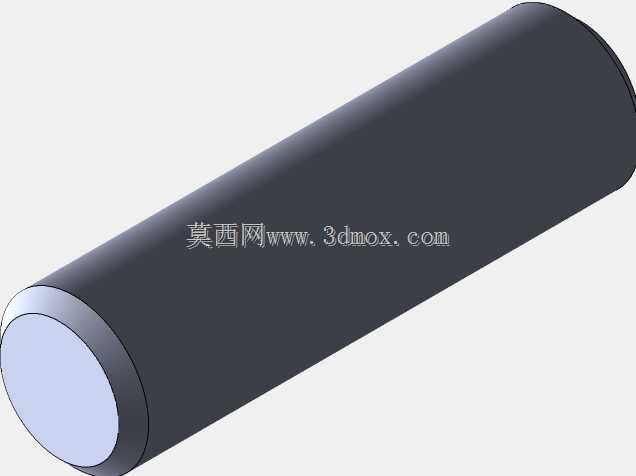

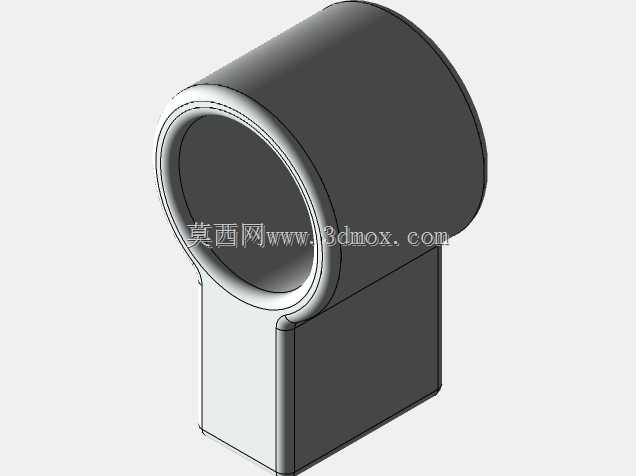

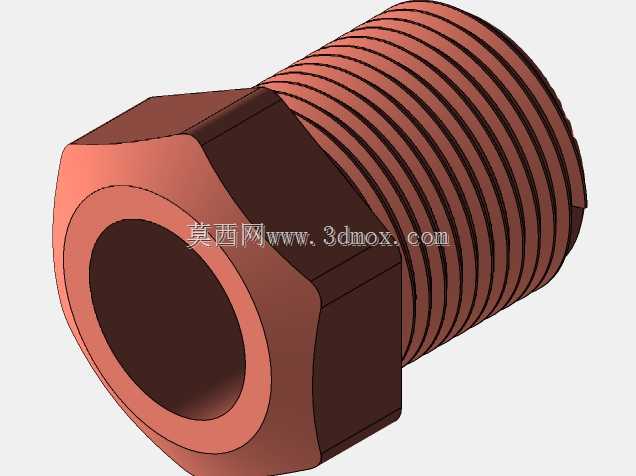

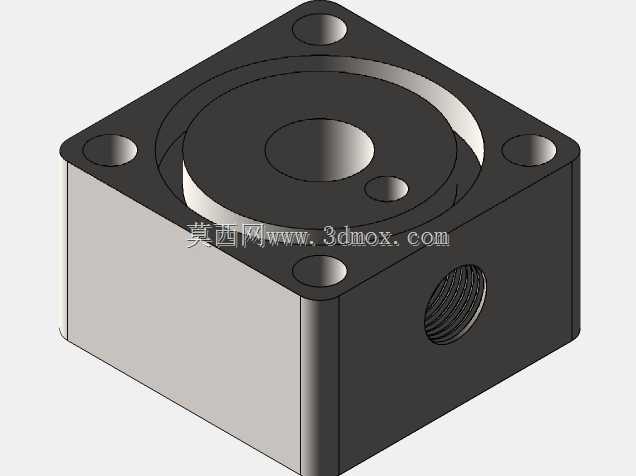

　　在安装边界与尺寸适配方面，该活塞组件的前后端盖均设置了标准的铰接安装孔，可通过销轴与设备机架进行铰接连接，适配摆动类安装工况，也可根据需求更换为法兰安装、脚座安装的连接形式，安装通用性较强。设计时需要重点关注活塞杆的伸出长度对应的挠曲变形量，当行程较长时需要校核活塞杆的直径是否满足压杆稳定要求，避免大推力负载下出现活塞杆弯曲变形的问题。油口采用标准的公制内螺纹连接，可直接适配常规的液压管路接头，无需额外加工转换接口。缸体外部的拉杆采用高强度合金钢材质，经过调质处理，具备足够的抗拉强度，能够承受高压油作用在端盖上的轴向推力，避免长期高压运行下出现拉杆拉伸变形导致的端盖渗漏问题。

　　建模过程中完整还原了所有零部件的装配关系，附带的分解视图可以清晰展示每个零件的装配顺序与配合位置，对于液压系统设计人员进行元件选型、结构工程师进行设备布局干涉检查、维修人员进行部件拆装培训都具备实际参考价值，模型中各零件的配合间隙、密封槽尺寸、安装孔位均按照行业通用标准设计，可直接用于方案设计阶段的装配验证，减少重复建模的工作量。
