带打印功能的工业控制终端外壳结构设计

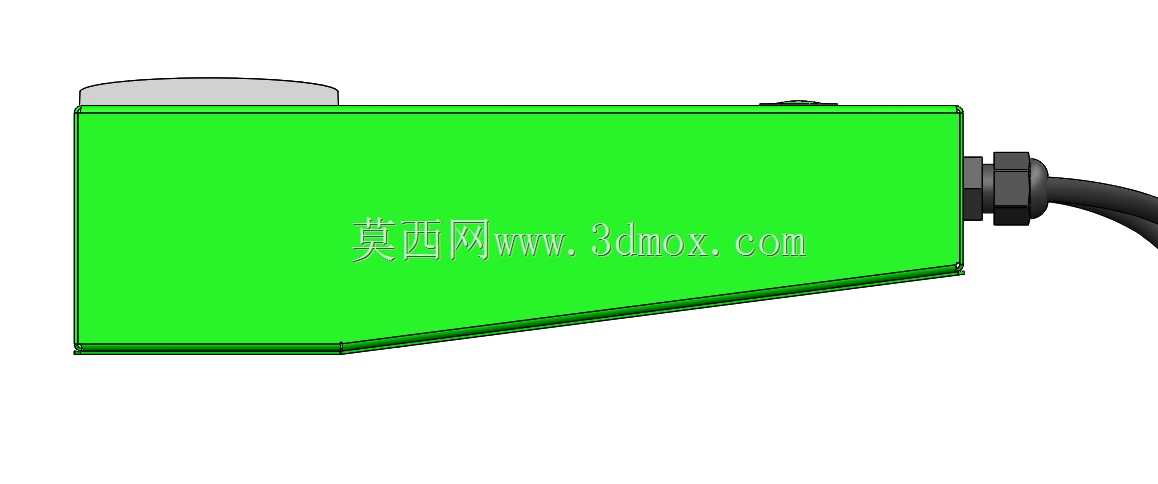

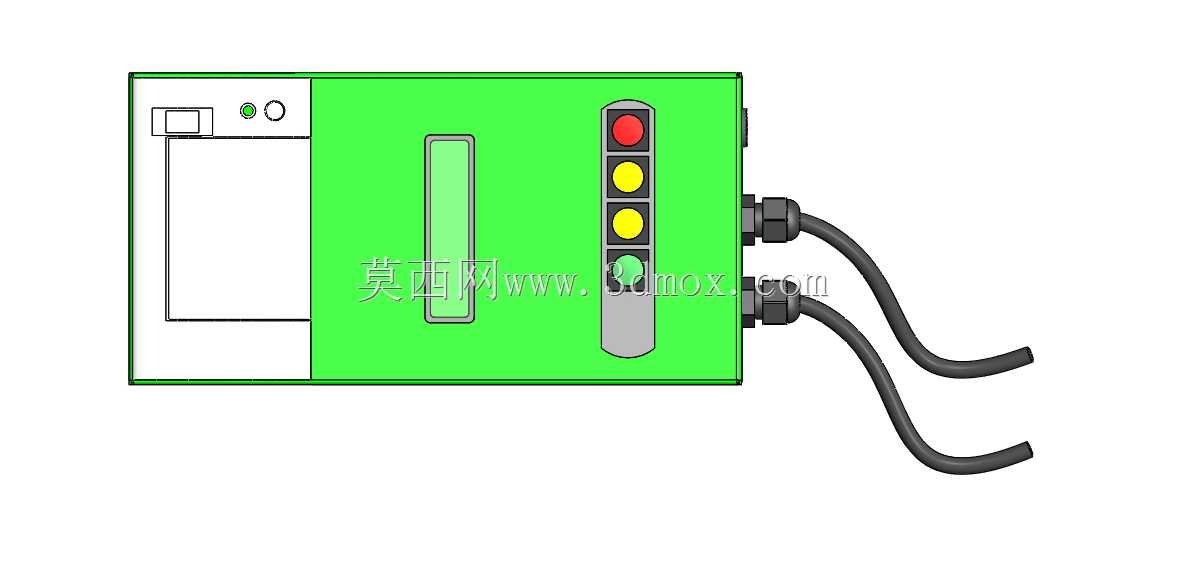

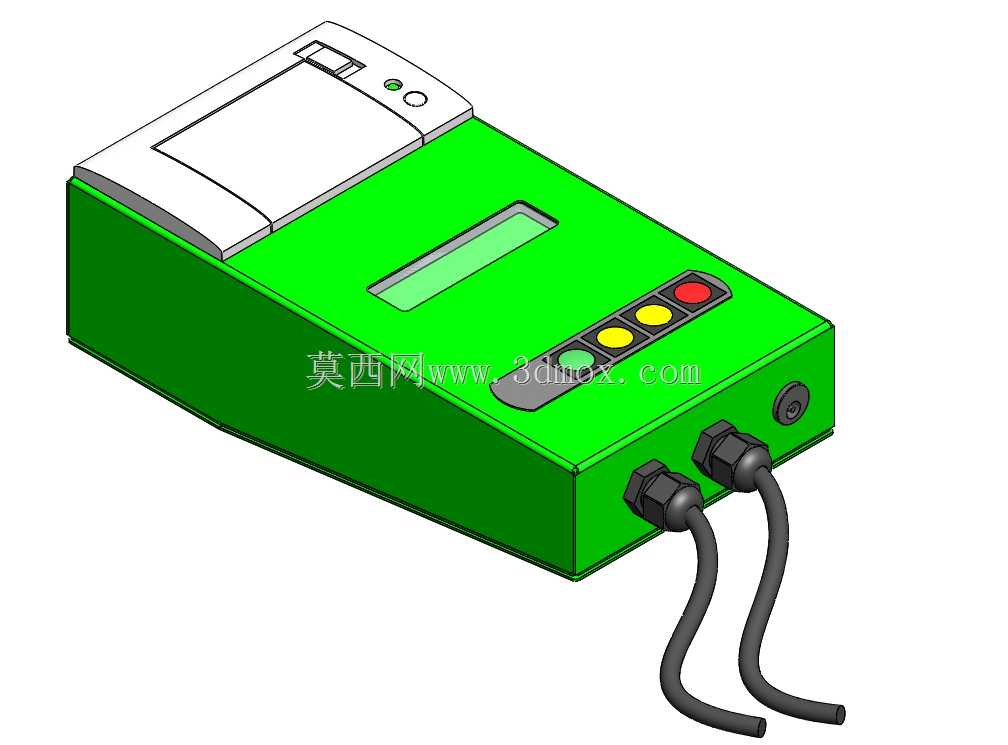

　　这款带打印功能的工业控制终端外壳，主要面向现场作业的便携检测、数据采集类场景设计，常见于工地临时数据记录、设备巡检参数打印、现场计量数据输出等需要即时留存纸质凭证的作业环节。从结构布局来看，整体采用斜切式顶面设计，操作区域与打印区域做了明确的功能分区，顶面靠上位置预留热敏打印模块安装位，自带纸仓翻盖结构，翻盖边缘做了圆弧过渡处理，避免现场操作时剐蹭操作人员手部，纸仓旁侧设置状态指示灯与功能按键位，可直观反馈设备通电、缺纸、故障等运行状态。操作按键区域沿斜面向下排布，采用四键加一个红色急停/确认键的布局，按键间距预留12mm以上的操作空间，适配戴劳保手套的操作场景，避免误触。设备侧面靠下位置设置两个防水格兰头安装位，

　　用于穿入供电线缆与信号通讯线缆，格兰头选用PG9规格，适配常规4-8mm线径的工业线缆，接线端旁侧预留DC电源插座安装位，可兼顾固定接线与临时外接电源两种供电模式。外壳主体采用钣金折弯加焊接的成型思路，壁厚预留1.5mm的冷轧钢板安装余量，边角做R3圆角处理，既提升外壳结构强度，也避免锐边带来的安全隐患。外形尺寸方面，整体长度控制在220mm，宽度150mm，高度含底部支脚为90mm，放置在操作台面上时，斜顶面的操作视角刚好适配站立操作时的视线角度，无需额外调整设备摆放角度即可清晰查看按键与指示灯状态。打印模块的安装位预留了58mm热敏打印机芯的标准安装孔位，纸仓空间可容纳直径30mm的热敏纸卷，

　　满足单次连续打印50张以上小票的用纸需求，无需频繁更换纸卷。设备底部预留四个M4的安装螺孔，既可以直接放置在桌面使用，也可以通过支架固定在墙面或者设备机架上，安装孔位的间距按照180mm*110mm的标准排布，适配通用的工业设备安装支架。外壳内部做了分层式的安装柱设计，上层预留主控电路板的安装位，安装柱高度设置为20mm，避免电路板与外壳底部直接接触，预留足够的走线空间，下层可放置电池组或者电源模块，两个区域之间设置走线槽位，规整内部线缆布局，避免线缆挤压打印模块或者按键组件。从实际使用的防护需求来看，外壳接缝处预留1mm的密封胶条安装槽，可达到IP54的防护等级，适配多尘、轻微溅水的工业现场使用环境，按键区域采用薄膜按键贴合安装，

　　进一步提升操作面的防水防尘能力。设备侧面的散热区域没有开设大面积的通风孔，而是依靠金属外壳本身的散热能力传递内部元器件的工作热量，避免粉尘从通风孔进入设备内部，适配扬尘较大的户外作业场景。在结构细节处理上，纸仓翻盖的转轴位置采用隐藏式转轴设计，转轴两端嵌入外壳侧壁，不会突出外壳表面，避免现场搬运时勾挂线缆或者其他物品，翻盖与外壳的配合间隙控制在0.5mm以内，既保证翻盖开合顺畅，也避免粉尘从缝隙进入纸仓污染热敏纸。操作按键的键帽高度突出外壳表面3mm，按键行程预留2mm，按压力度设置在1.5N-2N之间，适配戴手套操作时的触感反馈，红色功能键采用差异化的凸起高度设计，比其他按键高出1mm，方便操作人员在视线不佳的场景下快速定位确认按键。接线端口的位置做了内凹10mm的设计，格兰头安装完成后，线缆接头不会突出设备侧面，避免设备靠墙安装时挤压线缆接头导致接触不良。整体结构设计充分考虑了工业现场的使用痛点，在有限的空间内整合了打印、操作、接线、安装等多个功能模块，没有冗余的结构设计，所有的安装位、开孔都对应实际的元器件安装需求，建模时所有的配合公差都按照钣金加工的常规精度设置，折弯止裂槽、焊接让位等工艺结构都做了完整预留，可直接导出工程图用于生产加工。
