轻量化卡扣式微型压力传感装置结构设计

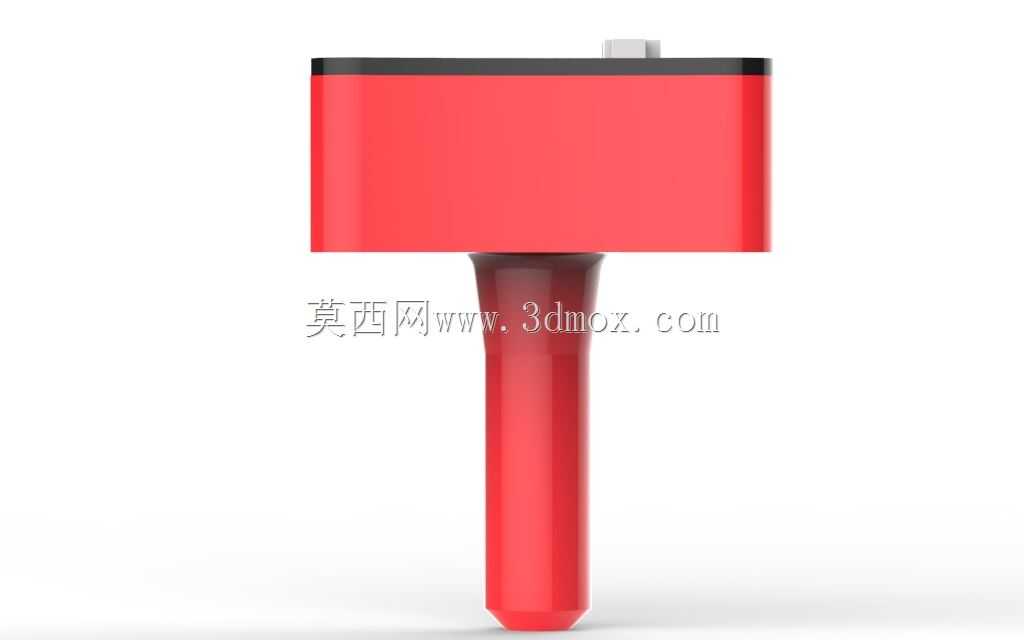

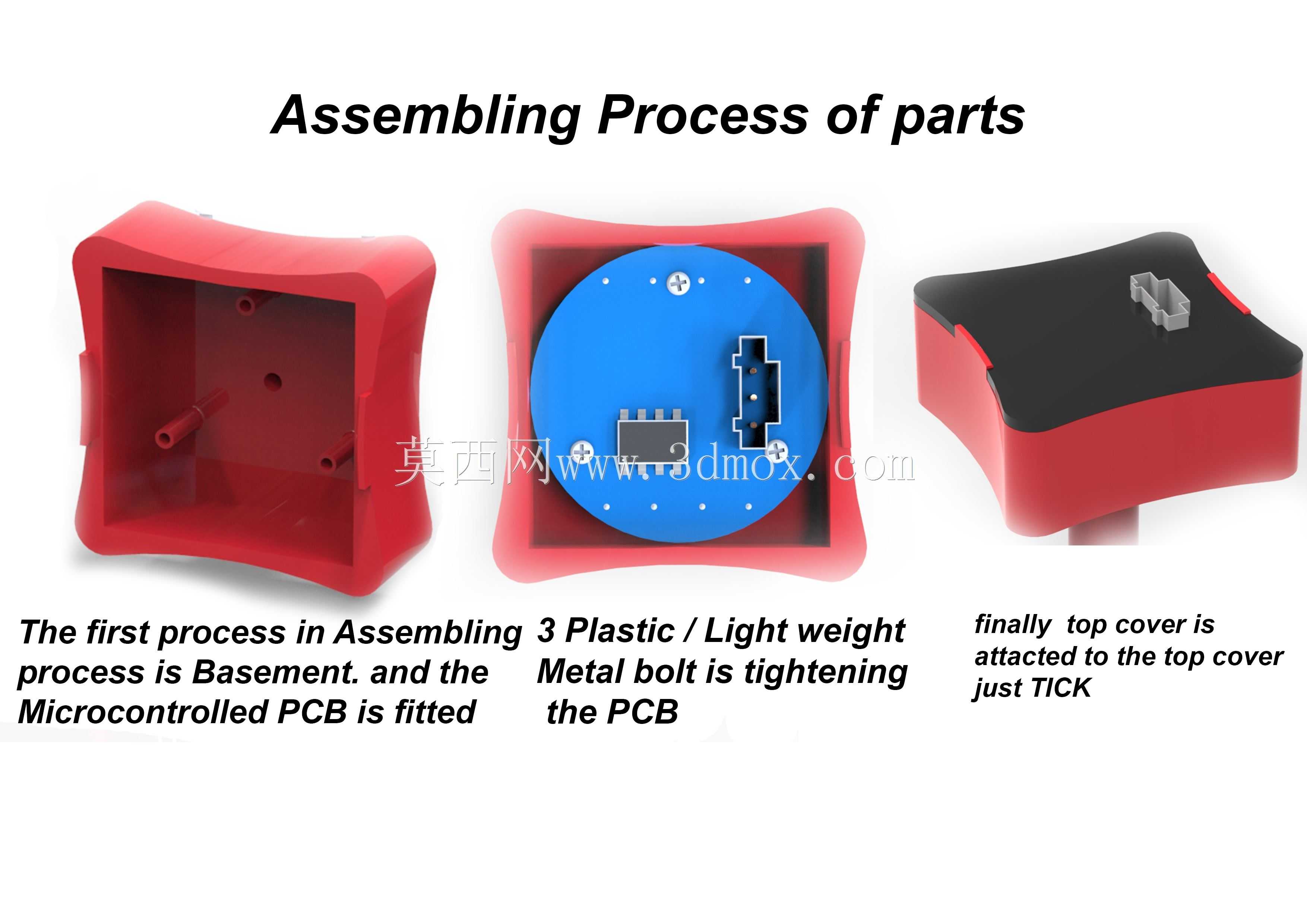

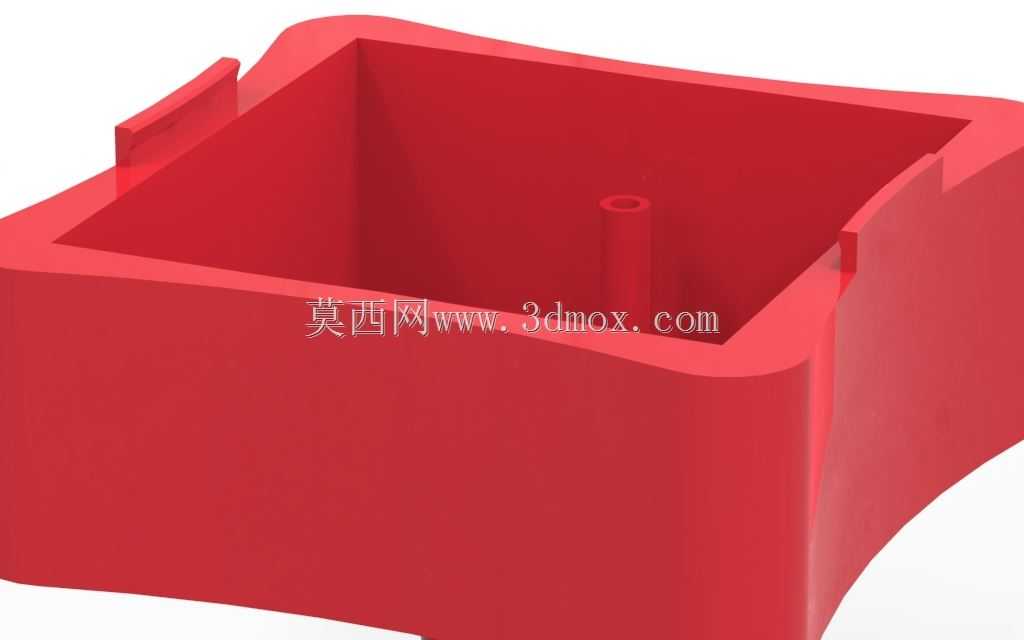

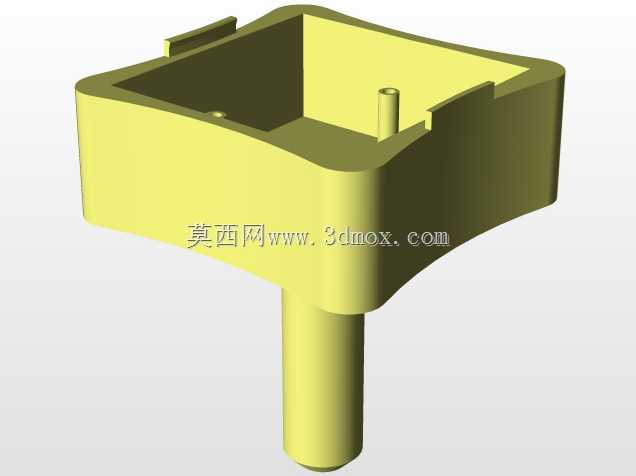

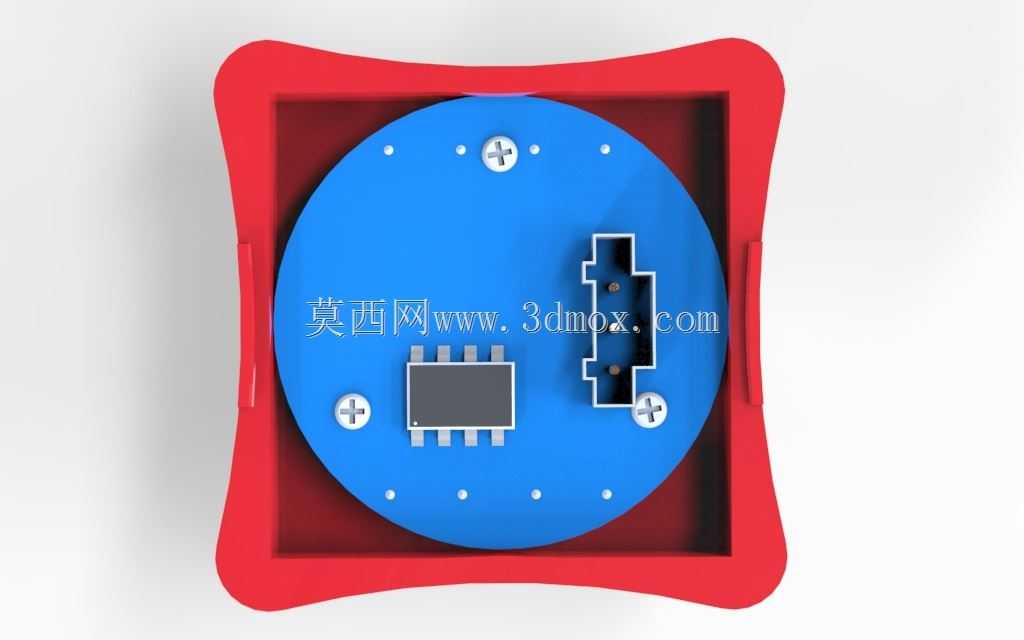

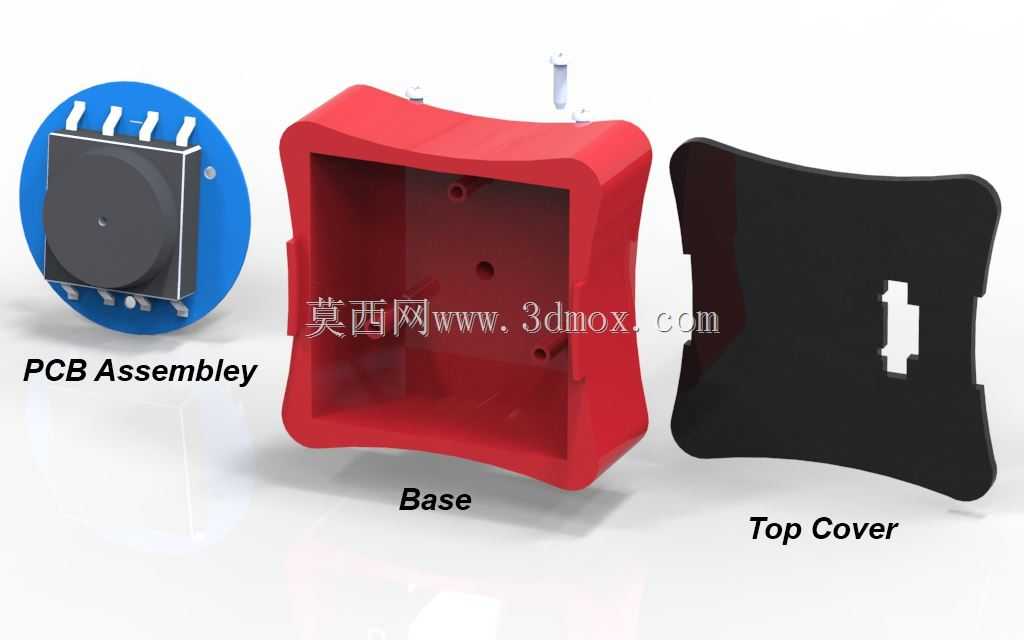

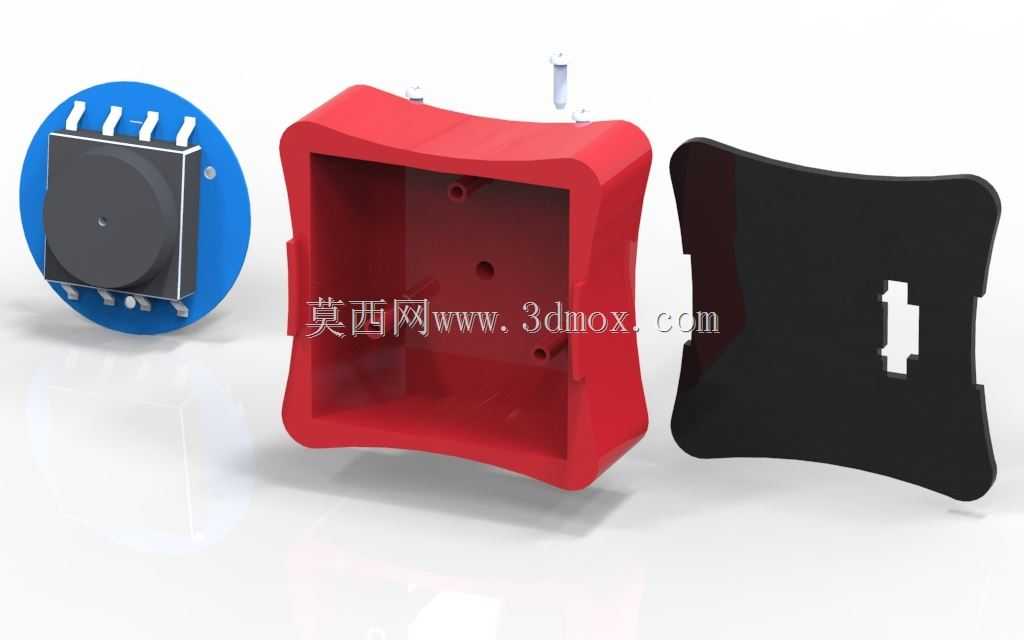

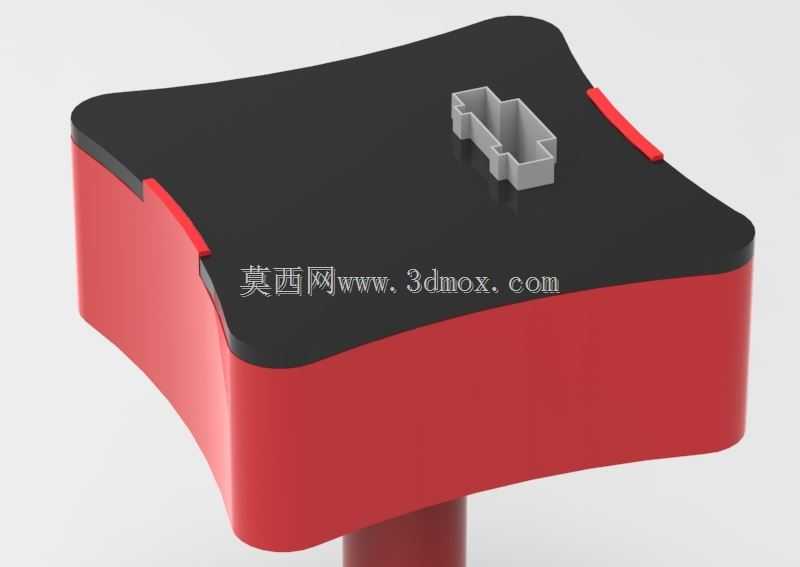

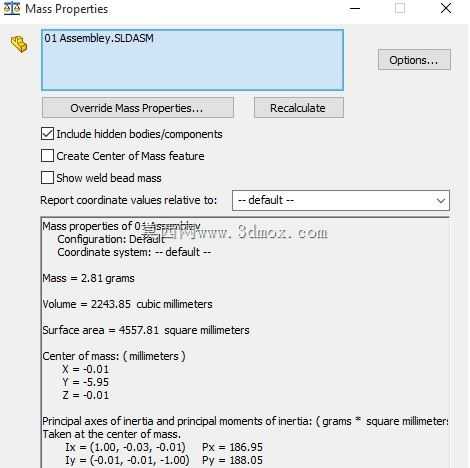

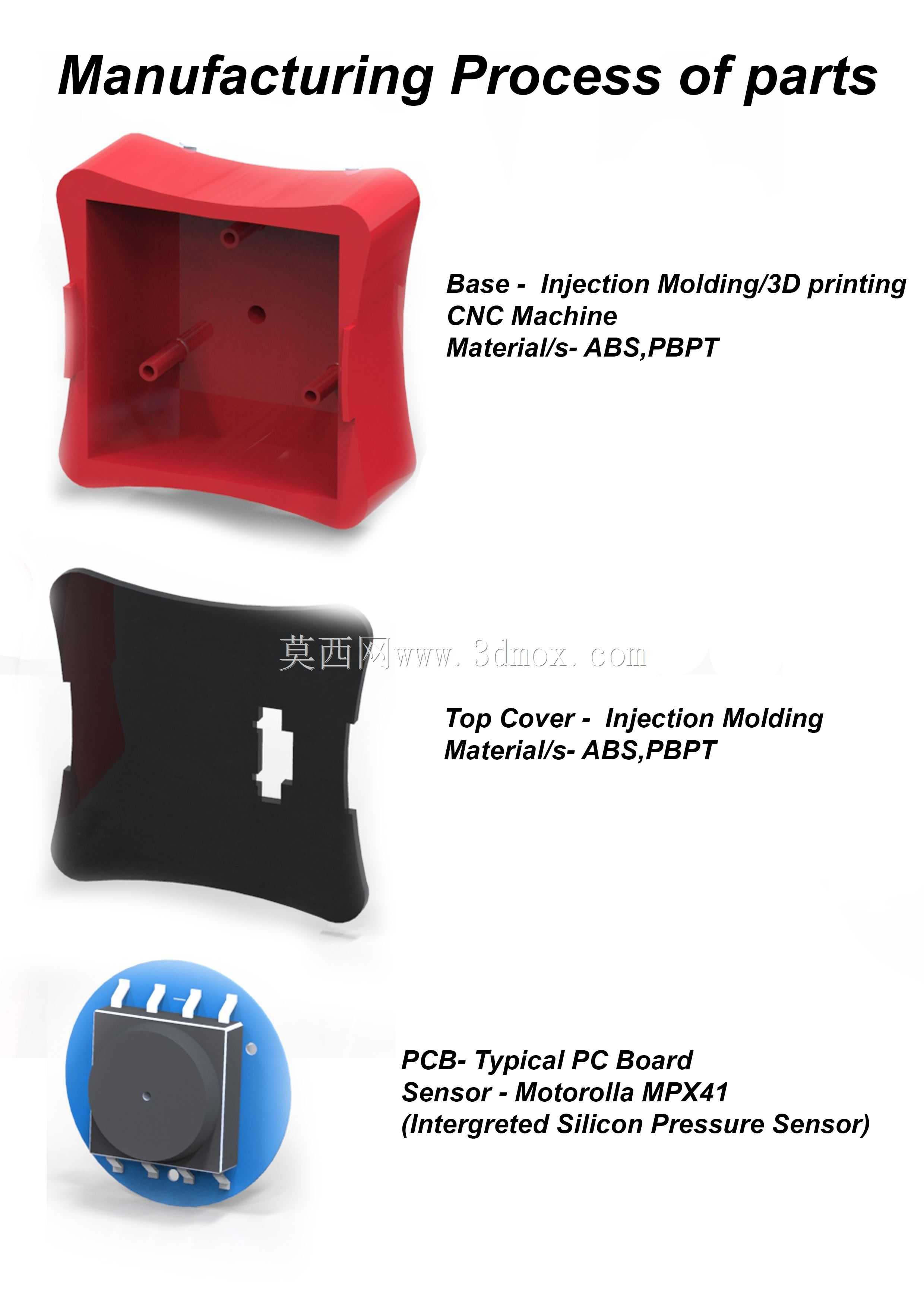

　　这款微型压力传感装置的结构设计，核心瞄准便携检测、小型气动系统、穿戴式生理参数监测这类对安装空间、自重有严苛限制的应用场景，区别于传统工业级压力传感器厚重的金属壳体结构，整套装配完成后的总重量仅5g，能够嵌入到空间局促的小型设备内部，不会给搭载主体带来额外的负重负担，也不会占用过多的安装预留空间。从装配逻辑来看，设计阶段就刻意简化了组装工序，整个产品仅分为三个核心装配单元：底部注塑基座、集成检测芯片与微控电路的PCB组件、上盖封盖，没有多余的紧固件与复杂的对位结构，产线组装时不需要额外的工装夹具辅助定位，能够有效压缩装配工时，降低批量生产的人工成本。底部基座采用带弧度的方型注塑结构，边角做了大圆弧过渡处理，既避免了尖锐棱角在安装时刮擦周边线缆或结构件，也能在有限的外形尺寸内预留出足够的内部容腔，基座内部预设了PCB定位柱与气路导通的微型通道，检测端的气压能够直接通过通道传导到传感芯片的感应面，不需要额外转接气路接头，减少了气路泄漏的风险点。PCB组件的固定没有采用传统的螺丝锁付方式，而是通过基座与上盖的卡扣结构实现压紧固定，装配时只需要将PCB对准基座内的定位柱放置到位，再将上盖沿垂直方向按压，卡扣结构就会自动锁合，整个锁合过程不需要旋转螺丝、点胶固定等工序，装配到位后卡扣的锁紧力能够均匀作用在PCB的边缘位置，不会对板上的芯片、焊点造成局部挤压应力，避免长期使用后出现焊点脱焊、芯片应力损伤的问题。

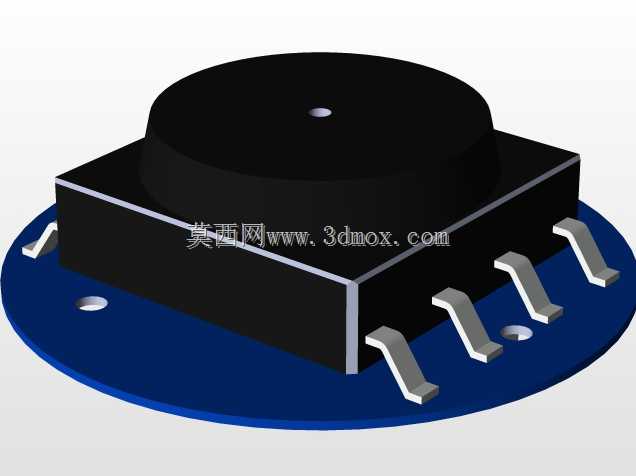

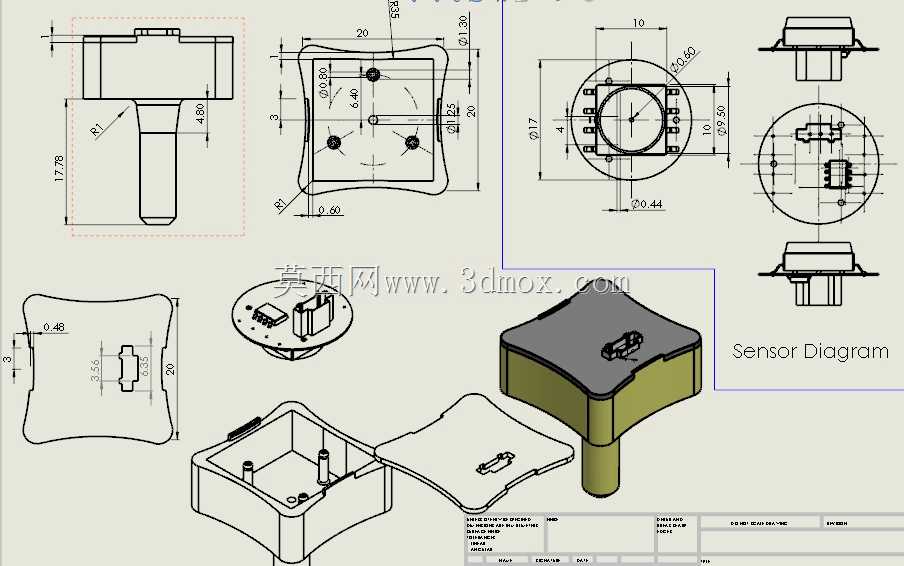

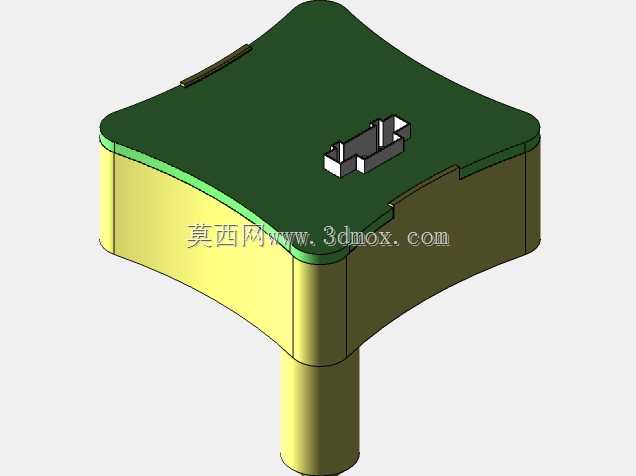

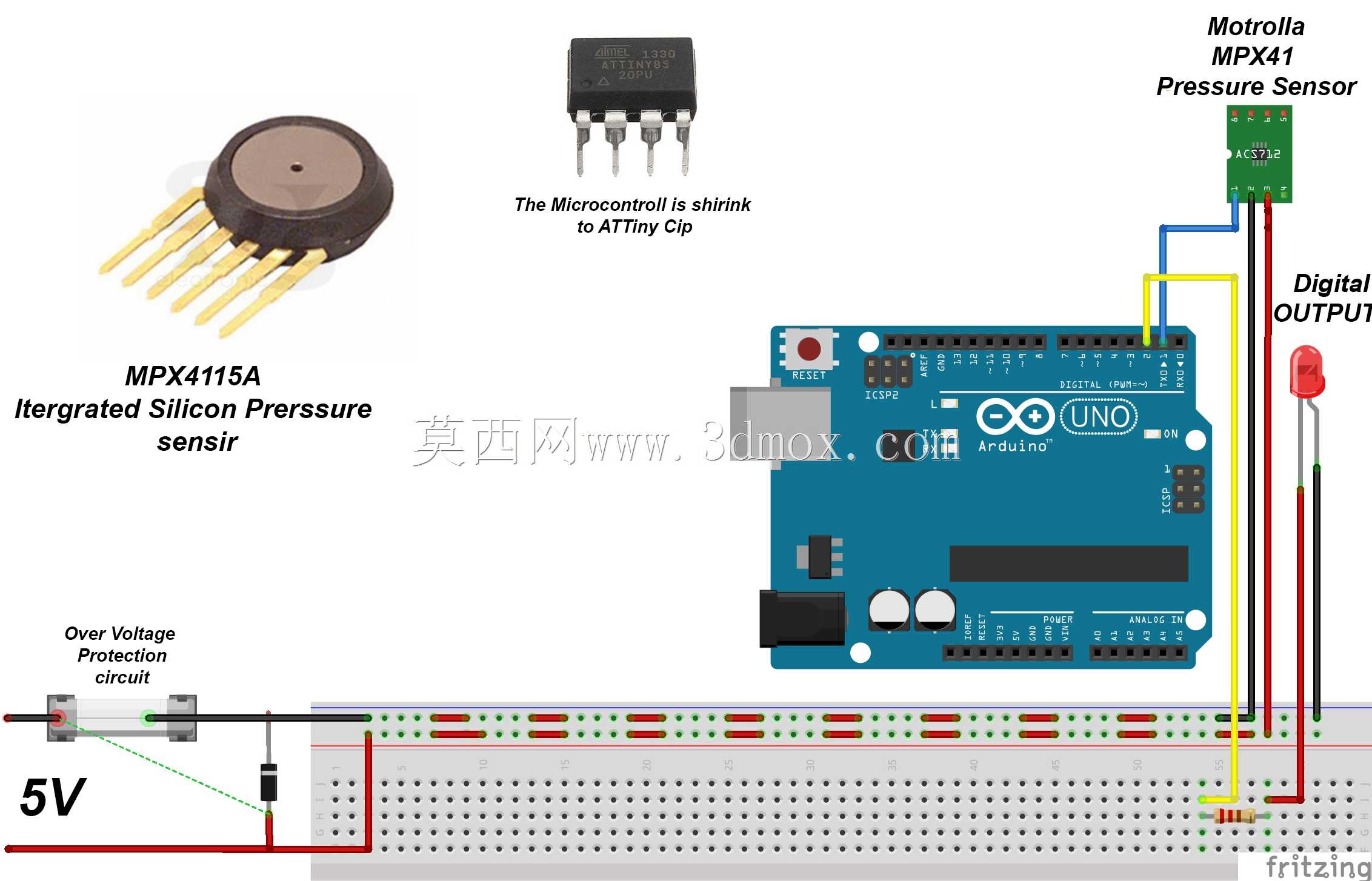

　　核心检测单元采用MPX4115系列压力检测芯片，搭配微控制器做信号校准与输出处理，电路部分做了集成化布局，所有元器件都贴装在圆形PCB板上，板径与基座内部的容腔直径完全匹配，不会在壳体内出现晃动位移，PCB与壳体之间预留了0.1mm的间隙，既能够容纳元器件的贴装公差，也能避免壳体注塑收缩时挤压电路板。外形尺寸方面，整套装置的外轮廓控制在30mm见方的范围内，整体高度不超过15mm，安装时不需要预留过大的操作空间，既可以通过壳体侧面的卡扣直接卡入预留的安装卡槽内，也可以通过背胶粘贴在安装平面上，适配多种不同的安装场景。上盖采用与基座一致的红色注塑材质，顶面做了黑色的软胶覆盖层，既能够提升产品的外观辨识度，也能起到一定的防尘防水作用，

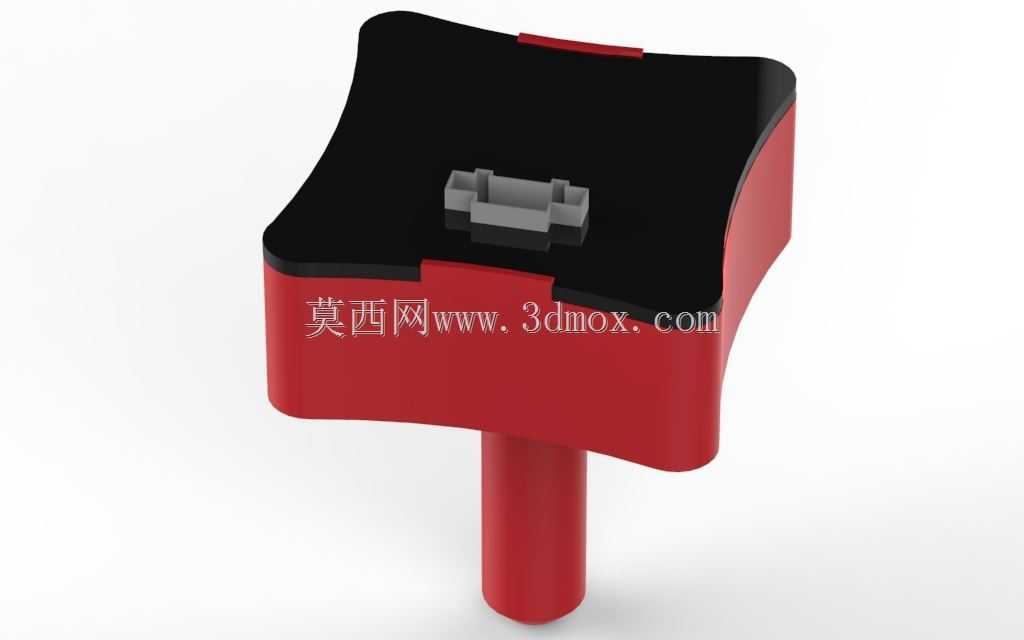

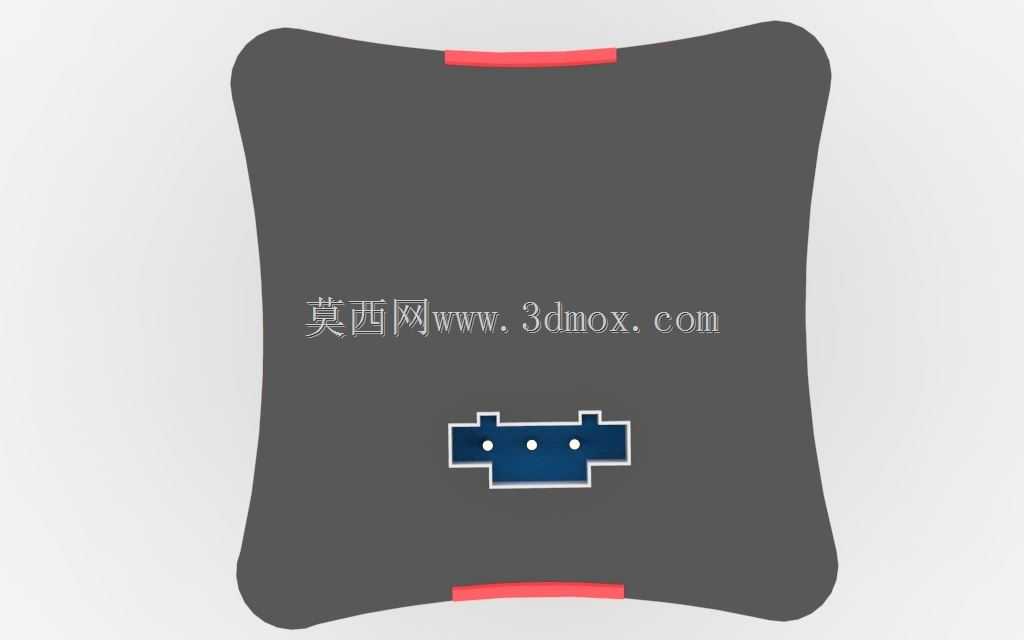

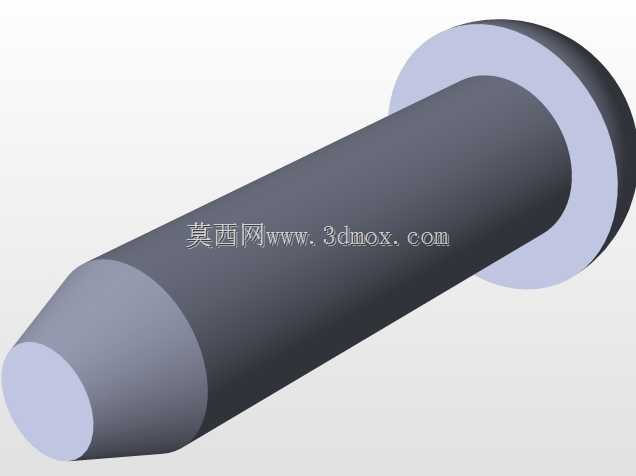

　　软胶层与上盖基体采用双色注塑工艺成型，不需要额外粘贴胶层，长期使用不会出现脱胶起翘的问题。气路接口集成在基座的底部，采用微型直插式结构，能够直接对接内径2mm的柔性气管，不需要额外的转接头，插拔时的阻尼力经过调校，既能够保证气管插接后的气密性，也不会因为插拔力过大导致气管弯折或者基座移位。在结构强度验证层面，壳体采用常规的ABS注塑材质，壁厚控制在1.2mm，在保证整体结构刚性的前提下尽可能压缩壁厚，减轻自重，卡扣的锁合深度设计为1.5mm，经过反复插拔测试，锁合结构不会出现断裂、松脱的问题，能够满足日常使用中的震动、冲击工况要求。电路部分的布局避开了卡扣的压紧位置，所有焊点都做了圆角处理，避免组装时被壳体边缘刮伤，

　　PCB与壳体之间的间隙还预留了涂覆三防漆的空间，批量生产时可以在组装前对PCB做三防处理，提升产品在潮湿、多尘环境下的工作稳定性。不同于传统压力传感器需要配套复杂的安装支架、密封接头，这款产品的集成化设计让它能够直接嵌入到终端产品的内部结构中，比如小型制氧机的气路压力检测、便携充气设备的气压监测、可穿戴呼吸监测设备的气流压力检测等场景，都不需要对原有结构做大幅度的改动，就可以完成传感器的加装。整个装配过程不需要特殊工具，三个部件依次对位按压就可以完成总装，拆解时只需要用薄片工具撬动卡扣位置就可以打开壳体，方便后期的维护与元器件更换，相比超声波焊接、胶水粘接的固定方式，卡扣结构的可维修性更强，也更符合小型电子产品的绿色设计要求。在尺寸公差控制上，基座与上盖的卡扣配合公差控制在±0.05mm，既能够保证装配后的卡扣配合紧密，不会出现上下盖错位的问题，也不会因为公差过紧导致装配时需要过大的按压力，造成壳体部件的损坏。内部气路通道的直径设计为1mm，通道内壁做了抛光处理，减少气路阻力，保证压力传导的响应速度，通道与PCB上传感芯片的对接位置预留了密封槽，可以放置微型密封圈，保证气路的气密性，避免压力泄漏导致检测数值出现偏差。
