可调角度壁挂式设备安装承重支架

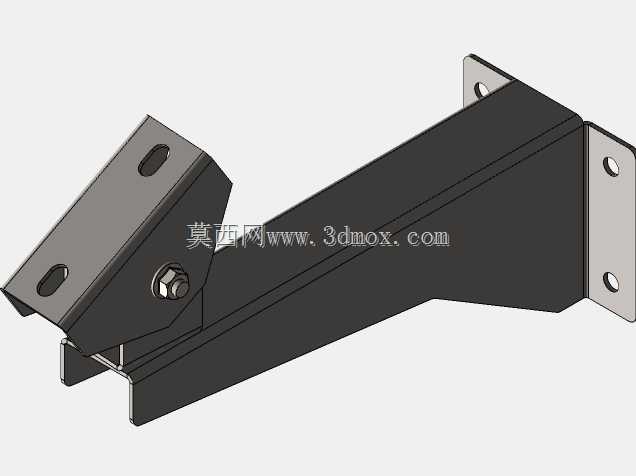

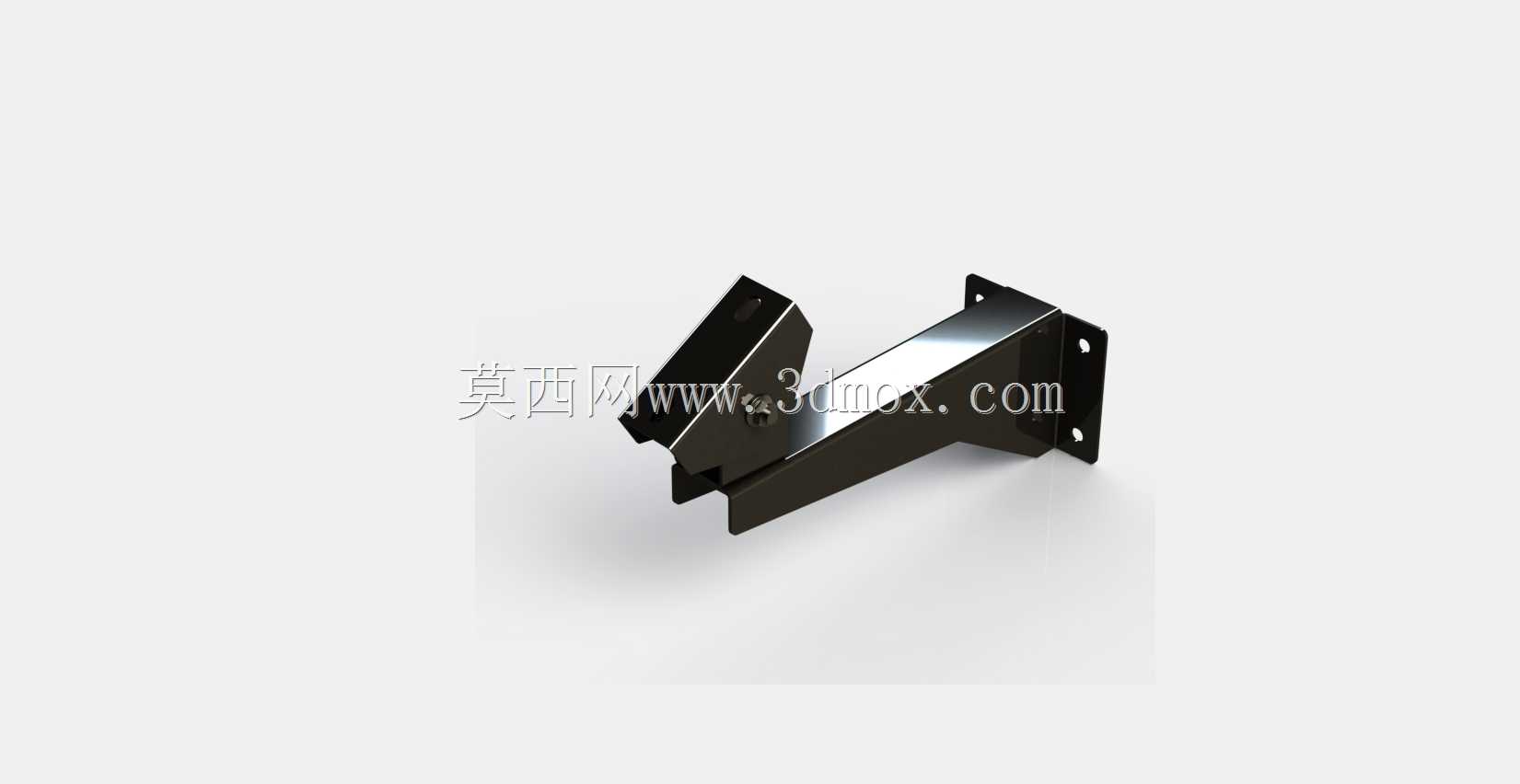

　　这类壁挂式承重支架，多应用在通讯基站室内外设备挂载、工业现场小型工控终端墙面固定、弱电间信号模块安装、商用显示辅助挂载等场景，核心作用是在垂直墙面与待装设备之间形成稳定的承重连接结构，同时预留角度调整余量，适配不同安装朝向的使用需求。从结构设计逻辑来看，整个支架采用分体式组合结构，靠墙侧设置带安装孔的法兰折边，折边与主承力斜梁采用满焊连接，斜梁截面采用槽型折弯结构，相比等截面实心型材在同等重量下能获得更高的抗弯截面模量，有效控制整体自重的同时保证承重能力，斜梁下方额外增设三角加强筋，抵消长期承重下的结构形变，避免支架出现下垂偏移。前端的设备安装座采用铰接结构与主斜梁连接，铰接位置采用六角螺栓锁紧结构，

　　松开螺栓时可沿铰接轴调整安装座的俯仰角度，调整到位后拧紧螺栓即可依靠接触面的摩擦力锁止角度，无需额外的定位销结构，安装调试时操作更便捷。安装座上开设两个长圆形安装孔，可适配不同孔距的待装设备，同时允许安装时存在一定的位置偏差，降低现场安装的对位难度。从安装边界尺寸来看，靠墙法兰折边设置两个圆形安装孔，孔位间距适配常规膨胀螺栓的安装间距，安装时需保证墙面为混凝土实心墙面或承重钢结构面，禁止直接固定在轻质隔墙、装饰面板等非承重结构上，避免出现脱落风险。支架整体外伸长度控制在合理范围内，既保证设备安装后与墙面预留足够的接线、散热空间，又不会因外伸过长导致弯矩过大影响结构稳定性。设计过程中针对铰接位置的应力集中问题做了圆角过渡处理，

　　避免长期交变载荷下出现焊缝开裂或者结构断裂的问题，所有外露的金属边缘都做了钝化处理，防止安装作业时划伤施工人员。表面采用喷塑处理，适配室内常规干燥环境的使用需求，若用于户外潮湿或者腐蚀环境，还需额外增加表面防腐镀层或者更换不锈钢材质加工。实际现场安装时，需先根据设备安装高度标记靠墙法兰的孔位，钻孔打入膨胀螺栓后先将支架主体固定在墙面上，暂不拧紧螺栓，待前端设备与安装座固定完成后，调整俯仰角度至设备朝向符合使用要求，再依次拧紧所有连接螺栓，安装完成后需做承重测试，确认支架无松动、形变后方可正式投入使用。这类支架相比一体式焊接固定支架，最大的优势在于角度可调，能够适配不同场景下的设备朝向要求，比如通讯天线挂载时可调整信号覆盖角度，

　　工控显示屏安装时可调整俯仰角度适配操作人员的视线高度，减少长期观看的视觉疲劳。结构上没有多余的复杂构件，加工难度低，常规钣金折弯、焊接工艺即可完成生产，制造成本可控，同时后期维护便捷，铰接螺栓出现松动时直接拧紧即可，无需整体更换支架。
