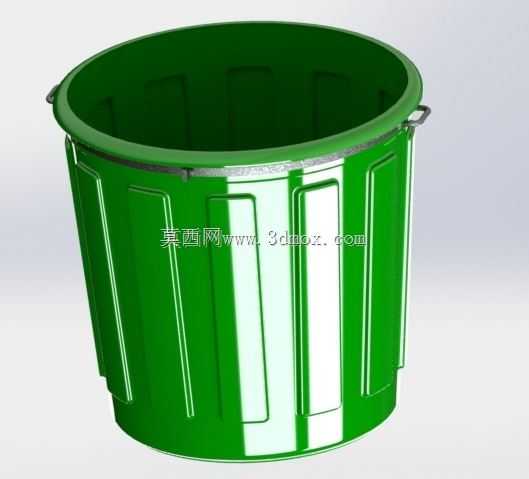

带金属提手加厚绿色塑料圆桶结构设计

　　日常生产与仓储场景中，这类带金属提手的加厚塑料圆桶的应用覆盖范围极广，从车间工位的边角物料收纳、生产现场的切削废液临时归集，到后勤环节的清洁用水转运、零散工装配件的分类存放，都能看到这类容器的身影。不同于薄壁民用盛装容器，这款桶体的结构设计首先围绕重载工况下的抗形变需求展开，桶壁外侧均匀分布的纵向加强筋并非装饰性结构，每一条筋位的凸起高度、过渡圆角都经过受力校核，当桶内盛装密度较高的金属边角料、液态介质时，纵向筋位可以将桶口位置的吊挂载荷、桶底的支撑载荷均匀传导至整个桶壁，避免桶身中部受挤压出现鼓胀变形，即便在满载状态下堆叠存放，加强筋形成的支撑骨架也能保证桶体不会出现侧壁塌陷的问题。桶口位置做了双层卷边结构，卷边内部的圆弧过渡完全消除了切口位置的应力集中点，同时卷边形成的刚性环可以保证桶口在长期使用中不会出现椭圆变形，不管是配套桶盖密封，还是使用提手吊运时，桶口的圆度公差都能控制在合理范围内，不会出现盖体错位、提手滑脱的问题。两侧的金属提手采用挂耳式安装结构，挂耳位置嵌入桶壁卷边的内侧，安装点周围做了局部加厚处理，提手的转动间隙经过合理设计，既可以在提起时自然贴合桶壁外侧受力，放下时也能顺畅转动到桶口上方，不会在转运过程中出现卡滞、剐蹭桶内物料的问题，金属提手的弯折弧度贴合人手握持的形态，即便佩戴劳保手套也能稳定握持，不会出现勒手、打滑的情况。桶底的设计同样考虑了实际使用的需求，底部边缘做了一圈凸起的支撑脚，

　　让桶底主体和放置平面之间留出微小间隙，一方面在地面存在少量积水、油污时，避免桶底长期浸泡出现材质老化，另一方面也能在转运时方便叉车的货叉、手动液压车的托臂插入，适配短距离的机械化转运需求，支撑脚的位置和桶壁的纵向加强筋一一对应，堆叠时上层桶的支撑脚可以刚好卡入下层桶的桶口内侧，保证堆叠时的稳定性，不会出现滑移倾倒的问题。从建模的细节来看，桶壁的拔模角度经过反复调整，既保证注塑生产时可以顺利脱模，不会出现粘膜、拉伤的问题，也不会因为拔模角度过大导致桶身上下直径差过多，影响内部有效容积的利用率，桶体内壁做了光滑过渡处理，没有多余的凸台、棱角，倾倒物料时不会出现残留挂壁的问题，清理时也可以快速冲刷干净，不会积存污垢。

　　在实际的工位布局设计中，这类桶的外径尺寸适配常见的工位器具架预留空位，可以直接嵌入标准的物料存放格内，不需要额外定制固定支架，桶身的高度也符合人体工学操作范围，操作人员站立状态下伸手就可以取放桶内的物料，不需要过度弯腰或者抬手，降低长期重复操作的疲劳感。不同于异形结构的专用容器，这种圆形桶体的结构没有清洁死角，不管是存放固态的五金零件、加工废料，还是盛装液态的冷却水、清洁试剂，都能适配使用需求，桶体采用的塑料材质本身具备耐酸碱、抗冲击的特性，即便在车间内偶尔受到工件磕碰、低温环境下使用，也不会出现脆裂、破损的问题，相比金属材质的容器，自重更轻，转运时的劳动强度更低，同时不会出现锈蚀掉漆的问题，长期使用也不会污染存放的物料。

　　在做三维结构设计时，需要重点关注几个关键位置的参数匹配：首先是提手挂耳的安装孔位同轴度，两侧挂耳的孔位必须保持在同一水平轴线上，否则提手转动时会出现卡滞，提起时桶身会出现倾斜，容易导致物料洒出；其次是桶壁加强筋的厚度和桶身主体厚度的比例，筋位厚度不能超过主体壁厚的百分之七十，否则注塑生产时容易出现缩痕、气泡，影响结构强度；另外桶口卷边的直径要和配套桶盖的卡槽尺寸精准匹配，保证密封时的贴合度，同时卷边的边缘要做圆弧钝化处理，避免操作人员接触时被划伤。这类容器的结构看似简单，但每一处细节都对应实际使用中的痛点，比如很多同类型产品容易在提手安装位置出现开裂，本质就是安装点周围的壁厚没有做加强，载荷集中在小范围的桶壁区域，长期受力后出现疲劳开裂，而这款设计在挂耳位置做了网格状的加强筋连接，将提手的载荷分散到周围更大面积的桶壁上，大幅提升了安装位置的结构强度，即便满载状态下反复提放，也不会出现连接点开裂的问题。
