带密集散热鳍片的嵌入式电路板结构设计

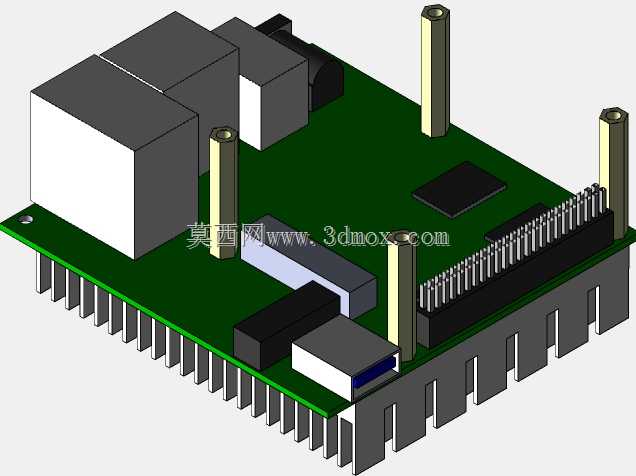

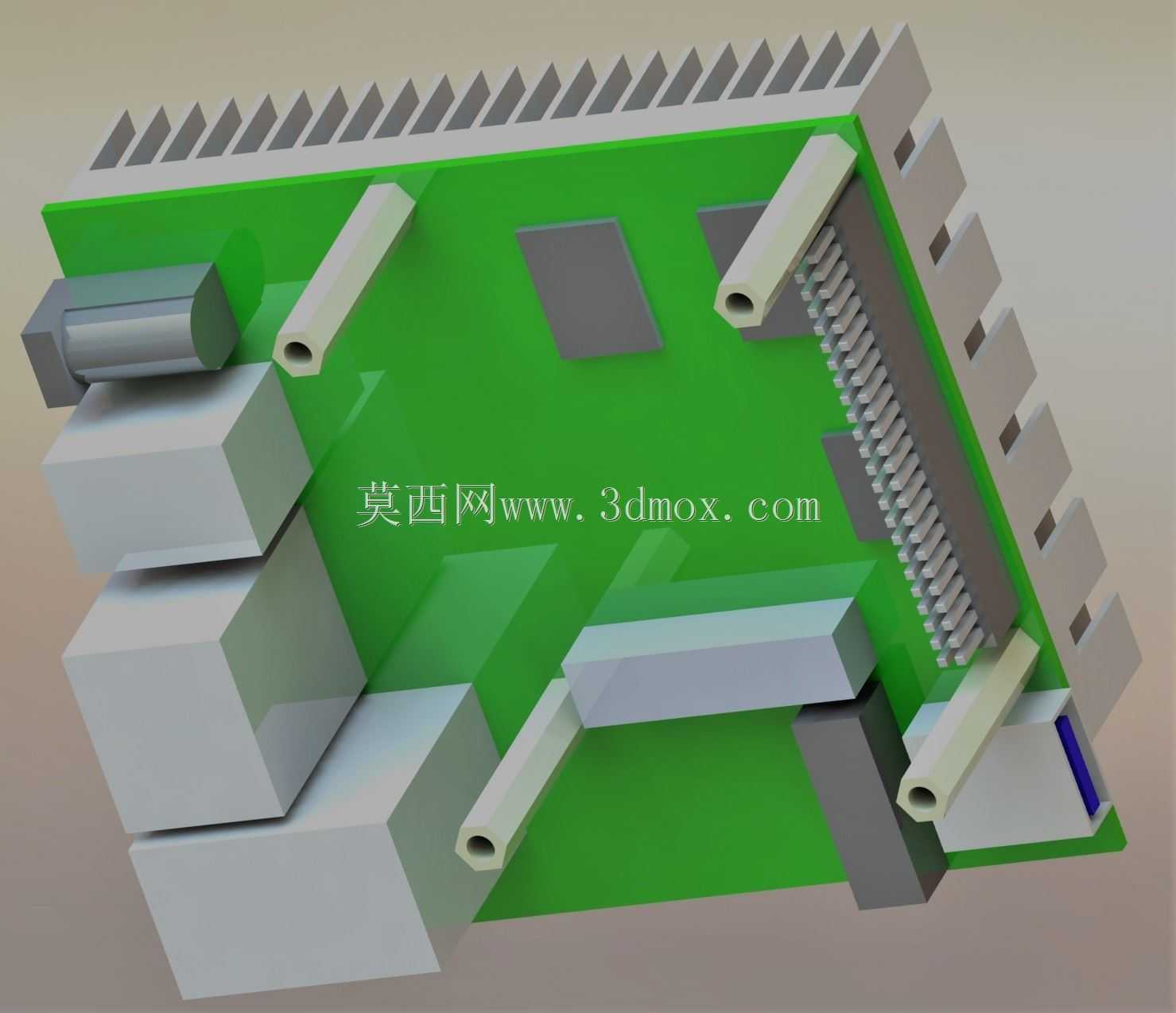

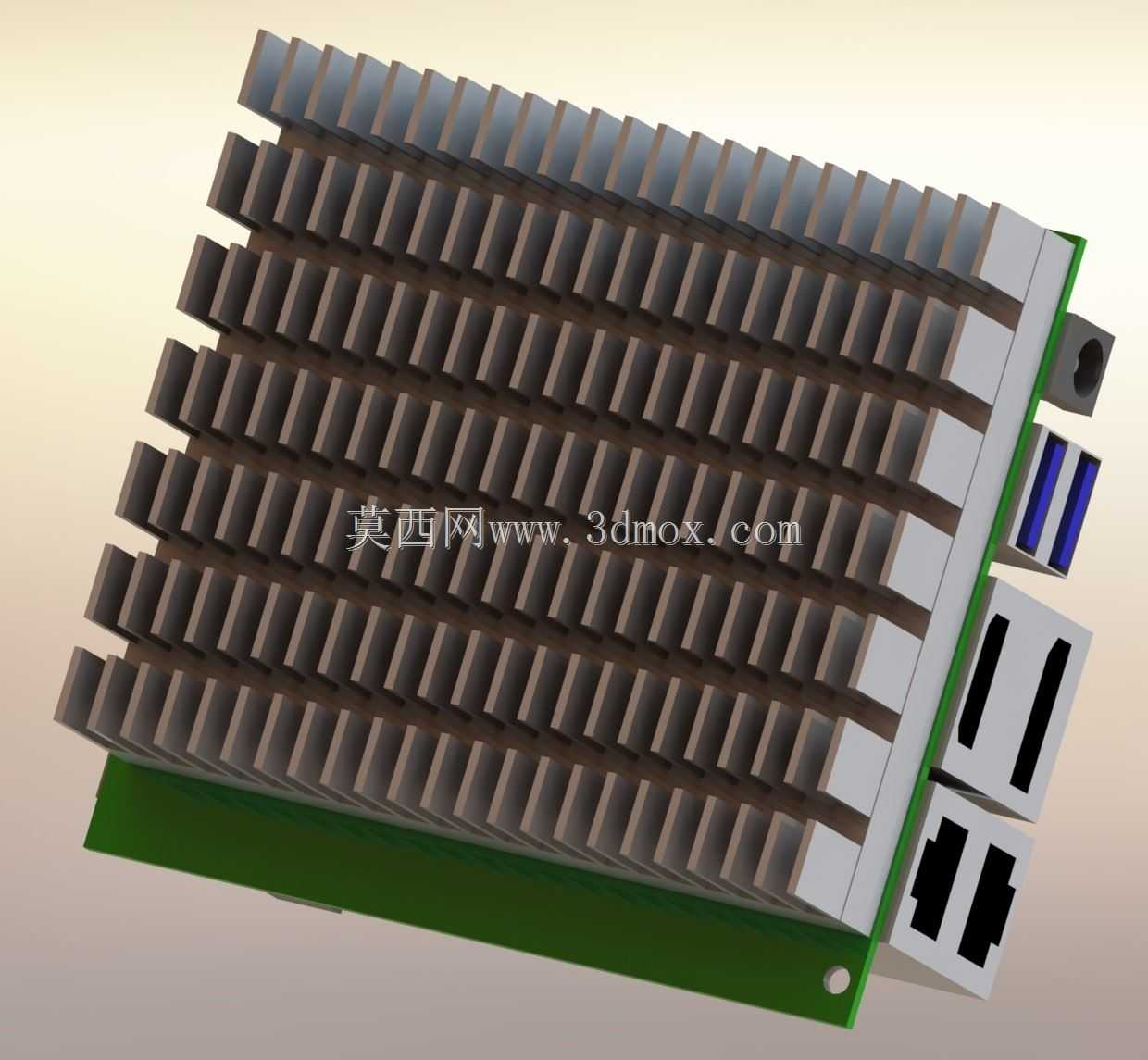

这款带散热结构的电路板组件，主要面向嵌入式计算、小型工业控制终端这类对持续算力输出有散热要求的应用场景，在实际设备部署中，这类板卡常被集成在工业网关、边缘计算节点、小型嵌入式检测设备内部，承担数据采集、协议转换、本地运算处理的核心功能。从结构设计逻辑来看，整块散热鳍片采用密齿平行排布的结构，鳍片间距控制在兼顾散热效率与防尘积灰的合理区间，鳍片基底与板卡核心发热芯片区域完全贴合，通过增大与空气的接触面积，将芯片运行产生的热量快速导出，避免核心器件因长时间高温运行出现降频、寿命衰减的问题。板卡边缘预留的安装定位孔，可直接配合铜柱固定在设备内部的安装位上，鳍片整体高度经过严格控制，不会超出小型嵌入式设备常见的内部安装空间边界，适配多数紧凑型工业壳体的内部尺寸要求。板卡侧端排布的多组不同规格接口，包含通用串行接口、高清输出接口等常用外设连接端口，接口位置与散热鳍片侧边保留了足够的插拔操作空间，不会因为鳍片的安装影响外接线缆的插拔作业。在结构细节处理上，散热鳍片侧边做了微小的倒角处理，避免组装作业时锋利的金属边缘划伤操作人员或板卡表层线路，鳍片与板卡之间的固定点位避开了板卡表层的布线区域与贴片元件位置，不会对原有电路布局造成干涉。这类结构设计在实际选型应用中，无需额外加装主动散热风扇，依靠被动散热即可满足常规工业环境下的持续运行需求，能有效降低设备整体运行噪音，同时减少风扇这类易损件带来的后期维护成本，适配长时间不间断运行的工业现场使用需求。板卡基材采用常规工业级电路板材质，散热鳍片选用导热性能优异的轻质铝合金材质，在保证散热效率的同时控制整体组件重量，不会对设备内部安装结构造成额外的承重负担。
