小型手动瓶体贴标作业工装结构设计

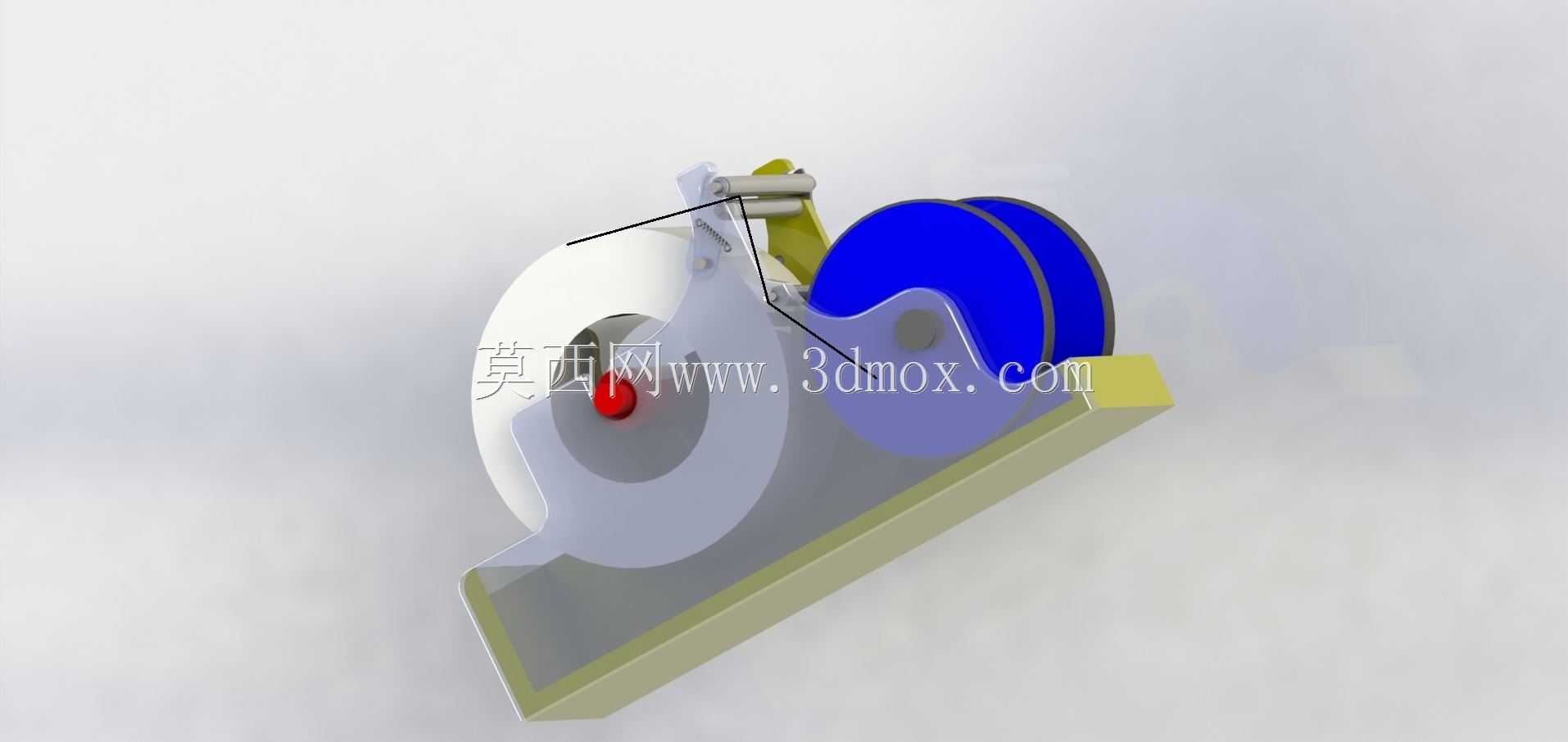

　　这款手动贴标工装主要面向小批量生产场景、线下门店分装作业、实验室样品标注这类无法适配高速自动化贴标线的使用需求，相比全自动回转式贴标设备动辄数米的安装占地，该工装整体采用桌面式放置结构，无需外接气源与电源，操作人员仅需单手握持待贴标瓶体即可完成整套贴标动作，适配直径范围在30mm到80mm之间的圆柱型瓶体，不管是玻璃材质的试剂瓶、PET材质的饮料分装瓶还是小型金属罐体，都能通过侧边的橡胶定位轮完成瓶体的周向定位，避免贴标过程中瓶体偏移导致的标签褶皱、错位问题。从结构设计逻辑来看，整个工装的底座采用一体化折弯成型的承托结构，所有功能组件都集成在底座上方，没有外凸的安装支架，放置在常规操作台面时不会占用过多操作空间，

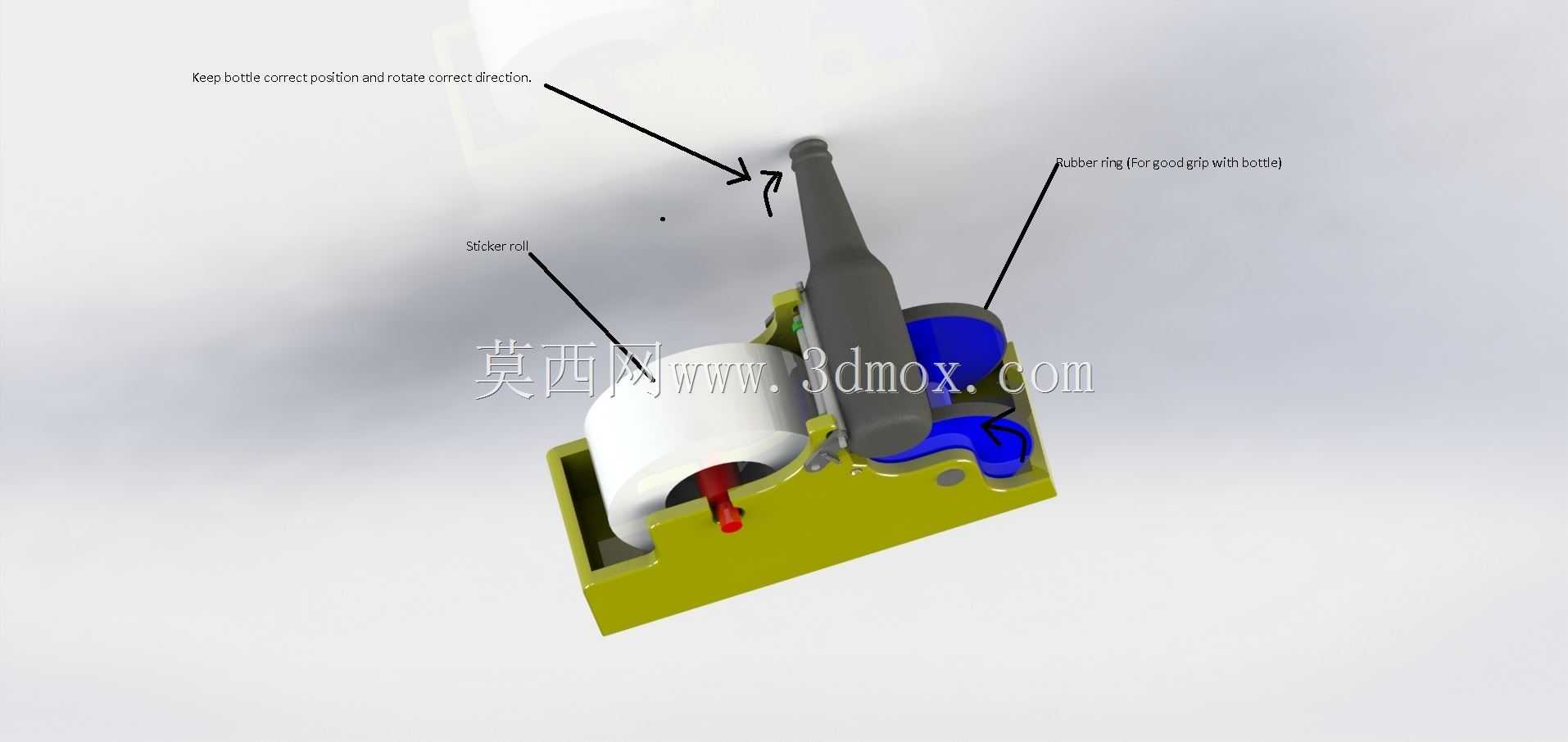

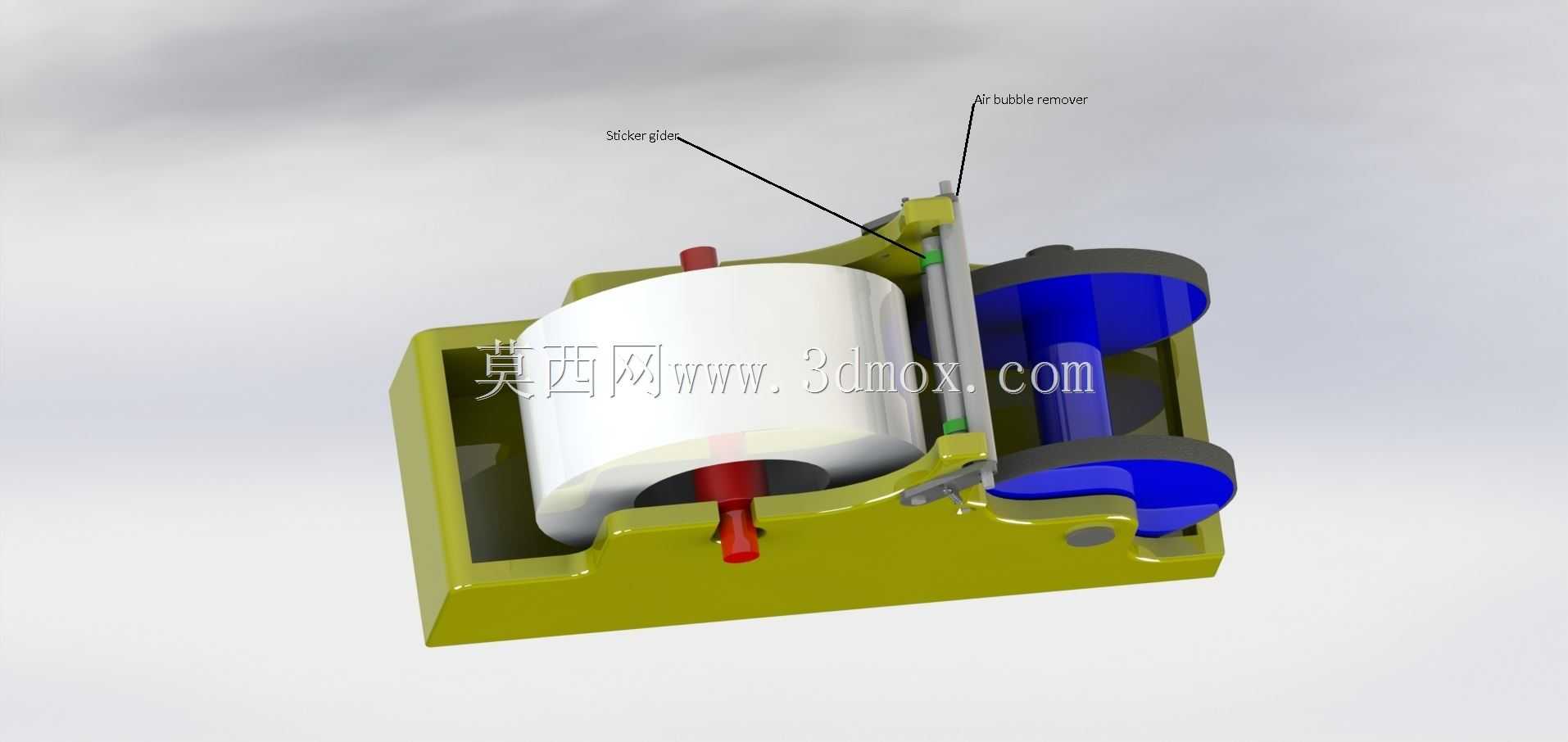

　　底座底部预留了四个防滑胶垫的安装位，安装后可抵消手动操作时的侧向推力，无需额外打孔固定就能稳定放置。标签卷的承载辊设置在工装左侧，辊轴直径适配常规内径76mm的通用标签卷，辊轴侧边设置了阻尼弹片，可根据标签卷的重量调整阻尼力度，避免拉标过程中标签卷过度松脱导致的标签散卷、背胶沾染灰尘的问题，标签引出路径上设置了导向压条，可将标签底纸平顺引导至剥离刀口位置，剥离刀口采用锐角折弯的薄钢片结构，角度控制在30度，能保证标签从底纸剥离时平稳翘起，不会出现标签弯折、背胶粘连刀口的情况。操作端的压合手柄采用人体工学的弧形造型，握持位置做了圆弧过渡处理，长时间操作不会硌手，手柄下压行程控制在80mm，操作人员下压手柄时，

　　联动的橡胶压轮会同步压合在瓶体表面，随着瓶体沿定位轮的周向转动，标签会被平顺压合在瓶身表面，压轮表面采用邵氏硬度40度的橡胶材质，压合时能自适应瓶身的微小圆度误差，保证标签边缘完全贴合，不会出现局部气泡、翘边的问题。定位轮的安装位置预留了20mm的调节行程，可通过侧边的锁紧旋钮调整定位轮与压轮之间的间距，适配不同直径的瓶体贴标需求，调整时无需拆卸任何零件，仅需松开旋钮滑动定位块后锁紧即可完成切换，单款瓶体的适配调整时间不超过30秒，非常适合多品种小批量的贴标作业场景。整个工装的运动部件没有采用复杂的齿轮传动结构，全部通过连杆与扭簧实现动作联动，扭簧的复位力度经过调校，手柄松开后会自动复位到初始位置，

　　同时带动标签卷自动进给一个标签长度的行程，为下一次贴标动作做好准备，日常维护时仅需定期在连杆铰接点涂抹少量润滑脂即可，没有易损的电子元件，故障率远低于电动贴标设备，在无供电的户外作业场景也能正常使用。贴标精度方面，该工装的标签定位靠板设置在标签路径侧边，调整靠板位置即可控制标签在瓶身的高度位置，重复贴标精度可控制在±1mm以内，完全满足小批量产品的贴标外观要求，相比纯手工贴标效率可提升3倍以上，同时能避免手工贴标常见的标签歪斜、褶皱、气泡问题。结构上所有与标签、瓶体接触的部件都做了圆角钝化处理，没有尖锐的棱角，不会刮花瓶身表面也不会割伤操作人员，标签辊的拆装采用快拆式卡簧结构，更换标签卷时仅需拔出卡簧即可取下辊轴，整卷标签的更换时间不超过1分钟，操作门槛极低，无需经过专门培训就能上手使用。
